Vario evtl falsch zusammengebaut?, 28 May. 2020 21:19

Hallo,

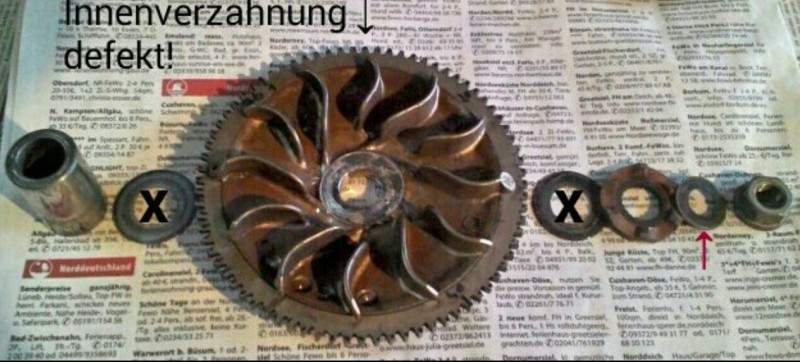

bediene mich mal mit vorhandene Bilder:

Was, wenn man nicht aufgepasst hat und beim Zusammenbauen der Vario die Scheiben verwechselt hat?

Ich meine damit, die 2 mit dem X

Ciro

RE: Vario evtl falsch zusammengebaut?, 28 May. 2020 22:03

Alles Gut, die reihenfolge stimmt von rechts nach links!

1.Mutter, 2. Kleine U-Scheibe, 3. Sitz-Scheibe (die Große dicke), 4. Die große dünne mit dem X, 5. Äusseres Variorad oder auch Anlasser Schwungrad, 6. Wieder die große dünne mit dem X, 7. Gleithülse mit der Variomatikeinheit! ;-)

RE: Vario evtl falsch zusammengebaut?, 28 May. 2020 22:18

Hallo Chris,

ich sehe ja die Reihenfolge,

kann mich aber nicht erinnern, ob ich sie auch so eingehalten habe, daher meine Frage.

Ciro

Moin Schrauber + "Newbies".   😉

zur Ansicht:  Die Einbau-Reihenfolge der Stahlscheiben - zum Schutz der verzahnten Riemenscheibe, 76 Zähne bei EXS+EXV und anderen...

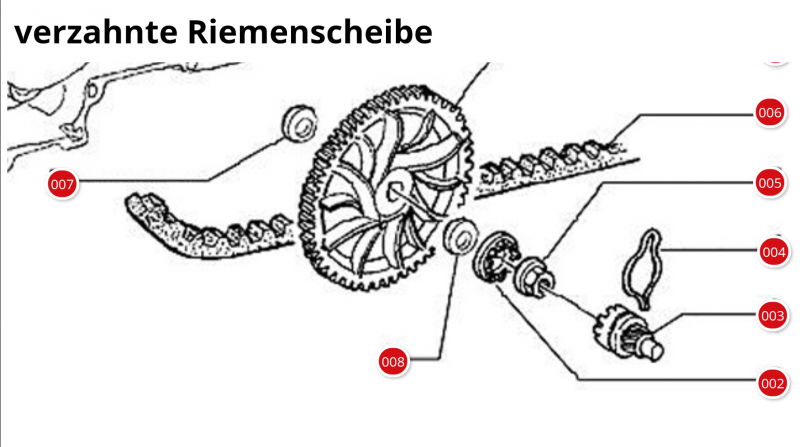

Explosionszeichnung by Scooter-Center™

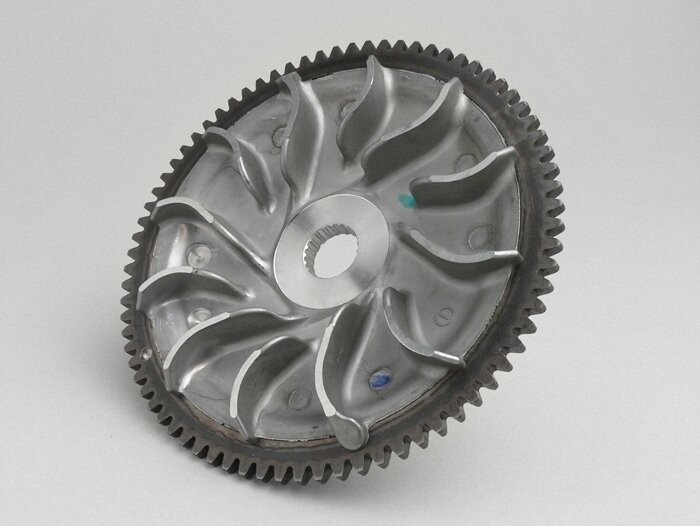

Vorne - "Lüfter-Flügel"

kommt die Nr. [008] zum Einsatz.  ✓

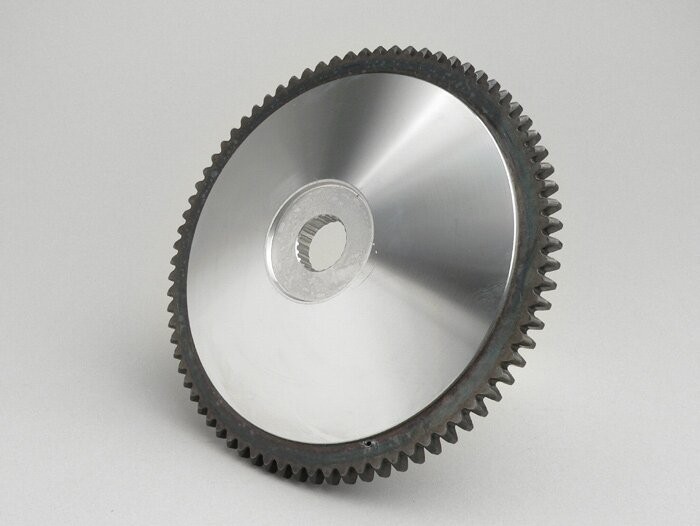

Hinten - Riemenseite

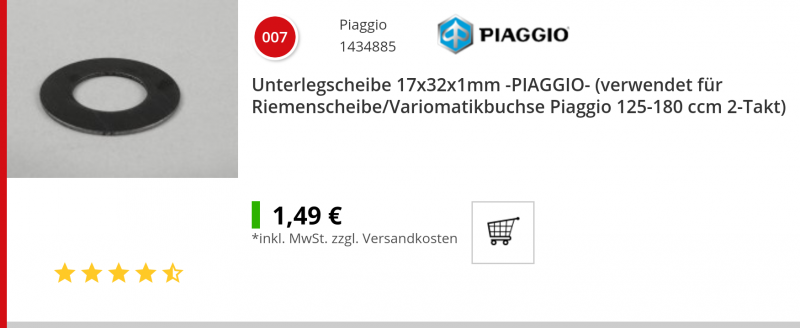

kommt die Nr. [007] in die versenkte Vertiefung!  ✓

Aufgrund der unterschiedlichen Abmessungen kann man die Stahlscheiben "eigentlich" garnicht verwechseln.   😉

Tipp:

Anzugs-Drehmoment der KUWE-Mutter laut WHB 75-80 Nm.

1-2 Tropfen flüssige Schraubensicherung [ mittelfest ] in die Mutter geträufelt... vor dem Aufschrauben, nicht vergessen 🤗

...wenn sich diese Mutter bei laufendem Motor  unbeabsichtigt lösen sollte... sind größere Beschädigungen nicht ausgeschlossen!!!   😩

.

.

Gruß,    gutes Gelingen + Frohe Pfingsten  @ all...

Fritz      "ausgeträumt"...

.

.

RE: Vario evtl falsch zusammengebaut?, 29 May. 2020 17:04

HI Fritz:

Aufgrund der unterschiedlichen Abmessungen kann man die Stahlscheiben "eigentlich" garnicht verwechseln

"eigentlich" und wenn man es trotzdem verwechselt hat, hatte beide probiert und es passten beide.

Vielleicht........war ja 2x die gleiche drin, der Roller hatte an der Verkleidung gefühlte 6 verschiedene Schrauben, auch so irgendwie alles zusammengeschustsert.

Ciro

RE: Vario evtl falsch zusammengebaut?, 29 May. 2020 17:29

Hallo,

beim Demontieren bringe ich gleich einen wiederverschliesbaren Kabel beginnend mit der Mutter ins Spiel.

Jedes Teil, das ich abmache, schiebe ich darauf. So bleibt die Reihenfolge erhalten. Dann kann ich das Ganze auch mal in eine Kiste pfeffern.

Hinterher KaBi öffnen und der Reihe nach zurück einbauen.

Gruß Cornel

RE: Vario evtl falsch zusammengebaut?, 31 May. 2020 10:46

UPDATE:

Vergaser nun mehrmals zerlegt und gereinigt.

Ersatzvergaser auch an Unterdruckhahn angepasst und gereinigt.

Wenn sie augf dem Ständer steht und man gibt Gas, dreht sie schön hoch.

Hexe kommt  nach wie vor von Null > Halbgas kaum vom Fleck (wenn man die Füsse einstemmt, dann fährt sie gar nicht los), nach einige hundert Metern langsames antuckern, geht sie plötzlich ab wie ne Rakete, Endgeschwinigkeit besser als meine 150.er

Varioriemen & Rollen (12,5 gr) erneuert, varioscheibe sah gut aus.

Könnte es schliessendlich doch an der Kupplung liegen?

Weiss nicht mehr weiter.

Ciro

RE: Vario evtl falsch zusammengebaut?, 31 May. 2020 20:39

Hallo,

wenn der Motor NICHT ausgeht, wenn du dich mit den Füssen beim Gasgeben einstemmst, dann ist der Kraftfluss unterbrochen. Dann kann es eigentlich nur eine nicht schließende Kupplung sein wenn die Vario einwandfrei geht.

Entweder sind die Beläge dann verbraucht oder verbrannt, oder vielleicht sind die Federn müde oder die Mechanik ist schwergängig. Zerlegen und reinigen mag nicht schaden. Das ist nicht so schwr, sofern man über einen Schraubstock verfügt.

Glück auf!

Willi Vogt

RE: Vario evtl falsch zusammengebaut?, 31 May. 2020 22:36

Hallo Ciro

Prüfe Spaßeshalber einmal die Riemenlänge. Bei einem zu kurzen Riemen passiert ziemlich genau das auch.

Gruß

Erwin

RE: Vario evtl falsch zusammengebaut?, 01 Jun. 2020 00:13

Hallo ihr 2,

ja Erwin, werde mal nachschauen, das seltsame ist, mit dem alten Riemen hatte ich dasselbe Problem auch, hatte es auch deswegen alles erneuert.

Hab noch 2 ältere, aber vom aussehen gute Riemen rumliegen, werde mal Vario, Kupplung und Riemen durchtauschen, hab ja 3x komplette da aus Teilespender, zum testen wird es wohl reichen.

Welche Riemenlänge wäre für die 125.er angesagt?

Den hier hab ich verbaut:

Keilriemen DAYCO für GILERA
/PIAGGIO Runner/TPH/Hexagon
/SKR,
125-150ccm,
L 828 mm, B 22 mm, H 9,5 mm,

Ciro

RE: Vario evtl falsch zusammengebaut?, 01 Jun. 2020 08:21

Hi

Nimm mal einen 834 oder 835 ziger. Mit dem 828 hat man normalerweise bis ca 20-25 eine deutliche Anfahrschwäche.

Erwin

RE: Vario evtl falsch zusammengebaut?, 01 Jun. 2020 10:26

OK, danke für den Tipp, werde ich mal nachmessen, was meine gut erhaltene haben (nur zum Testen) und dementsprechend dann neu kaufen.

Steht da irgendwo die Länge drauf oder mit Maßband messen?

Ciro

RE: Vario evtl falsch zusammengebaut?, 01 Jun. 2020 11:33

Hallo

Meist steht die Länge drauf.

Gruß

Erwin

RE: Vario evtl falsch zusammengebaut?, 01 Jun. 2020 12:04

OK, hatte beim Ausbauen der alten nicht darauf geachtet, da die ja weg sollten.

Bin gerade am mein 2.-Wohnsitz (130 Km vom 1.ten entfernt) kann erst morgen nachschauen.

1 834.er hab ich schon bestellt.

Auch werde ich mal die andere Kupplungen mal testen.

Werde dann nächste Woche berichten.

Ciro

RE: Vario evtl falsch zusammengebaut?, 06 Jun. 2020 17:55

So Leute,

Schwimmernadeldüse auf 2mm aufgebohrt, Leerlaufschraube 1 & 3/8

834.er Riemen reingemacht.

Kupplung zerlegt und gesäubert, Beläge angeraut, Glocke auch.

Roller verhält sich wieder wie es soll...

Ciro
