VM 20 315 Vergaser in der EX 150, 21 Apr. 2021 16:56

Moin Zusammen!

Jetzt ist es doch passiert. Fahre meine Hexe seit Okt. 2017 und habe mich bislang davor gedrückt den Vergaser auszubauen.

.. Never change a running System..

Jetzt ging sie mir aber mal an der Ampel aus,. Sie sprang gleich wieder an, ging beim Gas geben aber wieder aus. Ich machte den Tank dann auf, Sprit war noch drin. Nach dem Tanköffnen lief sie dann auch wieder, so dass ich mich heute Morgen entschlossen habe den Vergaser auszubauen. Ich habe einen VM 20 316 als Reserve liegen gehabt, der eingebaut wurde. Hexe sprang sofort an. Gefahren bin ich noch nicht... musste zum Dienst..

Nun aber zum eigentlichen Thema.

Habe den ausgebauten Vergaser ein wenig mit dem Lappen sauber gemacht. Dabei habe ich festgestellt, dass auf diesem nicht VM 20 316 sondern 20 315 eingestanzt war. Der gehört doch auf die EX 125, oder?

War echt überrascht,  zu Mal der bislang wirklich tadellos lief.

Läuft die ex 150 mit beiden Vergasertypen?

Viele Grüße

Andy

RE: VM 20 315 Vergaser in der EX 150, 21 Apr. 2021 19:39

Gunamt Andy,    😉

...eigentlich Nicht.  Zumindest nicht optimal!  🙄

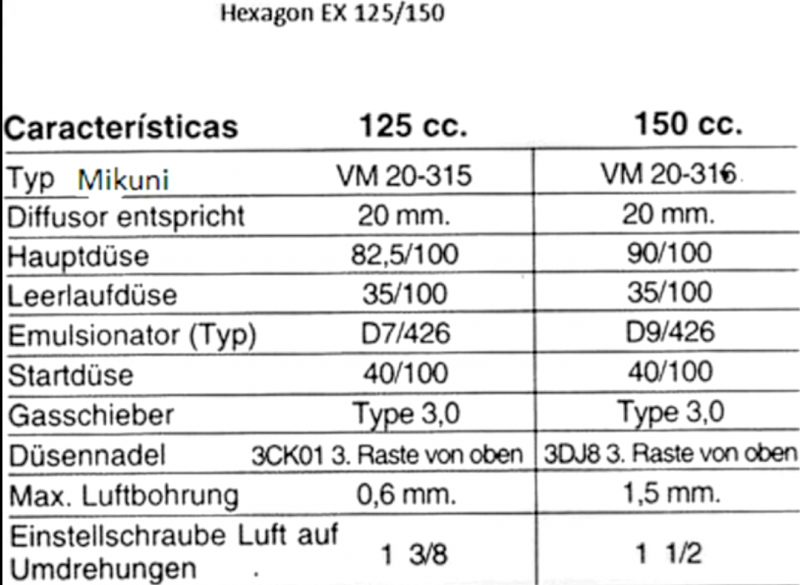

Wenn Du Dir die folgende Liste genau anschaust... 👀

siehst Du daß die einzelnen >Vergaser-Komponenten< variieren - und die Luft/Gemisch-Einstellungs Schraube anders eingestellt wird!

Der größte Unterschied ist die maximale Größe der festgelegten >Luftbohrung<!

 1,5mm hat nur der VM20-316!  (ist auch nicht zu verändern!)

.

Vorteil:  Der VM20-316 harmoniert relativ gut mit dem 172er Tuning-Set von Malossi!

Die richtigen TUNER bevorzugen allerdings einen größeren Vergaser!  -  Bis zum 28er Flachschieber!  💶

.

.

Was Du von Außen allerdings nicht feststellen kannst... ob schon mal ein Vorbesitzer den Vergaser anders bestückt, bzw "umgedüst" hat!?

Evtl ist Dir schon mal ein VM20 untergekommen...  bei dem die >Endnummer/Kennung< (z.B. 315/316, oder andere) abgeändert wurde!?

Das wäre zumindest "Hilfreich"!

.

.

.

Gruß,        + Gutes Gelingen...  👍

.

.

Fritz        gleich um 20:30 🕤 die >Aufholjagd< geht weiter,

                     Heute gg. Union Berlin in Dortmund.

.

.

RE: VM 20 315 Vergaser in der EX 150, 30 Apr. 2021 20:52

Hi,

Der ausgebaute Vergaser ist bei Erwin. Mal schauen was er dazu sagt.

Hatte zuerst Startschwierigkeiten, mit jetzt verbauten bis ich den Choke dann auf 9 mm eingestellt habe. Danach sprang sie sofort an und tut sie auch jetzt.

Es gibt nur ein Problem, dass wenn ich  nach dem Starten so ca. 300 Meter gefahren bin, die Hexe auf einmal ausgeht.

Dann dauert es ein wenig, bis sie wieder anspringt und dann läuft sie auch astrein. E Choke hab ich schon gecheckt, der ist auf 9 mm eingestellt und funktioniert auch. AGB kriegt Sprit. Neue Zündkerze probiere ich vllt. morgen mal. Der Vergaser wurde damals nach dem Kauf auch von Erwin gereinigt, allerdings lag er  nun aber auch eine ganze Zeit verpackt im Regal.

Hab im Moment dstl. viel zu tun, daher habe ich mich noch nicht groß darum kümmern können.

Gruß Andy

RE: VM 20 315 Vergaser in der EX 150, 05 May. 2021 13:28

Hallo Andy, hallo zusammen

Habe mir heute einmal Andys Vergaser vorgenommen der durch Probleme bei der Post erst sehr spät bei mir ankam. Seine Probleme mit der Hexe hatte er ja beschrieben. Es ist definitiv nicht der Vergaser. Es ist ein originaler 315 der auf einer 150ziger Hexe gelaufen ist. Stellt sich die Frage ob es auch wirklich ein 150ziger Motor ist welcher eingebaut ist. Wird aber sicherlich gecheckt werden. Da ich Andys Hexe kenne und weiss das sie Jahrelang sauber gelaufen ist wird das finden der Fehlerursache interessant. Er hat den Vergaser gewechselt und der Fehler ist immer noch vorhanden, sprich die Hexe geht nach kurzer Zeit aus (wie er andeutete nach ca 300 Meter) Da der 315 Vergaser einen insgesamt ordendlichen und sauberen Eindruck machte schliesse ich ihn komplett aus. Was allerdings beim jetzt verbauten 316 weiter benutzt wurde ist der E-Choke. Deswegen habe ich beim 315 nach der Reinigung einen geprüften Choke eingebaut welchen er auf dem 316 prüfen sollte. Desweiteren jabe ich ihm einen manuellen Choke beigelegt (auch zum Testen) Hier mal einige Bilder zum Verständnis.

Zuerst prüfe einmal ob wirklich ein 150ziger Motor verbaut ist. Um es ohne Demontage zu machen reicht es die Nummer auf dem Zylinder nachzusehen, befindet sich auf der rechten Zylinderseite (in Fahrtrichtung) Das Bild ist von einem 150ziger Zylinder. Wichtig ist die obere Nummer

Hier der Vergaser mit neuem Dichtsatz im Anlieferzustand, insgesamt völlig Ok aber ohne Choke weil der benötigt wurde

Der Vergaser komplett auseinander, auch innen recht sauber und ordentlich, alle Düsen original  für den 315

Das übliche Problem bei unseren Vergasern, die Leerlaufgemischschraube, sie war Bombenfest und ich musste das obere Gewinde wegnehmen und den Schlitz der Schraube nachfräsen

Die Schraube

Hier wird das Gewinde nachgeschnitten

Die Schraube mit nachgefrästem Schlitz, wieder leichtgängig und sauber einstellbar

Der Vergaser im US Bad

Einen Reservechoke genommen zum Prüfen

Der ausgefahrene Choke, er funktioniert also. Sicherheitshalber die Bohrung gereinigt und geprüft

Das ganze Paket welches zurück geht also gereinigter und geprüfter Vergaser mit IO Choke und für Testzwecke ein manueller Choke.

Wenn anschliessend die Hexe wieder sauber läuft wissen wir das es nicht am Vergaser und/oder Choke liegt und müssen weitersuchen. Dann wäre zuerst die Benzinversorgung die  Kerze und die  CDI dran. Wir werden sehen.

Gruß

Erwin

RE: VM 20 315 Vergaser in der EX 150, 05 May. 2021 17:05

Moin Zusammen,

Vielen Dank Erwin, du bist der Beste!!

Werde mich im Urlaub mal darum kümmern. Die Sache mit dem Motor checke ich aber vorher. D.h. ich geh gleich mal gucken und mach ein Bild  von der Motornummer. Da müsste man sehen können was für ein Motor drin steckt. Ich bin auch überzeugt, dass der alte Besitzer davon was gesagt hätte.

Wir werden sehen.

Gruß Andy

RE: VM 20 315 Vergaser in der EX 150, 05 May. 2021 17:19

Hi

Ich bin mal gespannt

Erwin

RE: VM 20 315 Vergaser in der EX 150, 05 May. 2021 17:36

☝. den ersten Step hab  gemacht.

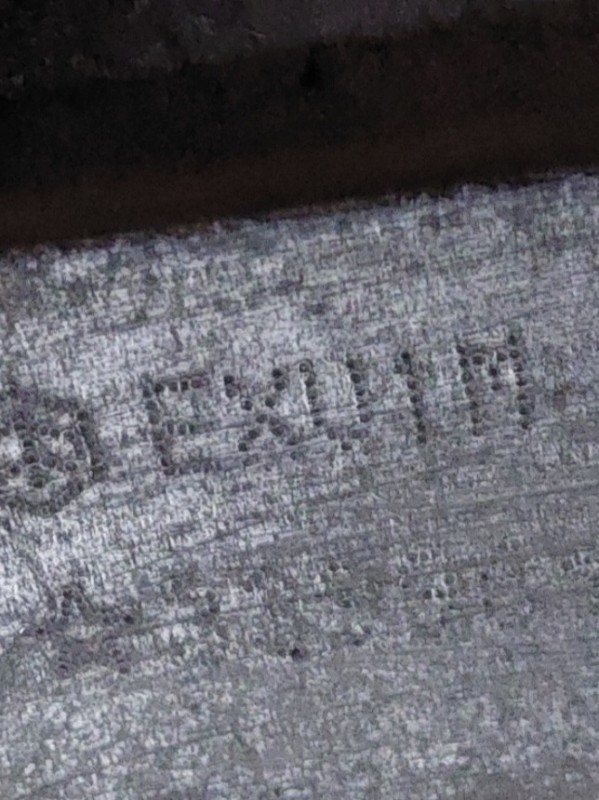

Da steht EXV 1M am Motorblock hinten.

Das wäre ja schonmal die Bezeichnung für die 150er.

Kommt man an die Nr. des Zylinders so ran, oder muss ich die Seitenverkleidung rechts abbauen?

Andy

Gunamt Andy,     😉

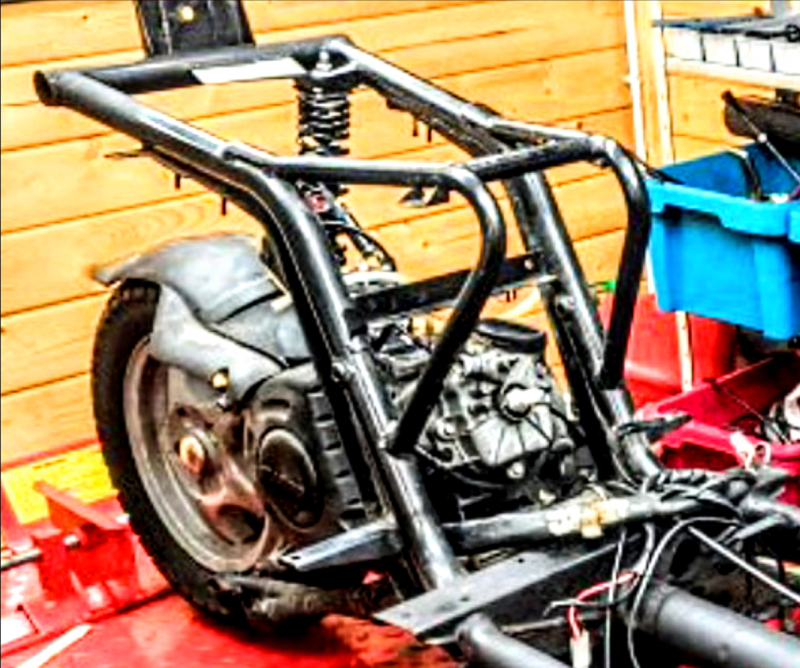

...an der Einbau-Position des Motors im "nackten" 👙Rahmen kannst Du erkennen, daß die rechte Seite des Zylinders...

mit der Bezeichnung durch die rechte obere >Seiten-

Verkleidung< verdeckt wird!

(in manchen Fällen - z.B. bei der "H.U. beim TÜV" gar nicht soo schlecht.)           Dahinter geht‘s auch noch sehr eng zu!

.

.

Unterscheidungs-Merkmale:

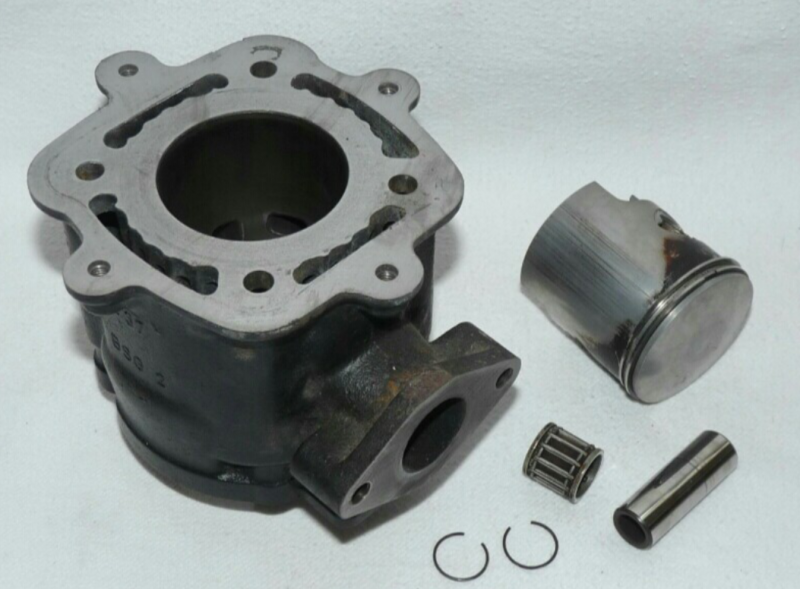

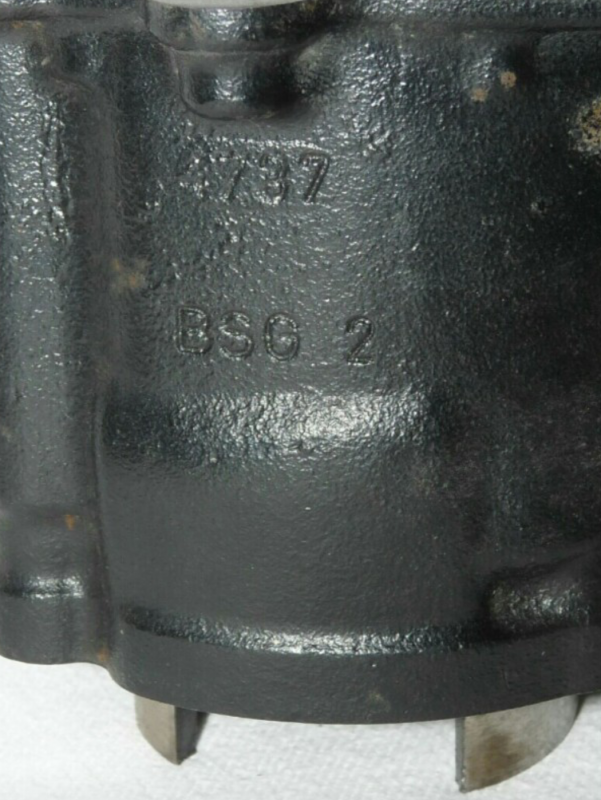

Der Zylinder der 125er Hexen - EXS + LX ist bezeichnet

mit der Prägung:  4737 und dem Kürzel:  BSG 2

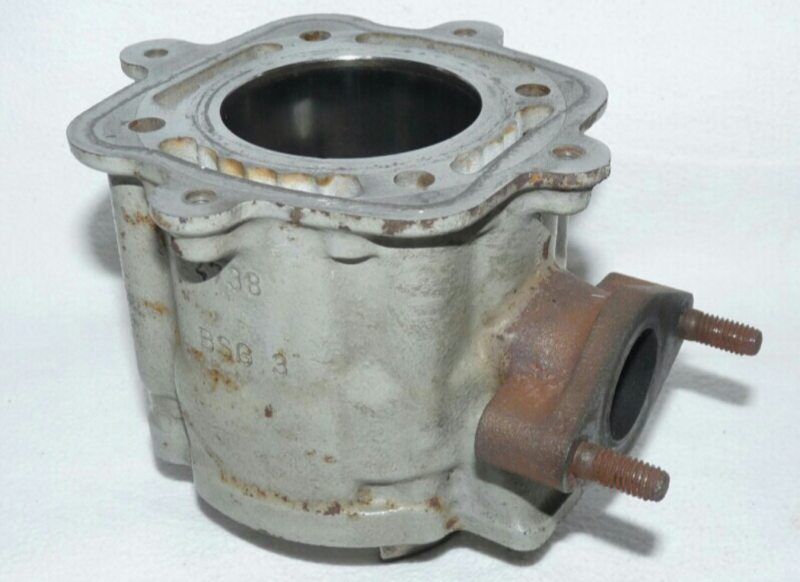

Der Zylinder mit 150ccm hat die Nummer:  4738 eingeprägt.

und das Kürzel:  BSG 3 -  Diese beiden Varianten werden aus Grauguss hergestellt.

Die Farben Schwarz oder Hellgrau können nach Auskunft vom Kollegen Erwin 👋👋 variieren!  (Beide Versionen... mal Schwarz - mal Grau!)

Meine EXS125 hat ‘nen schwarzen Zylinder - die EXV150 auch!  👀  😉

.

.

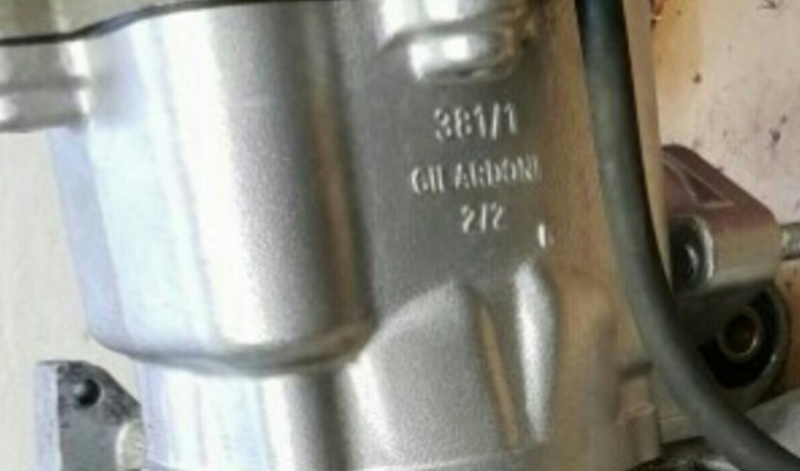

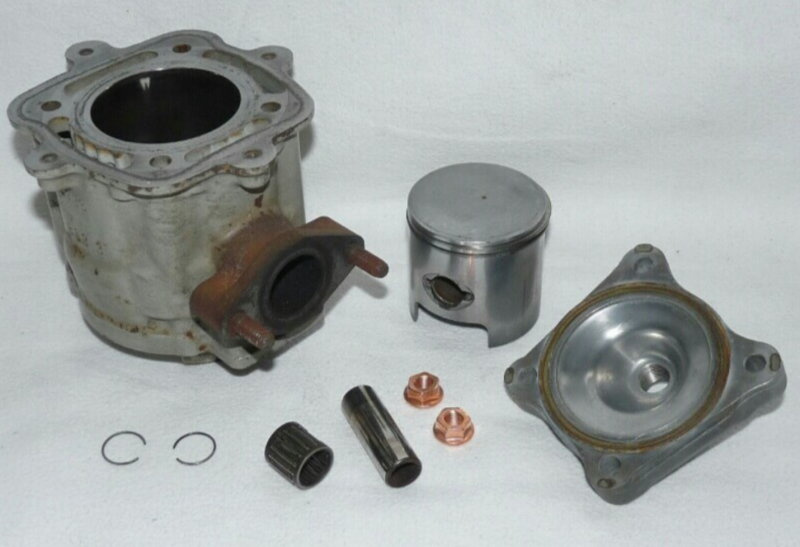

Dritter Zylinder 🎩 im Bunde

Die Bezeichnung auf der rechten Seite: 381/1  GILARDONI 2/2

ist erhaben gegossen!  🔥

.

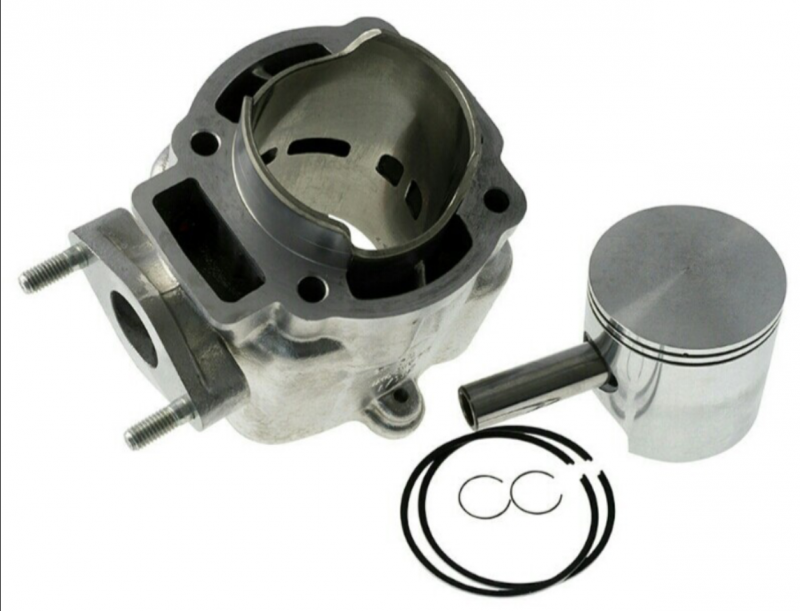

Es gibt natürlich auch noch diverse >TUNING ZYLINDER< von

MALOSSI - P.M. + andere...  aber die spielen Heute in einer anderen Liga...   ⚽   😉

.

.

.

.

Gruss,       und gutes Gelingen...

.

.

Fritz

.

.

und auch noch am "Vattatach"  🍻  abba Leider  .

 Wir fahren nach BERLIN!  🐻   #HejaBVB   #kämpfen+Siegen.

.

.

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: VM 20 315 Vergaser in der EX 150, 06 May. 2021 18:48

Hi Zusammen,

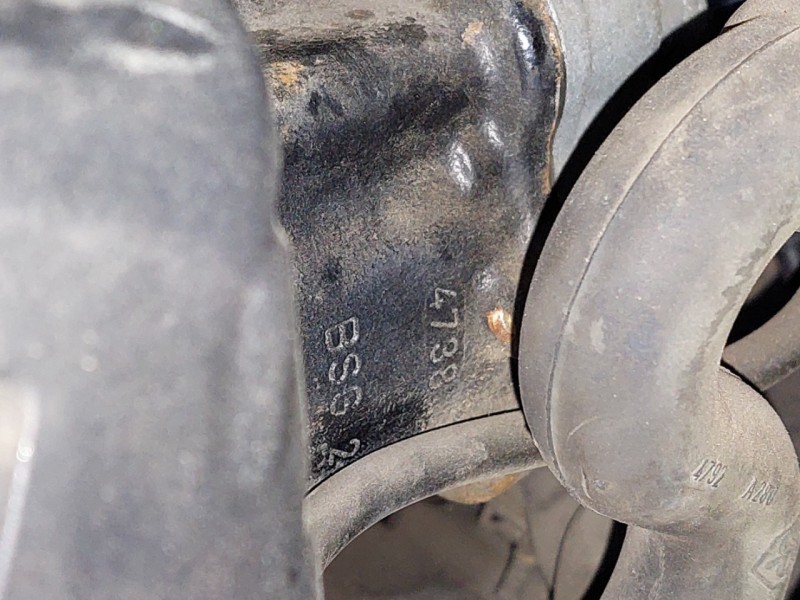

So, ich habe die Zylindernummer gefunden. Musste nur die untere Verkleidung rechts abnehmen und mich auf den Boden legen.

Also, der Zylinder ist schwarz ( BSG  2) und....

.... ist ein 150er mit der Nummer 4738, die ja wohl wichtig zur Identifizierung ist, wie ihr geschrieben habt.

Puhh. Schwein gehabt.😁

Gruß Andy

RE: VM 20 315 Vergaser in der EX 150, 06 May. 2021 19:17

Hallo Andy

Alles klar, erstaunlich das der 315 so lange gut gelaufen ist. Interessant und gut zu wissen

Gruß

Erwin

RE: VM 20 315 Vergaser in der EX 150, 06 May. 2021 19:41

---

erwilud:

Hallo Andy

Alles klar, erstaunlich das der 315 so lange gut gelaufen ist. Interessant und gut zu wissen

Gruß

Erwin

---

Warum sollte es auch nicht so sein? Nur wegen etwas mehr an Hubraum?
Verdichtung und Winkel sind ja weitestgehend identisch.
Es gibt ein stöchiometrisches Verhältnis, was erstmal immer seine gültigkeit hat.
Wenn der Motor nun etwas mehr Hubraum hat, saugt er ja mehr Luft an, und somit automatisch mehr Benzin.
Abweichung hierfür seh ich nur bei Veränderungen der Winkel, und Erhöhung der Verdichtung.
Dann bring ich nähmlich mehr Energie ins System, und muss durch ein fetteres Gemisch für mehr beim Zweitakter so wichtige Innenkühlung sorgen.
Die größere HD im 316 ist ja nur der größeren Luftkorrekturdüse geschuldet.

RE: VM 20 315 Vergaser in der EX 150, 09 May. 2021 19:35

Hallo zusammen

Auch wenn es nicht zu Andy Vergaser passt ist es eine Vergasermitteilung Habe bei weiteren Aufräumen noch einen Vergaser bei mir gefunden und zwar einen Dellorto 22. Bei dem fehlen nur einige wenige Kleinigkeiten die ich aber in irgendwelchen Kisten nocht finden werde. Den werde ich einmal versuchsweise auf die Hexe bauen. Mal sehen wie es wird. Denn ich bin ja eigentlich recht zufrieden mit dem derzeitig verbauten 20.5 Dello welcher mir ja deutlich besser gefällt als der versuchsweise montierte 25 Dello. Aber man hört ja nie auf zu basteln. Zudem ist der Aufwand recht gering. Muß nur noch die Bedüsung ermitteln. Glaube Hans hat ähnliches vor

Gruß

Erwin

Gunamt Erwin,    😉

                                     + eventuelle andere Interessenten - an einem 22er DELLORTO PHBL 22 DD  Hersteller Nr.:  01153

.

.

@ Erwin,   😊

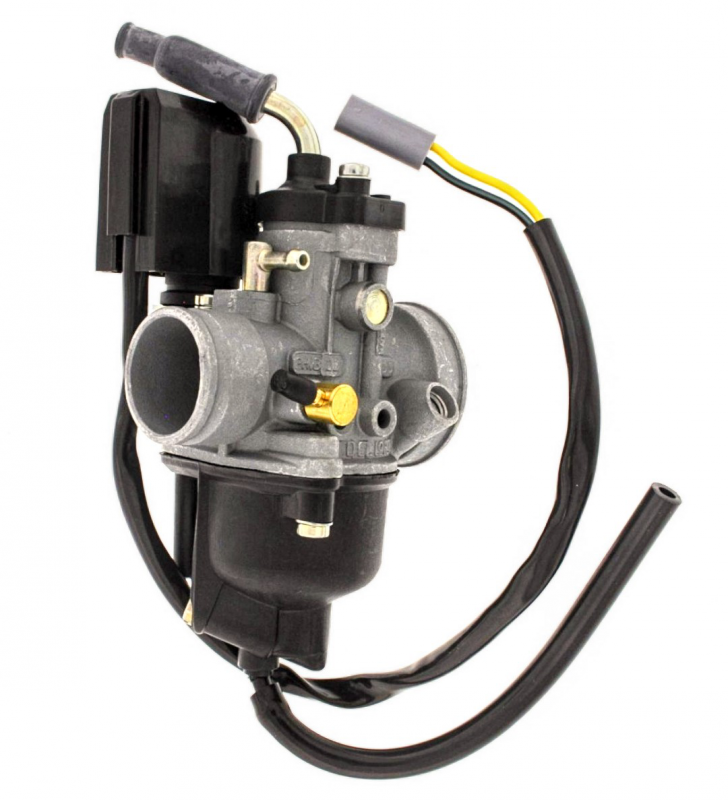

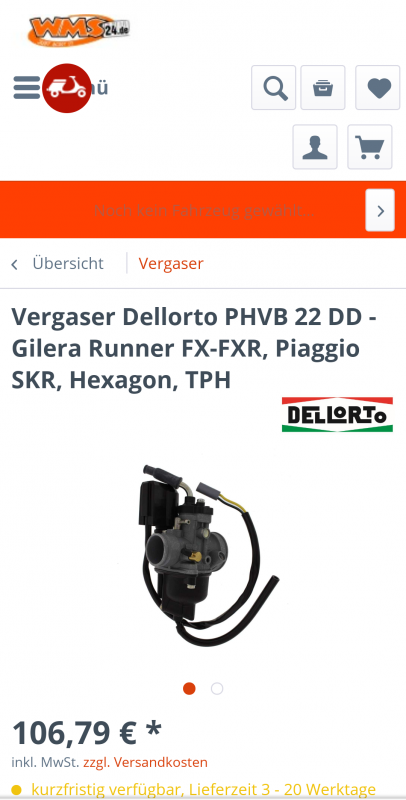

Ist dieses Modell🔻vielleicht Dein "Fundstück"!?  🤔

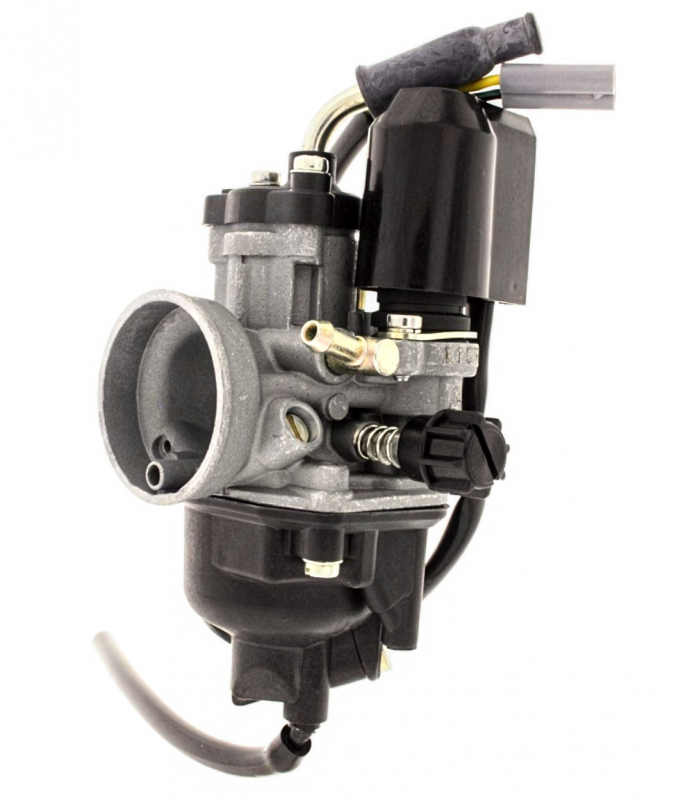

von der anderen Seite betrachtet, - in Fahrtrichtung linke Seite

Gefunden bei:  WMS24.de   >Wahners-Moto-Shop<  zu einem wirklich günstigen Preis. = 106,79 €uro 💶

Versandkosten-Pauschale:  5,90 €

ab einem Warenwert von 100 €uro Versandkostenfrei!

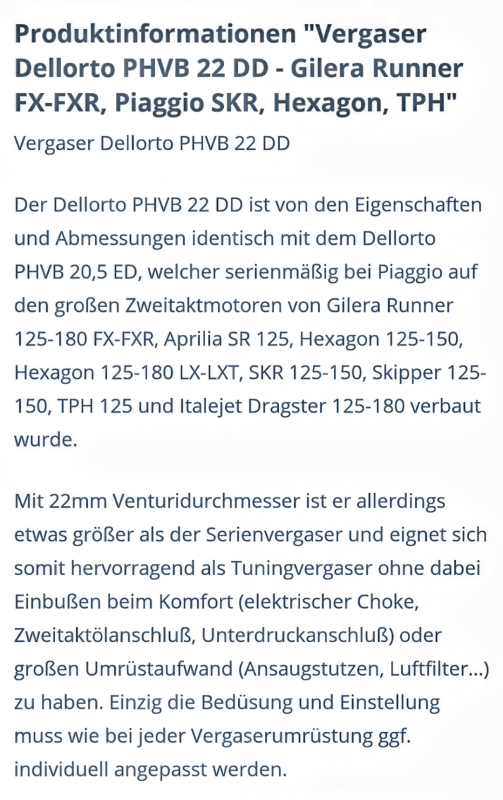

Die Produktinformationen sind besonders interessant...

bei leichtem Tuning -

z.B. für den 172er Malossi Satz!

oder den 176er >GILARDONI< etc pp

.

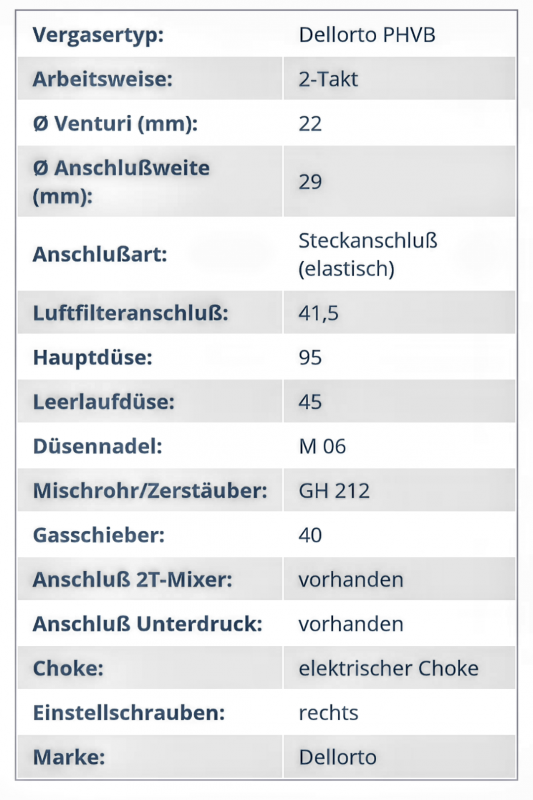

Die inneren Werte:

Ansaugstutzen und Luftschlauch zur Airbox passen Serienmäßing!

.

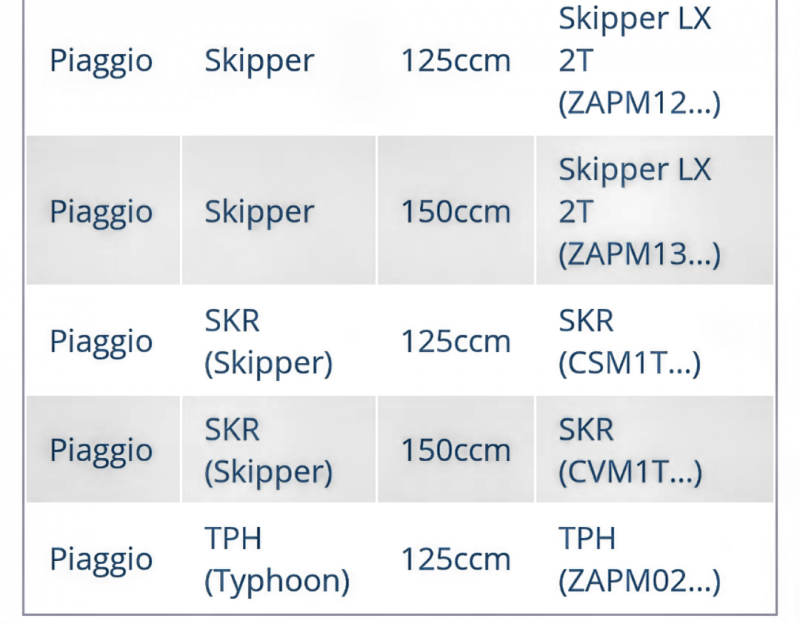

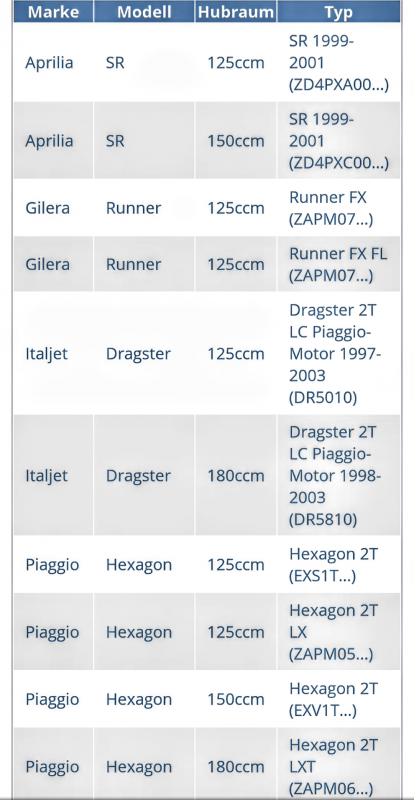

Passend für folgende Modelle:   (laut WMS 24)

Dieser Dellorto PHBL 22 DD Artikel-Nr:  DEO 01153  wird auch von etlichen anderen Ersatzteil-Händlern angeboten!

⚠️ oftmals aber ohne E-Choke!  ⚠️  der kostet Extra!

Deswegen:   PREISE VERGLEICHEN!

Hier geht‘s zum Angebot von WMS24:

🔻   🔻   🔻

www.wms24.de/tuning-teile/motor/vergasersystem/vergaser/241719/vergaser-dellorto-phvb-22-dd-gilera-runner-fx-fxr-piaggio-skr-hexagon-tph

Gruß,         guten Start inne neue Woche.

Fritz       Mainz 05 erreicht ein 1 : 1 bei Eintracht Frankfurt!

                    Damit hat der BVB den 4.Tabellenplatz zur UEFA-

                    🌟Champions League 🌟 erreicht!  (noch 2 Spiele

                     Restprogramm.  Nach dem 🏆Finale in Berlin! ⚽

.

.

.

RE: VM 20 315 Vergaser in der EX 150, 10 May. 2021 12:03

---

erwilud:

Glaube Hans hat ähnliches vor

Gruß

Erwin

---

Stimmt. Ich habe mir so einen bestellt, und will meinen 20,5 damit ersetzen. Der ist nähmlich schon ganz sch verschlissen.
Die Schieberführung musste ich schon einschleifen, weil der Schieber zum Klemmen neigte.
Mal sehen, wann er kommt.

RE: VM 20 315 Vergaser in der EX 150, 21 May. 2021 23:56

Heut ist der 22er gekommen.
Kann ich mich nächstes Wochenende mit beschäftigen.

RE: VM 20 315 Vergaser in der EX 150, 22 May. 2021 18:02

Hallo Hans

Auf die Ergebnise bin ich sehr gespannt Habe es dieser Tage auf die schnelle auch einmal versucht und die Hexe wollte nicht so richtig. Habe daraufhin den 22 ziger der SKR eingebaut. Dort läuft er geradezu perfekt. In der Hexe auch nicht so richtig. Wird allerdings mein Fehler sein. Und ich hatte noch keine Zeit für lange Versuche oder Einstellarbeiten (kommt aber noch)

Gruß

Erwin

RE: VM 20 315 Vergaser in der EX 150, 07 Mar. 2023 10:14

mal ganz nebenbei..... Klasse und verständliche Ausführungen auch wenn schon etwas älter

doch höchst aktuell
