LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 10:36

Hallo Gemeinde,

habe mir nach der ertsen großen Fahrt( teilweise im Regen) überlegt, das Rücklicht/ Bremslicht aufzustocken.

So hatte noch von einem Motorradumbau ein Shin Yo LED Rücklicht incl. Bremslicht liegen.

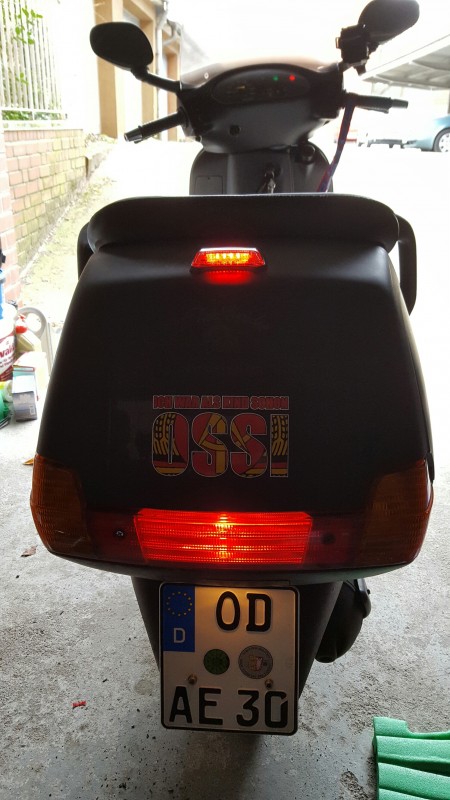

So sieht das nach Einbau aus.

Problem:

Vor Einbau an 12 V Batterie getestet. Jupp geht alles.

Dann Kabel gezogen( 3 an der Zahl).

Masse vom Rahmen, Rot an Bremslicht(original) und Gelb an Rücklicht( original) angeschlossen.

Licht montiert.

Hexe Zündung an: Licht geht beim LED nicht( original geht), Bremslicht geht.

OK denke ich, Verbindungsfehler Rücklicht.

Kabel gecheckt alles gut.

Kabel direkt an 12V Batterie. Rücklicht geht nicht

Durch Zufall Kabel Bremslicht abgezogen. Rücklicht geht!!????????????

Was ist da los?

Also Rücklicht geht nur solange Bremslicht nicht angeschlossen ist.

Wohl gemerkt macht nur das Zusatzlicht Probleme.

Hilfe!!

Gruß Mike

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 15:30

Müssen LED keinen Vorwiderstand haben ? Meine so etwas mal gelesen zu haben.

www.hobby-bastelecke.de/halbleiter/led_vorwiderstand.htm

Leider kenn ich mich da nicht aus wie das bei 12 Volt ist  aber sicherlich meine  Kollegas

HEXO

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 16:15

Hey Hexo,

danke für die Antwort.

Ja habe ich auch gelesen.

Aber nur Probleme bei BMW Modellen. Wegen dem Can-Bus oder Kontrolleuchte.

Ich habe mir mal Probehalber einen Widerstand Shin Yo bestellt.

7 Euro.

Hoffe das passt dann.

Sonst wird das originale umgebaut.

http://www.sfera-haiza.de/led-ruecklicht_selber_bauen.html

Gruß Mike

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 19:34

Möglicherweise ist "dein" Massekabel auch nicht DAS Massekabel ? LEDs haben ja eine Flußrichtung.Hast du mal eine andere Beschaltung probiert,z.B. das rote oder gelbe Kabel als Masse ? Ich denke mal das dein ShinYo Licht schon einen Vorwiderstand eingebaut hat.Vielleicht hast du auch nur das verkehrte Rücklichkabel (Masse) erwischt .......?

Gruß Martin

________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurück
________________________________

Dieser Beitrag wurde mit recycleten Buchstaben aus C-64 Altbits erstellt


GTX : besser hext nix !


© by Blauhexer

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 19:49

Gunamt Mike,

...mir war nach Hinten die 2-Faden-Kugelbirne/Leuchte auch nicht ‘‘Sicher‘‘ genug!

Wenn ein ‘‘Faden‘‘ durchbrennt... stehen wir entweder nach Hinten im ‘‘Dustern‘‘ - oder wir haben kein Bremslicht mehr!   (den Fall, daß beide ‘‘Glühfäden‘‘ durchbrennen... hatte ich zum Glück noch nie!)

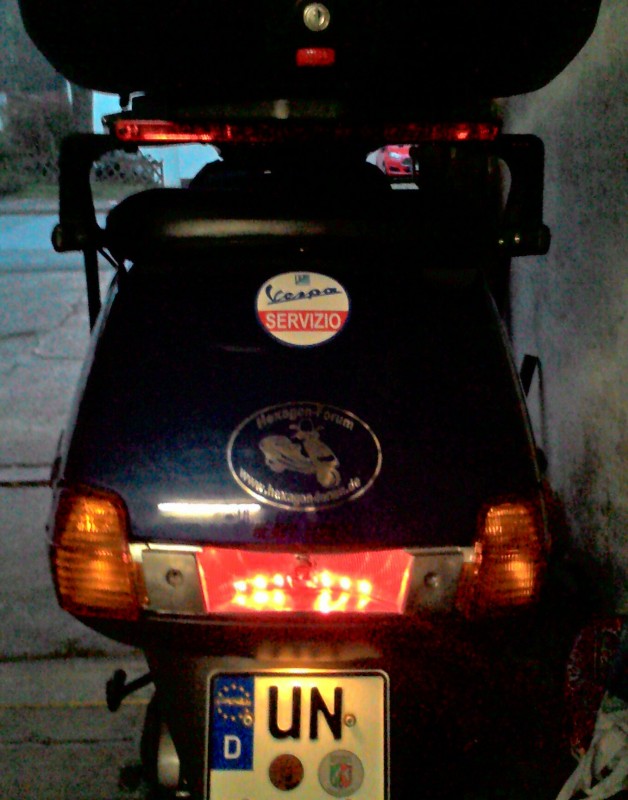

Habe deswegen zusätzlich zum Rücklicht 6 rote LEDs (je mit eigenem Vorwiderstand) parallel zum Rücklicht geschaltet - in den ‘‘Spiegel‘‘ eingebaut. Auf diesem Foto leuchten zum Test nur die LEDs!

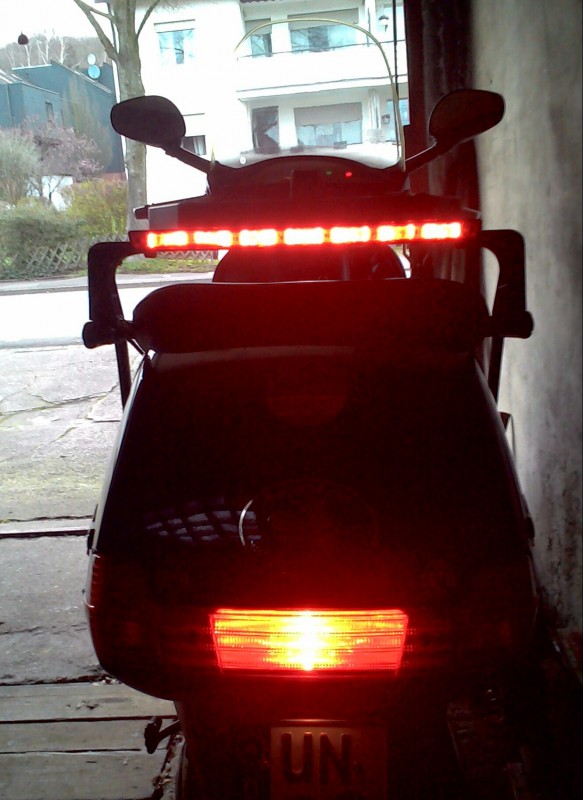

Hier ist auch mein Zusatz-Bremslicht (7x Halogen) in ‘‘Action‘‘! Dazu Unten alles an.

Die zusätzliche Bremsleuchte - eigentlich für PKW-Innenraum - habe ich an den Befestigungslöchern/Verschraubungen und an der Kabeleinführung mit Heisskleber versiegelt. Funzt jetzt schon seit 4 Jahren!   Den Platz unter der Topcase-Platte habe ich gewählt - weil meißtens ohne Topcase unterwegs!

Der TÜV-Mann hat‘s ‘‘abgenickt‘‘... weil‘s der SICHERHEIT dient!  Und ne Prüfnummer hat das Zusatzbremslicht auch noch!

Gruß,  und gutes Gelingen bei Deinem Umbau.

Fritz

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 19:56

Nee nee! Vorwiderstand brauchst Du nur für LED Blinker, weil sonst das Relais durcheinander kommt; bzw. bei Eigenbauten (LED haben eine Betriebsspannung von irgendetwas um die 5V; weiss ich aber nicht so genau). SHIN YO (alle anderen übrigens auch) bauen ihre LED-Leuchten gleich komplett mit Widerstand plug and play zusammen.

Also: hier stimmt etwas mit Deiner Verkabelung nicht!!! Check erstmal, wo bei Deinem Bremslicht-und Schlusslicht tatsächlich + und Masse liegt. Richtig verklemmt muss das gehen!

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 30 Mar. 2016 20:42

Danke für die Antworten.

Habe ja vorher an der Batterie getestet.

Und auch per Multimeter durchgemessen.

Kabel Schwarz Masse, Gelb Rücklicht, Rot Bremslicht.

War ja auch der Überzeugung das es so klappen muss.

Ist ja nicht das erste Mal und nicht schwierig.

Na ich schau mal noch in Ruhe.

Bekomme ich noch hin.

Und es kann ja doch unter Umständen defekt sein.

Alles ist möglich.

Gruß Mike

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 05 Apr. 2016 19:23

So Heute habe ich nochmal getestet.

Ausgebaut, an der Batterie getestet: Masse schwarz, Licht gelb, Bremslicht rot.

Also nichts verklemmt oder so.

Und es geht alles wie es soll.

Habe mit einem Widerstand versucht nachzuhelfen.

Aber das Problem bleibt.

Sobald ich das Bremslicht mit anklemme geht das Rücklicht nicht.

Unglaublich.

Noch Vorschläge?

Gruß Mike

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 05 Apr. 2016 19:41

Das heißt jetzt : im ausgebauten Zustand funktionierte das Licht (gelbes Kabel) auch wenn das Bremslicht ( rotes Kabel) zeitgleich angeschlossen war ?  Vielleicht hilft es ja,wenn du eine Diode in Flußrichtung (aufgedruckten Ring zur Lampe)am roten Kabel zwischen schaltest ? Ein Typ 1N4007 könnte reichen,kostet kaum 10 Cent  z.B. bei Conrad oder im nächsten Elektronikladen .--- Ähm,leuchten denn alle LEDs der beiden Lichter ?

Gruß Martin

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 06 Apr. 2016 05:22

Hallo Martin,

ja genau so ist es im ausgebauten Zustand geht alles wie gehabt.

Ist ja zum Mäuse melken.

Alle LED´s funktionieren am Rücklicht.

Und das Hexenrück- und Bremslicht läßt sich davon auch nicht beeindrucken( also geht normal).

Werde das mal mit der Diode checken.

Gruß Mike

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 06 Apr. 2016 10:17

Moin Mike,

Hast Du mal gecheckt, ob Deine EX150 auch ein Kabel zum Anschluss eines 2ten Bremslichts unter‘m Teppich-Einsatz im Kofferraum ‘‘versteckt‘‘ hat?

Bei meiner EXS liegt dieser Anschluss ‘‘auf Vorrat‘‘... obwohl NIE ein 2tes Bremslicht verbaut war!   Daran habe ich meine Zusatz-Bremslicht-Leiste angeschlossen!

Wenn vorhanden... kannst Du das ‘‘Anzapfen‘‘ am Haupt-Bremslicht sparen. Evtl hilft eine ‘‘Extra‘‘-Versorgung Deines Zusatz-Bremslichts ja weiter!?

Gruß,  und ‘‘fang den Kupferwurm‘‘...

Fritz

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 06 Apr. 2016 12:31

Hallo Fritz,

das ist nie und nimmer TÜV- Konform mit deiner Lichtorgel am Heck.

Hat die "Lichtorgel" überhaupt ´ne E- Nummer??????

Eddy us Kölle

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 06 Apr. 2016 13:51

Hi Eddy,

Das Zusatz-Bremslicht hat natürlich ne ‘‘E-Nr.‘‘...

und die Dioden sitzen ‘‘unter Tage‘‘!  sprich: Da ist die Original-Rücklicht-Abdeckung drüber.

Was der TÜV-Ing dazu gesagt hat... wüsstest Du. - Wenn Du meinen Beitrag vom 30.03. gelesen hättest...  ↑↑↑

Und DAS... ganz ohne ‘‘Kölschen Klüngel‘‘!

Hast Du übrigens schon mehrfach ‘‘anne Burg‘‘ gesehen... Soo lange ist die ‘‘Lichtorgel‘‘ schon montiert!

Gruß,  und... wird im Mai/Juni zum 2ten mal geTÜVt.

Fritz   ‘‘Kloppo‘‘ kommt Heute ‘‘heim‘‘!

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: LED Zusatzrcklicht Rcklicht nur ohne Bremslicht mglich, 08 Apr. 2016 19:12

So Problem auf Umwege gelöst.

Rücklicht auf LED umgebaut und das Zusatzlicht geht jetzt auch dadurch.

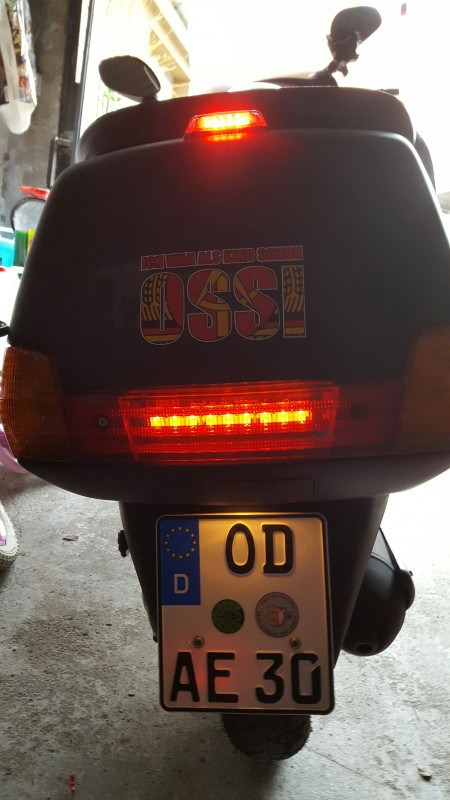

Vorher nachher Foto unten.( Nur Rücklicht).

Bremslicht ist jetzt sehr gut zu sehen.
