Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 14 Sep. 2016 16:47

Ich habe einen Hexagon gekauft. Springt per Kick Start sofort an. Sicherung 7,5 Ampere war kaputt. Neue Batterie und Sicherung rein. Sprang dann an, aber GleichRichter ist abgedampft. Kein Kabel verschmorrt, sofort aus gemacht. Neuen Regler gekauft, dran gemacht und wollte schon wieder qualmen. Was da los !??? Licht ging garnicht. Tank und Temperatur ging. Vielen Dank

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 14 Sep. 2016 18:22

Scheint als gäve es irgendwo einen kurzschluss.  Vielleicht soger der stecker zum fleichrichter selbst.  Anders kann ih mir abdampfen nicht vorstellen.  Es sei denn deine neue batterie hat vielleicht zuviel ampere so zum beispiel eine motorradbatterie.   Ob das dazu führen kann ist dennoch nicht sicher

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 14 Sep. 2016 18:29

Ist eine Gel Batterie

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 14 Sep. 2016 19:35

Nochmal die alte Batterie rein gemacht. Geht über den Kick Start an, Kofferaum beleuchtet, Blinker gehen an aber bleiben an mit Piepton. Licht geht nicht, Bremslicht auch nicht. Sicherungen bleiben aber ganz !?!?

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 15 Sep. 2016 14:32

einer ne Idee !?!?!?!?

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 15 Sep. 2016 19:27

Blöde Idee vielleicht,aber haste die neue Batterie mit der richtigen Polung eingebaut  Hab mich da auch mal vertan und den GTX  Akku versehentlich mit dem GT Akku vertauscht.Der Effekt war ähnlich .....Eine stärkere Batterie ist ok ,auch Gel ist i.O. Ansonsten würde ich die Leitungen erstmal auf mögliche Kurzschlüsse durchmessen

Gruß Martin

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 15 Sep. 2016 22:35

Ne war alles gut. Ich habe jetzt mal das Fernlicht und Blinkerrelais bestellt.

Wenn der Gleichrichter kaputt wäre, dann würde doch die GepäcktteilBeleuchtung und der Blinker inkl. Piepser auch nicht funktionieren, oder !?

Lima defekt, kann auch nicht sein.

Ich kann auch nicht mal was einfaches haben :(

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 16 Sep. 2016 19:43

Gepäckfachbeleuchtung und Blinker laufen über Batterie,jedenfalls bei meiner GTX.Wieso kann die Lima nicht defekt sein ? An den gelben Kabel am Regler ( G,G) sollten bei erhöhten Leerlauf 27-31V AC anliegen,wenn ich nicht irre.Sind denn alle Masseverbindung i.O.?

Gruß Martin

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 16 Sep. 2016 20:48

Hi

Warum kann Lima und/oder Regler nicht sein? Die gesamten Lichter funktionieren auch über die Batterie. die benötigen zuerst einmal die Lima nicht. Wenn der Gleichrichter defekt ist funktioniert trotzdem zuerst einmal alles (wenn du die Zündung einschaltest geht alles und da ist Lima und Regler noch nicht im Einsatz). Die Lima erzeugt einen Wechselstrom von bis zu 36 Volt der im Regler/Gleichrichter umgewandelt wird auf ca 12 Volt Gleichstrom der dann über die Batterie das Bordnetz versorgt. Heisst dann im Klartext das sowohl die Lima wie auch der Regler/Gleichrichter defekt sein kann. Vielleicht sogar beides.

Gruß

Erwin

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 16 Sep. 2016 22:10

Gunamt Marcus,

...werf den Motor an und messe an der Batterie mit Voltmeter (Kombimessgerät) bei leicht erhöhtem Leerlauf (etwas Gas-geben bis ca 2000 Umdrehungen) die ‘‘Ladespannung‘‘. Sollten etwa 14Volt max sein. Mit vollem Licht an... auch 13,5 Volt noch OK. Dann weisst Du ob Dein Spannungs-Regler OK ist!

Die LIMA-Spannungs-Werte sind schon genannt worden - welche am Regler-Eingang ‘‘G - G‘‘ (gelbe Kabel) ankommen sollten.

Gruß,   ‘‘und fang den >Kupferwurm<‘‘ - wenn das Aas sich nicht immer so verkriechen würde!

Fritz

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 17 Sep. 2016 10:22

Genau das Ist es ja. Batterie hat jetzt volle Ladung. Kofferaum beleuchten geht,  Blinker auch, brennen immer. Blinker Piepser durch gehend. Instrumente gehen hoch. Nur Standlicht, Abblendlicht Fernlicht Bremslicht geht nicht. Schalter für Licht auch überbrückt. Hab mir jetzt mal beide Relais bestellt.

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 17 Sep. 2016 11:55

Hast Du mit der 12V-Prüflampe (gg Masse) denn auch Spannung am Eingang des rechten Lichtschalters gemessen? Denn wenn NICHTS ankommt... nutzt auch ‘‘Überbrücken‘‘ der Drähte zum Licht-Relais nicht weiter!

Wenn keine Spannung am Lichtschalter ankommt... muß sie auf dem Weg von der Sicherung hoch - verlorengegangen sein! Schau mal genau die Sicherungs-Anschlüsse nach - ob Kabel noch dran, oder oxydiert? Alle Steckverbinder überprüfen - auch die Richtung des Lichtsteckers!

Ist einigen Kollegen schon gelungen den Lichtstecker verkehrt-rum zusammengesteckt zu haben!  Obwohl DAS nur mit ‘‘Gewalt‘‘ geht!

Das Bremslicht hängt an ner anderen Sicherung! Hat also mit Lichtschalter und Lichtrelais nix zu tun.

Such mal den Schaltplan raus - zum besseren Verständnis.

Gruß,

Fritz  BVB

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 21 Sep. 2016 14:48

Heute kamen die neuen Relais, siehe da es leuchtet Vorne und Blinkt, allerdings nicht hinten  (Brems und das normale  Licht) und der Spannungsregler fängt an zu dampfen  :(

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 22 Sep. 2016 09:51

Heute kamen die neuen Relais, siehe da es leuchtet Vorne und Blinkt, allerdings nicht hinten  (Brems und das normale  Licht) und der Spannungsregler fängt an zu dampfen  :(

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 22 Sep. 2016 13:44

‘‘Mohltied‘‘ Marcus,

‘‘Heiss werden‘‘... könnte der ‘‘neue‘‘ Spannungsregler evtl noch... wenn Er keine vernünftige Masseverbindung zum Rahmen hat!

Wir haben ja mehrere damalige Varianten von Masseverbindungen des Reglers zum Rahmen gehabt. Bei den älteren Baujahren wurde die Masseverbindung lediglich über die Befestigungs-Muttern des Reglers zum Rahmen hergestellt! Wenn diese Verschraubung verrostet bzw ‘‘oxidiert‘‘ waren... ergaben sich höhere Übergangswiderstände zur Masse - was wegen schlechterer Leitfähigkeit zum Überhitzen des Spannungsreglers geführt hat!

Bei den späteren Baujahren wurde im Kabelbaum ein 2,5mm² Massekabel - mit blankem Ring-Kabelschuh mitgeführt. Welches mit unter der Befestigungsmutter des Reglers angeschlossen wurde!

Da es bei den älteren Baujahren öfters zu Masseproblemen kam - haben viele Kollegen diesen Mangel durch verlegen eines Extra-Massekabels (zumeißt sogar in 4mm² Kabel grüngelb) von der Regler-Befestigungsmutter zum ‘‘Masse-Bolzen‘‘ (an der Rückseite des Batteriekastens) abgestellt!  Auch Hierbei auf saubere Anschlüsse achten... und mit etwas ‘‘Polfett‘‘ vor erneuter Oxydation/Rost schützen.

Desweiteren hat sich ein 2tes ‘‘Extra-Massekabel‘‘ vom Massebolzen runter zum Motorblock als ‘‘Hilfreich‘‘ erwiesen! Denn auch im Bereich Anlasser+Lima ist‘s schon zu Masseproblemen gekommen, welche durch das ‘‘Extra-Massekabel‘‘ ausgeklammert werden können.  Als Befestigungspunkt dieses Kabels bietet sich eine der vorderen Variodeckel-Schrauben an.

Wenn Du, wie weiter Oben ↑ beschrieben, die Kontroll-Messung der Ladespannung (14V) durchgeführt hast... bleiben eigentlich nur noch defekte, ‘‘durchgescheuerte‘‘ Kabel im Kabelbaum, oder schlechte Verbindungen übrig... dessen Auffinden sehr Arbeitsintensiv ist.  Ansonsten bin ich mit meinem ‘‘Elektro-Latein‘‘ auch am Ende...  Lässt sich aus der Ferne auch nur schwer diagnostizieren.

Gruß,  und viel Glück bei der Auffindung des ‘‘Kupfer-Wurms‘‘...

Fritz

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 23 Sep. 2016 09:16

Danke ich probiere es mal. Also bis jetzt

Alle Glühbirnen neu

Blink und Fernlichtrelais neu

Sicherungen neu, Kabel überprüft und gesäubert

Alle SteckverBindungen angeschaut,  ggf. gesäubert.

LichttechnIch geht nun alles, lass ich aber bissel die Zündung an OHNE DAS ER LÄUFT fängt der Regler langsam an zu stinken und rauchen! !!

Ich hab ja auch noch bissel Magenschmerzen wegen der Gel Batterie

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 23 Sep. 2016 12:41

Rätselhaft!

...wenn der Motor nicht läuft - produziert die Lima auch keine Spannung - und der Spannungsregler hat nix zum ‘‘regeln‘‘, bzw ‘‘Gleich-zu-richten‘‘. Warum er dann ‘‘Heiss‘‘ wird und anfängt zu ‘‘Qualmen‘‘... ist das große Rätsel.

Nen 9Ah ‘‘KAGE Green‘‘ Gel-Akku habe ich auch drin! Seitdem springt die EXS125 auch nach 1 Woche, oder mehr Standzeit... mit dem E-Starter an!

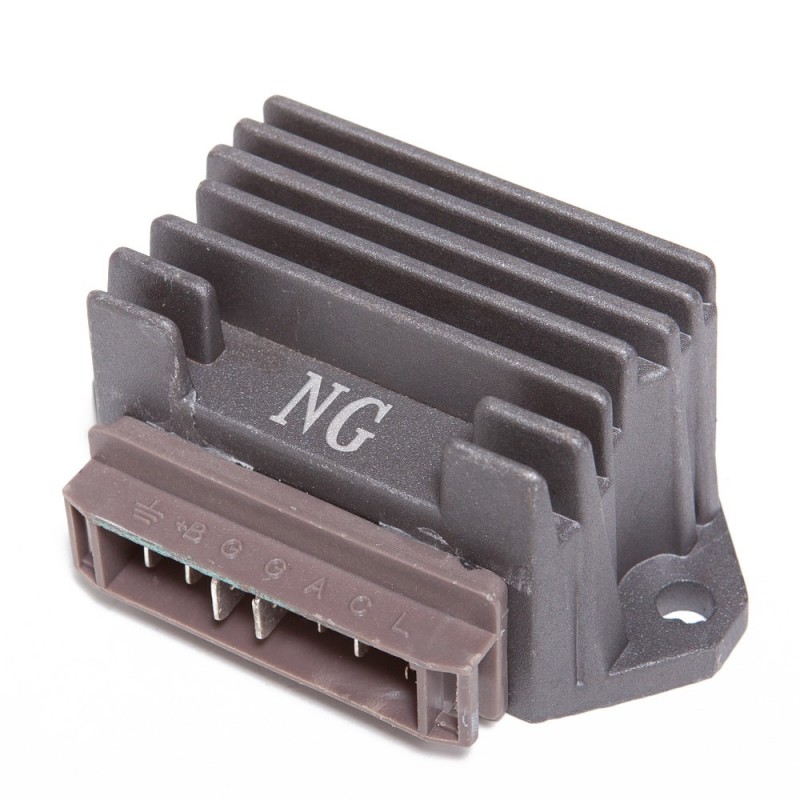

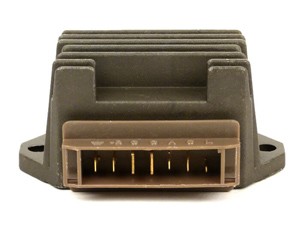

Dass Du den richtigen Regler ( 26 Ampére ) drin hast... bist Du Sicher?

© by Heavy Tuned

© by scooter center

Sonst fällt mir zu diesem Thema wirklich Nix mehr ein.

Gruß,  Fritz

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 23 Sep. 2016 15:52

Ja das ist der Regler, ist von einem anderen Hexagon. Zubehör mit umlöten und andere Kabelschuhe usw. hatte ich kein Bock. Habe jetzt schon genug zu suchen ;) Das Ding stand immer in der Garage, da ist nix oxidiert. Ich frag mich auch warum kein Relais mehr gig, nur weil die so lange stand oder weil da vorher schon der Wurm drin war.

Gerade weil der Regler ja dampft, wenn der Motor nicht läuft denke ich an die Batterie, sicherlich ist die Masseseite auch zu beachten.

Der Vorbesitzer war ein Freund, nie Probleme. Ich bin das Ding ohne Licht und mit der alten kaputten Batterie nach Hause gefahren.

Ich glaub ich kauf mir mal ne Säure Batterie und leg ein dickes Kabel von dem Spannungsotto in den Rahmen.

Wenn die alte Batterie nicht ganz so kaputt wäre, würde ich die zum prüfen nehmen.Was haltet Ihr von der Version ???

Die alte Batterie rein, laufen lassen und gucken ob er Rauchzeichen gibt. Alerdings ist die so tod, das die kein Lebenszeichen mehr von sich gibt.

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 23 Sep. 2016 19:03

Das hat nichts mit der Gelbatterie zu tun. Da kannste ne Schiffsbatterie reinpacken. 12V sind 12V. Wenn die Elektrik i. O. Ist passiert da nichts. Wenn doch, ist da ne fette Maucke drinn. Der Regler ist bestimmt auch hin, wenn er schon qualmt.

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 23 Sep. 2016 19:30

Moin Marcus,

ich hab auch so ne Gurke wo die Elektrik einfach nicht in‘n Griff zu kriegen ist, egal was man anstellt und auswechselt.

Das Mistvieh lutscht mir jedes mal wenn ich Licht einschalte die Batterie leer obwohl inzwischen alles Austauschbare gewechselt wurde.

Wer da schon alles sein Fachwissen dran ausgelassen hat und kopfschüttelnd, achselzuckend von dannen getrottet ist...

Wäre ein prima Objekt für ne Zweirad-Elektriker-Meisterprüfung - Durchfallquote 100%

Mach Dir nix draus, scheint Exemplare zu geben die sind einfach nur scheisse.

Der Vorbesitzer meines Mopeds hatte auch nie Probleme - ja ne, is klar...

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 27 Sep. 2016 20:02

Kabel alle schön isoliert , nichts verbrannt. Heute wieder alles mal schön untersucht. Ich glaub ich fahr ohne den Spannungsregler,  nur das Kabel an Masse dann geht‘s ja auch. Ich bin noch für Ideen offen :)

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 28 Sep. 2016 11:41

Ohne Regler geht es NICHT.

Mir ist auch echt schleierhaft, wie bei stehendem Motor der Regler Qualmen kann.

Es bleibt dir nichts anderes übrig als den Fehler zu finden. Sooooo aufwendig ist die Hexenelektrik nun auch nicht. Geh das systematisch an, und hol dir notfalls kundige Hilfe.

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 28 Sep. 2016 12:10

wenn nichts hilft den kabelbaum wechseln.............

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 28 Sep. 2016 12:53

...vermutlich zieht - trotz stehendem Motor - irgend ein defekter Verbraucher oder ein blankes Kabel im Kabelbaum einen Fehlerstrom!

entweder diesen Fehler finden durch Messung, wie von ‘‘Dedo‘‘ im anderen Elektro-‘‘Fred‘‘ beschrieben:

-dedo-:

Sicherungen drin lassen.

Kabel vom Pluspol der Batterie abklemmen.

Amperemeter zwischen Pluspol der Batterie und dem abgeklemmten Kabel anklemmen. Wird Strom gemessen?

Sicherungen nacheinander herausnehmen bis der Stromkreis gefunden ist, wo ein Verbraucher zu finden ist.

Also Sicherung raus, Srom noch zu messen, Sicherung wieder rein. Nächste Sicherung usw.

(Zitat Ende)

Oder wirklich den kompletten Kabelbaum austauschen - wie von ‘‘Joggl‘‘ vorgeschlagen. Viel Arbeit...   Aber dann kannste Sicher gehen, daß die Ströme dort fliessen... wo sie hingehören!

Gruß,  und gutes Gelingen...

Fritz   Die ‘‘Jungen Wilden‘‘ lernen noch - deswegen 2:2 OK!

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 30 Sep. 2016 18:33

Jetzt erzähl ich Euch was !!!

Mit der neuen vollen GEL Batterie fackelt er sofort beim einschalten des Standlichts.

Mit der alten kaputten total leeren Batterie läuft er sogar ohne zu qualmen am Spannungsregler. Der wird bissel warm

Der Blinker macht ein auf hektisch, würde ich auf die leere Batterie schieben.

Jetzt frag ich Euch, war es wirklich die Batterie! ???

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 30 Sep. 2016 18:52

Das heißt jetzt,das ohne Standlicht -und womöglich ganz ohne Verbraucher- garnix fackelt  Stromkreise durchmessen ! Vielleicht auch den nochmaligen Austausch des Reglers in Erwägung ziehen..........auch neue Sachen können kaputt sein

Gruß Martin

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 30 Sep. 2016 20:16

Nein, es geht alles. Ok der Anlasser nicht und die Blinker schnell weil die Batterie fix und fertig ist. Ich kann fahren, Standlicht, Abblendlicht, Bremslicht, Hupe, alles bei laufendem Motor. Nix brennt.

Ist das jetzt nur so so weil durch die Batterie keine Spannung vorhanden ist ? Wenn Masse oder Lima Fehler würde der sich doch jetzt auch bemerkbar machen, oder ?

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 01 Oct. 2016 00:16

Nein, es geht alles. Ok der Anlasser nicht und die Blinker schnell weil die Batterie fix und fertig ist. Ich kann fahren, Standlicht, Abblendlicht, Bremslicht, Hupe, alles bei laufendem Motor. Nix brennt.

Ist das jetzt nur so so weil durch die Batterie keine Spannung vorhanden ist ? Wenn Masse oder Lima Fehler würde der sich doch jetzt auch bemerkbar machen, oder ?

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 01 Oct. 2016 01:28

hast du schonmal den deckel der lichtmaschine abgenommen? es könnte sein das da durch zu viel hitze von der krümmer/auspuffverbindung wenn nicht richtig dicht den deckel und die kabel anschmort! wenn da nichts ist dann kabelbaum und regler wechseln und ruhe is........

RE: Hexagon EX 125 Elektrik Problem Kein Licht / Gleichrichter brennt, 01 Oct. 2016 21:28

Verrückte Sache. Roller gebraucht gekauft, alles ist möglich.

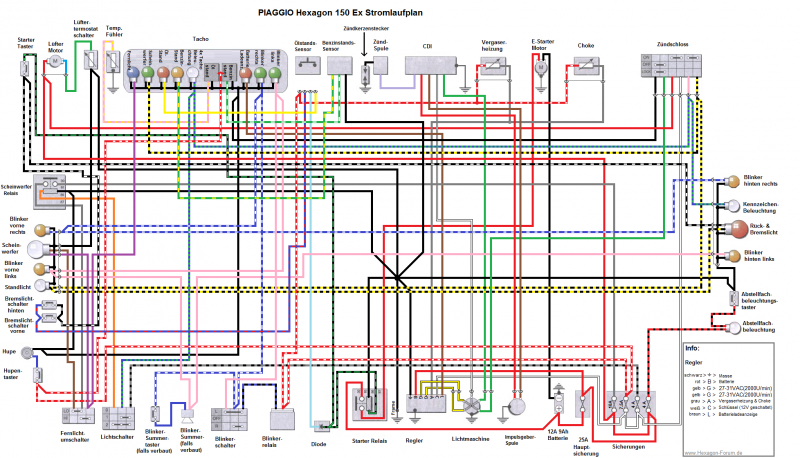

Ich hoffe das der Stromlaufplan der richtige ist.

Am Stecker zum Regler messen, ob Masse und Plus (Klemme B) vertauscht wurden. Nein ?

Klemme A abklemmen bzw. Vergaserheizung und Choce abklemmen.

Sicherungskasten unten rechts: 2. Sicherung von links herausnehmen.
