Eine Frage des Kabels, 30 Aug. 2022 18:17

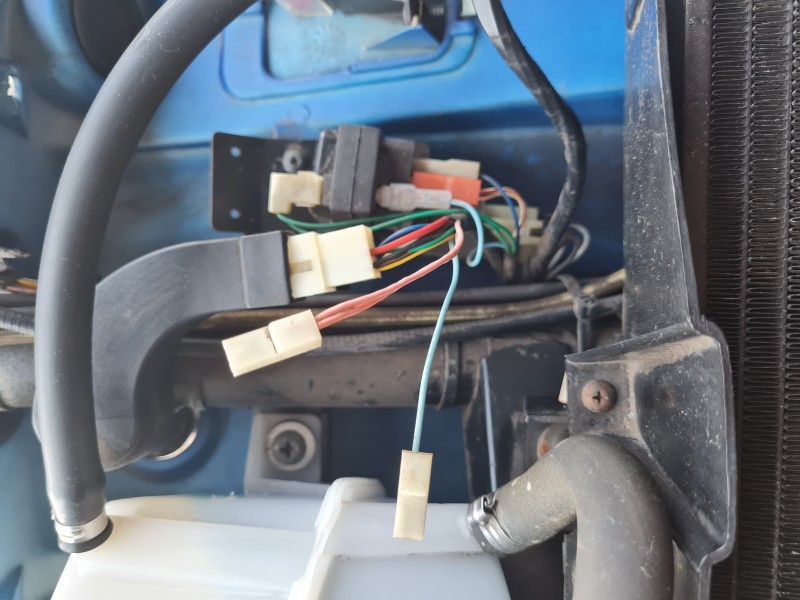

Ich habe heute Mittag meine Front abmontiert und dabei Kabel gefunden, wo ich nicht weiß wofür diese sind.

Ich meine das Blaue und das "Doppel" Rosa

Ich bin mir ganz sicher, dass Ihr das wisst. Habe schon Suche bemüht und einige Sachen gelesen, aber nichts gefunden.

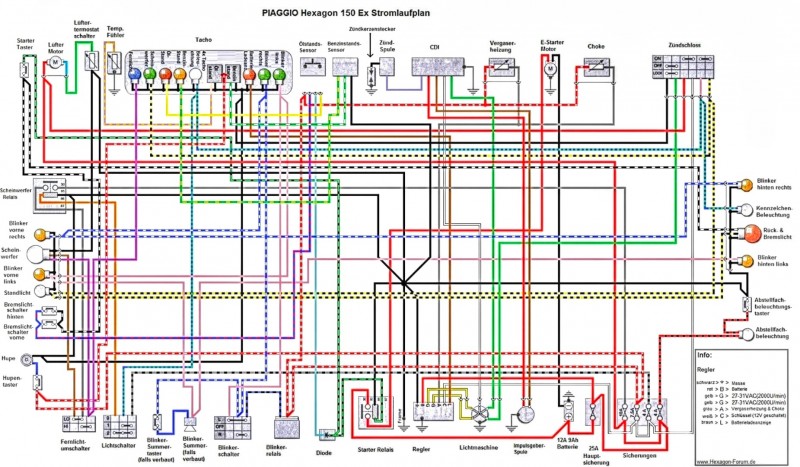

Kann man den Schaltplan vom Fritz (RollatorOpa) in einer besseren Qualität finden? Dann könnte ich mir diesen vergrößern…der Augen wegen

Vielen Dank im Voraus.

Herzliche Grüße,

Barney

RE: Eine Frage des Kabels, 30 Aug. 2022 23:31

Gunamt Barney,   😉

.

wenn zoomen nicht reichen sollte, versuch‘s mal hiermit:  🤓  oder:  🔎 🕵️‍♂️

.

.

selber habe ich den Stromlaufplan abgespeichert - auf DIN A4 vergrößert - ausgedruckt + in in eine Klarsichthülle verpackt.

Damit läßt sich i.d.Garage entschieden besser arbeiten.

.

Wird durch die Vergrößerung zwar etwas unscharf... aber ist trotzdem noch lesbar!  🤓

.

.

Was die zartrosa + das babyblaue Kabel angeht...

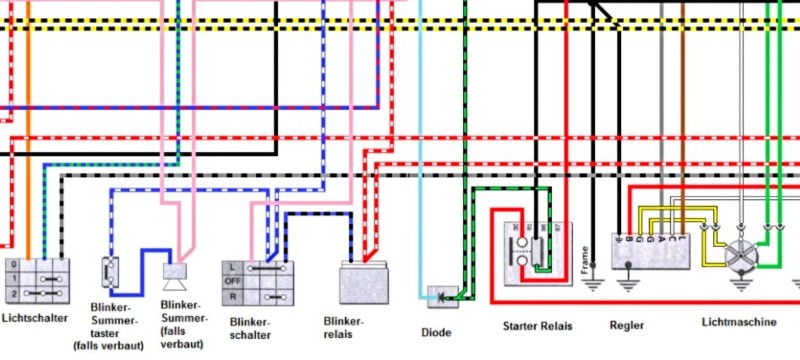

habe ich Dir mal 2 Ausschnitt-Vergrößerungen gemacht.

Evtl. kannst Du darin mehr erkennen!?

.

Der rosa Doppelanschluß ist für einen "Blinker-Summer" - (falls verbaut!?) -

Das einzige "babyblaue" Kabel (im gesamten Plan)

geht auf die DIODE - *gesperrte Seite!

(siehe Schaltsymbol) 👀

Gegenseite auf den Ölstandssensor.

.

.

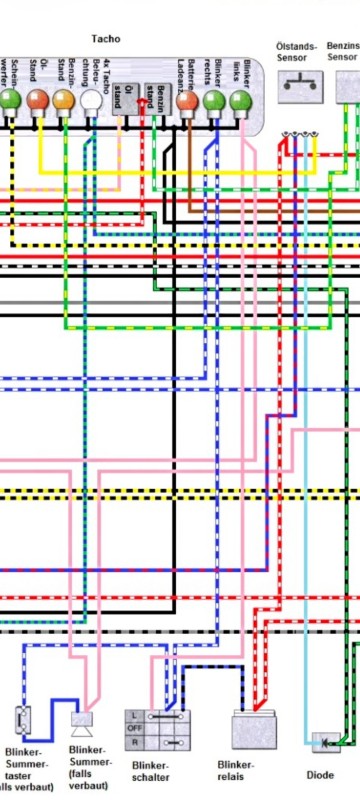

Das ganze nochmal hochkant dargestellt.

.

.

Ich hoffe, Du blickst jetzt besser "durch"!?  😉 😁

.

(ansonsten schick‘ mir ne [PM] mit Deiner 📧 E-Mail Adresse)

Im Email-Anhang ist eine größere Auflösung möglich.

.

.

Gruß,   👋  + guN8  🥱

.

Fritz    😉

.

.

RE: Eine Frage des Kabels, 31 Aug. 2022 07:50

Vielen Dank für die Hilfe. Damit habe ich den "Durchblick"
