Warnblinkanlage, 26 Nov. 2022 15:20

Hallo zusammen

Fährt von euch jemand eine Warnblinkanlage auf seinem Roller? Ich hatte auf einer meiner Hexen mal eine montiert weiss aber nicht mehr wie ich es gemacht habe und wo ich sie her hatte. Kennt sich jemand da aus? Elektrik ist nicht so meine Welt. Auch weiß ich nicht wo ich so ein Ding herbekomme. Im Net mal gesucht aber ausser Schalter dafür nichts gefunden. War (weil ich Sturmfreie Bude hatte) mal bei Polo und auch Louis. Die haben beide keine im Angebot, zumindest nicht in den von mir besuchten Filialen. Vielleich weiss ja jemand mehr und kann mir helfen

Gruß

Erwin

Gunamt Erwin,  😉

.

Im Web hat D. LOUIS eine komplette WARNBLINKANLAGE 12 Volt im Angebot.

.

.

Den "Lenker-Schalter" ggfs anders befestigen.

(Einbau in die Verkleidung!?)

Auch passend für unsere Blinker - 4 x 10 Watt ✓

.

Hier geht‘s zum Angebot:

.

www.louis.de/artikel/warnblinkanlage/10034951?partner=googlesea&tum_source=SmartShopping&utm_medium=Ads&cpkey=FFDkkykTw2rn9VT_Q-ue_IHhJyeGqsRlyDWBqeyGwNCfJQu3qsT4fx42KU8Qm4aiyeDOLPi8x0Mm3G3bDsU-DA%7E%7E&gclid=Cj0KCQiAj4ecBhD3ARIsAM4Q_jEYA3IFEE4GT8O2VmeRq3GV9HrIY4Dkx4nfVTIk41vhomCO6Ww0d3gaAnCcEALw_wcB&filter_article_number=10034951

.

(Verdammt langer [Link] )

.

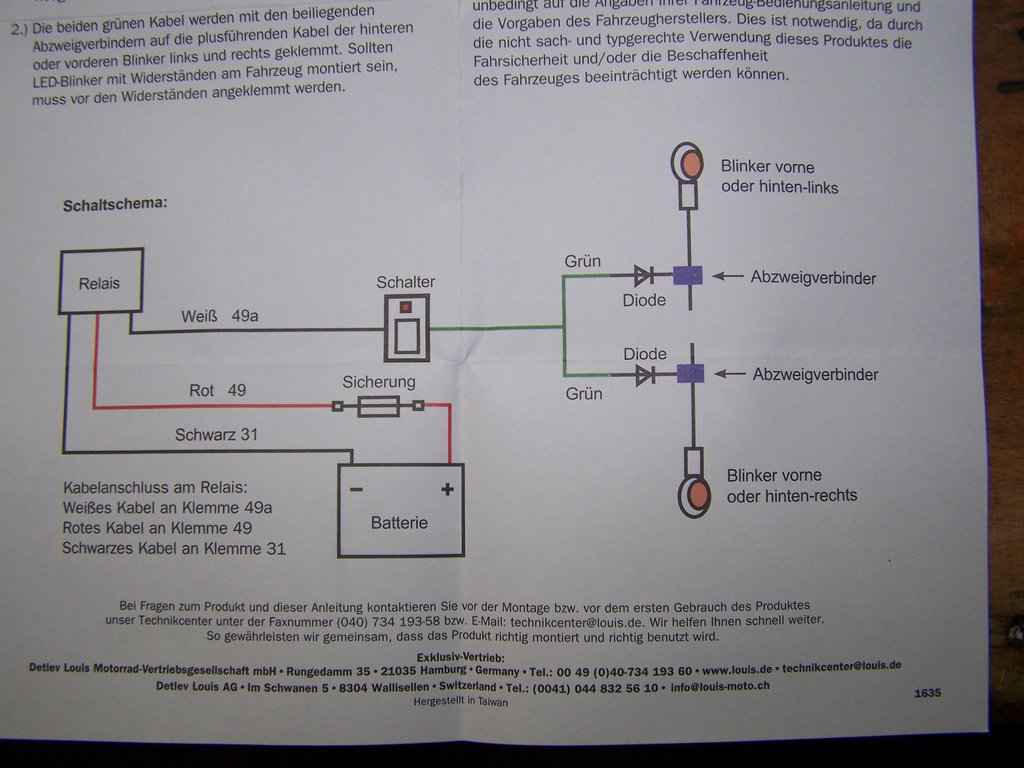

Die MONTAGEANLEITUNG habe ich Dir von einer PDF-Datei kopiert.

.

(Ziemlich kleine Kopie!)

👓 oder 🔎 helfen weiter!  🕵️‍♂️🤓

.

Das Schaltbild habe ich vergrößert.

.

.

Günstiger wird‘s "Marke Eigenbau"!

.

.

Auch dieses Schaltbild vergrößert. 🕵️‍♂️

.

.

Nochmal in einfachen Worten erklärt.

.

.

.

Gruß,  👋  gutes Gelingen ✌️ + schönen 1. Advent.🕯️

.

Fritz    😉

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Warnblinkanlage, 26 Nov. 2022 23:50

Hallo Fritz

Herzlichen Dank

Jetzt wo ich das Bild gesehen habe erkenne ich meine alte Blinkanlage wieder. Ich war am Donnerstag bei Louis in MG und die sagten mir das die Warnblinkanlage nicht vorhanden sei und nicht mehr lieferbar. Werde es einmal anders versuchen. Ich bestelle sie einfach und lasse sie mir in die Filiale nach MG schicken. Mal sehen obs klappt. Bezahlen werde ich dann bei Abholung.

Gruß

Erwin

RE: Warnblinkanlage, 27 Nov. 2022 09:18

Moin Erwin,

Niko5757 hatte auf seiner LXT auch eine Warnblinkanlage incl Seitenblinker montiert. Hat er glaube ich alles selbst verdrahtet - ohne fertigen Bausatz. Ich fand die Lösung genial. Die Hexe hat ja nun Manfred, der is ja auch ein Elektrofuchs. Er kann dir bestimmt sagen wie das bei ihm aufgebaut ist.

Gruß

Dietmar

RE: Warnblinkanlage, 27 Nov. 2022 10:46

Hallo zusammen

Danke für eure Hilfe

Fritz: Auf der letzten von dir vorgestellten Lösung, ist es dort so das diese Schaltung nur bei eingeschalteter Zündung funktioniert? Sollte es so sein (bin da kein Fachmann) käme es für mich nicht in Frage. Bei der warnblinkanlage Marke "Eigenbau" sind Dioden erwähnt. Da kenne ich mich nun überhaupt nicht aus und lasse es deswegen. Fazit: Ich besorge mir irgendwie die Anlage welche Louis anbietet. Die bekomme selbst ich montiert.

Euch einen schönen Sonntag

Gruß

Erwin

Hallo Erwin,  😉

.

Bei der "Eigenbau"-Lösung funzt die WARNBLINKANLAGE nur bei  eingeschalteter  Zündung!

Wie in diesem Schaltbild ersichtlich - wird die Spannungsversorgung vom BLINKRELAIS abgezweigt!

Die beiden "Warnblink-Leitungen" werden am Blinkerschalter angeklemmt. (gelötet)

.

Im STROMLAUFPLAN EX ersichtlich.

Die Spannungsversorgung für das BLINKRELAIS  kommt über das rot/weisse Kabel

von der 2. Sicherung (7,5 Amp) der 4er Sicherungsgruppe im Knieraum unserer Hexen.

.

.

Die Spannungsversorgung kommt vom Zündschloss herunter -

über das weisse Kabel. (ganz rechts am Bildrand)

.

Die 2 DIODEN werden mit der "Sperrseite" (+) an die Blinker-Kabel

Links (rosa) und Rechts (blau-weiss) des Blinkerschalters angeschlossen. (gelötet)

.

.

Die Funktion der WARNBLINKANLAGE ist so durch den STROMLAUFPLAN festgelegt.

.

.

Der Anschluß der DIODEN ist kein "HEXENWERK"!  😉

.

Gruß,  👋  und gutes Gelingen.

.

PS   + Heute Abend - Spanien 🇪🇸  vs Deutschland 🇩🇪

           Hilfestellung:    Costa Rica 🇨🇷  1 : 0 Japan 🇯🇵

.

Fritz    😉

.

Noch eine Möglichkeit:

WARNBLINKANLAGE funzt mit ausgeschalteter Zündung!

wenn Du die Spannungsversorgung vom Dauerplus hinter der 1.Sicherung (10 Ampére) abgreifst...

.

.

funzt die WARNBLINKANLAGE auch bei ausgeschalteter Zündung!

.

.

2te Möglichkeit

.

Wenn Du noch eine "fliegende Sicherung" vorschaltest -

kannst Du die Spannungsversorgung (+) auch hinter der Hauptsicherung abgreifen.

Die DIODEN verhindern über ihre "Sperrwirkung" eine Störung der normalen Blinkerfunktion!

.

.

Gruß,  👋

.

Fritz    😉

.

RE: Warnblinkanlage, 27 Nov. 2022 16:28

Danke für die Info Fritz

Damit entfällt diese Lösung für mich definitiv. Den Schlüssel stecken lassen werde ich sicherlich nicht. Alleine beim öffnen des Kofferraumes und/oder abbauen der Sitzbank wäre die Warnblinkanlage (zumndst kurzfristig) ausgeschaltet. Ich werde heute noch die Verfügbarkeit bei Louis prüfen und gegebenenfalls sofort bestellen. Dann aber nach Hause schicken lassen (brauche dann nicht nach MG fahren)

Gruß

Erwin

Hallo Kollegen,  😉

.

...bestimmt werden sich auch noch andere Forumsmember für den Warnblinker-Eigenbau interessieren.

Bei den "Sfera Haiza"n habe ich noch eine Anleitung gefunden.

Sogar mit Abbildungen:

von der Verkabelung!

.

Auch ein Schaltbild ist dabei.

.

.

Zusätzlich könnt Ihr auf der folgenden Seite das WARNBLINKLICHT in Funktion ansehen.

.

www.sfera-haiza.de/warnblinklicht.html

.

Diese GIF Darstellung (12 MB) ist leider zu groß für unseren Bilder-Upload!

.

(Standbild)

.

Funktioniert aber, wenn Ihr den [Link] anklickt.  😉

Viel Spaß beim Nachbauen.  🔧

.

Gruß,  👋  und gutes Gelingen.

.

Fritz   😉

.

RE: Warnblinkanlage, 27 Nov. 2022 20:08

Hallo zusammen

Bei Louis im Lager wohl vorhanden. Bestellt und bezahlt wird nach Hause geschickt

Gruß

erwin

RE: Warnblinkanlage, 28 Nov. 2022 11:16

hallo erwin ,

habe auch vom louis die anlage verbaut ,funtzt einwandfrei.ohne zündung montiert das klappt sehr gut !

bin auch kein elektrofrig habs aber hinbekommen.das realais vom louis ist mir aber gleich kaputtgeganngen,habe dann ein neues bekommen

habe alles unter der vorderen verkleidung liegen  den schalter habe ich neben dem zündschloss verbaut ist mit gelbem blinklicht.

RE: Warnblinkanlage, 28 Nov. 2022 11:23

Hallo Günther

Sieht nach einer guten Lösung aus Ich hatte bei einer meiner Hexen den Schalter in die Wartungsklappe unter dem Sitz eingebaut. Hat gut und lange funktioniert, war gut erreichbar. Wollte es wieder so machen weil ich ausreichend Klappen dahabe werde mir aber deine (elegantere) Lösung ansehen

Gruß

Erwin

RE: Warnblinkanlage, 28 Nov. 2022 15:08

Sehr gute Lösung, @ Günther  👍

.

Den Warnblinkanlagen-Schalter hast Du aber zusätzlich dazu gekauft!?  🤔

In dem Set von D.Louis ist doch der "Schalter für 22mm ø Rohrlenker" enthalten.

Oder gibt‘s bei Louis noch ein anderes Set?

.

Auch die integrierte "LED-Kontrolle" macht sich besser,

als eine "einsame" Leucht-Diode.

.

Hast Du den Dauerplus + für die Installation direkt von der Batterie genommen...

oder von der Zuleitung rot für die 4 "Steuer-Sicherungen" im Knieraum der Innenverkleidung!??

(um den langen Kabelweg zu verkürzen)

.

.

Gruß,  👋

und kommt alle hoffentlich ohne WARNBLINKANLAGE über den Winter. ✌️

.

.

Fritz    😉

.

RE: Warnblinkanlage, 28 Nov. 2022 17:09

Mal zwei supereinfache Schaltungen für Interessierte :

Die linke Schaltung kann man mit der Größe des Elkos in der Blinkfrequenz ändern.Evt. einen kleinen Widerstand vorschalten.

Die rechte Schaltung hab ich letzte Woche für mein 2. Spur G Trammodell (großer Hecht, Dresden 1930) gebaut,funzt super !

Gruß Martin

RE: Warnblinkanlage, 28 Nov. 2022 17:12

hallo fritz altes haus wie geht es dir,hoffentlich den umständen entsprechend gut bis bescheiden gut???

im august 2023  geht es wieder in das schöne südtirol mit der hexe bin dann 82 jahre macht aber immer noch spass

mit der hexe zu fahren.

von der Zuleitung rot für die 4 "Steuer-Sicherungen" im Knieraum der Innenverkleidung!??

(um den langen Kabelweg zu verkürzen)

den schalter habe ich extra gekauft ,den louis schalter kannste bei unseren oldis nicht anbauen

ich weis aber nicht mehr wo der her ist der hat aber 5 kabel wir brauchen aber nur 3 .

mein elektriker hat mir die durchgemessen und mir erklärt welche 2 ich nicht belegen soll

und funtzt doch wunderbar.

grüsse aus stuttgart

RE: Warnblinkanlage, 29 Nov. 2022 21:27

Gunamt Günther,  🤔

wie‘s geht...  "den Umständen entsprechend" - relativ Bescheiden.

.

War Heute wieder mal einkaufen.

Aber noch nicht mit der Hexe - sondern mit dem Taxi.

Nach ‘ner knappen Stunde mit Rollator bin ich "geschafft".

Froh - wieder zu Hause zu sein!

.

.

Zurück zum Thema.

Habe mir nochmal passende Schalter für die WARNBLINKANLAGE angeschaut.

.

Schalter 3-polig aus China 🇨🇳

.

Gibt‘s schon für kleines Geld!

wie z.B. diesen:

.

www.ebay.de/itm/175248481585?mkcid=16&mkevt=1&mkrid=707-127634-2357-0&ssspo=ehzxiasbtme&sssrc=2349624&ssuid=VygE4YvWTb2&var=&widget_ver=artemis&media=COPY

.

Montagebeispiele gibt‘s auch.

Und noch ein Vorschlag - speziell für Erwin‘s Hexe!? 😉

Zumindest... in der passenden Lackierung gefunden. 😁😎

.

.

Viele Grüße,  👋 und noch‘n schönen Abend allerseits.

.

Fritz   😉

.

RE: Warnblinkanlage, 29 Nov. 2022 21:37

Hallo Fritz

Danke für den Tip, habe diesen Schalter sofort bestellt. Habe allerdings recht schlechte Erfahrungen mit Lieferungen aus China gemacht. Die Hälfte aller Pakete ist nie angekommen, und wenn doch schonmal nach vielen Wochen (einmal hat es 4 Monate gedauert). Aber bei dem Preis ist es mir egeal. Mittwoch oder Donnerstag ist meine Warnblinkanlage da. Ich werde sie sofort einbauen, zuerst einmal wie früher schon mal in den Wartungsdeckel unter der Sitzbank. Und sollte der Schalter ankommen und mir gefallen wechsle ich es halt, mal sehen.

Gruß

Erwin

RE: Warnblinkanlage, 02 Dec. 2022 16:29

Hallo zusammen

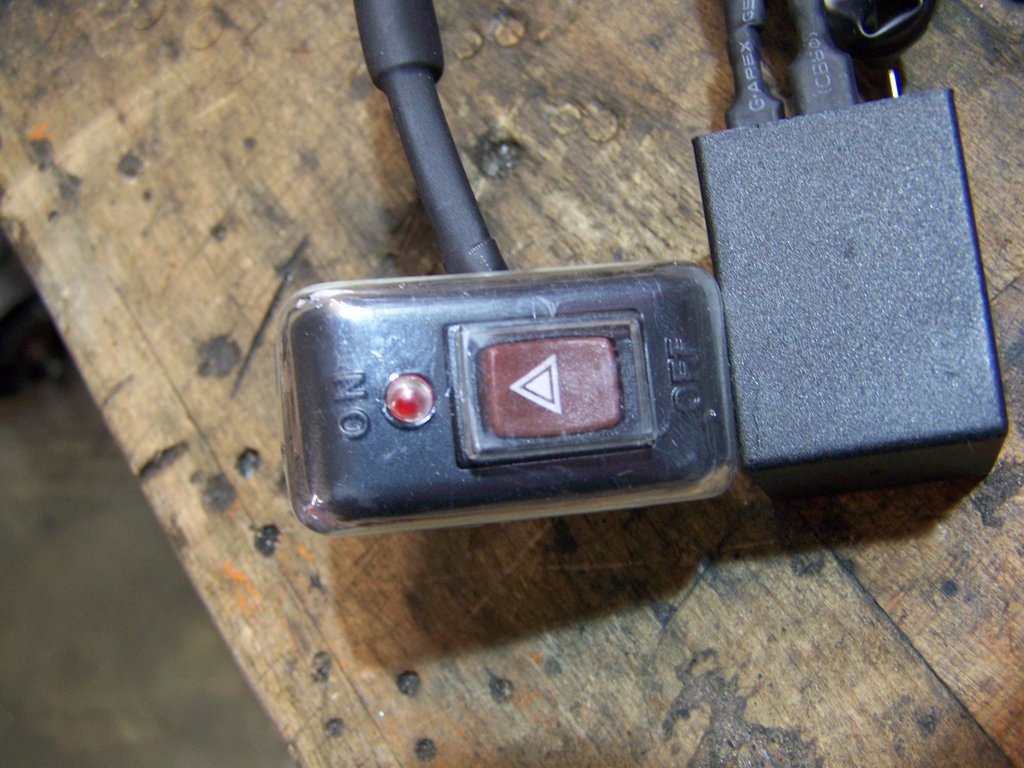

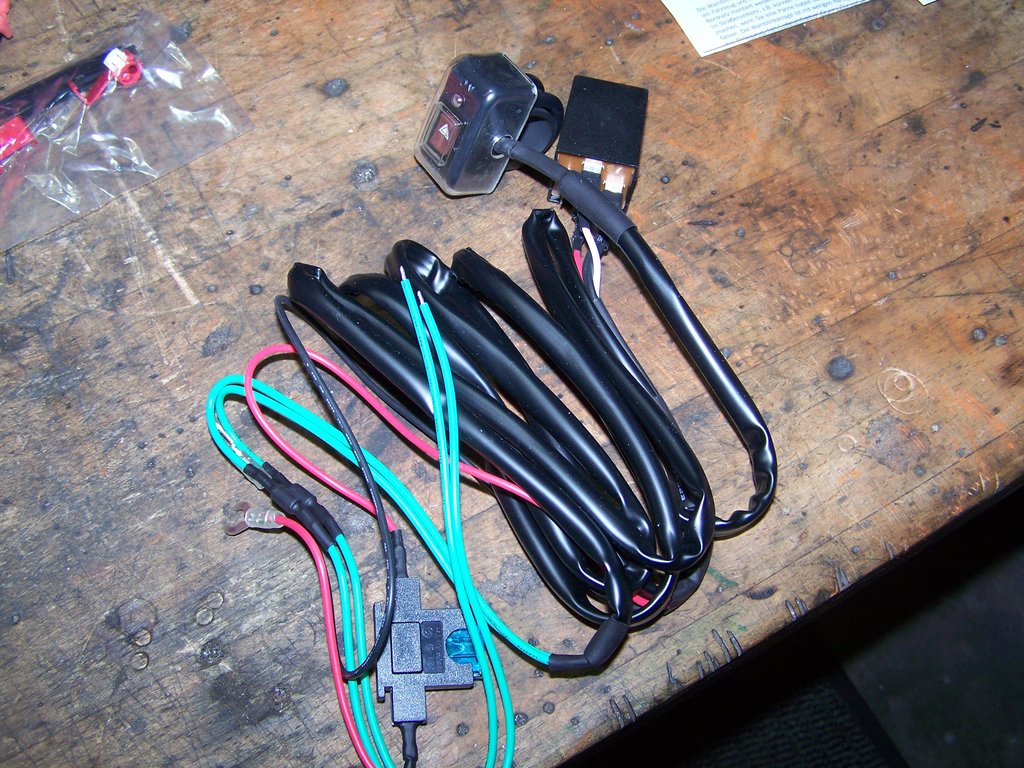

Heute kam das Paket mit der Warnblinkanlage an. Im Prinzip die gleiche wie ich sie ganz früher schon einmal hatte. Der einzige Unterschied ist halt das das Kabel aus dem Schalter nach unten rauskommt, bei dem alten kam es hinten raus was die Montage veranfachte. Aber egal Da ich ihn im Bereich Wartungsklappe montieren will brauche ich vorne garnicht dran sondern kann alles unter dem Sitz montieren, gut so.

Zeige die fertige Montage noch an, im Moment zu kalt für die Garage und deswegen will ich keine Heizung anmachen

Gruß

Erwin

RE: Warnblinkanlage, 20 Dec. 2022 13:35

Hallo zusammen

Da es in der Garage bei mir heute 11 Grad waren/sind habe ich mal angefangen die Warnblinkanlage zu montieren. Und habe mich ziemlich über mich selber geärgert. Als ich nachgesehen habe wie ich die Kabel lege stellte ich fest das ich vor Jahren die alten Kabel einschließlich Relai habe dringelassen habe und nur Stromzufuhr abgeklemmt habe. So war es ein einfaches nur den Schalter anzuschliessen und zu testen. Ergebnis: Alles fertig und alles funktioniert

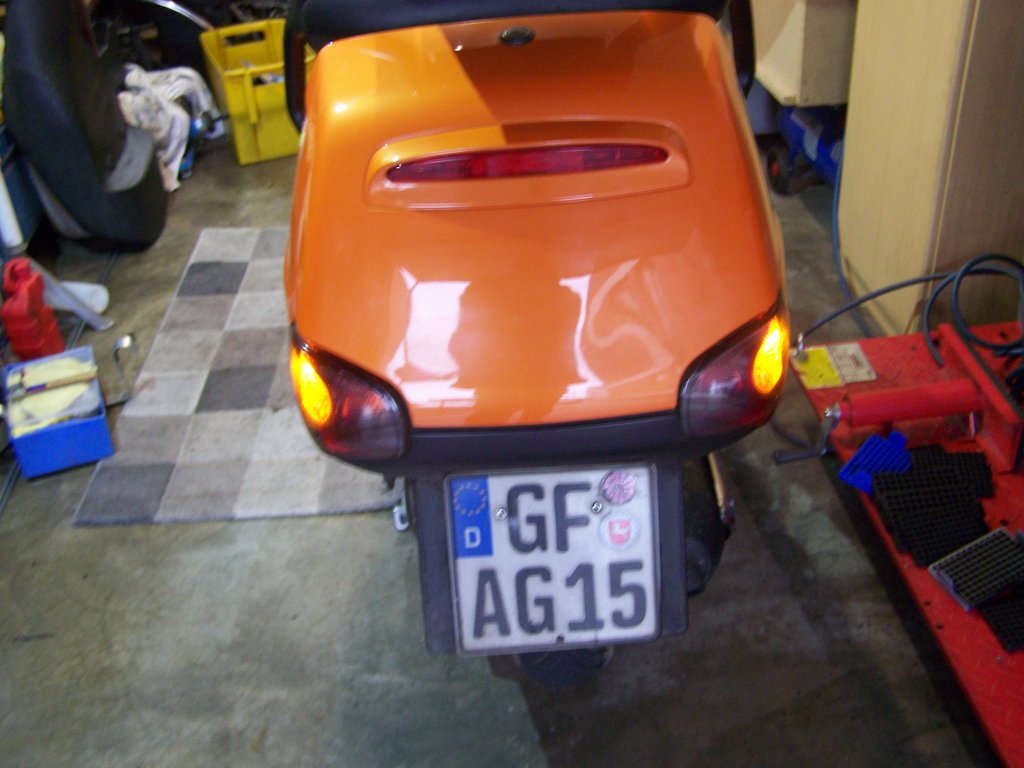

Aufnahme im Betrieb von hinten-

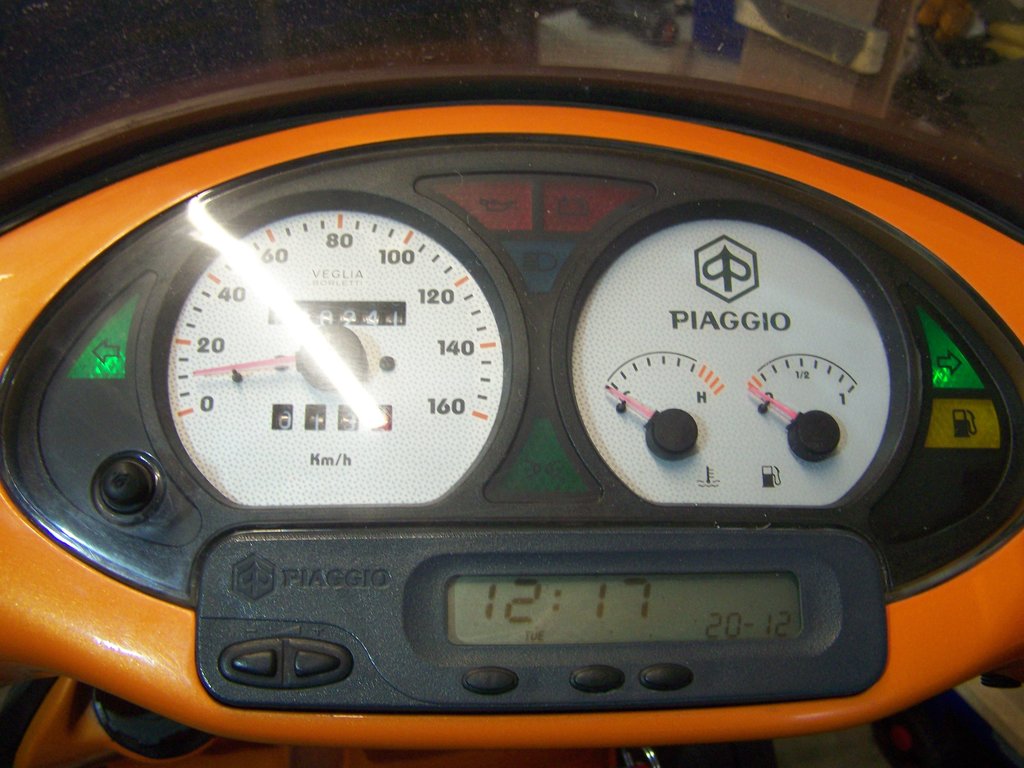

Beide Blinkerleuchten zeigen an.

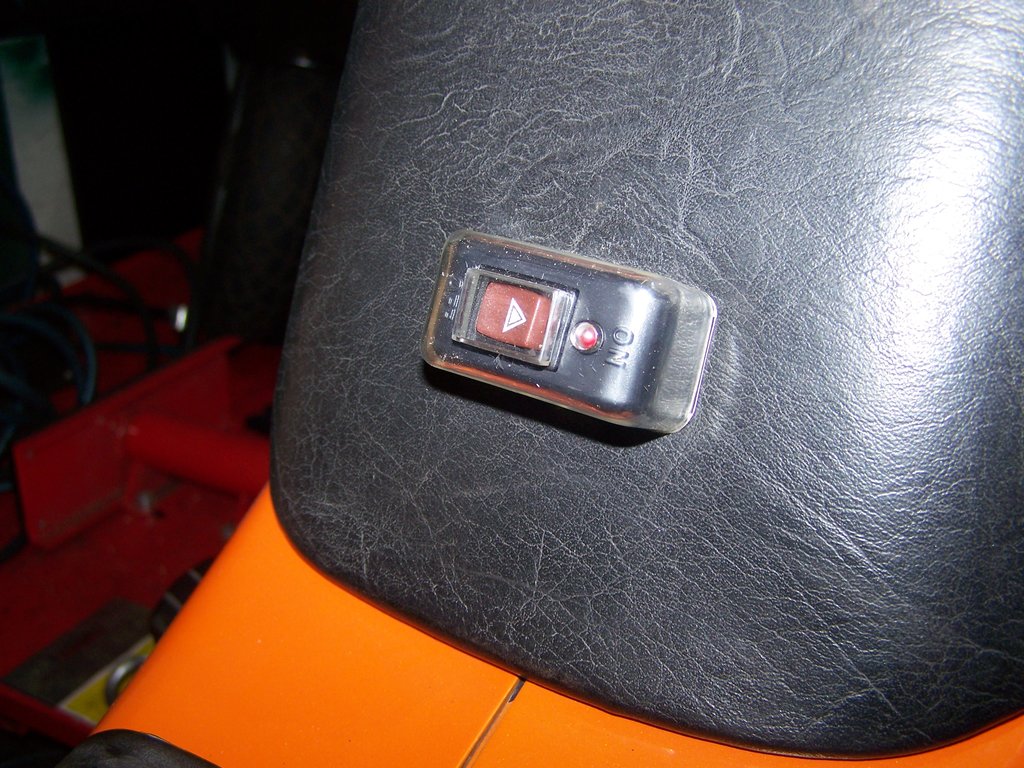

Habe den Schalter auf die Klappe unter dem Sitz befestigt und den Schalter der Loius Anlage genommen. Der zusätzlich bestellte Schalter hatte andere Kabenfarben und damit tue ich mich schwer.

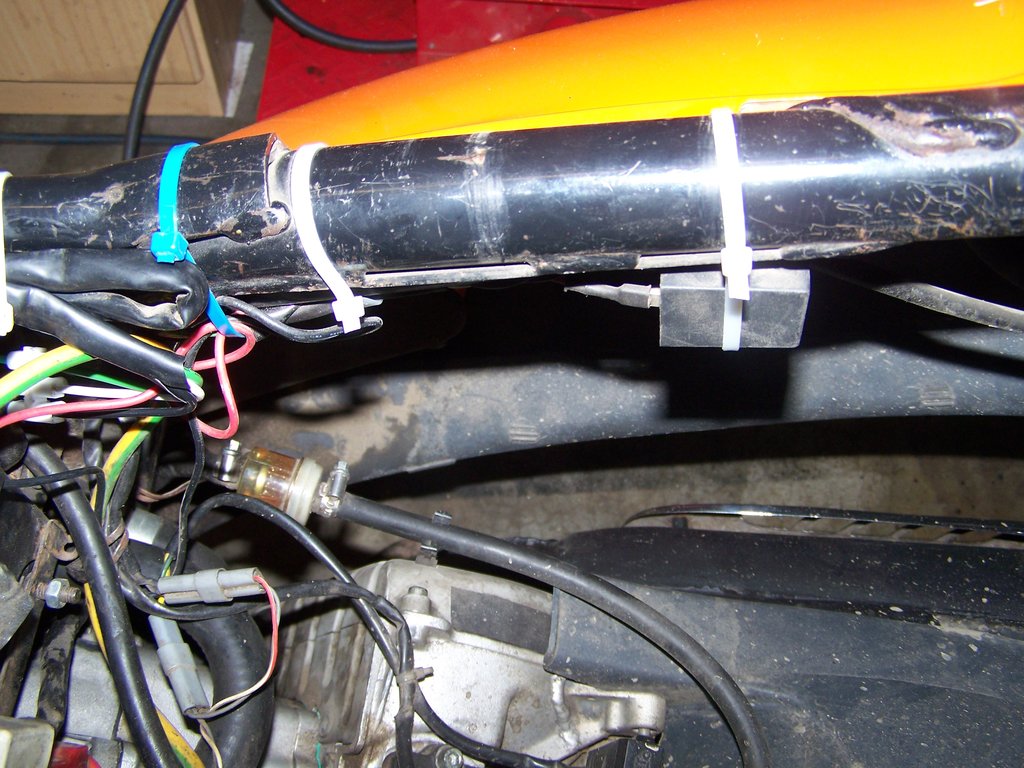

So liegen die Kabel einschließlich Relai schon seit Jahren.

Also alles erledigt, habe auf die Art auch gleich mal Nummerschildbeleuchtung gereinigt, war total zugedreckt.

Gruß

Erwin

RE: Warnblinkanlage, 20 Dec. 2022 19:41

Gunamt Erwin,  😉

.

Wieso hast Du Dich über Dich selber geärgert? 🙄

Dass Du vergessen hast, dass Du die alte Verkabelung in der Hexe belassen hast...

hat im Endeffekt doch dafür gesorgt - dass Du entschieden weniger Arbeit mit neuer Verkabelung hast!  👍

.

Wie hast Du den WARNBLINK-SCHALTER von "D. Louis" in der SERVICE-Klappe unterm Sitz befestigt?

(vorgesehen ist doch eine Lenker-Befestigung für 22mm Lenkrohr)

Von Außen nicht zu erkennen. 🔎 🤓

.

.

Die KABEL-FARBEN wählt jeder Hersteller anders.

Die Funktion des chinesischen "Warnblinkschalters" 🇨🇳

lässt sich einfach mittels eines PRÜFSUMMERS herausfinden.

(oder Ersatzweise mit 12 Volt ⚡)

.

Anhand des Schaltbilds vermutlich:

.

Rot = + Plus   Blau = - Minus/Masse   Weiss= geschaltete Leitung

.

also ähnlich beim Louis Schalter - die grüne(n) Leitung(en) 😉

.

.

Aber Deine Lösung gefällt mir auch!  ✌️

.

.

Jetzt kannst Du zum Fest 🎄 auch "Warnblinken"!  😁

.

Gruß,   👋  und Frohe Festtage @ all.  🎅

.

Fritz      😉

.

RE: Warnblinkanlage, 20 Dec. 2022 20:21

Hallo Fritz

Den Schalter, bei welchen das Kabel ja nach unten ging, habe ich aufgemacht und die Rückseite entfernt. In die Kunststoffrückseite ein 11 mm Loch gebohrt um das Kabel nach hinten rauszuführen. Dann Rückseite wieder montiert und in die Wartungsklappe auch 3 Löcher gebohrt. Einmal 11,5 mm und zwei mal 3mm. Dann das Kabel durchgesteckt und von der Innenseite den Schalter mit 2 Stück Blechschrauben (2,5 mm) auf die Klappe geschraubt. Durch das Anziehen der Schrauben wurde die Plastikhülle des Schalters geklemmt so das er zumindest Spritzwasser geschützt ist. Dann das Kabel gekürzt und alle drei Adern mittels Lüsterklemme angeschraubt. Und zwar nur solang das ich die Klappe jederzeit für Wartungsarbeiten abnehmen kann aber nicht ein Meter Kabel rumfliegt. Finde es sieht so ordendlich aus, kann ich mit jeder Hand erreichen (auch beim Fahren). Warnblickankage funktioniert ohne Zündung. Damit sie mir kein "Trolli" bei längerem Abstellen einschalten kann ich noch einen Schalter in die Stromversorgung gelegt (wird aber normalerweise nicht benutzt).

Gruß

Erwin
