Meine Holde und ich haben uns vor einiger Zeit eine Hexagon EX150 als Gespann geholt. Letztens kam sie an "Nix geht mehr und starten geht auch nicht!". Für mich als Kfz-Mechaniker sollte das eigentlich kein Problem sein ...

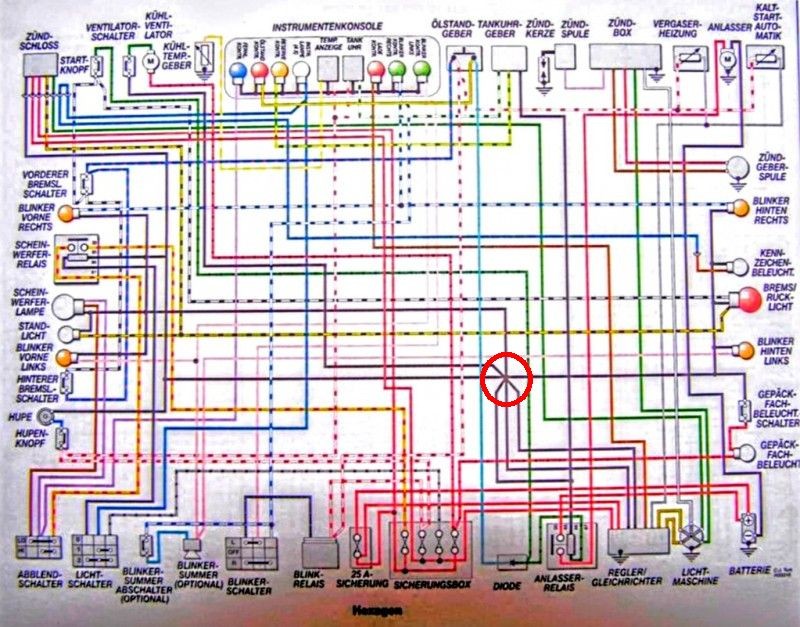

Von hier den Schaltplan runtergeladen und ausgedruckt. Also ran - erstmal sehen, was überhaupt geht ...
Mit Kickstarter springt sie an, aber E-Start ... nix. Also schön nach Plan von der Batterie ins "Eingemachte".

Batterie ist i.O. (war vom Vorbesitzer frisch erneuert worden).Oh - eine Sicherung ... wow 35 A, aber sieht gut aus. Doch halt, wie war das mit den Pferden vor der Apotheke? Multimeter raus und ... Unterbrechung! Sicherung erneuert und jetzt gehts wieder - oder doch nicht? 🙂🤔

Jetzt geht der E-Starter, Ladekreis ist auch i.O. (Batterie wird mit ~ 14 V geladen). Tankanzeiger, Hupe, Ölkontrollämpchen und Blinker rechts.🧐😐🙂

Licht (Standlicht, Abblend- und Fernlicht), Instrumenten-Beleuchtung, Temperaturanzeige, Bremslicht und Gepäckraum-Lampe gehen nicht.🧐😐😔


Die Hexe treibt mich langsam zum Wahnsinn ... habe jetzt 3-4 Stunden dran gesessen. Gepäckraum-Lampe hat 12 V an der Fassung, aber sie leuchtet nicht. Zündschloß schaltet m.E. alles richtig durch und alle Sicherungen (4-er) geprüft und 2 erneuert (obwohl eigentlich i.O.). Inzwischen kann ich die Verkleidungen blind ab- und anmontieren ...

Hat jemand ein ähnliches Problem und einen Tipp für mich?

Gruß Holger

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 14 Sep. 2023 19:02

Was du beschreibst, klingt nach Massefehler.

Überprüf mal die Masseverbindungen und die Massebänder.

Bei mir war das Masseband von der Mortor/Getriebeeinheit defekt bzw oxidiert und dadurch floß ein zu hoher Strom, der die Sicherung beim Anlassen schmelzen lies.

Auch die Masseverbindungen zum Seitenwagen einmal überprüfen.

Gutes Gelingen !!

Wenn du nicht weiterkommst, melde dich bei mir.

Hast du die Hexagon CD mit den Serviceunterlagen ??

Hat mir sehr gut weitergeholfen.

beste Grüße

Roland

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 14 Sep. 2023 22:43

Hi Roland,

für mich klingt das auch erstmal nach dem Hexentypischen Massefehler. Wie viele andere hier habe auch ich ein dickes Massekabel zusätzlich vom Lima Regler und vom Motor direkt zur Matterie gelegt und seitdem waren solche diffuse Fehler weg. Vielleicht ist das auch bei dir so.

Gruß und gutes Gelingen

Dietmar

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 15 Sep. 2023 10:35

Ja - sowas ähnliches habe ich mir schon gedacht ... da scheint es eine Unterbrechung an einem Mehrfach-Massepunkt zu geben, ansonsten kann ich mir nicht erklären, warum z.B.der Blinker rechts geht und der blinker links nicht ...

Ich werde das mit dem zusätzlichen Masseband mal ausprobieren!

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 20 Sep. 2023 11:49

So - jetzt habe ich erstmal ein 10 mm² Kabel von der Batterie zum Rohrrahmen gelegt, aber keine Wirkung ...

Dann muß ich mal ein weiteres zum Motor und zum Lima/Regler legen.



Kann mir irgendwer sagen, wo dieser Massepunkt liegt? Dort laufen viele Masseverbindungen zusammen (sieht aus wie ein Massestern, an dem man etliche Kabelschuhe anschließen kann - gibt es öfters in PKW). Vielleicht hat sich ja dort auch eine (oder mehrere) Verbindungen gelöst ...

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 20 Sep. 2023 13:05

Hi Eddie,

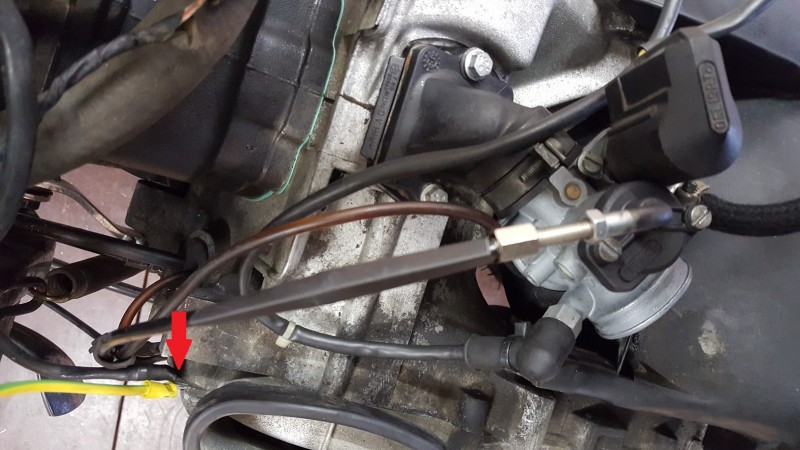

auf dem Bild - roter Pfeil - siehst das Hauptmassekabel von Batterie zum Motor. Das zusätzliche Massekabel sollte auch von Batterie zum Motor gehen, da der Anlasser kein eigenes Massekabel besitzt sondern über die Verschraubung Masse vom Motor bekommt.

Gruß

Dietmar

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 20 Sep. 2023 13:18

---

Martelli:

Hi Eddie,

auf dem Bild - roter Pfeil - siehst das Hauptmassekabel von Batterie zum Motor. Das zusätzliche Massekabel sollte auch von Batterie zum Motor gehen, da der Anlasser kein eigenes Massekabel besitzt sondern über die Verschraubung Masse vom Motor bekommt.

Gruß

Dietmar

---

Hallo Dietmar,

also da muß das Massekabel dran - allerdings hat meine Hexe keinerlei Schwierigkeiten via E-Starter gestartet zu werden. Es sind nur die Lichter und Blinker links, die nicht funktionieren. Naja - irgendwann muß es ja mal wieder funktionieren ...

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 15 Oct. 2023 15:44

So - nachdem ich mehrere Massekabel angeschlossen hatte, fiel mir noch die Diode auf. Nachgemessen und tatsächlich in Sperrrichtung mehrere MΩ Widerstand (soll ja so sein) und in Durchlassrichtung ... über 3 MΩ 😲 - das ist eindeutig zuviel.

Jetzt ging die Suche nach der Diode los ... bekommen habe ich sie über Kleinanzeigen für 17 € (incl. Versand). Eingebaut und trotzdem funktioniert nix - halt! Jetzt wird zwar beim Einschalten vom linken Blinker das Blinkrelais aktiviert, aber es blinkt nur der Blinker rechts und BEIDE Kontrollleuchten blinken mit (bei Blinker rechts nur die rechte Kontrollleuchte).

So langsam gehen mir die Ideen aus ...

Gruß Eddie

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 16 Oct. 2023 17:28

Hallo in die Runde, also solche Fehler können von alleine kommen aber häufig auch nachdem z. B. der Scheinwerfer abgeklemmt wurde. Einige Beleuchtungseinheiten werden durch den Scheinwerferkabelbaum geleitet. Ich selber habe auch schon einmal den Stecker des Scheinwerfers getrennt und nicht bemerkt dass er innerlich oxidiert war. Mehrfaches zusammenstecken der Verbindung und WD40 haben geholfen die seltsame Erscheinung zu beheben.

Grüße Dennis

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 19 Oct. 2023 11:06

---

Hexenklinik:

Hallo in die Runde, also solche Fehler können von alleine kommen aber häufig auch nachdem z. B. der Scheinwerfer abgeklemmt wurde. Einige Beleuchtungseinheiten werden durch den Scheinwerferkabelbaum geleitet. Ich selber habe auch schon einmal den Stecker des Scheinwerfers getrennt und nicht bemerkt dass er innerlich oxidiert war. Mehrfaches zusammenstecken der Verbindung und WD40 haben geholfen die seltsame Erscheinung zu beheben.

Grüße Dennis

---

Hallo Dennis,

Ja, solche Macken sind mir (als gelernter Kfz-Mechaniker) auch bekannt. Aber hier liegt der Fehler irgendwoanders. Vielleicht hat es auch was mit der zusätzlichen Elektrik vom Beiwagen zu tun - dort ist eine Benzinpumpe, die aus dem 20 ltr.-Zusatztank regelmäßig Benzin in den Haupttank vom Roller pumpt. Aber ich vermute mal, daß es doch ein Fehler im Kabelbaum ist und da kommt man nur mit einer Hebebühne dran ...

Ich liebe Elektrik-Fehler. Als ich damals mal einen FIAT mit defekter Tankuhr hatte, bin ich auch fast ausgerastet ... bis das ich endlich gemerkt hatte, daß FIAT seinen Namen zu Recht trägt (FIAT = Fehler In Allen Teilen). Die haben doch tatsächlich statt braune Kabel (eigentlich Standard) als Massekabel WEISSE Kabel genommenund ich wundere mich, warum der Tankgeber nicht funktioniert, denn die Zuleitung zur Tankuhr war ein (richtig!) BRAUNES Kabel 🤢.

Gruß Eddie

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 19 Oct. 2023 16:06

Ich hab jetzt keine Ahnung,wie der Stecker vom EX Scheinwerfer aussieht.Nicht der,der auf dem Leuchtmittel steckt.Aber wenn man bei der LX(T) diesen Stecker verkehrt rum aufsteckt (das geht !) ,dann bekommt man die tollsten Lichteffekte ....mal so nebenbei

Gruß Martin

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 20 Oct. 2023 20:33

Man kann den Stecker vom Hauptscheinwerfer drehen und zusammenstecken? Habe ich noch nie hinbekommen, da meine Stecker vom Scheinwerfer aus meiner Erinnerung bisher alle eine Nut hatten, was das verdrehen des Steckers unmöglich machte.

Aber nichts ist unmöglich, Piaggio!

RE: Elektrik-Problem Piaggio Hexagon EX150 ... Gespann, 21 Oct. 2023 10:47

Doch,Dennis,wenn das ein bißchen ausgefranst ist vom vielen auf/abstecken und etwas ausgeleiert,dann geht es relativ leicht.Den Unterschied von verkehrt zu richtig herum merkt man dann kaum....und dann schau mal ,wo es blinkt und leuchtet .

Gruß Martin
