Eigenartiges Spiel am Hinterrad..., 26 Nov. 2014 17:51

Hallo,

ich habe heute beide Räder zwecks Reifenwechsel demontiert.

Stellt euch nun folgendes Ausgangsituation vor:

Ich hocke vor dem Hintern der Hexe an der Seite des Auspuffes. Die rechte Hand greift unter das Hinterrad und die linke Hand lege ich auf das Hinterrad. Nun habe ich an dem Hinterrad mit der rechten Hand gezogen und mit der linken gedrückt.

Mir ist ein Spiel aufgefallen, welches aber nur in dieser Ausgangssituation vorhanden ist. Mache ich das ganze umgekehrt ist kein Spiel vorhanden...!

Meine Frage ist nun: Woher kommt dieses Spiel, welches meiner Meinung nach nicht wenig ist (ca. 2mm) und wie bekomme ich das weg?

Ich hoffe, dass ihr mir helfen könnt...

Grüße

Marcel

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 10:22

Moin Marcel,

Nach Deiner Schilderung tippe ich auf Spiel des Radlagers. (Wenn gleichzeitig die Lagerung der Schwinge OK ist!) Aber Du kippst nach Deiner Beschreibung ja nur das Rad!

Solltest aber vorab mal die Festigkeit (mit Drehmomentschlüssel) der Hinterrad/achs Mutter überprüfen! Und ob Blechkäfig und Splint sicher sitzen. Wenn der Splint fehlt, kann sich die Mutter evtl gelöst haben. Die Mutter sollte mit 120-130Nm (je nach Quelle) angezogen werden.

Das Radlager im Block macht eigentlich wenig Probleme. Schlimmer wäre ein Defekt des Gegenlagers der Achs+Getriebeausgangs-Welle im Getriebedeckel! Denn dann müßte das Getriebe raus!

Überprüf aber erst mal den richtig festen Sitz der Mutter!

Gruß,

Fritz

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 12:38

Hallo Fritz,

wenn ich das Hinterrad so packe, wie beschrieben, dann bewege ich die komplette Einheit, an der auch der Motor sitzt... Wenn ich dies mache und schaue unter die Hexe, kann ich sehen, dass sich das ganze Gestell bewegt... Das Rad hat kein Spiel... Ist die Motoraufhängung defekt (Puffer)...? Wie aufwendig ist der Wechsel der Puffer (oder wie die Dinger auch heißen)...?

Grüße

Marcel

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 13:26

Hi

Wie schon per PN besprochen:
Deine Schwinge wird es sein. Schau nach dem Zustand der Metall-Buchsen und mach die ggf. mit neu.



RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 14:37

Wie aufwendig ist der Einbau? Kann ich das alleine im Hof erledigen?

Ich bin etwas suchfaul... Gibt es hier eine bebilderte Anleitung?

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 14:50

Der Motor kann drin bleiben. Brauchst nen Wagenheber um den Block abzustützen. Auspuff-Endtopf ab machen, Krümmer runter. Die Schwinge ist ein Mal am Rahmen befestigt und am Motorgehäuse, je eine lange Steckachse mit Mutter, 17er Schlüsselweite (also 2 17‘er). Beim Anziehen unbedingt Drehmoment beachten. Die Werte aus dem Piaggio Buch sind zu hoch und Du hast nen Vibrator. Etwa 22-25 Nm mache ich.

Die Schwinge selber wird ebenfalls durch eine Steckachse gehatlen. Hier zieht man hinterher wieder so fest, dass sie sich in sich selber noch gut bewegt. Du prügelst die alten Plastik Buchsen raus, alte O-Ringe ab, Metallröhrchen fallen dann fast von alleine raus. Entrosten / säubern, mit viel neuem Fett zusammen und alles wieder zusammen / einbauen.

Der Aufwand ist echt überschaubar!

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 15:39

Du hast ne 95er Hexe laut Profil. Erfahrungsgemäß sind in diesem Alter die Hüsen komplett vergammelt. Besorg dir am besten gleich das Komplettset. Dann haten auch die Kunstoffbuchsen wieder ne Weile, und warscheinlich vibriert die Kiste bei angezogener Schwinge nicht so stark.

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 15:48

Vielen Dank für die Hilfestellungen... Aber gibt es auch etwas bebildertes dazu... Irgendwie traue ich mich nicht daran...

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 19:55

Vielleicht hilft Dir das Bild von "Knifemaker"-Karstens fertig-vor-montierter "Papa-Schwinge" weiter

Die "PAPA-Schwinge" ist nicht mit Plastik,- sondern "NADELLAGERN" ausgerüstet... und somit entschieden Lang-lebiger!

Aber so "ähnlich" sollte Deine ÜBERHOLTE Schwinge auch aussehen!

@ Karsten,    Soeben bei Dir im Fred geklaut!   Evtl findet "bootleg"-Holger ja auch noch ne entsprechende Explosionszeichnung dazu?

Gruß und Gunamt,

Fritz

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 20:26

Danke, Fritz...

Kann ich das Teil, welches man auf Deinem Bild sieht, komplett ausbauen, wenn die Hexe im Hof steht...? Ich will damit sagen: Motor von unten aufbocken und das Teil demontieren...? Oder "klappt" mir die alte dann zusammen? Oder muss ich die Buchsen nach und nach am/im Roller rausholen...?

Wenn man das komplette Teil ausbauen kann, wäre der Rest ja kein Problem...

Grüße

Marcel

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 20:36

Die Vorgehensweise hat Dir Dennis Oben im Fred schon beschrieben! Also nur Hoch-scrollen...

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 20:37

Lager PLUS Kunststoffbuchen ist die CNC Racer Schwinge...also vom Markus umgebaut.

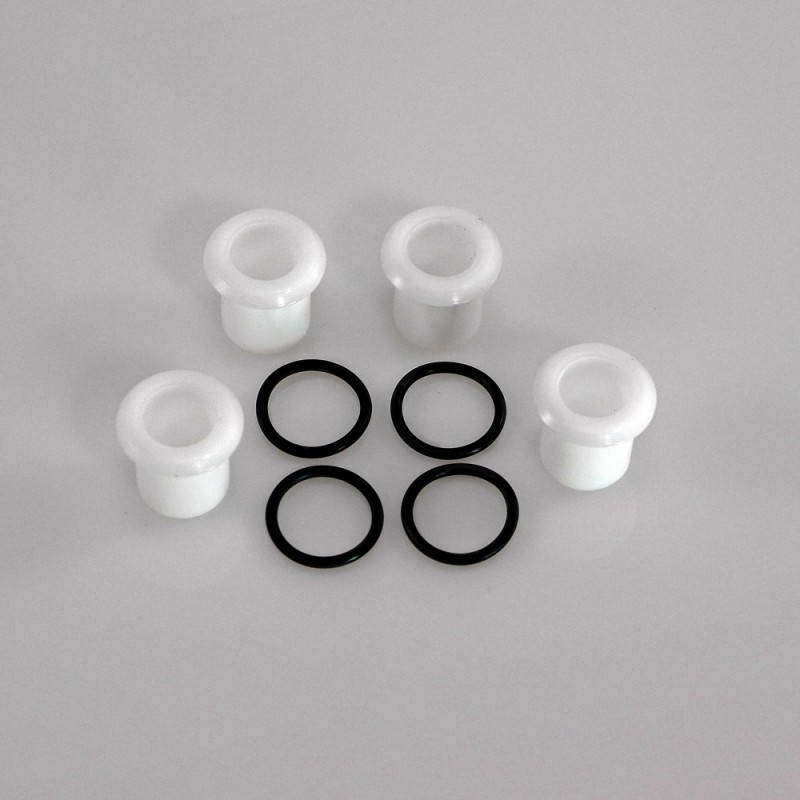

Bild bei Hansi geklaut(zeigt die ori papaschwinge) Normalerweise hat ne nicht umgebaute schwinge nur die Plastikbuchsen.:

Knatternde und bollernde Grüße, Karsten

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 20:42

Nur hier hat die Buchse keinerlei Lagerungsfunktion, sondern distanziert hier nur.

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 20:48

jepp, wäre ja sonst auch Blödsinnig

@Dennis: Die Produktbilder kommen mir seeeehr bekannt vor

Knatternde und bollernde Grüße, Karsten

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 20:58

Zum verdeutlichen:

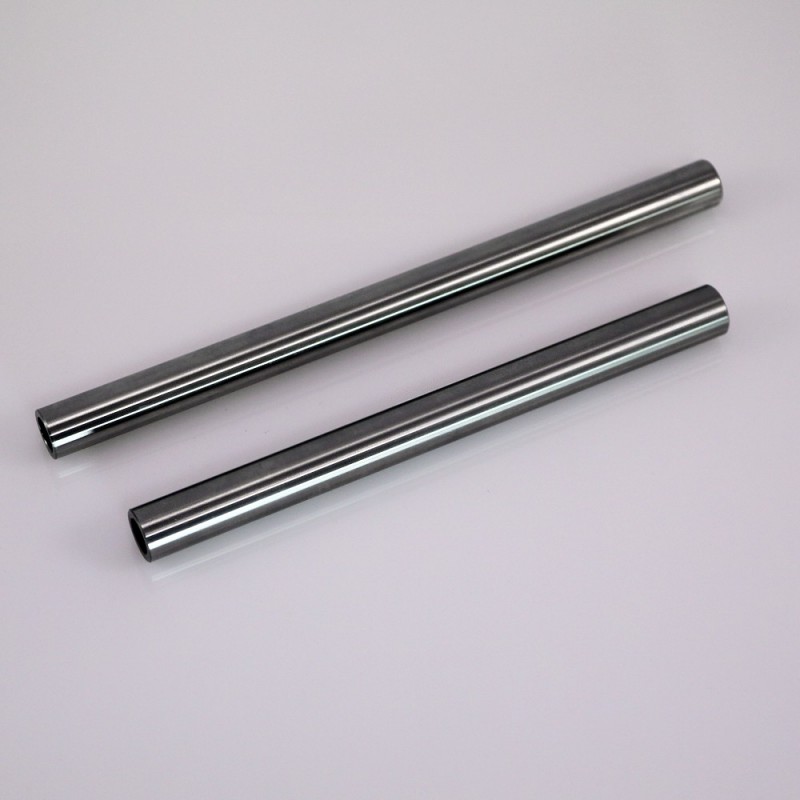

Röhrchen mit den Lagern und Buchsen(aus dem Runner Forum geklaut):

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 21:16

Aus der Rep-Anleitung geklaut:

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 21:52

Hallo,

Wenn du schon die Schwinge rausmacht, solltest du mindestens noch die gr0ße Silentbuchse überprüfen und gegebenenfalls auch tauschen.

Die kleinen Silentlager in den Befestigungsaugen des Motorblockes sind meistens noch gut, aber wenn schon alles auseinander ist, würde ich die auch noch überprüfen.

lg, Martin

RE: Eigenartiges Spiel am Hinterrad..., 27 Nov. 2014 23:58

---

Knifemaker:

jepp, wäre ja sonst auch Blödsinnig

@Dennis: Die Produktbilder kommen mir seeeehr bekannt vor

Knatternde und bollernde Grüße, Karsten

---
