Vordergabel ausbauen super gtx 125, 25 May. 2022 08:31

Moin Moin.

Schrauben die ich sehen und fühlen kann sind alle ab.

Sehe zwischen der Halterung und dem Dampfer sogar einen Spalt.

Fühlt sich an als würde irgendwas von oben noch "festhalten".

Muss ich den von unten erst öffnen, damit sich öben was löst?

Die Explosionszeichnung sieht auch merkwürdig aus und nicht so wie es in der Realität aussieht

Hat jemand eine Idee?

Ich muss die simmerringe tauschen. Ein Dämpfer ist schon trocken.

Anbei noch ein Bild. Ich hoffe auf schnelle Hilfe.

Vielen Dank

RE: Vordergabel ausbauen super gtx 125, 25 May. 2022 14:38

Hallo Malte,  😉

.

Die Gabel einer Super Hexagon habe ich noch nicht ausgebaut.

Aber bei verschiedenen Motorrädern schon.

Bei den meisten Telegabeln werden die Dämpferelemente von Unten mit einer Schraube gehalten!

.

Hier die Lösung von der Schrauberhilfe Seite von D. LOUIS hilft Dir evtl weiter!?

.

Foto vom Lösen des Dämpfereinsatz.

Anstelle des speziellen Gegenhaltewerkzeugs (links) habe ich einen normalen BESENSTIEL benutzt. 😮

.

Anschließend das Standrohr mit den ganzen "Innereien" noch Oben herausgezogen.

Vorher auf den Kopf stellen - damit das Dämpferöl herauslaufen kann!

(wenn keine Ablaßschraube vorhanden ist)

.

m.louis.de/magazin/rund-ums-bike/schraubertipps/gabeldichtringe

.

.

Gruß  👋 und gutes Gelingen. 🛠️

.

Fritz   😉

.

.

Fortsetzung:

.

evtl hilft Dir das Video 🎥 vom Gabelwechsel der PIAGGIO NRG etwas weiter!?

Von Deiner Super Hexagon habe ich leider nix Passendes gefunden.  😢

.

.

Hier geht‘s zum Video:

.

youtu.be/hNtdLLZmx0s

.

Es gibt auch noch Teil 2!

Das Video kannst Du Dir ja im Anschluss anschauen. 🤓

.

Noch eine Lösung ohne ausbauen der Gabel , 🎥

.

youtu.be/el4P2bEE13c

.

Gruß  👋

.

Fritz  😉

.

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Vordergabel ausbauen super gtx 125, 25 May. 2022 17:03

Danke für deine Antworten und die Mühe.
Die Videos kenne ich schon. Hilft leider nicht weiter.
Beim Video mit der CT, löst er oben auf dem Dämpfer eine Mutter.

Sowas in der Art vermute ich bei mir auch, was die Dämpfer daran hindert rauszukommen.
Wenn ich oben ans Ende fasse fühle ich allerding eine Vertiefung aber in dieser weder eine Sechskant, noch ein Inbus oder ähnliches.

Bin mir sicher, dass oben noch etwas hält, finde/sehe es aber nicht.
Ich besorge mir gleich eine Endoskopkamera und wollte dann mal weiterschauen.

Ich hoffe sehr, dass sich hier noch jemand meldet der mir das ganze verkürzen kann.
Ansonsten bin ich ggfs derjenige der hier ein Tutorial schreibt.

Das allerschlimmste ist aber, dass die Explosionszeichnung nicht ansatzweise so aussieht und auch nichts von einer Sicherungsnummter/Sprengring zeigt

RE: Vordergabel ausbauen super gtx 125, 25 May. 2022 18:44

Gunamt Malte,  😉

.

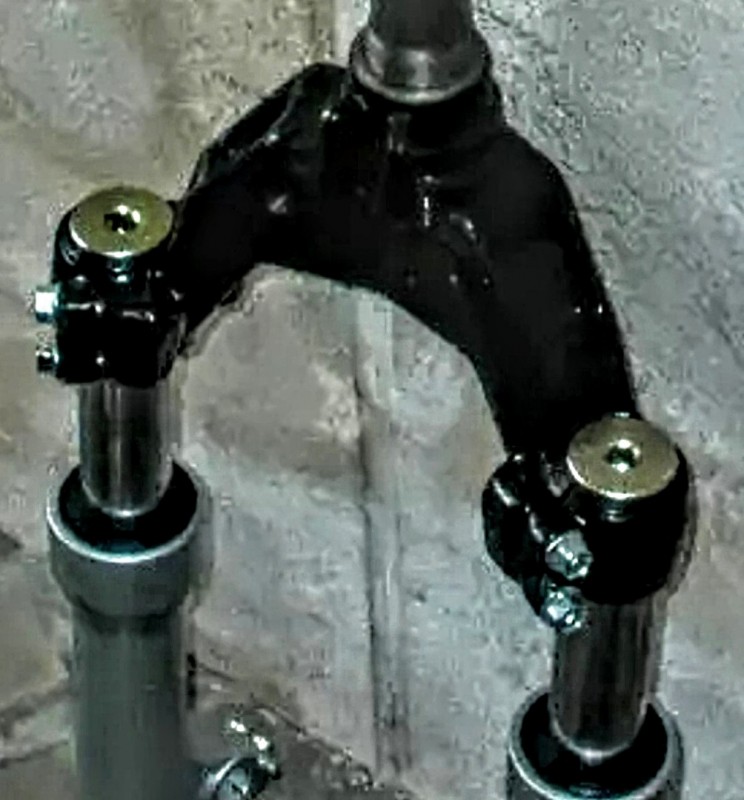

Hat ewig gedauert, ein einigermaßen klares Foto der Telegabel zu finden.

Evtl. mußt Du erst die Verschlußstopfen der Standrohre oben ausschrauben.(!?)

Das sieht mir nach Inbusschlüssel aus.

.

nochmals vergrößert.

.

von der Gegenseite betrachtet.

.

Das Foto mit Vorderrad zeigt auch keine Schraube.

Nur Dreck!

.

Die "Explosionszeichnung" hat wirklich wenig Ähnlichkeit!  ☹️

.

.

.

Gruß  👋

.

Fritz   😉

.

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Vordergabel ausbauen super gtx 125, 25 May. 2022 19:43

Vielen Dank Fritz. Ich werde mich mit Zahnbürste und Endoskopkamera bewaffnen und mir das ganze nochmal ansehen. Ich gebe dann Feedback

RE: Vordergabel ausbauen super gtx 125, 25 May. 2022 22:33

Sie sind raus. Welch ein Glück 😍

RE: Vordergabel ausbauen super gtx 125, 26 May. 2022 07:50

Moin Malte !

Für mein Verständnis ....du löst die Schrauben (18) oben ,kannst den Holm entnehmen und schraubst dann die große Inbusschraube aus.Danach kann man das Standrohr entnehmen und alles zerlegen ? Sind die Simmerringe ohne rausdrehen der Inbusschraube zu tauschen ? Inbusschraube raus und Öl mit der vorgegebenen Füllmenge ( wieviel mL ?) nachfüllen ? Sieht dann eigentlich ganz einfach aus  !

Gruß Martin

....welches Öl füllst du ein ?

RE: Vordergabel ausbauen super gtx 125, 26 May. 2022 14:22

Mahlzeit Malte,  😉

.

Was ist raus?  Erstmal nur die Standrohre...  oder auch schon die Staubschutzkappen - die Drahtklemmen + die Simmerringe!?

.

Mußtest Du die Verschlußstopfen der Gabel - oben von den Standrohren vorher mit dem Inbusschlüssel abschrauben - um die Standrohre ausbauen zu können?

Oder saßen sie nur fest, wegen Korrosion?

Fragen über Fragen... Du wolltest doch Fotos 📸 machen. Mit der Endoskop-Kamera. 😁 😁

.

Zum einfacheren Verständnis der Gabel, habe ich mal eine Explosionszeichnung von der Piaggio TPH125 4-Takt (Bj. 98-06) eingestellt.

Die kommt Deiner Gabel ziemlich nahe.

.

Foto: TPH 125 4T. Explosionszeichnung

.

Ich lasse mich überraschen, wie Dein "TUTURIAL" der Gabelreparatur ausfällt.  👍 😉

Bisher habe ich noch Nix von der Super Hexagon GTX mit 12" gefunden.  ☹️

.

Heute an "Vattatach" hast Du bestimmt Zeit zum Schrauben!?  🛠️  🍺

.

PS+edit:

@Blauhexer Martin

Zum Thema "Gabelöl" hat Malte sich schon in einem separaten Beitrag geäußert.

.

335576.forumromanum.com/member/forum/entry_ubb.user_335576.1124692132.1137345917.1137345917.1.gabeloel-hexagonforum.html

.

.

Gruß,  👋  weiterhin gutes Gelingen!  Und schönen Vatertag @ all.  🍻 Hicks🍷

.

Fritz   😉

.

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Vordergabel ausbauen super gtx 125, 27 May. 2022 08:12

Moin Moin. Bedingt durch den Vatertag habe ich als Vater von zwei kleinen Kindern keine Zeit gehabt leider.

Es ist aber nun alles soweit, dass ich sie wieder einsetzen kann. Ich werde nächste Woche Mal ein Tutorial dazu schreiben. War auf jeden Fall alles nicht so einfach, wie ich es gehofft hätte.

RE: Vordergabel ausbauen super gtx 125, 31 May. 2022 09:53

Beitrag ist erstellt, Anleitung geschrieben
