Neuer Photonengenerator (DE-Scheinwerfer), 31 Oct. 2013 18:34
|

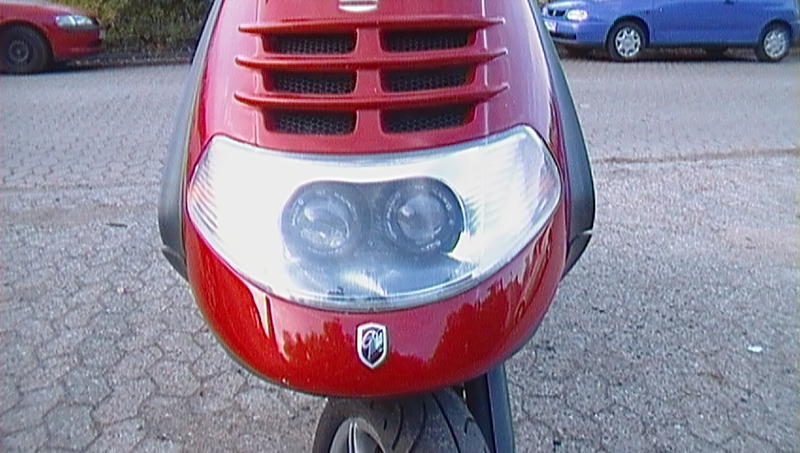

Ich war es,wie viele von euch, Leid mit dem ermattenden Reflektor.Darum hab ich mal was probiert,was dem ein Ende macht.Bei P*L* die DE Einheit für 59,95 besorgt und dann gings los.Alten Reflektor raus und zurecht gesägt,so das die neuen Scheinwerfer reinpassen.Bilder dazu gibt´s seit gut 1 Woche in der Technik-Gallerie Das Ergebnis war recht zufrieden stellend

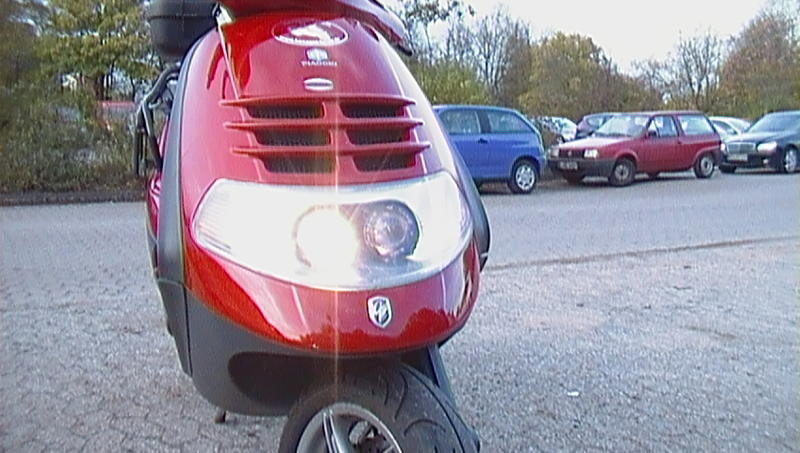

Abblendlicht

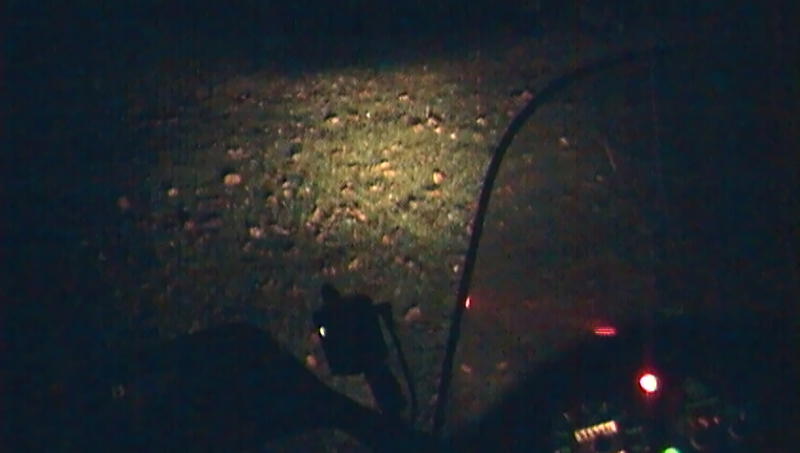

Fernlicht
Abblendlicht

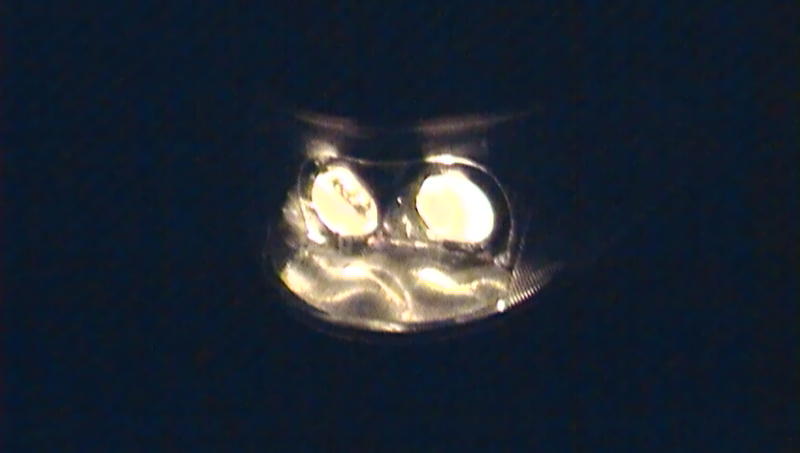

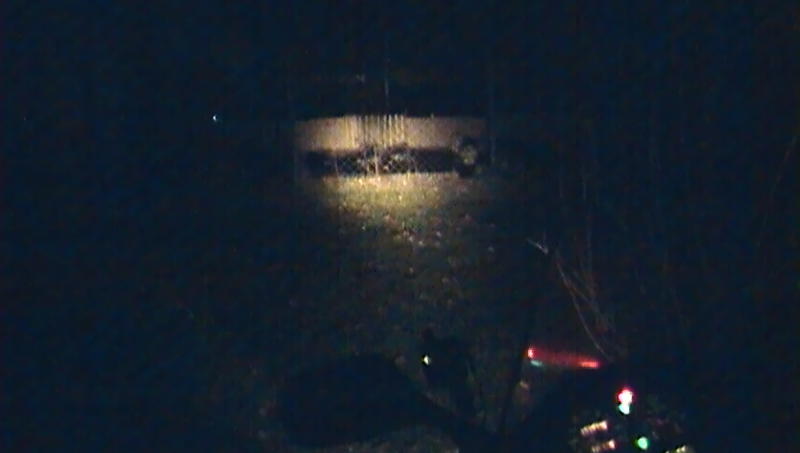

Fernlicht

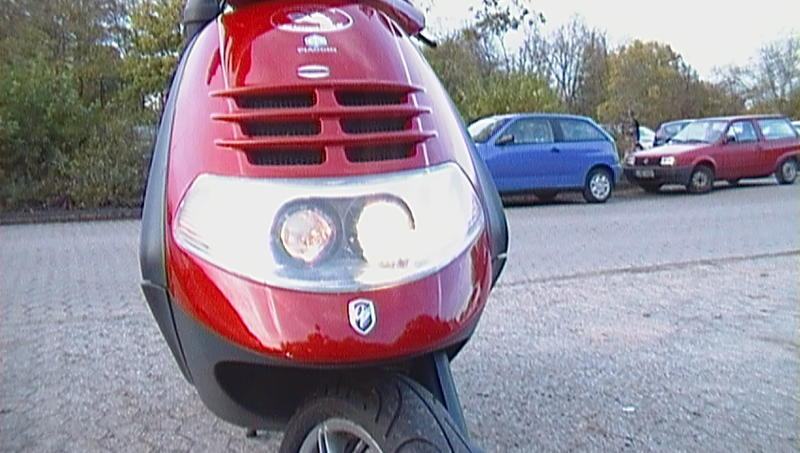

Ob ihr´s glaubt oder nicht :Das ist Standlicht (meine Kamera hat Probs bei Nacht:()

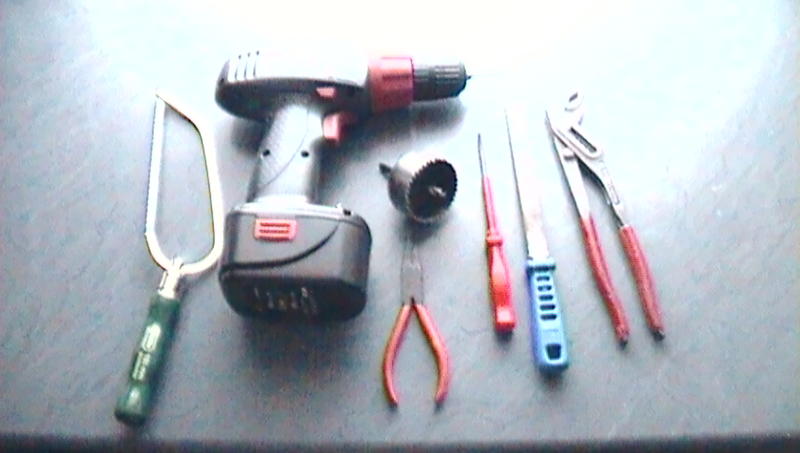

dieses Werkzeug brauchte ich und ein "Dremel" mit Trennscheibe
Da die ganze Sache mit H3 Birnen funzt ist noch reichlich Möglichkeit zum Tuning.
Ich kann jedenfalls auch so über´s neue Licht nicht meckern
Die ganze Aktion dauerte rund 7 Tage,immer eine dreiviertel bis 1Stunde nach Feierabend gebastelt
Viel Spaß beim Nachbauen.......
Gruß Martin
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurück
________________________________
Keine halben Sachen : Volltakter !
NACHTRAG : Durch die Verwendung von Silikon zum ersten Fixieren der DE-Scheinwerfer im Restreflektor haben sich diese durch die Wärmeentwicklung der H3 Birne entstandenen Dämpfe innen gelblich verfärbt ! Das heißt,die Silikondämpfe haben sich durch Belüftungsöffnungen auf der Linseninnenseite,auf der Birne und dem Reflektor niedergeschlagen und einen erheblichen Lichtverlust verursacht.Möglicherweise hat auch die weitere Verwendung von Epoxydharz+Härter dazu beigetragen.Also beim Nachbau keine !!! Klebemittel verwenden.Es werden bei P#L# passende Winkel angeboten,die man bearbeiten könnte durch Verschrauben z.B. Die Scheinwerfer würden damit auch etwas tiefer im Gehäuse plaziert und somit mehr Platz nach hinten schaffen,die originale Abdeckgummikappe müßte dann noch passen. Wünsche allen viel Erfolg beim Nachbau.Erkundigt euch vorher bei eurem TÜV,scheint jeder Ingenieur etwas anders zu sehen.Die Höhenverstellung und korrekte Einstellung muß natürlich gegeben sein ! So,neue DE Einheit fertig gestellt und gestern Probe gefahren.Selbe Best.-Nr.,aber im Reflektor "bauchiger" geformt als die alten DEs.Neue Bilder dazu in der Technikgallerie.Etwa gleiche Bauzeit,auch wg. viel probieren.Die Ori.-Gummikappe passt wie im 1.Versuch nicht !Im Vergleich zu einem neuwertigen LX Reflektor scheint das Licht etwas enger gebündelt und leicht farblich an den Rändern,vermutlich durch die Lichtbrechung der Linse.Habe auch mal versuchsweise Xenonbrenner eingesetzt,ist nur marginal heller lohnt aber nicht wirklich.Lieber eine "Tuningbirne" einsetzen.---Bei Louis gibt´s 50mm DEs bei denen der dazu gehörige Doppelrahmen zumindest von der Breite her in die Originalaufnahme des LX Gehäuses passen könnte--- Scheinwerfer wieder "rückgebaut". Trotz eigener Gummikappen der DEs sind die Fassungen völlig verrostet nach 3/4 Jahr Einsatz.Da wird wohl auch der Reflektor gelitten haben,anders läßt sich die stark nachlassende Leuchtstärke kaum erklären.Waren wohl zu billig.....Zulassungsmäßig sollte es jedoch klappen,da sich die DEs mit samt Höheneinstellung ja beim LX Gehäuse in einem Klarglasgehäuse befinden.Dazu nochmal die StvZo um #51ff. nachlesen...
Gendert von Blauhexer am 7.Jun.2015 19:46
|
|
| |
|
Speed1050
1353 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 31 Oct. 2013 19:24
|
Ja ist doch ein Super Ergebnis,denke da werden viele Leute darauf zurck greifen
|
|
| |
|
rossoroter
1996 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 31 Oct. 2013 19:45
|
Man man Martin :
Eine Tolle Arbeit !,
und eine Super Lichtausbeute !.
Ich bin Sehr beeindruckt !.
Ich Werde mir das,wohl auch Bauen !.


Gru Matze
Rossoroter
Aus der Hexenhochburg Salzgitter !
Der Weg ist das Ziel !.
Und immer Schn Putzen !!!.
Nach der Hexenfahrt !,
("Aufmatzen") !!!.
|
|
| |
|
Oelfrei
245 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 31 Oct. 2013 21:57
|
ja ja...
Top Arbeit...
Hab das auch grad in Arbeit. Ist noch nicht verbaut und noch in der nderungsphase..
Aber macht ein Top-Licht im Keller
Klar wird bestimmt auch wieder gelstert ber die Linsen.. aber es macht gutes Licht und ist eine Alternative zu den nicht so langlebigen originalen.
Man muss es nur umsetzten knnen..
  ">
|
|
| |
|
Dennis1986
3312 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 09:33
|
Hi
Klasse Arbeit! Haben die Linsen entsprechendes Prfzeichen? Wie verhlt sich sowas dann eigentlich, da ja der originale Scheinwerfer ebenfalls Prfzeichen trgt und nun ja modifiziert wurde, streng genommen drfte das nicht legal sein oder?
Nicht falsch verstehen, blo Sachen wie Licht usw. fallen nunmal als erstes auf (Tv z.b.)
Vielleicht irre ich mich ja auch
Gre - Dennis
|
|
| |
|
rossoroter
1996 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 10:55
|
Also ich finde das dies,
die Bestmgliche lsung ist !.
man msste!, sich ja beim TV ,
mal Schlau machen !!!...
Ist doch sehr gut fr die Sicherheit !
Gru Matze
Rossoroter
Aus der Hexenhochburg Salzgitter !
Der Weg ist das Ziel !.
Und immer Schn Putzen !!!.
Nach der Hexenfahrt !,
("Aufmatzen") !!!.
Gendert von rossoroter am 1.Nov.2013 11:23
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 10:57
|
Die DE Linsen haben ein sehr scharf gebndeltes Licht.Weswegen meine Cam die Fotos eigendlich nur unzureichend wieder gibt.
Die Scheinwerfer tragen eine E 9 Prfnummer fr Kraftrder und sind somit eigenstndig.Beim Nachbau ,so wie ich es gemacht hab,mt ihr darauf achten die DEs in allen Richtungen sehr parallel zum alten Restreflektor auszurichten.Auch wenn der alte Reflektor fr Abblendlicht nach unten ausgerichtet ist.Versierte Schrauber mit guter Werkstatt werden sich vielleicht aus poliertem Edelstahl ein Halteblech zurecht biegen und bohren knnen.Das sollte dann besser aussehen wie der alte Plastikrestreflektor Ich denke mal,das Original E-Prfzeichen wird sich eher auf den Reflektor als auf das Gehuse beziehen,das zur Qualitt des Lichts ja nix beitrgt.(Auf dem Reflektor wird man wohl kaum ein Prfzeichen aufbringen)
Gru Martin
...und damit der TV Mann die Nummer auf den Scheinwerfern auch lesen kann,hab ich sie extra wei angepinselt.....:)
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurck
________________________________
Keine halben Sachen : Volltakter !
Gendert von Blauhexer am 1.Nov.2013 11:04
|
|
| |
|
Knifemaker
2117 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 11:14
|
Das E Zeichen bezieht sich auf die gesammte Einheit des Scheinwerfers, denn diese E Nummer beinhaltet auch den Splittertest und die Betriebsicherheit des Scheinwerfers. Man kann es evtl eintragen lassen(hab ja schonmal vor einem Jahr beim TV Hannover nachgefragt, da ich schon lange das gleich bauen wollte), dafr mu eine Hhenverstellung und eine feste Verbindung gegeben und die Betriebsicherheit gegeben sein. So ganz ohne Eintragen wird das bei der leider alle zwei Jahre wiederkehrenden Abnahme leider nix..also vor dem Termin einfach ne andere rein und gut is. Die Ttrt wirds nicht kratzen...
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 11:33
|
@Karsten :Einbau ist fest und Höhenverstellung ist gegeben.Und ansonsten sehe ich es,allein wg. Kostenvermeidung,genau so wie Du
Gruß Martin
...obwohl,da beide eine Nummer haben,sollte es doch klappen?...
..öhh,die Betriebssicherheit wird z.Z. getestet habe heute,2.8.14,endlich beim TÜV angefragt.Karsten hat Recht-geht SO nicht,Eingriff in die Lichtanlage und somit Erlöschen der BE  Sondereintragung wär möglich,vielleicht beim TÜV Nord Hattingen,Herr Bräu soll sich da auskennen. Oder das Originalgehäuse weglassen und eine der Form entsprechende Blende über die DE‘s und separate Blinker(mit E-Nr. natürlich ) verbauen mit den nötigen Öffnungen für die Lichteinheiten+Abnahme/Eintragung. PS. : dem TÜV-Mann hat der Scheinwerfer jedenfalls prima gefallen........
Gendert von Blauhexer am 2.Aug.2014 17:04
|
|
| |
|
Oelfrei
245 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 12:32
|
Bei mir sollte auch alles gut sein..
E- Prfzeichen ist auf dem Linsenring. Die Leuchteinheit ist vom Motorradzubehr.
Ich hab nur die nicht so schnen, etwas kleineren Linsen verbaut weil die Einbautierfe
nur 100mm betrgt.
Bei den groen wird das schon, auch mit Verkleidungsausschnitt nach hinten, etwas eng.
Die Hhenverstellung ist original geblieben.
Und ich werd mal ein anderes Programm zum Einstellen von Bildern nehmen.. so sieht man ja nix
|
|
| |
|
Oelfrei
245 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 13:00
|
Zur Anmerkung noch. .
Da alles am Roller irgendwie schwarz wird, ist auch der Scheinwerfer innen foliert. Daher ist die originale
Prfnummer nicht mehr zu erkennen.
Ich war schon fters mit Mopedumbauten beii der Dekra. Da gab es nie Probleme, hauptsache es
ist ne Nummer drauf.
Die E. Bezeichnung sagt eh nur das Land der Prfung aus.Das kann also auch fr eine
Khlschrankinnenbeleuchtung gltig sein. Wichtiger ist die 50R Angabe fr Zweirder.
Dann sollte alles passen.
Gru, Torsten
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 18:48
|
@ Torsten : bin seeehr gespannt auf Deine Bilder !
Welche Lampen hast Du verbaut ?
Ich geb ja zu,da ich die Einheit "blind" gekauft hab.Also ohne mir Gedanken um Auendurchmesser und Einbautiefe zu machen Um so glcklicher war ich natrlich das es so grad eben passte
Gru Martin
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurck
________________________________
Keine halben Sachen : Volltakter !
Gendert von Blauhexer am 1.Nov.2013 18:48
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 19:12
|
Hab mal gegoogelt :
E9 ist Prfnummer fr Spanien
HC ist Halogen Abblendlicht
HR ist Halogen Fernlicht
50 ist Kennzahl Lichtstrke ??? (max.75)
so stehts,mit einer weiteren 5 stelligen Nummer auf den DEs
Nach meinem derzeitigen Stand der Recherche ist die E-Nummer quasi gleichbedeutend wie ABE
Da die neuen Scheinwerfer aber in einem bereits geprften Gehuse eingebaut sind und dieses Gehuse jetzt "nur" noch als Trger dient,sollte TV keine Probleme machen.Ist beim TV wie vor Gericht :mit der richtigen Argumentation und dem richtigen Richter gewinnt man jeden Prozess
Gru Martin
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurck
________________________________
Keine halben Sachen : Volltakter !
|
|
| |
|
rossoroter
1996 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 20:11
|
Hallo Martin :
Torsten bringt Morgen den Scheinwerfer,
mit nach Salzgitter !
Dann mache ich von allen Seiten Bilder !.
Ich setze die Bilder morgen Abend, hier Rein !
Gru Matze
Rossoroter
Aus der Hexenhochburg Salzgitter !
Der Weg ist das Ziel !.
Und immer Schn Putzen !!!.
Nach der Hexenfahrt !,
("Aufmatzen") !!!.
|
|
| |
|
Speed1050
1353 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 20:22
|
Matze...das lass mich mal lieber machen,deine Fotos sind nach 30 Tagen eh wieder verschwunden
|
|
| |
|
Knifemaker
2117 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 21:11
|
Ich finde jedenfalls das das mit den Brennern die idealste Lsung berhaubt ist...und geil aussehen tuts auch noch.
|
|
| |
|
itslikexmas
1724 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 01 Nov. 2013 21:49
|
Hage Martin,
BRENSTARK.
Muss ich mir unbedingt aus der Nhe begucken. Vielleicht morgen anne Burg?
Viele Gre,
der Volker aus BO.
 EXS125:
*** Mein Bekannter hat zwei linke Fe - er trgt Flip-Flips. ***
|
|
| |
|
Hexe in weinrot
1829 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 02 Nov. 2013 14:05
|
Sowohl technisch als auch optisch eine Aufwertung fr den Falschtakter - ntich hat er‘s
 und dann noch das Kleingedruckte: immer schn
und dann
und natrlich:
Bla aus Hildesheim
_________________________________________
rote Hexengre aus der Rbenwste -
fr Ortsunkundige: die Rbenwste ist direkt
um die Hexenhochburg Salzgitter drumrum !
|
|
| |
|
rollerbaer
1695 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 02 Nov. 2013 15:26
|
Bela
du weit ja es gibt Funzel und es gibt Licht.
Wie der Herr schon sagte:Es werde Licht.
Nur bei den alten Piaggioscheinwerfern bte er wahrscheinlich.
Oder hat Piaggio nicht den Ausdruck Tranfunzel erfunden.
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 02 Nov. 2013 18:07
|
@ Bla :
....schade,das auer dem brtigen Karl-Heinz heut niemand anne Burg war- seid selbst Schuld !
Gru Martin
....so hab ich bei der Gelegenheit wenigstens nochmal nach Ekkert geschaut....
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurck
________________________________
Keine halben Sachen : Volltakter !
|
|
| |
|
rossoroter
1996 Beitrge
|
|
| |
|
Overdrive
4686 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 03 Nov. 2013 02:27
|
Geil! Schaut wichtig aus.
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 03 Nov. 2013 09:40
|
Boah ey !  echt Endgeil-Edel !
Super Idee mit dem Carbon,sieht klasse aus !Interessante Themenumsetzung,prima gemacht (neidneidneid)
Gru Martin
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurck
________________________________
Keine halben Sachen : Volltakter !
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 03 Nov. 2013 17:35
|

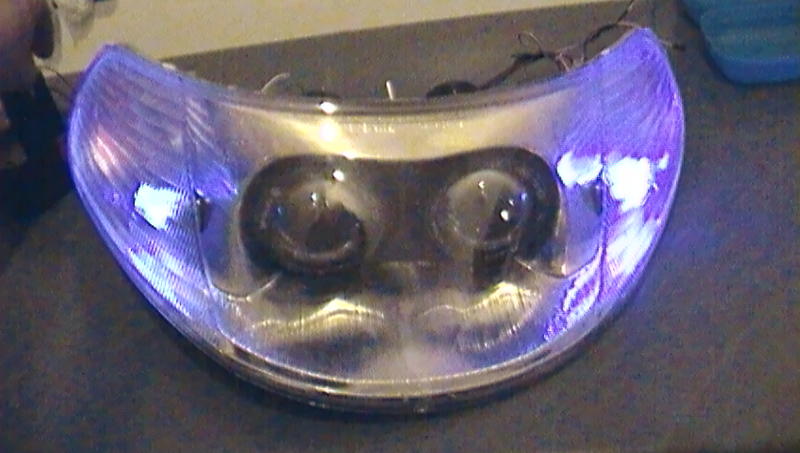

So,damit mein Text im Profil wieder stimmt,habe ich 1 neuen blau/weissen Doppelblitz eingesetzt
nun mu ich noch die Steuerleitungen zum Lenker verlegen.Meinen "alten" Scheinwerfer mit Blitzer fhrt jetzt Dagmar.Das lief ber eine Relais-/Parklichtschaltung,automatisch gesteuert.Den "Neuen" mchte ich lieber manuell steuern
Gru Martin
________________________________
Lebe das Leben in jedem Augenblick
denn es kehrt nie mehr zurck
________________________________
Keine halben Sachen : Volltakter !
|
|
| |
|
Laufhexe
9 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 03 Nov. 2013 20:54
|
Abgefahren !!
|
|
| |
|
Oelfrei
245 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 08 Nov. 2013 06:42
|
So dann... Probeleuchten ist bestanden!
Hab gestern den Scheinwerfer probeweise verbaut und musst nur die original belassene Hhenverstellung leicht nacharbeiten.
TOP Licht, meiner Meinung nach viel besser als der LX. Die Einstellung ist auch gut, wenn auch nicht im ganz so groen Bereich wie die Originalen Leuchten.
Vielleicht ein Nachteil ist das die Teile recht warm werden, auch im hinteren Bereich.. hab da nur grad kein richtigen Vergleich.
@Blauhexer:
Hast du schon mal nach 10min. hinten an den Leuchten wegen Wrme angefasst?? Deine Leuchten sind ja grer und viel weiter hinten drin. Ich denke das die Gummikappe bei dir nicht mehr passt. Ohne Gummikappe geht zwar die Wrme besser weg, es kann aber jede Menge Regenwasser ber den Khlereinlass ber Lampe und Kabel laufen.
|
|
| |
|
Blauhexer
3783 Beitrge
|
RE: Neuer Photonengenerator (DE-Scheinwerfer), 08 Nov. 2013 15:40
|
@ Oelfrei : nee,angefasst nach 10min hab ich noch nicht aber 1Std. Probefahrt (wg. Betriebssicherheit ) brachten nix nachteiliges zu Tage. Wie Du in den Galleriebildern sehen kannst,haben die DEs eigene Gummikappen.Die Ori.-Kappe ist ca. 2cm zu kurz jetzt und entfllt daher ...und ehrlich gesagt knnte der Regen hier mal aufhren,damit ich den Photonengenerator nach Blitzereinbau wieder implantieren kann ......
