Windschild , Windschutzscheibe , 26 Feb. 2015 09:26

Hallo ich brauche mal eure Hilfe !

Kann man die Scheibe vom EX an einen LXT

befestigen oder passen die Schraubenabstände nicht ?

Danke für eure Mühe 👍

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 09:43

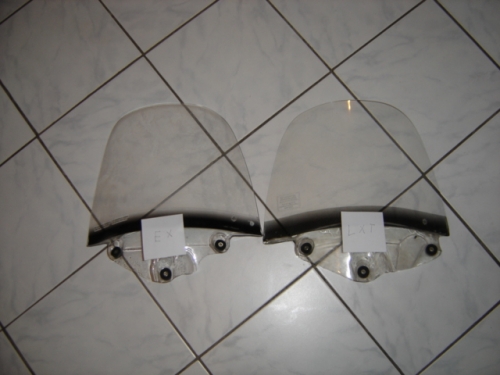

Die Rechte ist eine EX und Links LX/T Scheibe !.

LX/T hat unten Rechts einen Ausschnitt !.

Die Anschraube punkte Passen !.

Kann man versuchen Auszuschneiden !.

Gruß Matze
Rossoroter
Aus der Hexenhochburg Salzgitter !
Der Weg ist das Ziel !.
Und immer Schön Putzen !!!.
Nach der Hexenfahrt !,
("Aufmatzen") !!!.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 09:50

Danke für das Bild !

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 09:53

Beide sind sonst Gleich !.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 14:27

Die Scheiben sind nicht gleich.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 15:17

---

*samlouwal*:

Die Scheiben sind nicht gleich.

Gruss Walter
Früher hatten die Hexen
Besen,heute fahren sie Hexagon

Als Gott sah, dass er die Menscheit nicht mit Seuche, Pest und Sintflut bestrafen konnte, schickte er mich!!!

Frei nach Walter Röhrl: Eine Hexe ist erst dann schnell genug, wenn Du Angst hast, sie zu starten!

---

Das Bild ist definitiv falsch. Die linke Scheibe mit der Bezeichnung "EX" gehört zu einem Modell mit hinterer Scheibenbremse.
Grundsätzlich sind alle Scheiben der trommelgebremsten Modelle austauschbar, ebenso, wie die der Scheibengebremsten untereinander.

Das Thema hatten wir schon mal hier.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 16:49

Matze sein Bild (das erste) ist korrekt. Walter seines falsch!

Holger, Scheiben generell unter Trommlern ist auch falsch. LXT / LX haben auch ne Trommel aber dennoch eine andere Scheibe wie eine EX!
Die linke Scheibe auf Matzes Bild stammt original von meiner LXT 180 und die hatte keine Scheibenbremse hinten.

Wo Ihr immer Eure interessanten Infos her habt

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 16:53

Hallo Holger !.

Hast du mal Bilder zum Vergleichen !.

Für die Verschiedene Windschilder ?. Ob 2 Oder 3 ?.

Dafür bin ich dir dankbar !.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 16:57

Ich kann falsch liegen, dann entschuldigt, aber ich denke es ist quatsch.

Meines Erachtens gibt es zwei Versionen. Die mit dem Ausschnitt (für alle RST Modelle also LX LXT GTX und GT) sowie die Scheibe ohne Ausschnitt für die vorigen EX Modelle. Ich habe noch an keiner LXT eine ohne Ausschnitt gesehen / gehabt.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 16:58

Die Scheibe der LX/T ist, bis auf einen kleinen zusätzlichen Ausschnitt am unteren, linken Rand und etwas andere Folienbeschriftung mit der EX-Scheibe identisch.

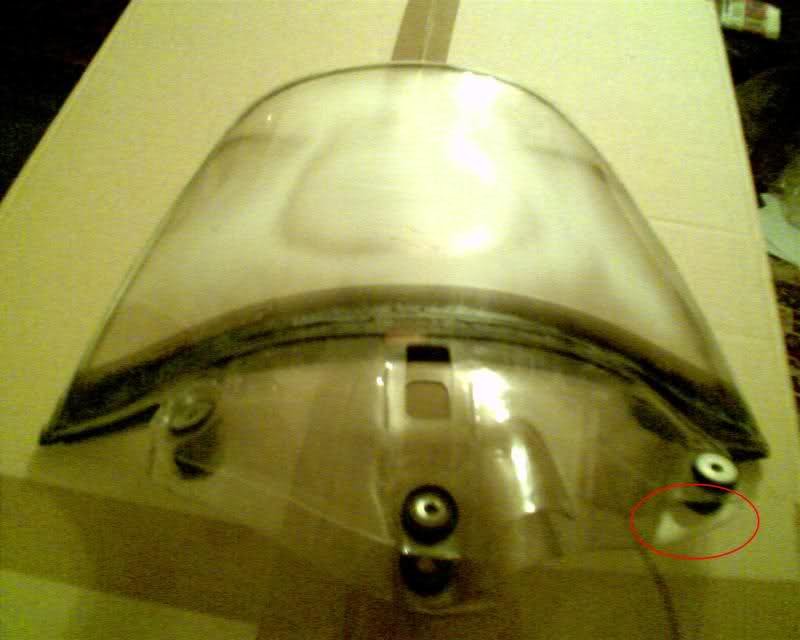

Foto ist leider sehr schlecht:

Hier liegt eine LXT-Scheibe über einer EXV-Scheibe, im roten Oval der zusätzliche Ausschnitt.

Bei den GTX-Scheiben ist der linke Befestigungspunkt, wegen der Bremspumpe, etwas nach rechts verschoben, die Befestigungspunkte sind symmetrisch.

Ich habe selbst, seit einigen Jahren, eine EX-Scheibe an meiner LXT, hab damals nur den zusätzlichen Ausschnitt gesägt.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 17:47

Das kann aber dennoch nicht alles stimmen

Die Scheibe auf Matzes Foto, mit dem krassen Ausschnitt,welche er mit LX beschriftet hat, stammt von meiner LXT und passte da! Ohne hintere Scheibenbremse?!

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 18:01

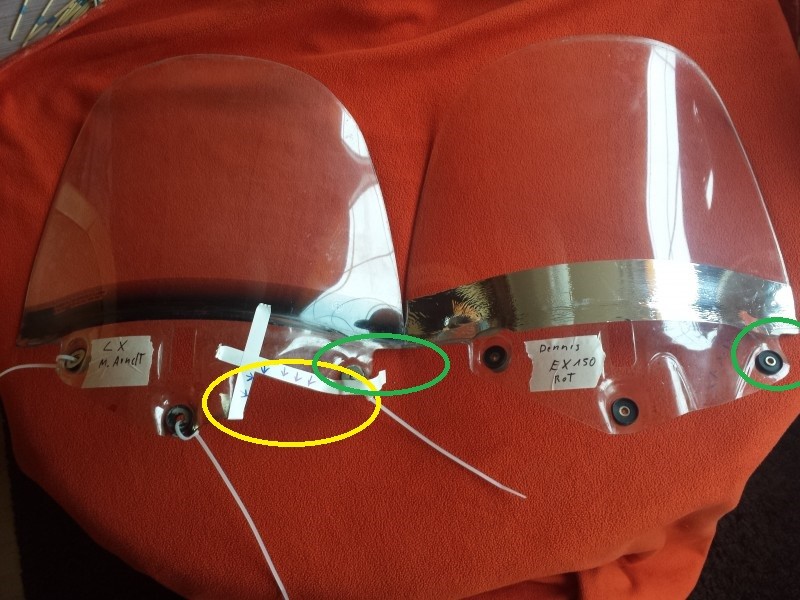

Es geht um die Ausschnitte in den grünen Ovalen, die sind identisch.

Der Ausschnitt im gelben Oval war bei der LX/T, um ein Scheuern des Bremszuges zu vermeiden.

Hier,zum Vergleich, die GTX-Scheibe:

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 18:22

Also jetzt noch mal langsam für nen alten Mann.Passt jetzt ne LX Scheibe an eine EX oder nicht?..

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 18:24

Passt!

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 18:36

Gaaanz langsam:

die trommel- und scheibengebremsten Modelle unterscheiden sich, bezüglich:

Scheibe (linker Befestigungspunkt)

Lenker (Linke Befestigungslasche)

vordere Lenkerverkleidung (2. Inspektionsdeckel bei GTX)

Es gibt, chronologisch, 3 Versionen der Scheibe:

1. Serie (EX), kompatibel zu allen Trommelgebremsten

2. Serie (LX, LXT, LX4, GT, GTX) alle Trommelgebremsten, identisch mit 1. Serie, bis auf zusätzlichen Ausschnitt für Bremszug, kompatibel zu allen Trommelgebremsten

3. Serie (GTX), kompatibel zu allen Scheibengebremsten

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 19:27

So habe noch was Gefunden !.

www.ebay.de/itm/Windschild-Windschutz-Piaggio-Hexagon-125-150-LX-LXT-GTX-EX-EXS-/151602660159?pt=LH_DefaultDomain_77&hash=item234c39033f

Dann ist mein Bild doch nicht Falsch Gewessen !.

Gruß Matze
Rossoroter
Aus der Hexenhochburg Salzgitter !
Der Weg ist das Ziel !.
Und immer Schön Putzen !!!.
Nach der Hexenfahrt !,
("Aufmatzen") !!!.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 19:37

Matze, dein Bild war goldrichtig!

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 19:38

Aber vielen Dank Holger !

Für deine Mühe !.

RE: Windschild , Windschutzscheibe , 26 Feb. 2015 19:59

Was ein Glück das die Teilehändler alles wissen.

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 08:43

Hi Holger

Besten Dank für die Aufklärung. Aber da musst Du dich bitte das nä. Mal besser ausdrücken!
Jetzt habe auch ich es verstanden. Aber Du hattest ganz klar geschrieben, dass LX und EX Scheiben identisch sind bis auf ganz rechten Ausschnitt neben dem Befestigungsloch, sagst aber im Gegenzug, dass Matzes Foto korrekt ist. Und die LX Scheibe auf Matzes Foto (welche von mir stammt) ist eben nicht "optisch identisch" zur EX, da sie diesen großen Ausschnitt hat (wegen Bremsleitung... wie wir später erfahren haben , wäre die Info früher mal gekommen.......)

Ergo gibt es noch ein Scheibenmodell mehr als 3!

- EX
- LX (wie EX Version, siehe Dein gepostetes Bild wo beide übereinander liegen)
- LX mit Ausschnitt Bremsleitung
- GTX mit engerem Lochabstand der oberen Laschen

Danke für die Aufklärung

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 14:18

---

Dennis1986:

Ergo gibt es noch ein Scheibenmodell mehr als 3!

- EX
- LX (wie EX Version, siehe Dein gepostetes Bild wo beide übereinander liegen)
- LX mit Ausschnitt Bremsleitung
- GTX mit engerem Lochabstand der oberen Laschen

---

Es gibt die LX-Scheibe nur mit dem Ausschnitt für Bremskabel, in dem geposteten Bild im roten Oval.

Dennis, Du warst eben zu sehr auf den einen Ausschnitt fixiert!
Die Scheibe, wie das Leben, bietet mehr, als einen Ausschnitt!

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 16:39

wenn hier grad so viele sind, evtl kann ja meine scheibe zugeordnet werden
gekauft als ne lx-scheibe, bohrung stimmt aber nicht überein
hatte sie ja ne weile liegen und als wir das bei hans merkten, das die nicht passt, wußte ich auch leider nicht mehr den verkäufer

das wichtigste sollte gut zu sehen sein
abstanddifferenz waren glaub ca 5cm

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 16:51

Die Scheibe ist für eine scheibengebremste GTX.

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 19:09

@holger,danke nochmals für deine gaaaanz laaaangsaaaame Info.

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 19:13

danke holger,

nun noch wen finden, der die braucht

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 19:25

---

bootleg:

---

Dennis1986:

Ergo gibt es noch ein Scheibenmodell mehr als 3!

- EX
- LX (wie EX Version, siehe Dein gepostetes Bild wo beide übereinander liegen)
- LX mit Ausschnitt Bremsleitung
- GTX mit engerem Lochabstand der oberen Laschen

---

Es gibt die LX-Scheibe nur mit dem Ausschnitt für Bremskabel, in dem geposteten Bild im roten Oval.

Dennis, Du warst eben zu sehr auf den einen Ausschnitt fixiert!
Die Scheibe, wie das Leben, bietet mehr, als einen Ausschnitt!

---

Schöner Satz Trotzdem hatte meine LXT eine Scheibe dran, mit richtigen Lochabständen und der ausgeschnittenen Kante wie auf Matzes Foto. Die war bei mir dran!!!!! Wenn sie eine Gtx Loch ohrung gehabt hätte, hätte sie nicht passen dürfen. Was denn nun, im roten Oval? Oder gelben? Und Dein Foto: angeblich oben LX Scheibe. Aber da ist doch gar kein Bremsleitungsausschnitt, den es aber nur bei der LX Scheibe gab wie Du sagst.

Ich glaube nicht dass ich der bin der es nicht verstanden hat

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 19:51

@Dennis,Holger hat es doch gaaanz laaaangsaaaam erklärt so das ich es sogar verstanden habe.

Es gibt drei Scheiben.

1. Nur passend für EX

2.Passend für LX,LXT,GTX und mit Trommelbremse weil gleicher Lochabstandwie EX.

3.Nur passend für Modelle mit hinterer Scheibenbremse,rechtes oberes Loch nach links versetz.

Gruss aus Oberhausen
Michael mit der lila Hexe

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 19:58

Liebe Kollegen

Haltet euch einmal vor Augen was Piaggio alles verbaut und was davon nicht immer der Norm entspricht. Bremspumpen hatten wir in den letzten Tagen, eine wilde Mischung aus EX und LXT Anlagen. Habe in der Garage eine orginale EX 150 stehen zum restaurieren. Die hat die Beinverbreiterungen der LX ohne das sie angefrickelt wurden. Auch die Innenverkleidung scheint ist die einer LX zu sein (zumindest hat die den Ölbehälterausgang oben). Und diese Hexe ist nie überarbeitet worden. An der ist alles noch so wie gekauft. Gehörte einem recht alten Mann (10 Jahre älter als ich) der sie als erster Besitzer abgegeben hat und völlig überrascht war als ich ihm einige Unstimmigkeiten aufzeigte. Es gibt (gerade bei PIA) die wildesten Mischungen. Vielleicht auch bei den Scheiben?

Gruß

Erwin

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 20:42

---

Dennis1986:

---

bootleg:

---

Dennis1986:

Ergo gibt es noch ein Scheibenmodell mehr als 3!

- EX
- LX (wie EX Version, siehe Dein gepostetes Bild wo beide übereinander liegen)
- LX mit Ausschnitt Bremsleitung
- GTX mit engerem Lochabstand der oberen Laschen

---

Es gibt die LX-Scheibe nur mit dem Ausschnitt für Bremskabel, in dem geposteten Bild im roten Oval.

Dennis, Du warst eben zu sehr auf den einen Ausschnitt fixiert!
Die Scheibe, wie das Leben, bietet mehr, als einen Ausschnitt!

---

Schöner Satz Trotzdem hatte meine LXT eine Scheibe dran, mit richtigen Lochabständen und der ausgeschnittenen Kante wie auf Matzes Foto. Die war bei mir dran!!!!! Wenn sie eine Gtx Loch ohrung gehabt hätte, hätte sie nicht passen dürfen. Was denn nun, im roten Oval? Oder gelben? Und Dein Foto: angeblich oben LX Scheibe. Aber da ist doch gar kein Bremsleitungsausschnitt, den es aber nur bei der LX Scheibe gab wie Du sagst.

Ich glaube nicht dass ich der bin der es nicht verstanden hat

---

Der Ausschnitt ist, wegen der schlechten Qualität des Fotos, kaum zu sehen, ist aber definitiv da. Ich hatte, von Anfang an, auf zwei veschiedene "Ausschnitte" hingewiesen, einmal den neben dem Befestigungsloch und einmal den unter dem Befestigungsloch (der für den Bremszug).

RE: Windschild , Windschutzscheibe , 27 Feb. 2015 21:45

Achso, dann lag es am Bild was mich verwirrt hat sorry.
