Tachofolien, 16 Mar. 2010 21:25
|
Hallo zusammen,
ich hab mich gestern mal an den ausgebauten Tacho gesetzt, um die Birnchen gegen LEDs auszutauschen. Bei der Gelegenheit wollte ich die Tachobeleuchtung auf "Blau" umstellen. Nach der Entfernung der Original-Tachofolie musste ich allerdings feststellen, dass die Trgerplatte nicht, wie erhofft, klar farblos oder wei war, sondern aus durchsichtig-grnem Kunststoff war. So lsst sich die Leuchtfarbe natrlich nicht verndern. Ich werde mir jetzt im Baumarkt eine klare Plexiglasplatte besorgen und anpassen mssen.
Da ich aber schon mal dabei war, hab ich die abgenommene Originalfolie als Vorlage eingescannt und mich mal wieder mit meiner Grafiksoftware beschftigt.

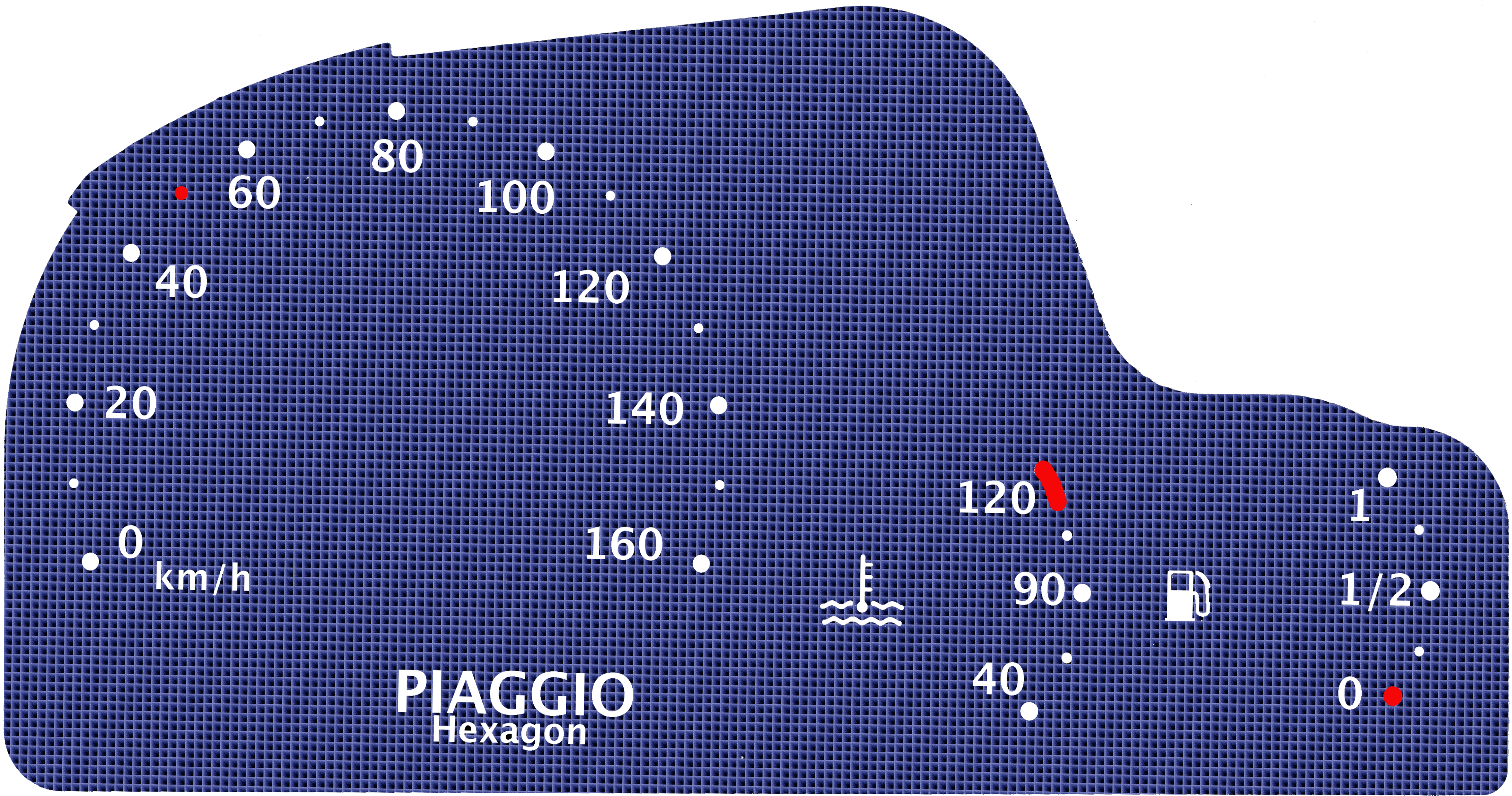

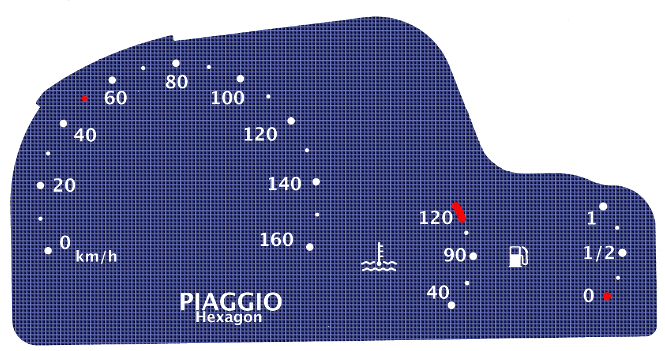

Das hier ist dabei rausgekommen, wer‘s mag, darf die Vorlagen gerne verwenden, die Grafiken liegen alle in Originalgre auf meinem Server und sollten ohne Nacharbeiten in den Tacho der EX passen.
Zum Download einfach einen "Mausklick rechts" ber der gewnschten Grafik und im Kontextmen "Ziel speichern unter..." auswhlen. ACHTUNG! NICHT "Grafik speichern unter..." auswhlen, da hierdurch nur die kleine Vorschaugrafik gespeichert wird, nicht die hochauflsende Grafik in Originalgre!!

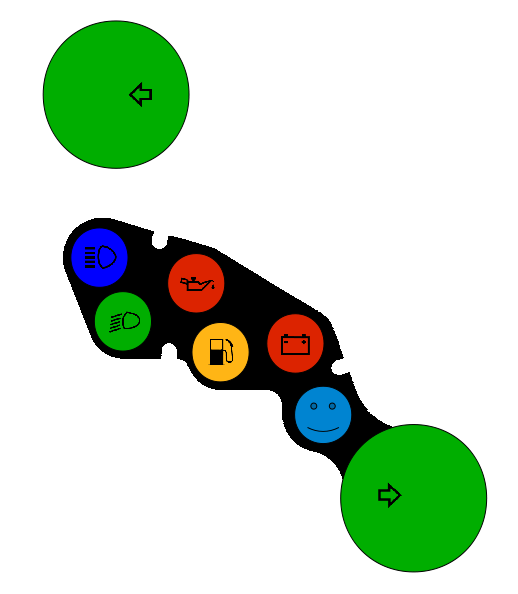

Hier noch die Signal-/Anzeigeleuchten:
Viel Spa damit,
Patric
Gendert von Timebandit60 am 16.Mar.2010 22:18
|
|
| |
|
Peter4210
2007 Beitrge
|
RE: Tachofolien, 17 Mar. 2010 07:00
|
Hi,
hast du gut gemacht!
Peter4210
An einer Hexe kann man die ganze Zeit rumfummeln ohne das gemeckert wird!
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 17 Mar. 2010 15:31
|
Dankeschn!
Werd noch ein paar weitere Entwrfe machen, bei Interesse stelle ich sie gerne auch ein. Falls mir jemand eine intakte Folie aus einem LX-Tacho als Vorlage zur Verfgung stellt, setz ich mich gerne auch da mal dran...
Gre
Patric
|
|
| |
|
the-Michel
509 Beitrge
|
RE: Tachofolien, 17 Mar. 2010 18:48
|
Top Arbeit,kannst du mir sagen welche Fassungsbezeichnung die LED’s haben?
Gruss aus Oberhausen
Michael mit der lila Hexe
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 17 Mar. 2010 23:21
|
Hallo Michael,
die Fassung nennt sich BAX10s (nicht verwechseln mit BAX10d)
Allerdings haben die gelieferten LEDs nicht in die Fassungen gepasst. Ich weiss nicht, ob die billigen LED-Fassungen nicht genau normgerecht sind oder die Piaggio-Mae im Tacho nicht mit der Norm bereinstimmen.
Ich htte jedenfalls alle Fassungen etwas nacharbeiten mssen. Hab mich wegen des Aufwands dann entschlossen, die LEDs mit den angelteten Widerstnden aus den Fassungen zu nehmen und in die Original-Fassungen der Piaggio-Birnchen einzusetzen. So hat‘s dann perfekt gepasst, Birnchen und LEDs sind ja nur in die Kunststoff-Fassungen eingesteckt, nicht verltet oder so...
Mittlerweile wei ich, dass es auch LEDs in sog. "T5"-Ausfhrung gibt. Diese ersetzen nicht (wie die BAX10s) die kompletten Originalleuchten, sondern werden an Stelle der Originalbirnchen in die Originalfassungen gesteckt. Also so, wie ich es dann gezwungenermaen auch gemacht habe.
Viel Erfolg
Patric
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 25 Mar. 2010 11:16
|
Moin zusammen,
hier noch eine weitere Vorlage, gestern fertiggeworden und bereits erfolgreich getestet. Habs auf Data Becker Inkjet-Folie (Fotoqualitt wetterfest matt,wei, fr innen und aussen) gedruckt.
Auf dem grnen Original-Folientrger leuchten natrlich bei Nacht alle weien Elemente grn, die Flche ist blickdicht schwarz. Ich hab mir nach der Originalvorlage einen glasklaren Plexiglas-Folientrger hergestellt, darauf leuchtet alles farbrichtig, bzw. mit den neuen blauen LEDs eben in blau. Fr helle Tachofolien werde ich demnchst mal ein Plexiglas in weiss-durchscheinend ausprobieren, da drfte die Ausleuchtung der Flche noch gleichmssiger sein.
Die Lcher fr die Achsen der Instrumente und fr die beiden Befestigungsschrauben hab ich nach Auflegen auf den Folientrger mit Nadeln vormarkiert und dann mit passenden Locheisen ausgestanzt. Fr die Lcher der Anschlagstifte reichen die Nadelmarkierungen. Die Fensterausschnitte fr Kilometerzhler und Tageskilometer hab ich erst nach dem Aufkleben mit einem Skalpell ausgeschnitten.
Die Tachonadeln, die im Original bei der EX langweilig wei sind, wurden mit "Revell leuchtrot seidenmatt" (Feuerwehrrot) lackiert - sehen jetzt aus, wie die in den LX-Tachos.
Gre aus dem Sden
Patric
Der Dnemark den Rucherlachs Norwegen seines Ruchergschmacks
|
|
| |
|
tejas
173 Beitrge
|
RE: Tachofolien, 25 Mar. 2010 12:07
|
klasse patric,
das hast du ganz prima hinbekommen. sieht super gut aus und ist fr jeden machbar. danke
gaby
|
|
| |
|
Overdrive
4686 Beitrge
|
RE: Tachofolien, 22 Feb. 2011 22:38
|
*Ausgrab*
Bin auch ein Tachobastler. Wollt mal nach einem Foto im eingebauten Zustand bitten!
Und noch ne Frage: Druck Laserdrucker auf Overhead-Folie MATT oder Glnzend? Jemand ne Empfehlung fr besonders geeignete Folie?
Gru Markus
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 23 Feb. 2011 00:02
|
Hallo,
mit Laserdruck habe ich keine Erfahrung. Mit dem Inkjet-Druck habe ich mittlerweile die Erfahrung gemacht, dass trotz wetterfester/UV-stabiler Folie die Farbe leider schon innerhalb eines Jahres ausbleicht. Ich vermute als Schuldigen die Tinte. Fr den nchsten Versuch - irgendwann im Frhjahr/Sommer vielleicht - werde ich pigmentierte Tinte besorgen. Damit sollte der Ausdruck auf der UV-Stabilen Folie hoffentlich lnger halten.
Tendentiell wrde ich matte Folie bevorzugen.
Foto habe ich leider nicht, z.Zt. auch keine Kamera.
Gre
Timebandit
|
|
| |
|
Hexe in weinrot
1829 Beitrge
|
RE: Tachofolien, 23 Feb. 2011 09:27
|
Astrein, danke... die kann man sicher imal gebrauchen - irgendwann wird es jeden Tacho erwischen, zumindest, wenn die Hexe nicht den ganzen Sommer in der Garage verbringen mu
und dann noch das Kleingedruckte: immer schn  und dann
und natrlich:
Bla aus Hildesheim
________________________________
rote Hexengre aus der Rbenwste!
|
|
| |
|
Schnietzi01
112 Beitrge
|
RE: Tachofolien, 23 Feb. 2011 18:39
|
Hallo sag mal was mu ich fr Folie nehmen und kann ich die mit meinem Drucker bearbeiten
Gru aus dem Sauerland Hartmut und Hexe
PS Wer Rechtschreibfehler findet kann sie behalten
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 23 Feb. 2011 21:24
|
ber die von mir verwendete Folie hab ich oben bereits geschrieben. Ob Dein Drucker die verarbeiten kann? hem - woher sollte ich das wissen? Ich bin mit Deinem Drucker nicht bekannt...
Gre
Patric
|
|
| |
|
the-kw
34 Beitrge
|
RE: Tachofolien, 05 Oct. 2011 10:01
|
Hallo,wie komme ich auf die passende Grsse zum ausdrucken?Meine Ausdrucke sind entweder zu gro oder zu klein.
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 05 Oct. 2011 10:42
|
Sorry, aber das ist auch wieder so eine Frage, die Dir keiner defonitiv beantworten kann.
Die richtige Antwort hngt ab von
- verwendetem Betriebssystem
- verwendetem Anzeige-/Bearbeitungsprogramm
- verwendetem Drucker
- verwendetem Treiber
Ich wrde an Deiner Stelle mal die Einstellungen des Druckertreibers berprfen. evtl. ist da so etwas wie "Auf Blattgre skaliere" oder hnliches eingestellt. Spiel mal mit verschiedenen Vergrerungsstufen im Treiber, vielleicht hilft das.
Gre
Patric
Gendert von Timebandit60 am 5.Oct.2011 10:44
|
|
| |
|
Elfman
508 Beitrge
|
RE: Tachofolien, 05 Oct. 2011 11:23
|
@the-kw
Du darfst beim Ausdruck die Datei in keine Seitengre und dgl einpassen lassen, sondern in Originalgre belassen.
Wie Du das einstellst steht im Druckerhandbuch. Da kann dir hier keiner Auskunft geben da jeder Hersteller seine eigene Philosophie verfolgt.
Hexagon 150 EX Bj 95 und eine Vespa ET4 125 ccm Bj 97
|
|
| |
|
Overdrive
4686 Beitrge
|
RE: Tachofolien, 05 Dec. 2011 23:55
|
Hab nen brother DCP-357 und mal aus Spa bisschen probiert:

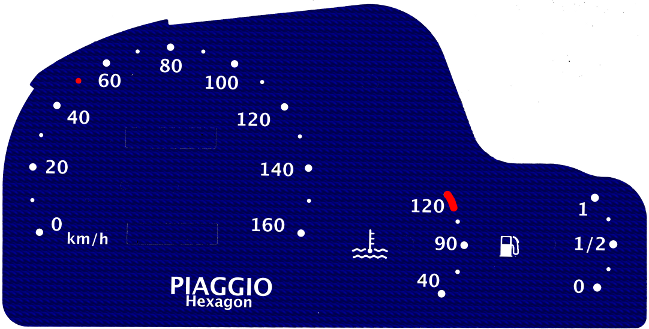

- die hellblaue Folie auf orig. Gre ist zu gro. Auf 95% skaliert passt es besser. Auf 90% ist sie schon wieder zu klein.
- die braune Folie auf orig Gre passt 1:1
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 07 Dec. 2011 11:57
|

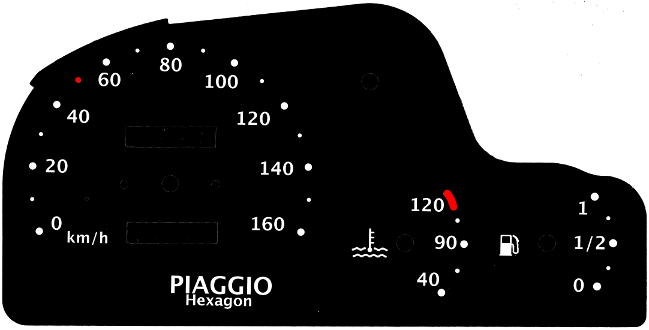

Hey, das sieht doch soo schlecht gar nicht aus... obwohl mein eigener Favorit mittlerweile die schwarze Variante ist. Im Moment fahre ich noch eine Variante mit schwarzer Schrift auf weiem Grund, die aber mittlerweile ziemlich ausgebleicht ist. Hab mir krzlich neue pigmentierte Tinte besorgt und werde im Rahmen der blichen Frhjahrskur dann auch auf die schwarze Folie mit weier Schrift umstellen.
Gre
Patric
|
|
| |
|
Overdrive
4686 Beitrge
|
RE: Tachofolien, 08 Dec. 2011 03:57
|
Mir gefllt das mit schwarzem Hintergrund auch am besten! Schn dezent.

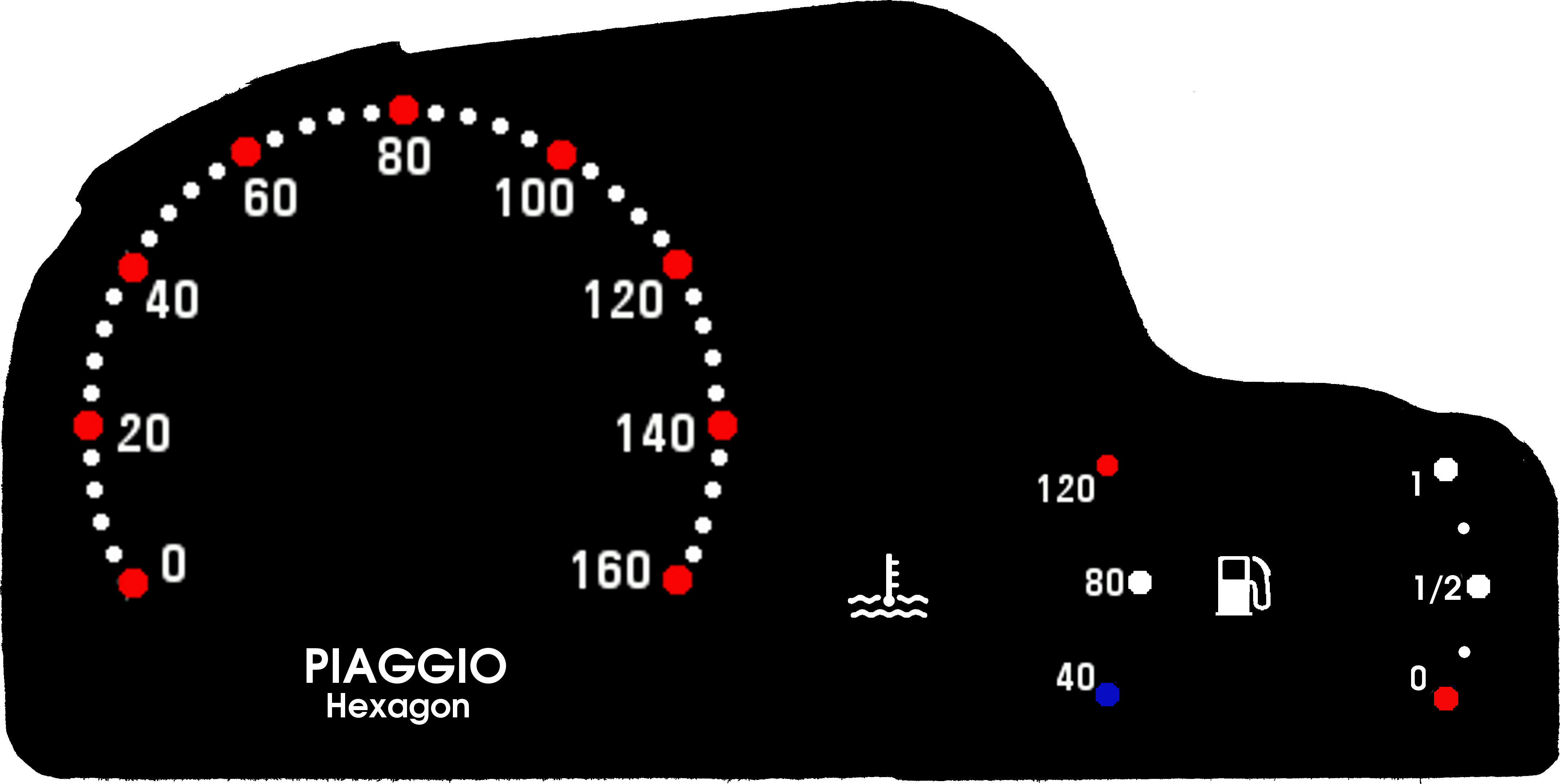

Hab da ja mal was fr den Runner gezeichnet. Sieht hnlich aus wie dein schwarz-wei-rot Enwurd.
Wer genau hinguckt sieht auch, dass in meinem Einbau-Bildchen gar kein Hexen Tacho ist sondern der vom Runner. Ist aber meines Erachtens 1:1 das selbe. Tacho-Folie -braun- passte ja auch rein und die blaue nach bisschen Druck anpassen auch.
Winterzeit = Tacho Bastelzeit. Da muss man nit in die kalte Garage und sowas "feines" darf auch mal mehrere Nachmittage brauchen.
|
|
| |
|
Hexencruiser
827 Beitrge
|
RE: Tachofolien, 07 Aug. 2012 12:08
|
Hallo,
hat irgendjemand zufllig noch das Bild von den Signalleuchten?
Ich muss diese Signalleuchten bei mir neu machen, doch der Link bzw. die Bilder sind nicht mehr verfgbar.
Hat die noch jemand auf seinem Rechner oder hat selbst welche erstellt die er online stellen knnte?
Danke schon mal im Vorraus.
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 07 Aug. 2012 12:44
|
Hallo,
die Bilder liegen unverndert auf meinem ftp-Server, ich kann auch problemlos per ftp darauf zugreifen. Im Moment hab ich keine Ahnung, warum das bers Forum via http nicht funktioniert, ich hetze mal mein Operating-Team drauf... Bitte um Geduld..
Gre
Patric
|
|
| |
|
Timebandit60
636 Beitrge
|
RE: Tachofolien, 07 Aug. 2012 12:50
|
So, alles wieder gut...
