Topcase, 08 Jul. 2022 22:37

Hallo zusammen

Da es ja hier ein Thread für Tips und Tricks ist stelle ich einmal eine geänderte Halterung für Topcases vor.

Ich habe ja auf der SKR ein Topcase welches auch immer drauf ist und eigentlich nie runterkommt, dort also kein Handlungsbedarf. Auf der Hexe jedoch fahre ich 2 verschieden große Topcase (ja nach Fahrziel und Fahrdauer. Und dort war mir der Wechsel bisher zu aufwändig weil Schrauben Halterungen u.s.w. zu lösen und neu zu montieren. Hinzu kommt das ich meinen Gepäckträger wieder gewechselt habe von Klappträger auf einen festen. Der Klappbare Chromträger gefiel mir besser und er ermöglichte auch Seitentaschen zu fahren. Davon bin ich aber wieder abgekommen weil Topcase einfacher und bequemer sind. Hinzu kam das der Klappträger meinen Lack beschädigt hat und ich ihn jedesmal wenn ich an den Kofferraum wollte hochklappen musste. Habe mir also einen alten festen Gepäckträger besorgt und montiert. Dabei folgende Veränderungen vorgenommen

Hier der alte (für mich schönere) Gepäckträger

Hier bereits der neue mit gleichem Koffer

Um jedoch recht einfach die Koffer (und damit die Grundplatte) wechseln zu können habe ich mir eine Siebdruckplatte 21 mm dick geholt

Dito, Siebdruck deshalb weil kein Multiplex verfügbar war und beide Sorten eh beinahe gleich sind, also Wasserfest und sehr stark.

Diese Platte habe ich mit 4 Bohrungen versehen um sie mit dem Halter fest zu verschrauben und (normalerweise) nie wieder zu lösen.Gleichzeitig wird dadurch der Halter stabilisiert. Diese Bohrungen habe ich angesenkt um eine glatte Fläche zu bekommen

Anschliessend habe ich insgesamt 8 Bohrungen (angepasst auf die verschiedenen Halter für die unterschiedlichen Topcases) um die Halter schnell und einfach befestigen zu können. Um die Fummelei mit Muttern und Haltebügel auf der Unterseite zu vermeiden habe ich diese Löcher  mit Rapanmuttern versehen. Muttern also welche aussen Holzgewinde und innen metrisches Gewinde habe.

Hier eine der versenkten Scherauben (M6)

Hier das ganze von unten, Schrauben bleiben für immer fest

Habe aus Sicherheitsgründen selbstsichernde Muttern genommen

So sitzen dann die Schrauben

Dito

Hier einmal zum Unterschied der "große" Koffer,

So ist der Wechsel der Topcases (gemessen) innerhalb von 5 Minuten komplett erledigt mit nur einem Inbußschlüssel. Kann sein das ich alles nocheinmal abbaue um es schöner zu machen aber das ist nocht nicht sicher. Denn alle Kanten habe ich vorher gerundet und das ganze dann aus Sicherheitsgründen noch lackiert. Erste Probefahrt war Ok was Fahrverhalten (wegen höherem Schwerpunkt und anderes Windverhalten angeht. Durch diese Arbeit bleibe ich jetzt bei den beiden Koffern für die Hexe so das ich noch 2 Stück überhabe. Einen kleinen 26 Liter und einen sehr sehr großen 48 Liter.

Gruß

Erwin

RE: Topcase, 09 Jul. 2022 15:43

Hallo Erwin,

das hast Du toll gemacht!

Wieder was zum abgucken für Mich.

Wie lang sind die Rapanmuttern? Volle 21mm ?

Halten die Rapanmuttern fest bei stößen oder höheren Gewichtsbelastungen.

Kann Mir denken die Rapanmuttern könnte mann unten noch verkontern mit Spezialmutter oder Schrauben.(Holz kann ja altern).

Im Kunststoffbereich kenne Ich solche M-Gewinde Muttern als En-Sat.M4-M12 habe Ich in Kunsstoff schon eingedreht.

Der Vorteil mit dem schnellen wechsel ist Top!

Ich möchte auch nicht ganze Zeit Rießen Topcase drauf haben,wenn Ich öfter kleinere Touren mache.

Gruß Harald

RE: Topcase, 09 Jul. 2022 19:36

Hallo Harald, hallo zusammen

Das ganze war eigentlich als Versuch gedacht (wird aber wohl bleiben). Siebdruckplatten sind Hochfest Wasserdicht verleimtes Holz (in diesem Falle 14 fach) Wird meist im Baugewerbe für Zwischendecken und im Anhängerbau für Bodenplatten verwendet.. Rampanmuttern sind speziell für derartige Anwendungen gemacht. Es gibt sie in verschiedenen Ausführungen und Längen. Ausführungen heisst Material wie auch Einschraubhilfen. Soll heissen mit Innensechskant oder Aussensechskant für Nüsse oder Schraubenschlüssel. Dazu gibt es sie in den verschiedensten Längen. War aber für mich nicht wichtig ist/war weil ich die Dinger zuhause rumfliegen habe. Auch habe ich sie in Sacklöcher eingesetzt so das ein sichern unnötig ist. Bis auf einige wenige Löcher wo mir der Bohrer durchgerauscht ist. Die Festigkeit ist absolut ausreichend, soll heissen das eine M6 Schraube in 8.8 abreisst bevor sich die Mutter überhaupt rührt. Die Festigkeit ist pro Mutter/ Schraube ca. 1500 Kg also 6 Tonnen Gesamtbelastung. (ich rechne soetwas gerne vorher aus)

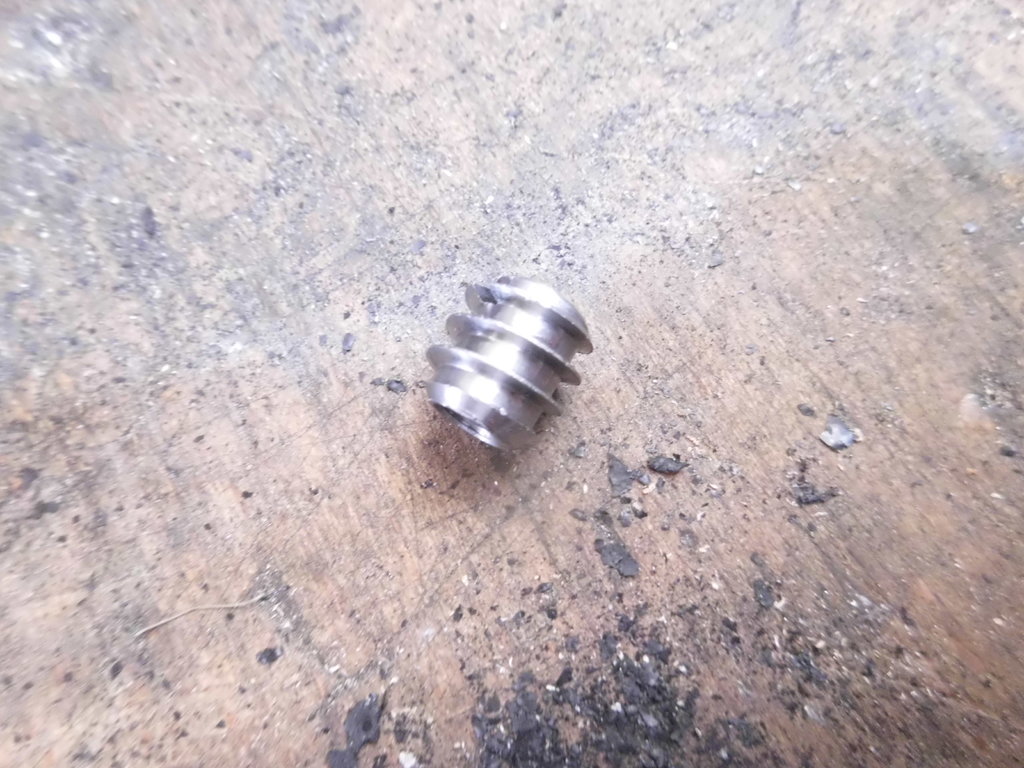

Hier eine normale Rampanmutter (M6) Aussendurchmesser 12mm und Eindringtiefe ins hochfeste Holz 3,5mm

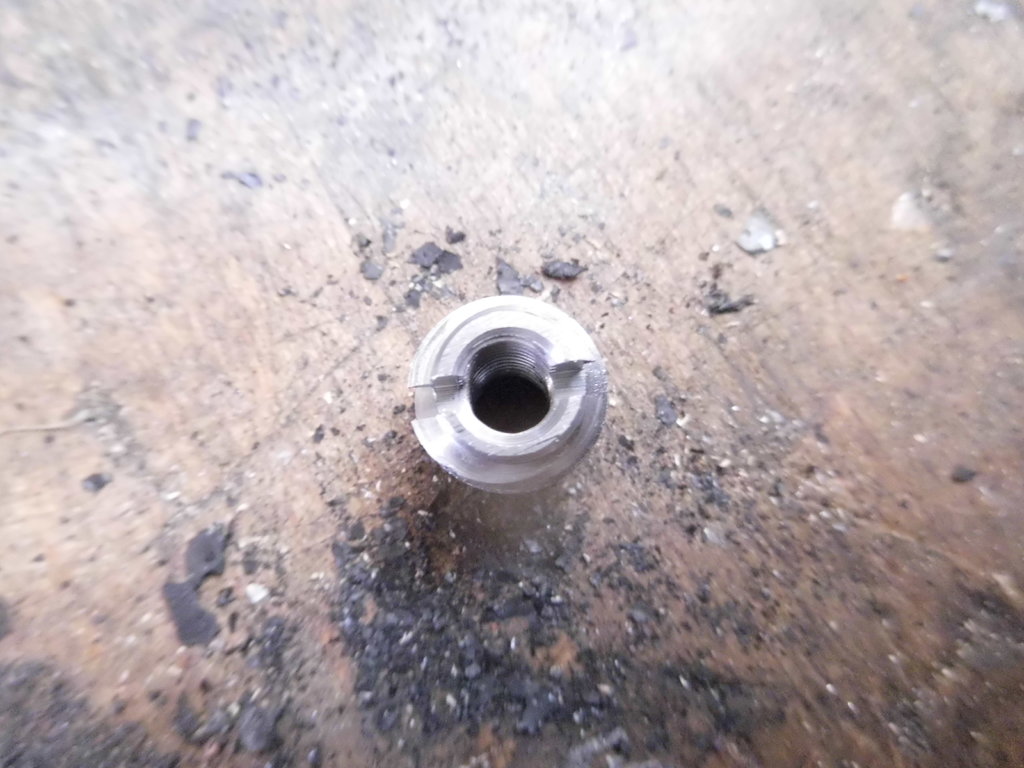

Dito

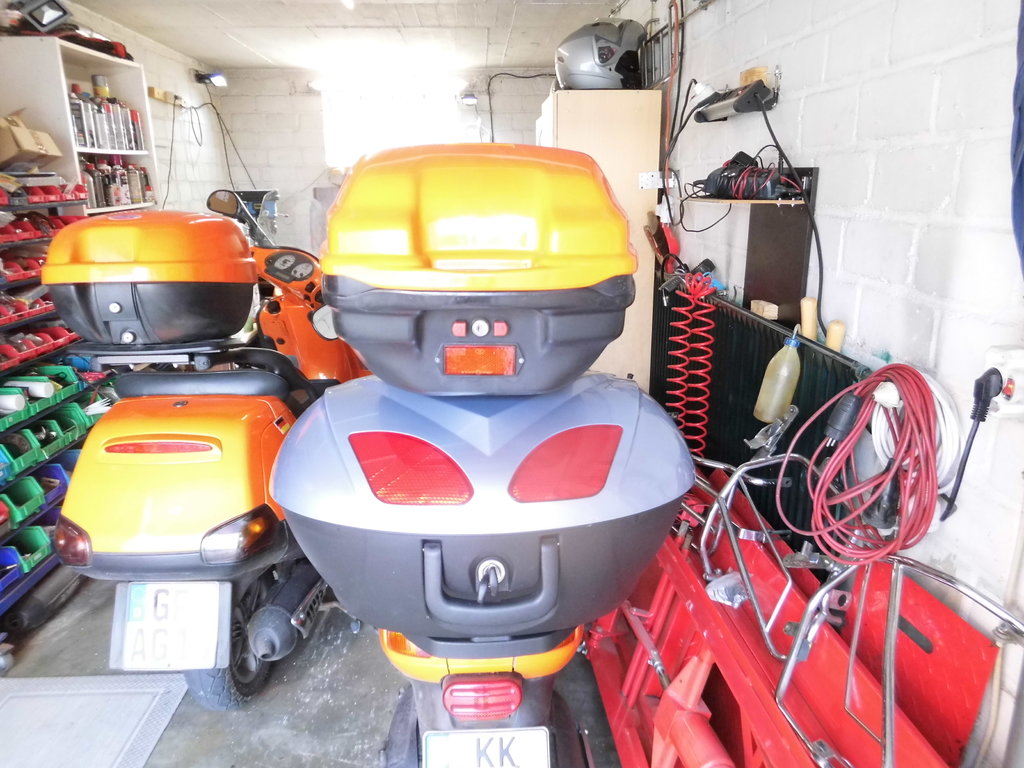

Hier einmal ein großer Koffer

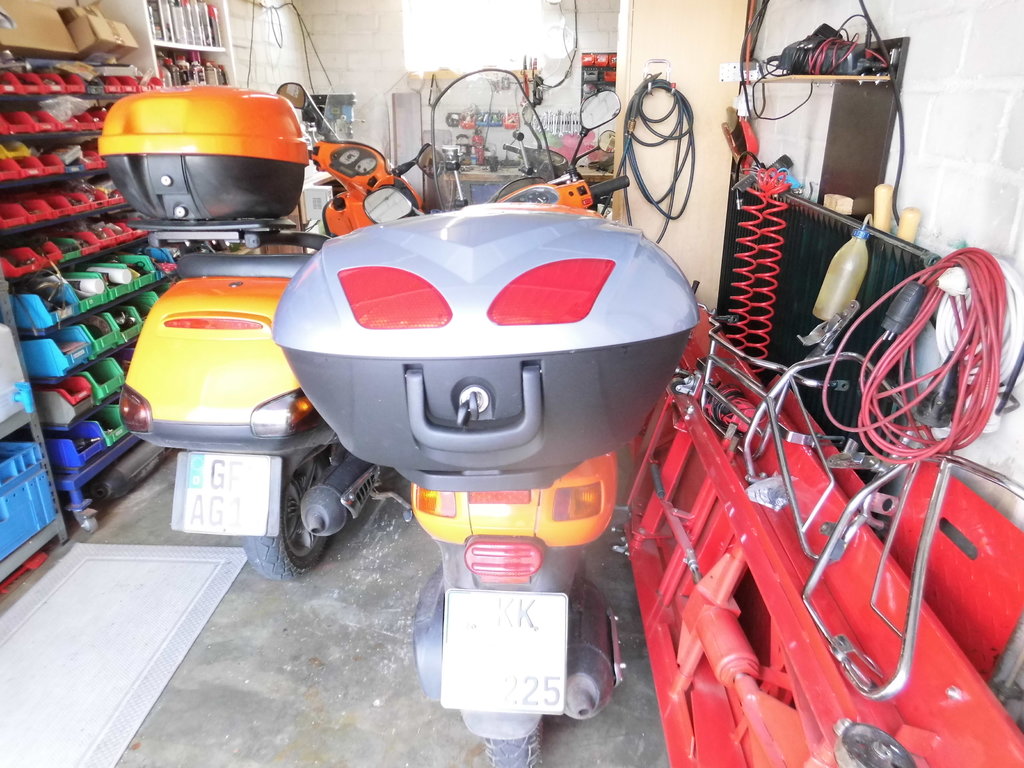

Hier zum Vergleich.

Die jetzt von mir benutzen Koffer sind einmal die beiden kleinen und dann noch einen größeren, aber nicht so groß wie der Blausilbermetalic Koffer. Wenn jemand den haben will kann er sich bei mir melden.. Ich benutze bei der Hexe schon mal unterschiedliche Größen je nach Fahrziel und Fahrtdauer. Zum Beispiel wenn ich nicht weiss ob es am Abend oder nächsten Tag regnet. Dann kommen Regenklamotten und die notwendigen Utensilien rein. Bei normalen Tagesfahrten ist meist Thermosflasche mit Kaffee und 1-2 Flaschen mit Kaltgetränk und etwas zu essen drin. Neben natürlich den normalen Utensilien wie Verbandskasten Fotoapperate (immer 2 Stück) sowie Fernglas Ladegerät für Smartfon usw

Gruß

Erwin

RE: Topcase, 10 Jul. 2022 10:39

Hallo Erwin,

hast Du Alles bestens durchdacht und berechnet!!

Ich kenne Mich nicht aus mit den Daten dieser hohen Festigkeit.Dann kann natürlich nichts passieren in punkto abreißen oder so.

Da drückt halt der Ingemieur und Techniker durch bei Dir!!

Alles vorher bestens geplant und berechnet.!!!!

Deine Idee und Entwurf werde Ich auf alle Fälle übernehmen.

P.S. (Meine LXT läuft wider sehr Gut mit dem neuen Riemen und der vario!)

Gruß  Harald
