Luftgemischschraube, 04 Jun. 2018 10:33

Morjens, suche für meine LXT, für den Vergaser Mikuni VM20 die Luftgemischschraube, gerne komplett (Feder,

Scheibe, Dichtring) bzw. wenn jemand n Link hat wo ich diese kaufen könnte. Finde nur so ne lange mit

verstellmöglichkeit für fast 50 Tacken, das ist mir zu teuer. Danke und Gruss aus Berlin Karsten

RE: Luftgemischschraube, 04 Jun. 2018 12:14

Moin Karsten,

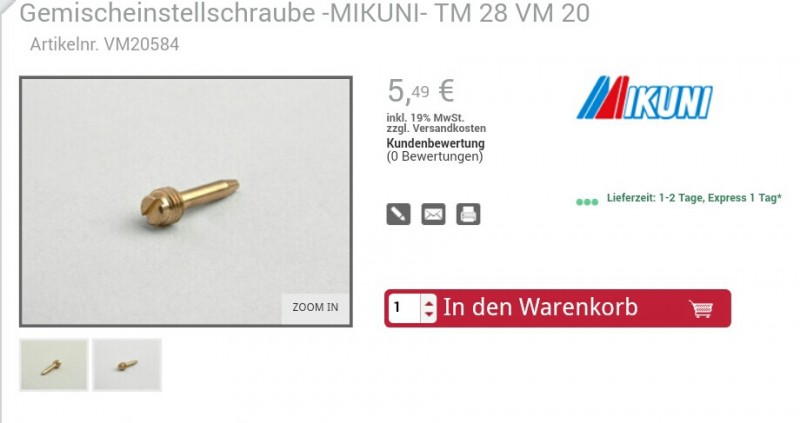

Schau mal hier:

www.scooter-center.com/de/product/VM20584/Gemischeinstellschraube+MIKUNI+TM+28+VM+20?meta=VM20584*scd_ALL_de*s20623175974368*Luftregulierschraube mikuni*5*5*1*16

Ob es da die Feder pp. auch gibt weiss ich jetzt nicht.

Gruß Andy

RE: Luftgemischschraube, 04 Jun. 2018 13:25

Hi Karsten,

Die Luft/Gemisch-Einstellschraube (solo) bekommst Du z.B. im Scooter Center.

Wenn Du lieber das komplette Set haben möchtest...

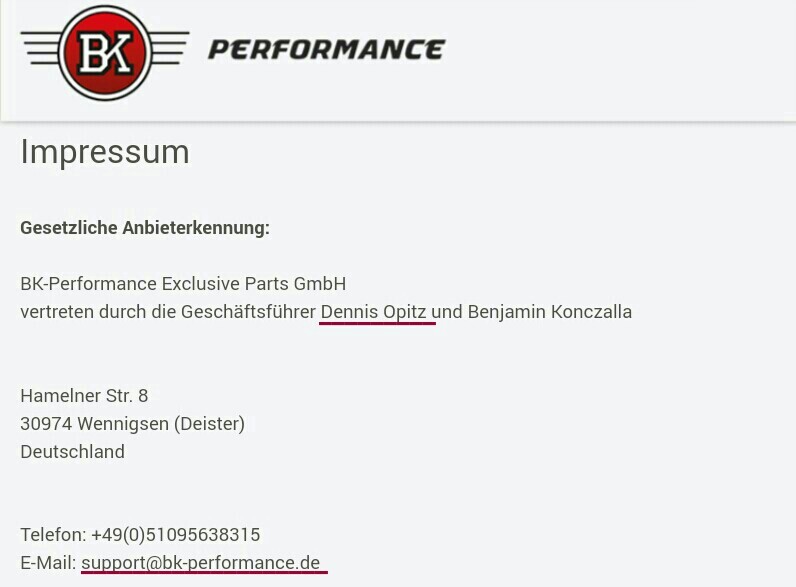

...versuch mal Dein Glück bei "Dennis1986‘‘ .

Entweder via [PM] oder über seine E-Mail-Adresse:

Das Set mit Feder, U-scheibe + O-ring gab‘s auch mal bei "Heavy Tuned". Aber seit dem neuen "Datenschutzgesetz" erreiche ich bei Denen nur eine "unvollkommene" Startseite.

Gruß,  und viel Erfolg.

Fritz

PS  Ha - Andy war auch auf der S.C. Seite!

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Luftgemischschraube, 04 Jun. 2018 14:25

Danke Andy und Fritz, wieso finde ickn so wat nich Dennis hatte ich schon angeschrieben der kommt im Augenblick

nicht ran, werde mich mal auf den von euch beiden genannten Seiten noch mal genau umschauen und dann bestellen

Gruss aus Berlin

RE: Luftgemischschraube, 04 Jun. 2018 14:40

https://www.heavy-tuned.de/#t=hi&itemid=712876

Die sieht so n bissl anders aus, soll aber passen, oder ist die für nen anderen Vergaser?

RE: Luftgemischschraube, 04 Jun. 2018 15:20

nach Anklicken des "heavy-tuned" Links...

bekomme ich nur diese ↑ Seite.

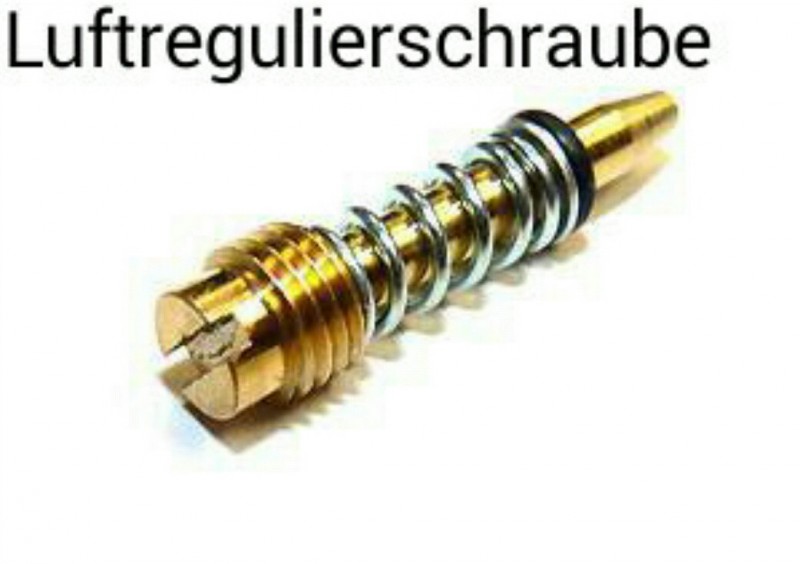

Die haben wohl ihre "Datenschutz-Hausaufgaben" nicht vollständig erfüllt!?  Das Foto oben - mit Feder, U-scheibe + O-ring ↑↑ stammt von Heavy Tuned - aber aus dem letzten Jahr!

Gruß,  Fritz

Dagegen funzt die "scooter-center" Seite Einwandfrei!

RE: Luftgemischschraube, 04 Jun. 2018 15:27

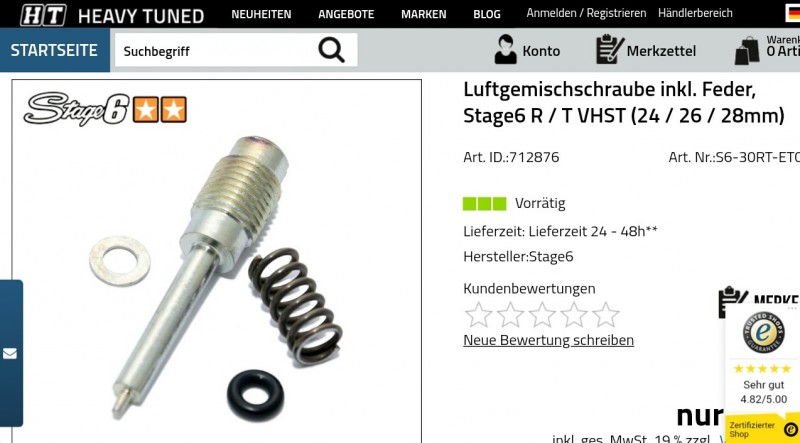

Luftgemischschraube inkl. Feder, Stage6 R / T VHST (24 / 26 / 28mm)

Mhmm ja mit dem Datenschutz geht vieles nicht mehr............das steht zu dieser Gemischraube dazu bei HT und soll bei der LXT passen....

RE: Luftgemischschraube, 04 Jun. 2018 15:29

https://www.heavy-tuned.de/#t=hs&search=Luftgemischschraube%20inkl.%20Feder%2C%20Stage6%20R%20%2F%20T%20VHST%20(24%20%2F%2026%20%2F%2028mm)

Vielleicht geht der Link

RE: Luftgemischschraube, 04 Jun. 2018 16:05

Hallo Karsten

Beide Links gehen absolut einwandfrei.

Die dargestellte Schraube ist die falsche und für den Vergaser unserer Hexen nicht zu gebrauchen. Weder Mikuni noch Dello

Gruß

Erwin

RE: Luftgemischschraube, 04 Jun. 2018 17:00

Hi Karsten,

...neuer Versuch über WLAN. Jetzt bin ich auch auf der "kompletten" Heavy-Tuned Seite.

(die mobile Verbindung war wohl nicht Stabil genug) (!?)

Diese Stage6 "Luftgemischschraube" ist nur für "Tuning-Vergaser".

Gruß, Fritz

RE: Luftgemischschraube, 04 Jun. 2018 21:15

VHST ist doch Dell‘Orto und nicht Mikuni !!!

Alle Teile erhält man beim Hauptimporteur

www.mikuni-topham.de

Für UNSERE Maxi-Scooter VM20-3xx Mikunivergaser kann man sich an deren VM20-327 Mikuni orientieren. (Nur andere Düsengrößen und Nadelgrößen und Nadelpostionen und andere Düsenstöcke und andere Hauptluftkorrekturdüsen könnten (je nach Maximodell) verbaut sein!!).

Diese Luftregulierschrauben nennt Mikuni ggf. CO-Schraube. Die Bezeichnung Luftgemischschraube existiert hingegen so nicht.

www.mikuni-topham.de/DEUTSCHSITE/KATALOG/VM%20Katalog.pdf

und die Preisliste dazu (von 2016):

www.mikuni-topham.de/DEUTSCHSITE/KATALOG/Preislisten/VK-Preisliste%20f%FCr%20VM%20Vergaser%20ab%2001.02.2016.pdf

Ob die weiterhin noch so aktuell ist, kann ich nicht sagen, war sie zumindest vor wenigen Monaten noch so.

Die Seite lässt sich gerade nicht laden, woran das evtl. nur heute liegt, entzieht sich meiner Kenntnis.

Nicht bei den Bestellnummern irritieren lassen, da tauchen auch mal so Nummern beginnend auf mit VM22- , das hat aber nix mit einem 22er Vergaser zu tun!

Noch etwas zum Grundverständnis, solche Firmen haben keine Telefonnummer, um für 3,50€ jemandem Grundkenntnisse in 15min erklären zu wollen. Fachpersonal ist auch nur für wenige Stunden am Nachmittag greifbar, wenn es um technische Informationen geht.Ansonsten können die Angestellten lediglich einsehen, ob gewisse Komponenten auf Lager liegen.

Ich schreibe dies deshalb, weil hier im Forum verstärkt die Generation 50+ oder 60+ oder gar schon 70+ verteten ist, die gern auf einen Schnack ihr Weltbild mit anderen austauschen möchten am Telefon oder sonstwo am Tresen. Davon kann aber heutzutage keiner mehr leben!

Und noch etwas, Mikuni selbst hat KEINE AHNUNG davon, was wo Piaggio in seine VM20-3xx je Maximodellmotor verbaut hat!!!! Die haben nur den äußerlich baugleichen VM20-327 als Vergaser im Angebot, der wurde aber nicht für die Maxiscooter angeboten, sondern als Tuningvergaser für 50ccm Scooter in einem TuningKit mit Ansaugstutzen damals. Der Ansauger passt aber nicht auf die Maximotorenblöcke, da ganz andere Verschraubungsanordnung.

Also mit, "ich fahre eine 150er Hexe 1995, was kommt da rein", kann dort NICHT aufgelöst werden!!!

Wer etwas bestellen will, der muss vorher genau wissen, was auf seinen benötigten Komponenten steht und auch dazu die Bestellnummer passend selbst zusammenstellen.

Gruß

Carsten

RE: Luftgemischschraube, 05 Jun. 2018 09:47

Morjen allesamt, habe die Schraube jetzt im Scootercenter bestellt +2mal ÖL (Mindestbestellwert), sie wird zwar mein

Problem mit dem Vergaser nicht lösen aber ich kann erst mal weiter fummeln....danke noch mal für die ganzen

Infos........Gruss und schöne Woche wünsch..... Karsten aus Berlin

RE: Luftgemischschraube, 05 Jun. 2018 10:27

Moin Karsten,

dann kommt aber noch eine Rückmeldung ob die Schraube passt, gelle?!

Gruß Andy

RE: Luftgemischschraube, 05 Jun. 2018 13:30

Hi "Bärliner" Karsten,

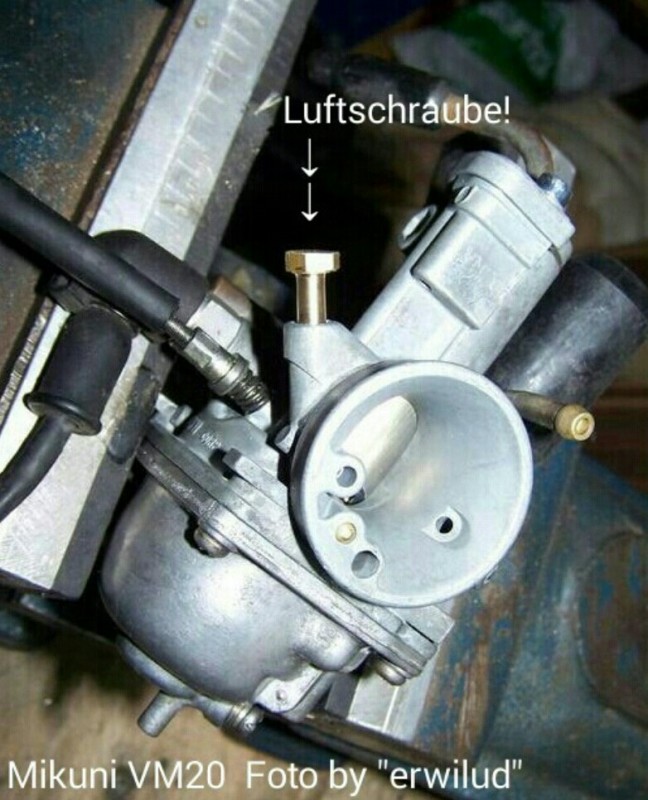

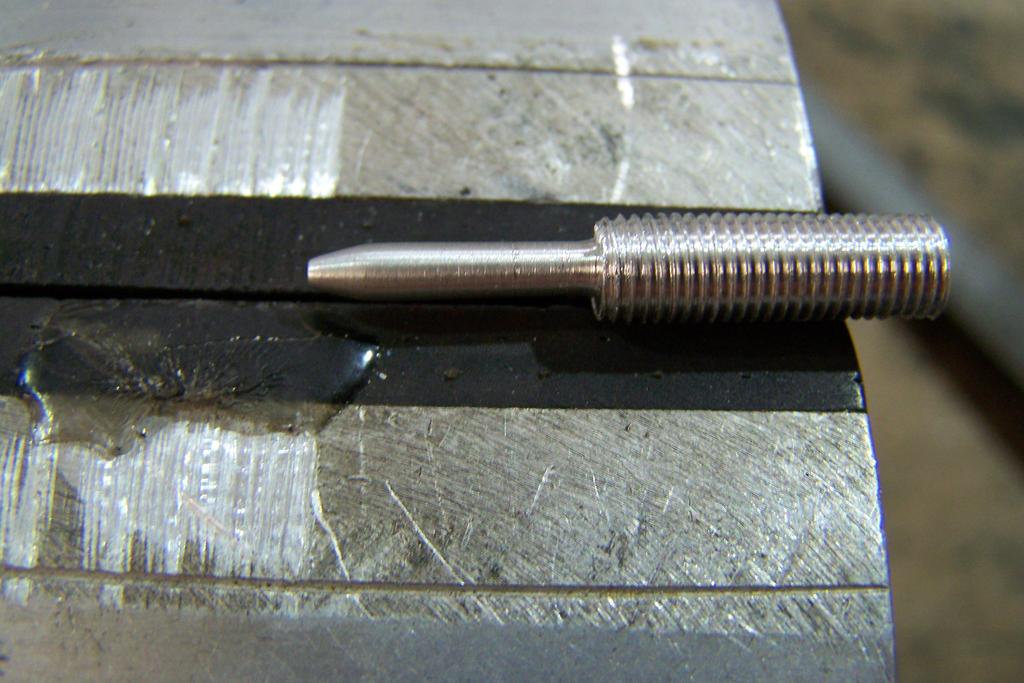

Die beste Luft/Gemisch-Einstellschraube ever,

...hat Erwin im Eigenbau hergestellt.

weil die originale versenkt sitzende "Madenschraube" bei unseren 2t-Hexen so schlecht zu erreichen ist... sind Schlitz der Schraube u/o Gewinde in vielen Fällen "vergniggelt"/defekt.   Mit dem Sechskant-Kopf ist die Luft/Gemisch-Einstellschraube mit "gekröpftem" Maul- oder Ringschlüssel entschieden einfacher zu erreichen.

Aber leider haben wir nicht alle die entsprechenden Kenntnisse +/o eine Drehbank zur Verfügung. (ich habe zum Glück einen Maschinenbauer-Kollegen (Rentner) mit entsprechendem Werkzeug+"Maschinen-Park" für solche "Spezial-Anfertigungen".)

Zu Deinem "Vergaser-Problem"... hilft Dir evtl der Beitrag "Vergaserrevision" von Erwin weiter.

335576.forumromanum.com/member/forum/forum.php?q=vergaserrevision_fortsetzung-hexagonforum&action=ubb_show&entryid=1133220445&mainid=1133220445&threadid=1124691627&USER=user_335576

Gruß,   und gutes Gelingen...

Fritz

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Luftgemischschraube, 05 Jun. 2018 16:41

Hallo zusammen

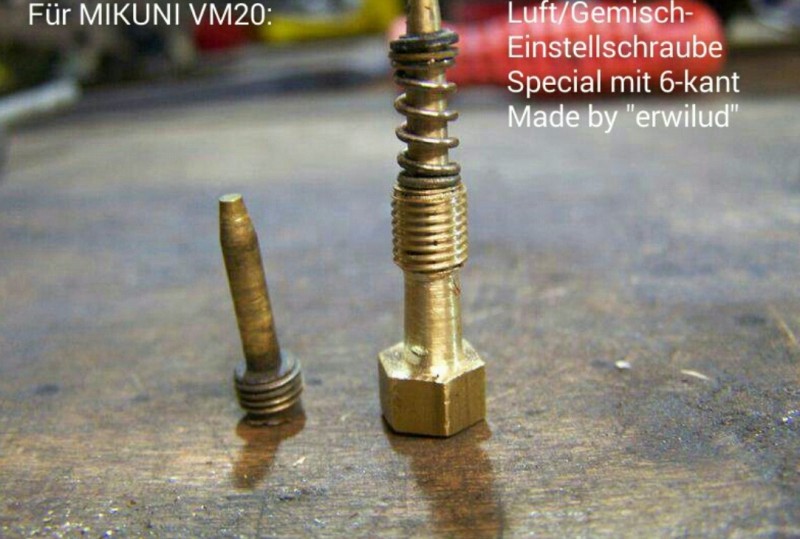

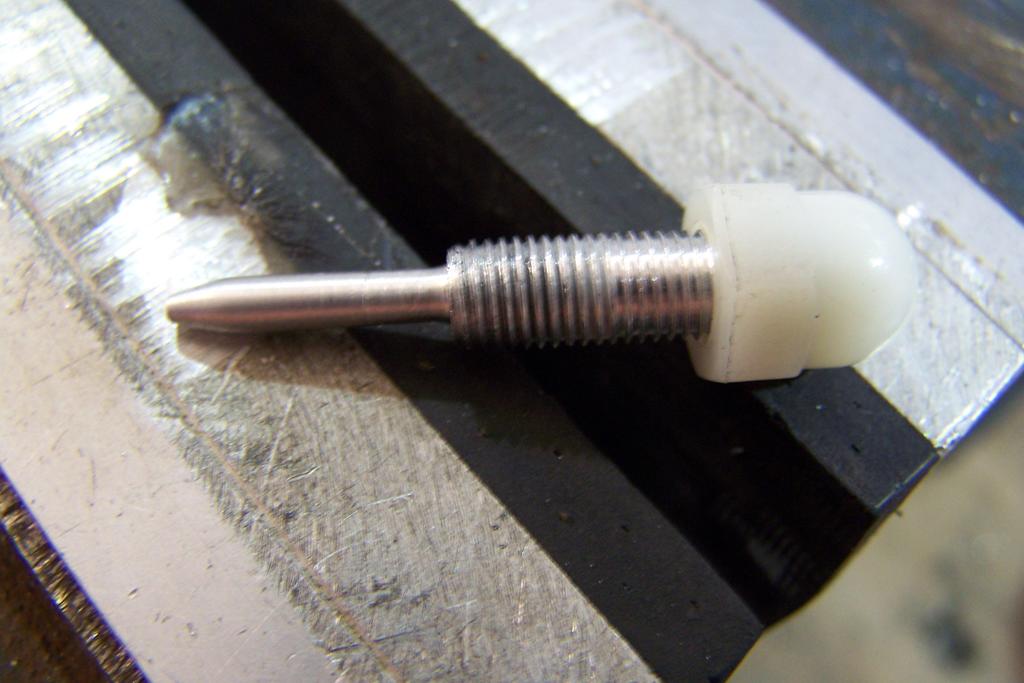

Von dieser "Schraube" gibt es inzwischen die Version 2, eine vereinfachte aber nichts desto Trotz gleich funktionierende Version. etwas einfacher. dient eigentlich dazu das Leerlaufgemsich von aussen ohne Werkzeut einstellen zu können. Und selbstverständlich auch dazu das doch recht empfindliche Gewinde im Vergaser zu schützen.

Gruß

Erwin

RE: Luftgemischschraube, 05 Jun. 2018 17:39

Hallo Erwin,

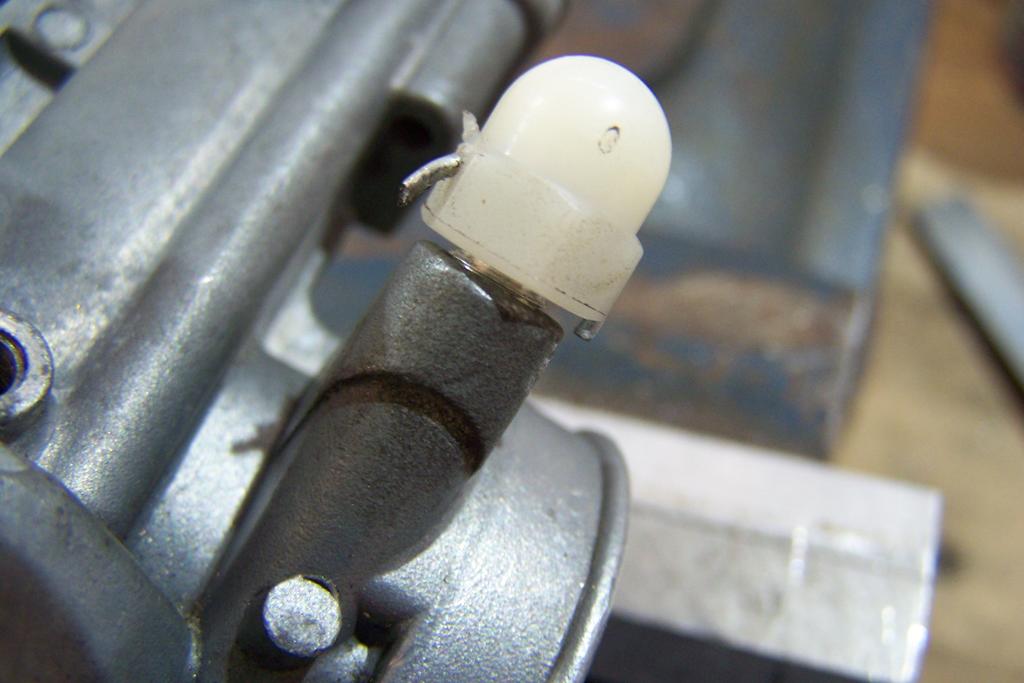

...geh ich recht in der Annahme, daß Du diese Kunststoff-Hutmutter versplintet (→ ←) hast!? (!?)

Gruß,  Fritz

RE: Luftgemischschraube, 05 Jun. 2018 18:11

Hallo Fritz

sicherheitshalber ja.

Erwin

RE: Luftgemischschraube, 05 Jun. 2018 23:03

Hallo zusammen

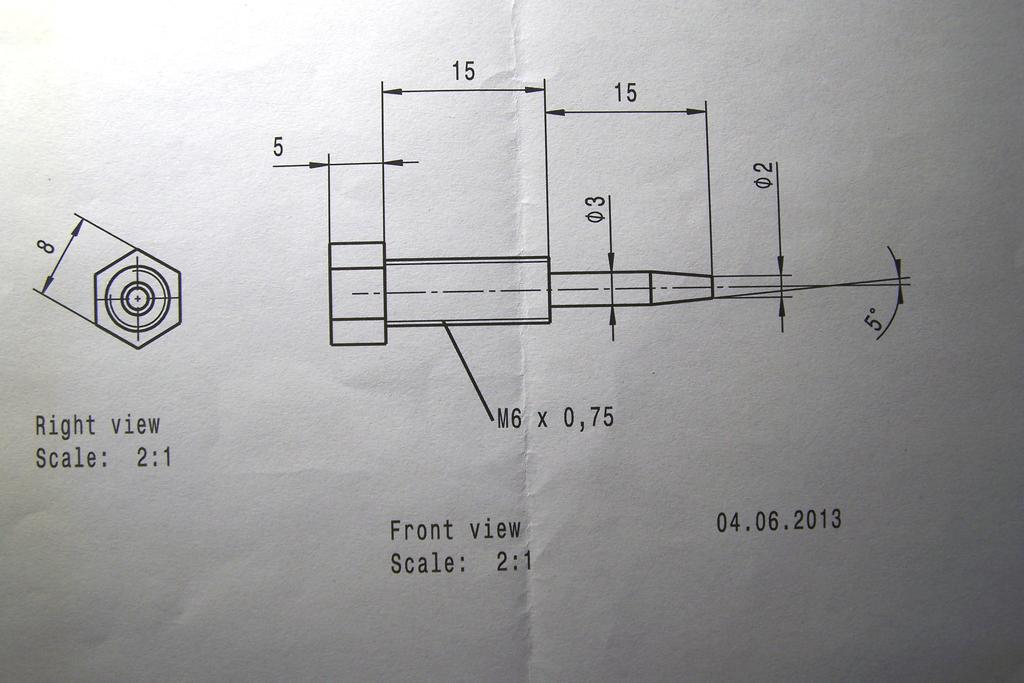

es kamen wieder einige Anfragen der Leerlaufgemischschraube wegen. Hier einmal meine Zeichnung welche ich seinerzeit gemacht habe. Für die Kollegen welche sich diese Schraube machen oder machen lassen wollen

Gruß

Erwin

RE: Luftgemischschraube, 06 Jun. 2018 11:47

Erwin die Leerlaufschraube die du machst, wäre das mit einem Inbuskopf nicht interessant?

RE: Luftgemischschraube, 06 Jun. 2018 12:37

---

Sidden:

Moin Karsten,

dann kommt aber noch eine Rückmeldung ob die Schraube passt, gelle?!

Gruß Andy

---

Klaro Sie soll wohl heute schon ankommen

RE: Luftgemischschraube, 06 Jun. 2018 21:11

 Ging ja schnell, gestern bestellt heute da.....die passt, ist die die ich drinne habe im Vergaser Gruss und schönen Abend

wünsch

RE: Luftgemischschraube, 06 Jun. 2018 21:45

Hallo Adrian

Interessant schon, aber zu aufwendig in der Herstellung. Ich müsste eine M8 mal 40 nehmen, zentrieren und dann abdrehen. Anschlliessend neues Gewinde schneiden. Da ich die Schraube dann nur mit dem Kopf spannen kann nicht ganz unkritisch. Der Aufwand und die Arbeit lohnt nicht wenn ich doch einen 6mm Alurundstab nehmen kann (ein Meter 1,50 Euro). So habe ich eine derartige Schraube in kleiner 5 Minuten fertig ohne Probleme, und Material für weitere 10 Stück. Und eine Mutter (in dem Fall aus Kunststoff aufzusetzen ist ja überhaupt kein Problem. Geht auch deutlich schneller als die vielleicht elegantere Messingversion Zudem passt die Aluschraube besser in die Galvanische Spannungsreihe

Gruß

Erwin

RE: Luftgemischschraube, 02 Jan. 2020 16:27

Hallo zusammen,

könnt ihr mir sagen ob Scooter Center auch Feder und Dichtung und U-Scheibe da hat ? Gehört doch auch da rein oder?

Hallo "Stranger" »ac3r999«

...kannst Du mir sagen/schreiben, ob Du auch einen Vornamen hast???

"Ein ausgefülltes Profil kann bei Fragen durchaus von Vorteil sein"!

Zum Thema:

Natürlich gehören die Regulierschraube mit Spiralfeder - U-Scheibe + O-ring zusammen!

Hier noch mal Einzeln in der Montage-Reihenfolge!

Da zumeist das Gewinde der Einstellschraube + der O-ring - durch falsche "Handhabung", (mit nicht passendem Werkzeug) "gekillt" wurden...  hatten viele Ersatzteil-Händler auch nur diese beiden "Verschleißteile" im Programm.

Hier in der Explosionszeichnung des MIKUNI VM20 Vergasers zu sehen:

Die Nr. 14 zeigt die  Luft/Gemisch-Regulierschraube - die Nr. 19 den  O-Ring -  der "ehemals" Lieferbaren Ersatzteile.

Bei dem "Holländer" von  EASYPARTS !   (in Technik-Ersatzteilen eigentlich immer gut sortiert)

Unter Nr.14 =  Produktion gestoppt  -  Nr.19 = Nicht mehr hergestellt!!!

Der einzig mir noch bekannte "Ersatzteil Handel" -  ist die  »QUAD COMPANY«  welche die »Luft/Gemisch Einstellschraube  noch im Programm führt!

Lass Dich nicht durch die Abbildung + den Text von dem »Piaggio Skipper 125 2-Takt (SKR) Roller« irritieren!!!

Während in der Liste für Piaggio Hexagon diese Einstellschraube nicht mehr aufgelistet wird... ist sie beim "PIA Skipper/SKR" noch Lieferbar!  -   wenn auch das "Lieferbarkeits-Symbol  GELBER LKW  besagt → daß nur noch ein RESTBESTAND Lieferbar ist!

Einzig WICHTIG ist - daß es sich um die »Einstellschraube Leerlauf - Luft« für den MIKUNI VM20 handelt!

(scheinbar nennt jeder Händler diese Schraube "so wie er meint"!?)

Habe auch schon nur "Luftschraube" gelesen!

Wenn Du die rot unterlegte 9 anklickst... öffnet sich dieses ↓ Fenster.

5,96 € ist eigentlich noch als "Günstig" zu bezeichnen...  wenn man die knappen Restbestände bedenkt!

Hier nochmal die genaue Artikel-Nr. + Original-Ersatzteil-Nr.  zur Bestellung bei der »QUAD COMPANY«

und die genaue Beschreibung des Artikels.

Bald wird‘s wohl nur noch die SELBSTANFERTIGUNG geben!?  - wie von unserem "erwilud"-Erwin weiter Oben ↑   mit Zeichnung   gepostet wurde.

Oder man sucht sich einen fähigen Dreher!   -  bzw "Zerspanungs-Techniker"!   (oder wie Diese jetzt heissen!?)

An die Spiralfeder - die U-Scheibe + den O-Ring sollte man - mit Hilfe Erwins »Zeichnung + Vermaßung« - bei einem gut sortierten Werkzeughandel bekommen.

Wichtig!  wenn man die alte Einstellschraube heraus "operiert" hat...  genau in das Gewinde - bzw den Luft-Kanal - hineinschauen... (zur Not mit LED-Ta-Lampe + Lupe)

→unter einem Neuen O-Ring habe ich schon mal einen "zerbröselten Alten" gefunden!      Damit hätte die Neu-abstimmung NIEMALS funktioniert!!!

PS @ "ac3r999"   Du darfst Dich als "Incognito" nicht wundern...  wenn Du "kaum oder gar keine" Antworten bekommst.

Gruß,     @ all + nochmal ein GUTES NEUES 2020...

Fritz          ←Moin geht‘s in‘s Trainingslager nach Marbella    VIVA

.

das war‘s +Tüss

.

.
