Hallo Schrauber/innen 🛠️  ⚡⚡

.

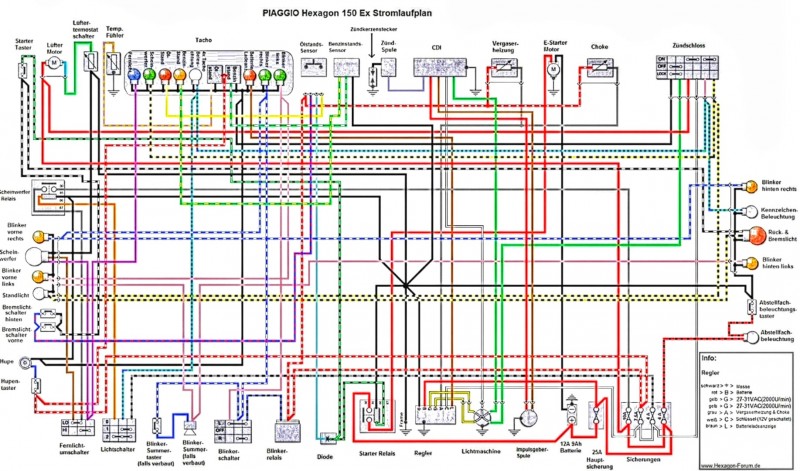

aus gegebenem Anlass habe ich mal den Stromlaufplan Piaggio Hexagon EX 150 (EXS125/EXV150) eingestellt.

.

Die Daten im Kasten vergrößert.  🔎

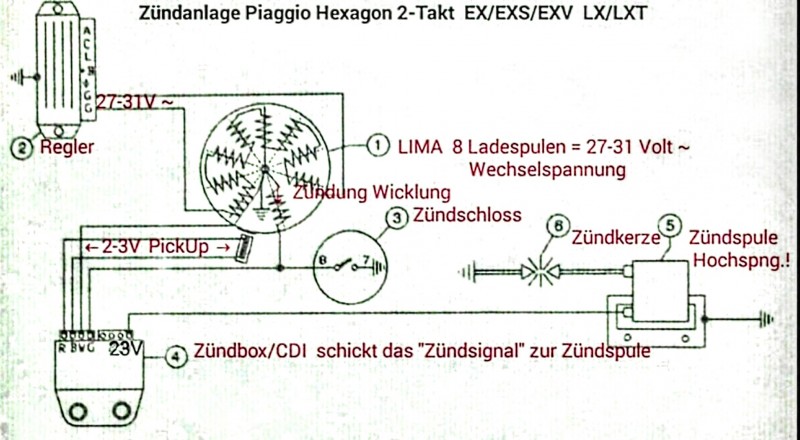

Die Zündanlage Piaggio Hexagon 2-Takt  als Schaltbild.

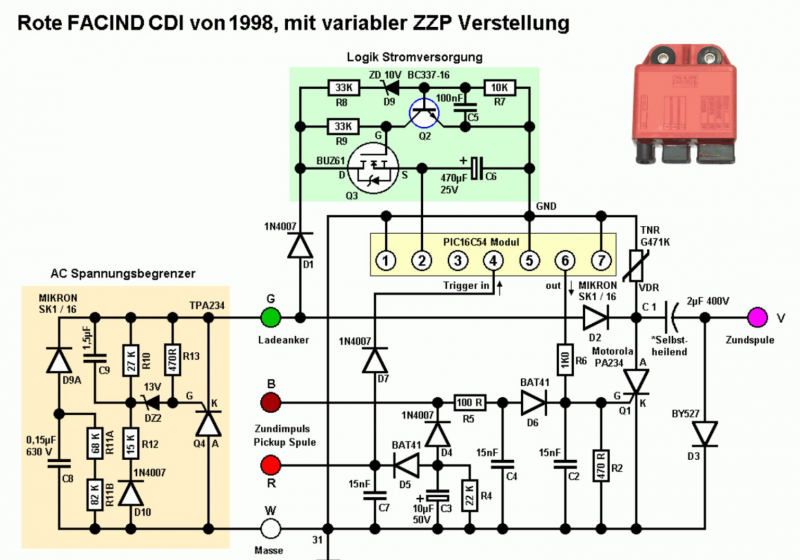

CDI/Zündbox FACIND mit variablem Zündzeitpunkt.

interne Schaltung.

Die Anschlußfarben entsprechen dem Stromlaufplan.

.

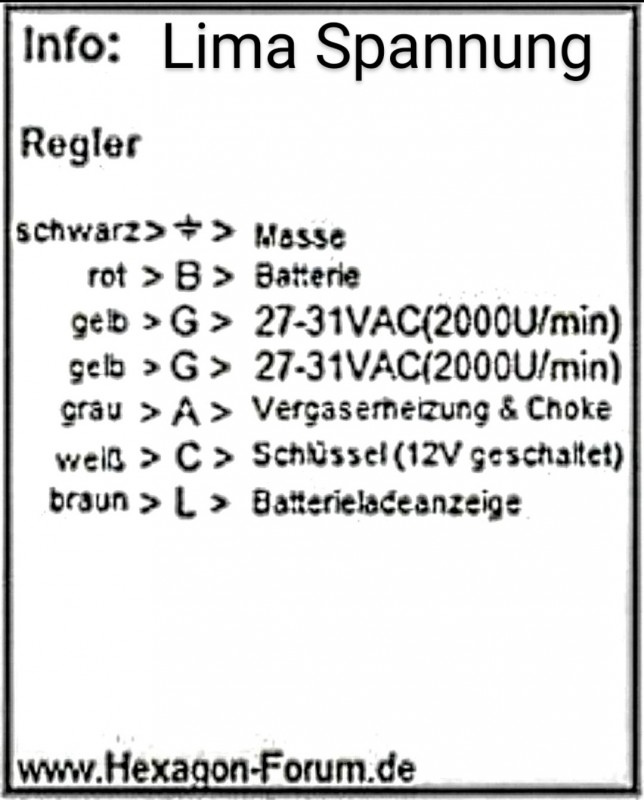

Zur Lichtmaschine:

.

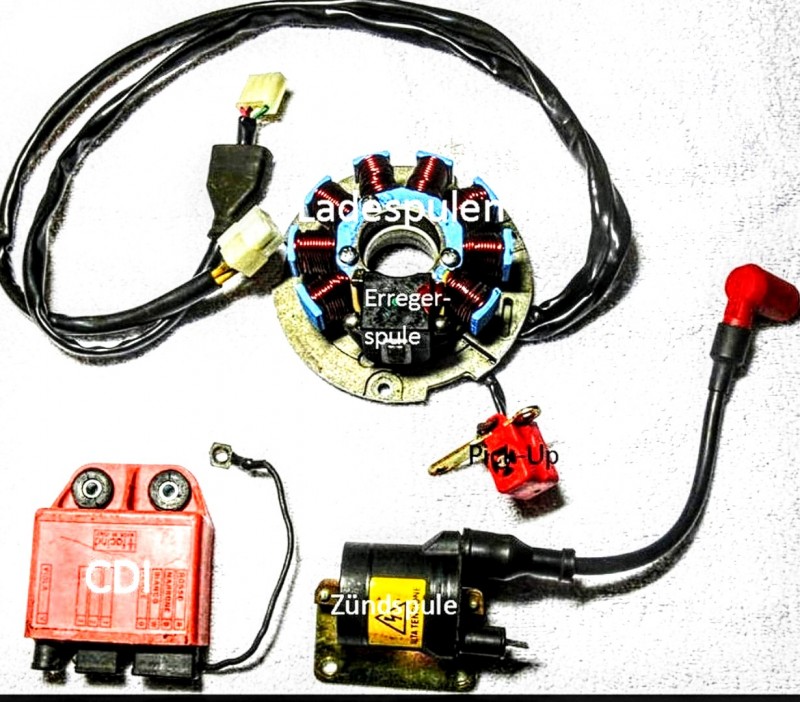

Die elektrischen Komponenten:

Die CDI mit externem Massekabel ist ein älteres Modell.

Die CDI ab 1998 ⬆️ bekommt die Masse über den Anschluß (W) 31

.

.

.

Der oft benutzte NGK Kerzenstecker hat einen internen "Radio Entstörwiderstand" von 5 KiloOhm integriert!

Deswegen genügt auch die Zündkerze ohne "Radio Entstörwiderstand" NGK B9 ES !

.

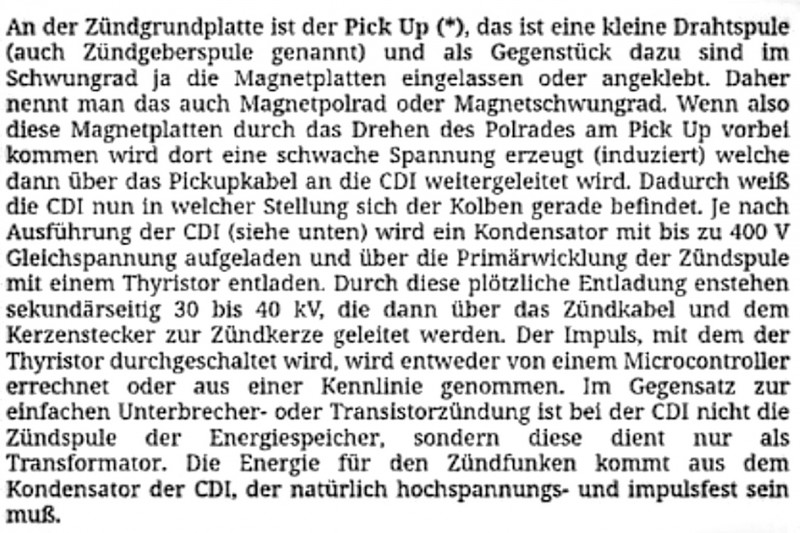

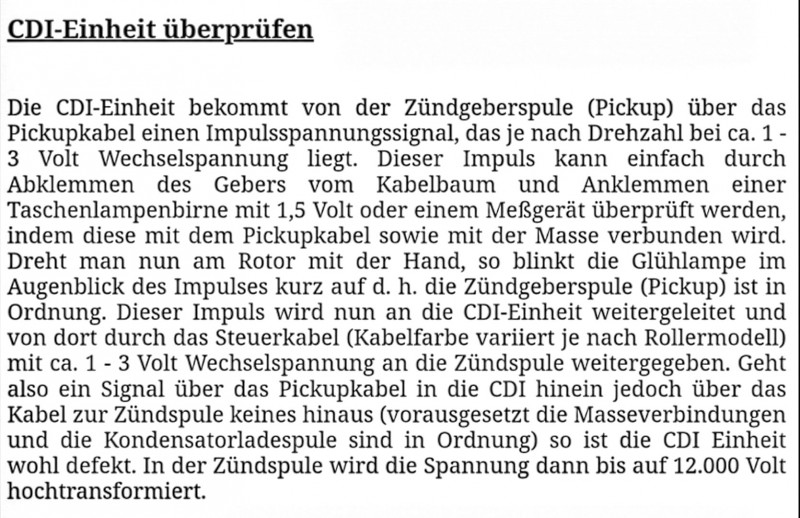

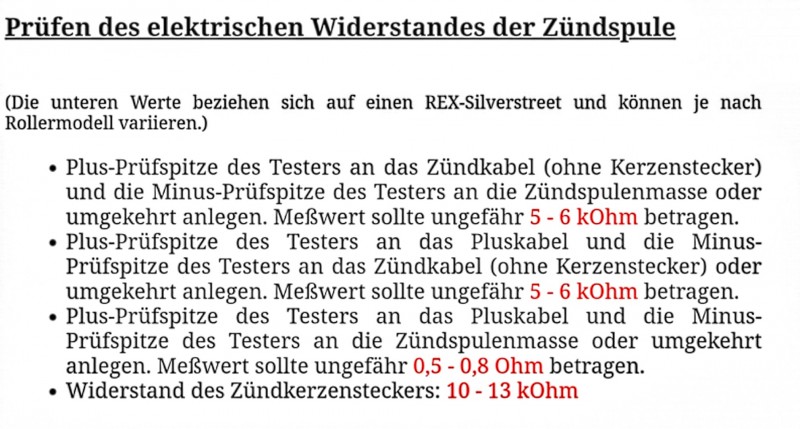

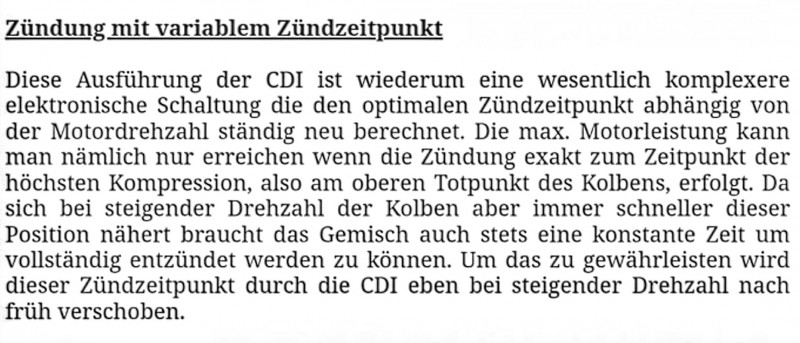

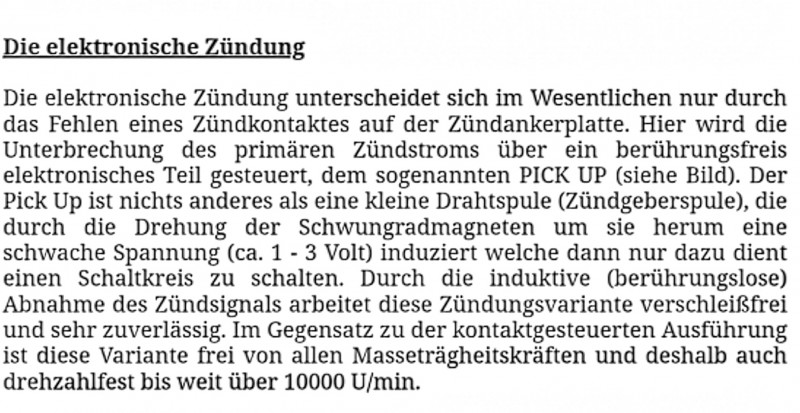

Auszüge a.d. Handbuch

"SCOOTER ELEKTRIK"

.

Ich hoffe daß Euch diese Elektro-Informationen etwas weiterhelfen.

.

Fritz  ⚡⚡

.

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Info: Stromlaufplan EX/EXS/EXV - Zndanlage 2-Takt - prfen , 28 May. 2022 11:40

Sehr Informativ, Dankeschön.

Gruß vom Möhnefluss

RE: Info: Stromlaufplan EX/EXS/EXV - Zndanlage 2-Takt - prfen , 28 May. 2022 13:37

"Mohltied" Merti Markus,  😉

.

Deinem [Profil] habe ich entnommen, daß Du eine LX125 besitzt.

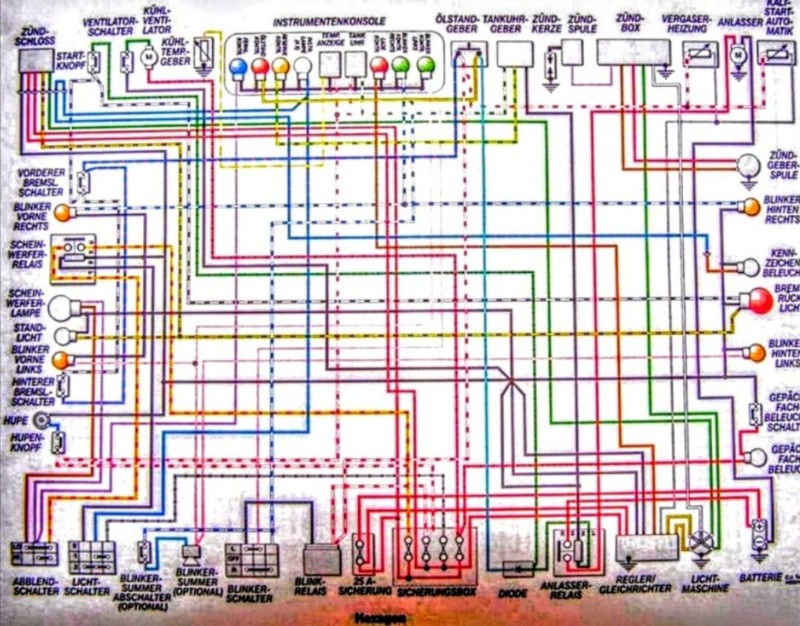

Der Stromlaufplan von LX+LXT hat sich etwas verändert.

Foto:  ©by Erwin 👋  aus dem WHB.

Obwohl noch ein H4 Scheinwerfer im Plan eingezeichnet ist.

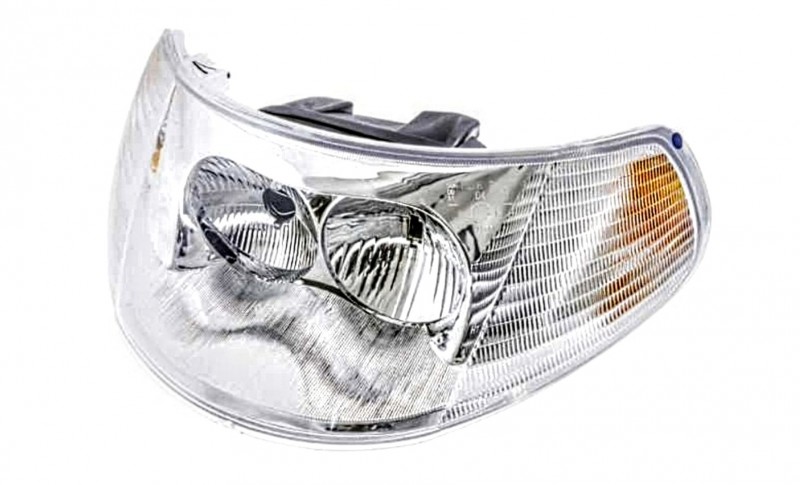

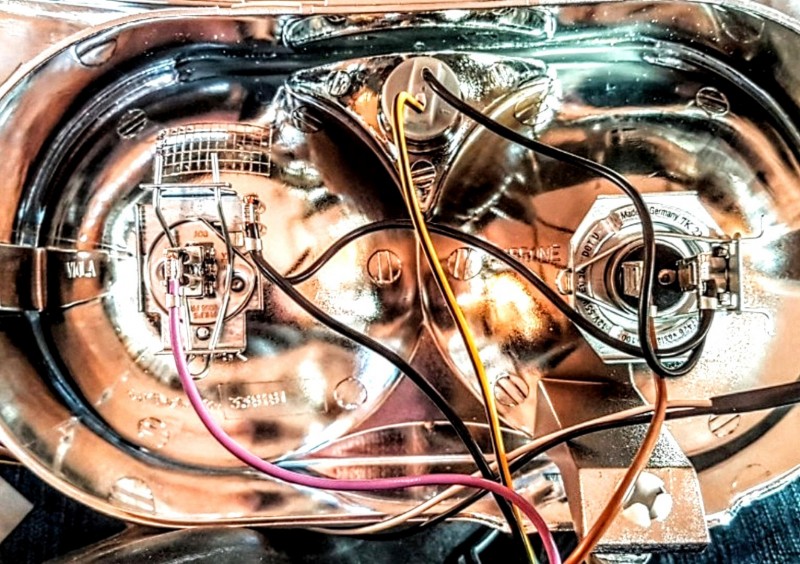

Haben LX+LXT den besseren Doppelscheinwerfer H1/H7 eingebaut bekommen.

.

.

Die Anschlußfarben der Verkabelung sind aber identisch geblieben!

.

.

.

Gruß,  👋  aus ⚔️ Schwerte ⚔️ a.d. Ruhr

.

Fritz     😉

.

.

RE: Info: Stromlaufplan EX/EXS/EXV - Zndanlage 2-Takt - prfen , 28 May. 2022 14:03

Tach Fritz,

habe die ersten Verkabelungssünden der Vorbesitzer schon beseitigt. Ansonsten läuft meine kleine recht prima.
Bis jetzt hat mich der Kupferwurm noch nicht belästigt und ich hoffe das bleibt so.

Schönes Wochenende
