Hallo Hexagon-Freunde,

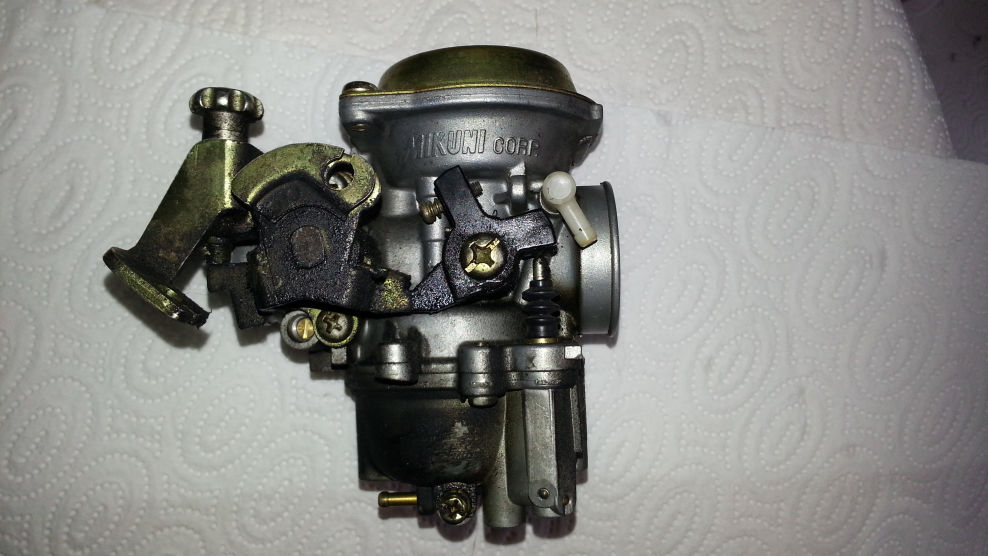

kann mir jemand sagen was diese Schraube am Vergaser für eine Funktion hat. Auf diesem Bild unterhalb der Bezeichnung Mikuni und über der Kreuzschlitzschraube an dem schwarzen Kipphebel.

RE: Vergaserschrauben, 18 Jun. 2018 13:28

"Mohltied" Rainer,

ich bin zwar kein "Wanderdünen" (LX4) -Experte.

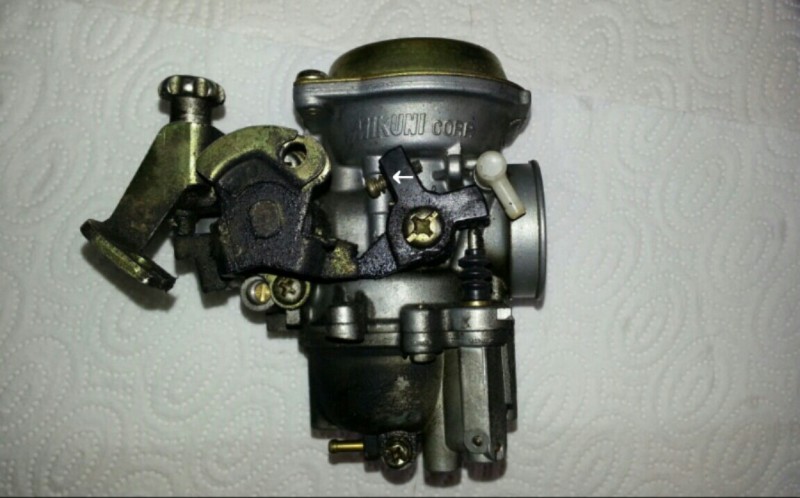

Wenn Du aber diese (←) Einstellschraube meinst...

Diese "*federbelastete" Schraube stellt den Endanschlag der Drosselklappe auf der "Drosselklappenwelle" ein. Den Spalt, der nach Gaswegnehmen noch offen bleibt.

Kurz - die Höhe des Leerlaufs. Also die Höhe des Standgases.

*federbelastet... damit sich diese Schraube - etwa durch Vibrationen - nicht selbsttätig verstellen kann!

Würdest Du bitte mal, zur Info, den genauen Mikuni-Vergaser-Typ hier einstellen!? (muß irgendwo am Vergaser-Gehäuse eingeprägt sein.) Die meißten LX4 sind ja mit dem (ungeliebten) "Walbro" Vergaser ausgerüstet.

Gruß,  und gutes Gelingen...

Fritz

.

RE: Vergaserschrauben, 18 Jun. 2018 13:46

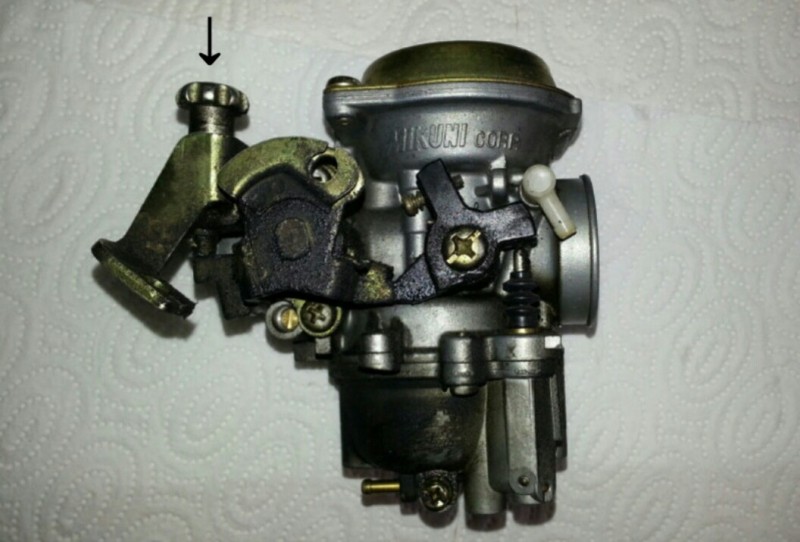

Das Standgas wird doch mit der Stellschraube ganz links im Bild eingestell wo auch der Gaszug eingehängt ist, oder irre ich mich da?

RE: Vergaserschrauben, 18 Jun. 2018 15:08

Jawoll Rainer,

Mit der Rändelschraube stellst Du den Gasweg ein... wieviel "Gas" noch ansteht, wenn Du den Gasgriff schliesst.

Die "Drosselklappen-Stellung" muß aber auch passen. Mit ganz geschlossener Drosselklappe würde der Motor absterben. Die Schraube gehört zur "Grundeinstellung".

Fritz

RE: Vergaserschrauben, 18 Jun. 2018 19:40

Hallo Rainer,

An die "Beschleunigerpumpe" hab‘ ich garnicht gedacht.

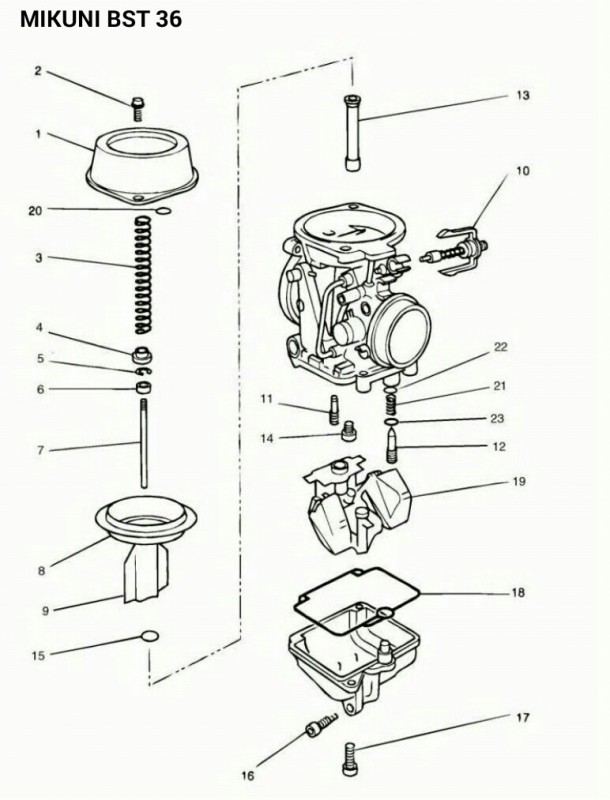

Weil ich den genauen Mikuni-Typ nicht kenne... zum Vergleich hab ich mal den Mikuni "BST 36" genommen.

Zur Drosselklappen-Betätigung sagt das "Handbuch Vergaser":

Wird nun der Gasgriff betätigt, öffnet sich die Drosselklappe und ein Luftstrom wird erzeugt. Dieser führt indirekt zu einem Unterdruck zwischen dem "Rückholgummi" (Membran) und dem Vergaserdeckel. Der Vergaserschieber wird nach oben gezogen. Dabei nimmt er die Vergasernadel mit.

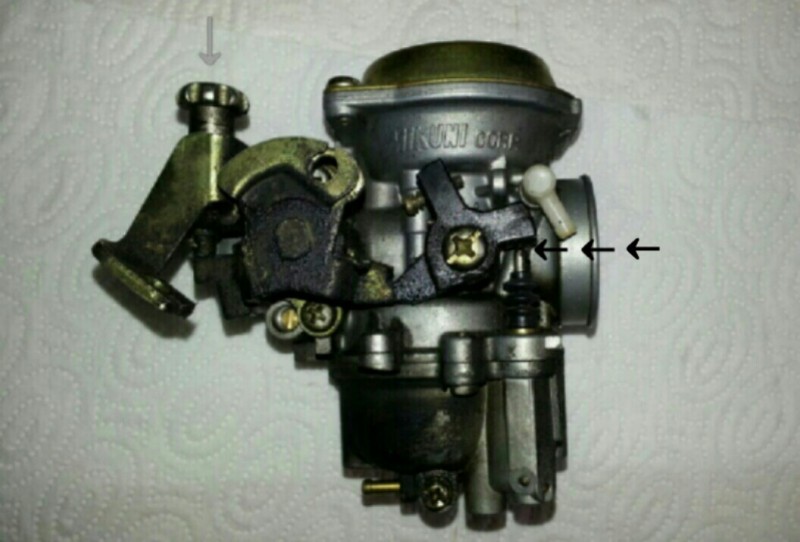

Beim "Gas geben"... drückt die schwarze "Betätigungswippe" auf die "Beschleunigerpumpe".

@ Rainer,

Sei Froh, daß Du den Mikuni hast... über den "Serien-Walbro" habe ich nur von Problemen gelesen.   Von der mangelhaften Ersatzteil-Situation mal ganz abgesehen.

Gruß, und Gunamt...

Fritz

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Vergaserschrauben, 18 Jun. 2018 23:38

Danke für die Ausführungen, doch weiß ich jetzt immer noch nicht wie ich den Vergaser am Besten richtig einstelle

RE: Vergaserschrauben, 18 Jun. 2018 23:40

Morgen Vormittag wede ich den Vergaser kurz aubauen und den genauen Typ hier einstellen damit alle wissen worüber wir reden.

RE: Vergaserschrauben, 19 Jun. 2018 12:13

RE: Vergaserschrauben, 19 Jun. 2018 12:14

RE: Vergaserschrauben, 19 Jun. 2018 12:15

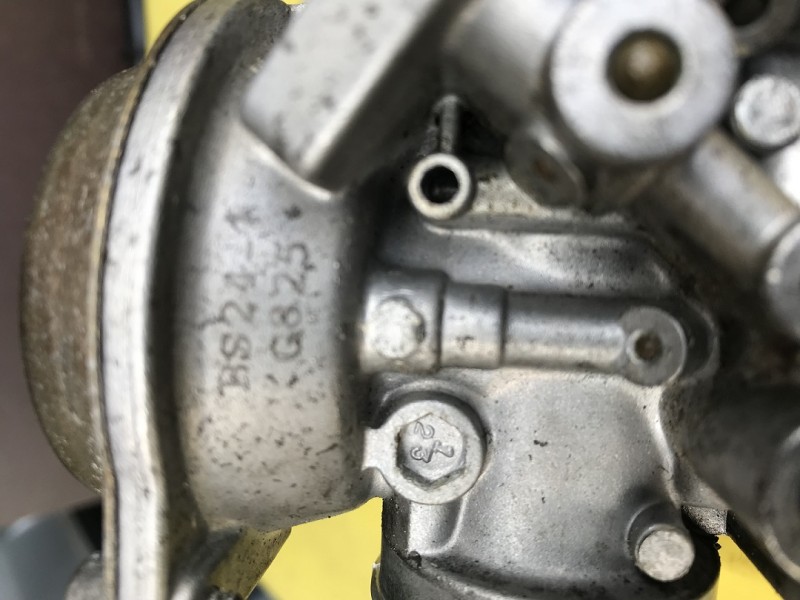

Bilder vom Vergaser der in meiner Hexe verbaut ist

RE: Vergaserschrauben, 19 Jun. 2018 13:52

Hallo Rainer,

Dein letzter "Bilder-Upload" hat leider nicht geklappt.   (Bei mir erscheinen nur die Symbole für "defekte Fotos"!)

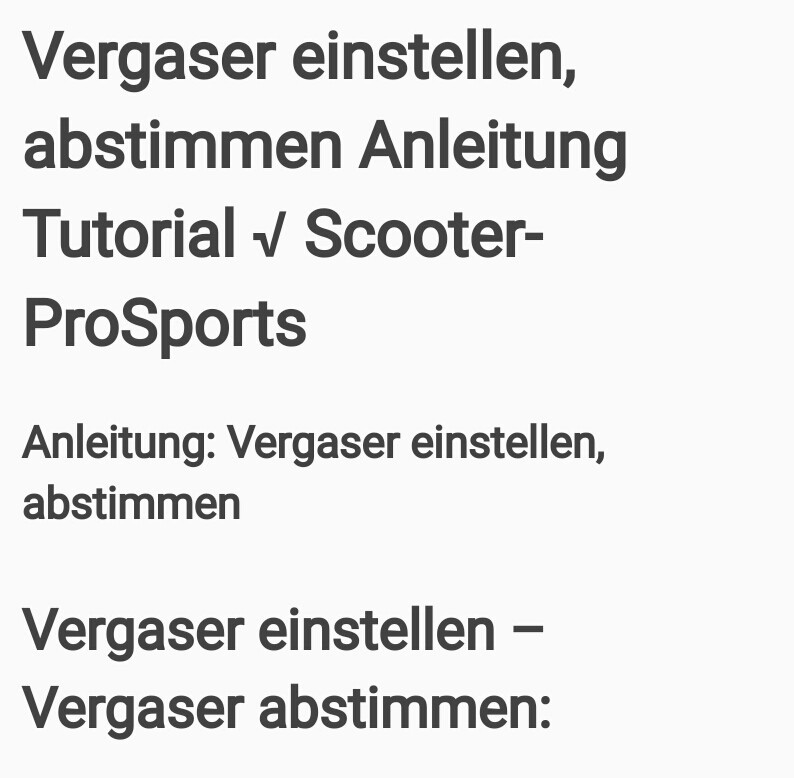

Evtl hilft Dir zur Grundeinstellung des Mikunis dieses allgemeine "Tuturial" zur Einstellung + Abstimmung bei verschiedenen Vergasern.

www.scooter-prosports.com/cms,vergaser-einstellen-abstimmen

Vielleicht können Dir auch die GT 250 Eigner - welche auch den MIKUNI verbaut haben - mit der "Grundeinstellung+Abstimmung" weiterhelfen!?

Gruß,   und Toi Toi Toi...

Fritz

.

RE: Vergaserschrauben, 19 Jun. 2018 23:55

RE: Vergaserschrauben, 19 Jun. 2018 23:57

Sorry das Format war zu groß
