Masseproblem, 04 Aug. 2022 13:31

Hallo Zusammen,

kann mir jemand sagen, wo das MinusKabel der Batterie bei der Super Hexagon gtx 125 anliegt?

Es gelingt mir vor lauter Kabeln nicht, dem Minuspol zu folgen.

Es geht mir darum, daß Moped springt nicht an, da tut sich gar nix, absolut tot. Ich wollte daher einen Massefehler ausschließen.

LG

Fabian

RE: Masseproblem, 04 Aug. 2022 18:32

Moin Fabian,

ich bin zwar noch kein "Hexen-Experte" aber Elektrotechniker und mein eigener Mopedschrauber.

Ich gehe mal davon aus, das Deine Baterie genug Saft hat (ca. 12,8 bis 13,2 V ohne Last) und Du schon alle Sicherungen geprüft hast. Rausnehmen und Durchmessen, nicht nur optisch prüfen! Der Schein trügt manchmal.

Falls bis hierhin alles i.O. ist, kannst Du mit einem (schwarzen) Kabel (Ho7v-k 6mm²) eine verschraubte Brücke direkt auf den blanken Rahmen schrauben.

Wenn es nu lüppt, kannst Du es so belassen oder alle Einzeladern, die an den Rahmen gehen, prüfen:

-abschrauben
-Kontaktstelle entfetten und reinigen
-Lackreste am Rahmen entfernen
-Leitungen auf Kabelbruch prüfen

Dat war es auch schon.
Vielleicht hilft es Dir ja weiter.

Beste Grüße Daniel

RE: Masseproblem, 04 Aug. 2022 20:00

Hallo Fabian,  😉

.

Vorab -  ich bin kein ausgesprochener GTX Kenner! 🤔

Habe aber in der SUCHEN-Funktion gelesen, daß die meisten Startprobleme bei den GTX Modellen am Anlasser - oder am Zündschloss liegen.

.

Wenn Du alle Sicherungen auf Funktion überprüft hast - lies Dir diese Beiträge über die SUCHEN-Funktion gründlich durch.

.

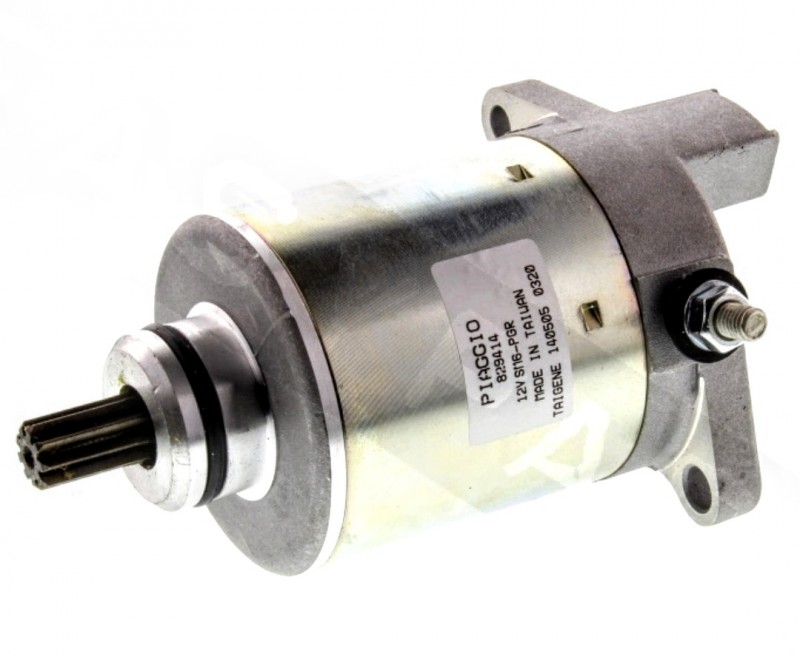

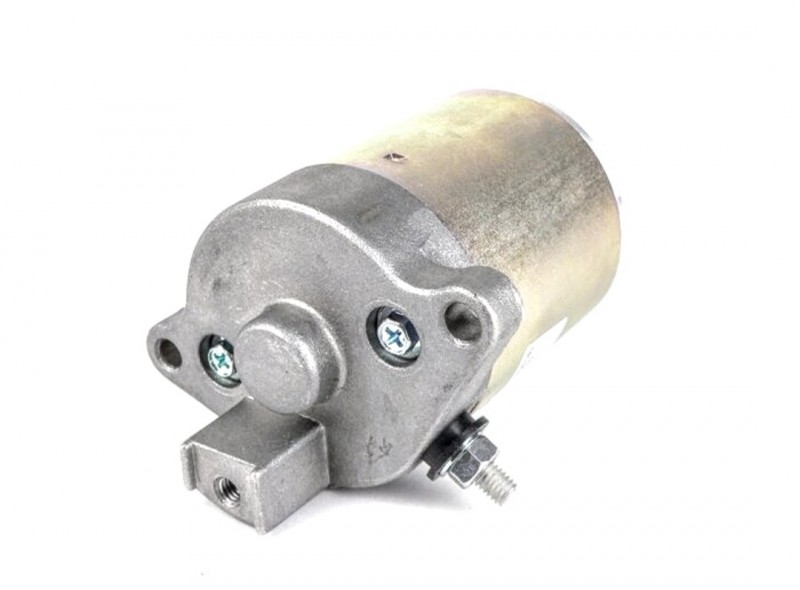

Der Anlasser hat einen außenliegenden Plus-Anschluss.

Den Massekontakt bekommt er über das Motorgehäuse.

Es sei denn 1 Vorbesitzer hat schon ein "Extra-Massekabel" zur Anlasser Befestigungsschraube verlegt!?

Ein Masseanschluss führt Serienmäßig vom Batterie-Minuspol zum Rahmen.

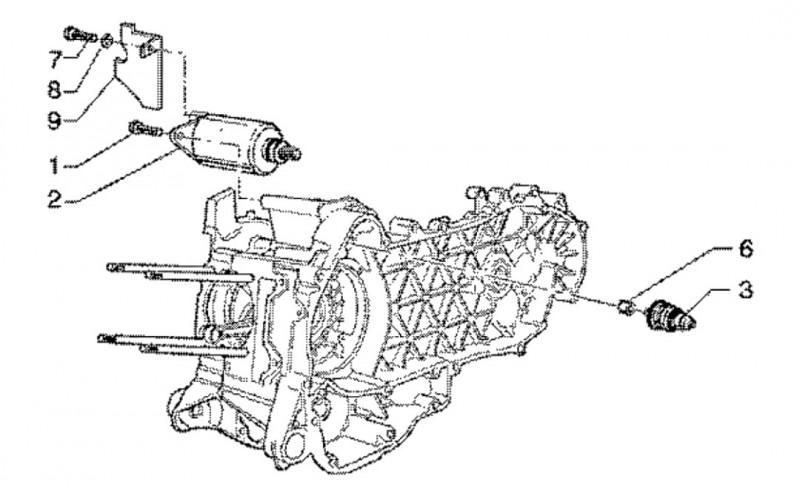

Hier ist der Anlasser in der Explosionszeichnung zu sehen.

.

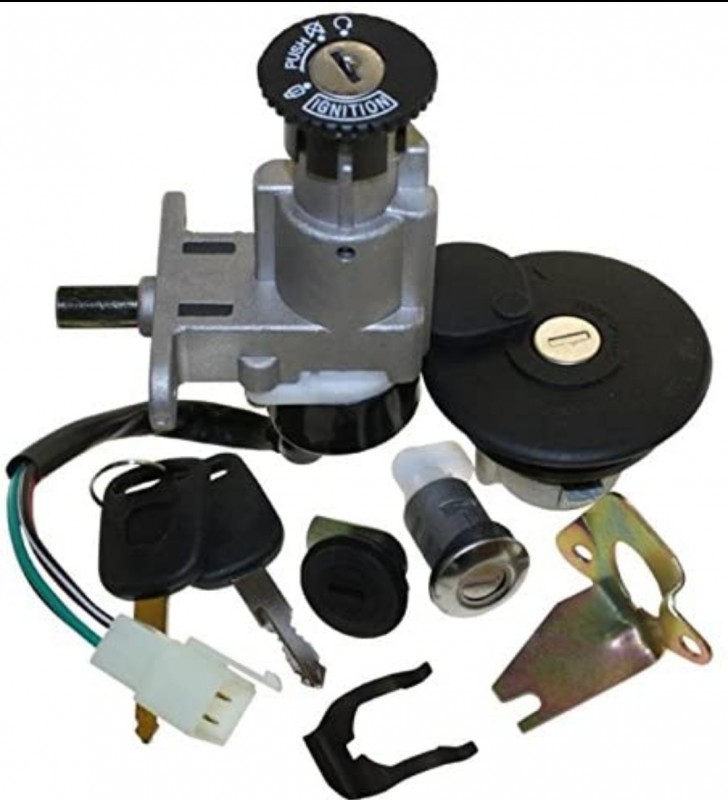

Eine häufige Fehlerquelle ist auch das Zündschloss.

.

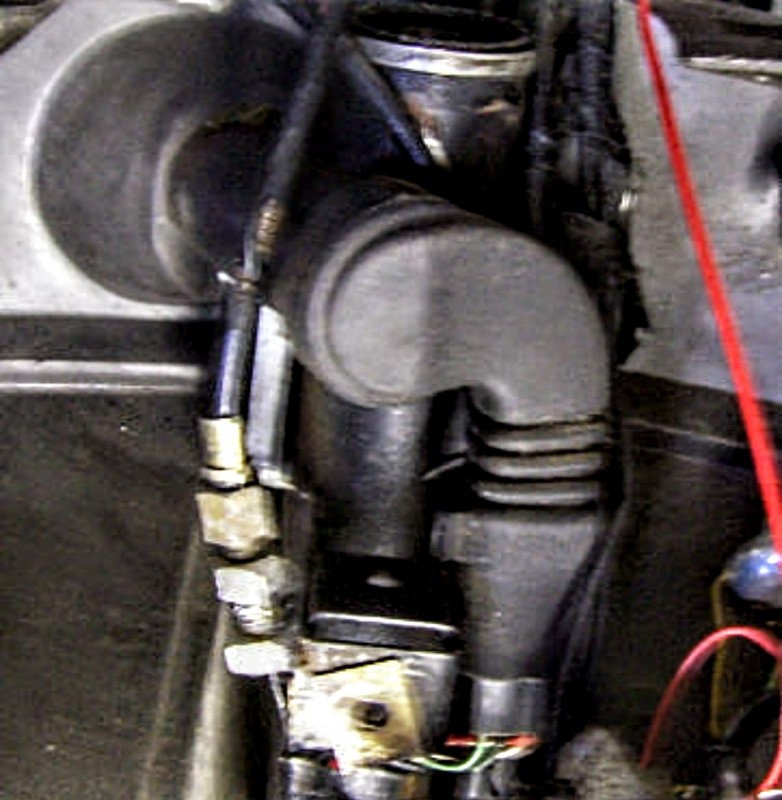

Der Einbauort befindet sich hinter der Frontverkleidung.

.

Die sfera-haiza haben den Zündschlossausbau ausführlich mit vielen Bildern beschrieben.

.

www.sfera-haiza.de/zuendschlossausbau.html

.

.

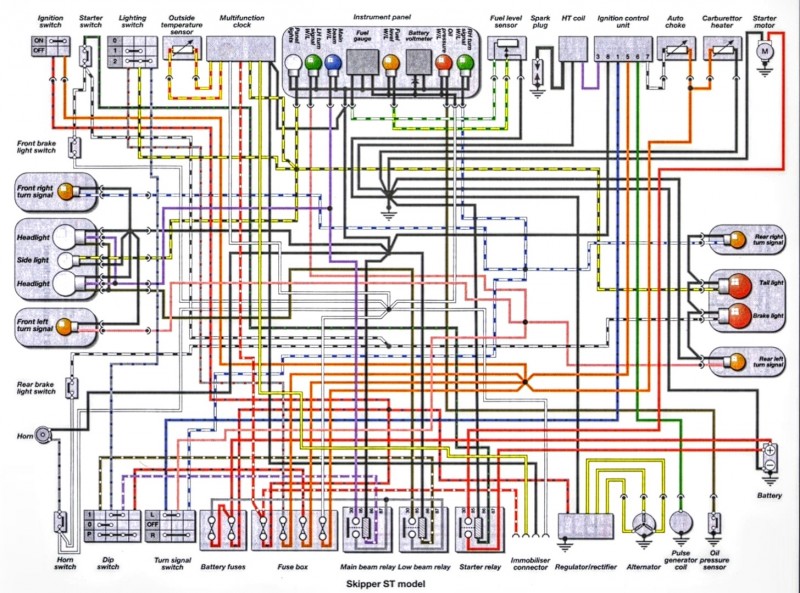

Ich hätte Dir gerne den Stromlaufplan der Super Hexagon GTX125 heruntergeladen - habe aber leider nur den der PIAGGIO SKIPPER ST 4-Takt im Web gefunden.

.

.

Die hat aber auch den Piaggio LEADER 4-Takt Motor.

.

Ich hoffe der hilft Dir etwas weiter.!?  😊

.

.

Gruß,  👋  und gutes Gelingen.

.

Fritz    😉

.

.

RE: Masseproblem, 05 Aug. 2022 06:14

Moin,

vielen Dank für die ausführlichen Infos! Die Sicherungen habe ich tatsächlich nur optisch gecheckt, da werde ich mich mal dran machen.

Die Sache mit dem Anlasser werde ich mir auch mal anschauen, danke Fritz!

LG

Fabian

RE: Masseproblem, 05 Aug. 2022 09:45

Ich habe mal noch eine Verständnisfrage...

Also die Situation ist aktuell die, dass ich den Zündschlüssel drehe, dann leuchtet die Ölanzeige auf. Den tank habe ich befüllt, die Nadel steigt entsprechend. Außerdem blinkt eine rote Leuchte links neben dem Tacho.

Wenn ich dann den Startknopf drücke, passiert nix...

Wenn es der Anlasser ist, müsste er nicht zumindest versuchen zu orgeln?

Da ja wirklich gar nichts passiert, ist es nicht dann eher das Zündschloss? Oder ein anderweitiges elektrisches Problem?

Zündkerze und Batterie ist neu, habe eine 12 V 10 A Batterie im Netz gekauft...

RE: Masseproblem, 05 Aug. 2022 14:32

Hallo Fabian,

"Ich habe mal noch eine Verständnisfrage...

Also die Situation ist aktuell die, dass ich den Zündschlüssel drehe, dann leuchtet die Ölanzeige auf. Den tank habe ich befüllt, die Nadel steigt entsprechend. Außerdem blinkt eine rote Leuchte links neben dem Tacho.

Wenn ich dann den Startknopf drücke, passiert nix...

Wenn es der Anlasser ist, müsste er nicht zumindest versuchen zu orgeln?"

Du mußt beim starten ja den Bremshebel betätigen! Hast Du Kontaktschalter vom Bremshebel gecheckt??

Hast Du deinen Starterknopf überprüft bzw. überbrückt,ob Kontaktprobleme da sind!?

Gruß Harald

RE: Masseproblem, 05 Aug. 2022 15:06

hi Fabian,

eventuell könnte das auch an der elektronischen Wegfahrsperre liegen. Da müsstest mal probieren ob mit dem Master Schlüssel was passiert.

Ich glaube bei der GTX ist das Anlasserrelais auch am Batteriekasten angeschraubt. Wenn du den Sitz runtermachst und mal ganz genau hin hörst, ob da beim startversuch ein leichtes "klack" kommt..... wenn ja ist es wohl nicht die wegfahrsperre.

Beim Relais ist dann auch das dicke rote Kabel dran, das zum Anlasser geht. da kannst ja mal mit ner Prüflampe oder nem Multimeter prüfen ob beim starten Strom kommt - wenn ja isses der Anlasser, bzw Masseproblem beim Anlasser.

Ebenso kannst am Relais genau so prüfen ob der Startknopf das Signal zum Relais schickt.....

so kannst zumindest etwas eingrenzen, oder ausschliessen.

Gruß

Dietmar

RE: Masseproblem, 05 Aug. 2022 16:43

Vielen Dank für eure zahlreichen Tipps, die Kiste läuft!

Es schien tatsächlich ein Masseproblem zu sein... Die beiden Massekabel, die mit einer Schraube am Rahmen befestigt waren, waren ziemlich angegammelt.

Hab die Schraube und Unterlegscheibe getauscht und den Rahmen an der Stelle geschliffen, danach lief sie

Noch unrund, aber das wird schon...

Jetzt geht es weiter mit der anderen Elektrik, Blinker und Bremslichter hinten funktionieren nicht... Den Frontscheinwerfer samt Blinker habe ich momentan ausgebaut.

Hat da jemand einen Tipp?

LG

Fabian

RE: Masseproblem, 05 Aug. 2022 17:34

.... geht das Licht hinten? Eventuell auch ein Masseproblem.

Gruß

Dietmar

RE: Masseproblem, 05 Aug. 2022 20:52

---

Martelli:

.... geht das Licht hinten? Eventuell auch ein Masseproblem.

Gruß

Dietmar

---

Hallo Dietmar,

leider nein, die hintere Beleuchtung ist komplett tot...

RE: Masseproblem, 05 Aug. 2022 21:33

...gut - oder auch nicht. wenn alles nicht geht hinten, vorne aber schon dürfte es mit großer Wahrscheinlichkeit auch an einem masseproblem liegen.

einfach mal mit nem kabel den Masseanschluss zu einer lampe überbrücken und sehen ob was geht. kann auch sein ein steckkontackt ist hin. aber das kannst anschliessend nachsehen.

Gruß

Dietmar

RE: Masseproblem, 06 Aug. 2022 16:08

War es nicht so gewesen ,dass wenn vorne der Scheinwerfer nicht angekabelt ist oder Kontaktprobleme hat, dass dann hinten auch Ärger vorprogrammiert ist, da die Masse durch den vorderen Scheinwerfer geschliffen wird? Gruß Dennis

RE: Masseproblem, 06 Aug. 2022 16:45

Hey Dennis,

das würde natürlich erklären, weshalb hinten gar nix mehr geht.

Den Frontscheinwerfer habe ich momentan ja komplett abmontiert.

Gruß

Fabian

RE: Masseproblem, 14 Aug. 2022 15:08

Hallo liebe Leute,

mal ein kurzes Update...

Ich habe einen neuen Scheinwerfer bestellt, der war ja kürzlich im Angebot. Angeschlossen, frische Birnen rein.

Die Situation ist aktuell die, dass die Blinker vorne und hinten funktionieren. Bremslichter gehen weiterhin nicht, auch die hinteren Scheinwerfer gehen nicht.

Vorne geht das Fernlicht und, wie gesagt, die Blinker. Das Abblendlicht geht nicht.

Es gibt ja vorne noch ein Relais, das werde ich die Tage mal tauschen. Außerdem war der Schalter für das Abblendlicht angegammelt, da habe ich einen neuen bestellt.

Ich hoffe, dass es das mit dem Relaiswechsel gewesen ist, mal sehen...

LG

Fabian

RE: Masseproblem, 14 Aug. 2022 21:51

Bevor du Relais tauscht ...du kannst diese auch zum prüfen kurzschliessen,also den Schaltkontakt überbrücken.Mit einem Schraubendreher o.ä.  ! Die Masseleitung geht unten auf‘s Fahrgestell,beim Hauptständer.Löst sich auch gern mal...nach hinten vielleicht auch ein Masseproblem ?

Gruß Martin

RE: Masseproblem, 15 Aug. 2022 00:04

Hallo Martin,

also ich habe bisher eine Stelle entdeckt, an der Massekabel an das Gestell gehen, in Fahrtrichtung linke Seite unten, etwa dort, wo ein Beifahrer seine Füße abstellt. Da sind zwei Kabel, ich habe in der Vergangenheit dort die Schraube getauscht und das Gestell an der Stelle etwas geschliffen. So hab ich das Moped zum laufen bekommen.

Gibt es noch andere Stellen?

Gruß

Fabian

RE: Masseproblem, 15 Aug. 2022 12:50

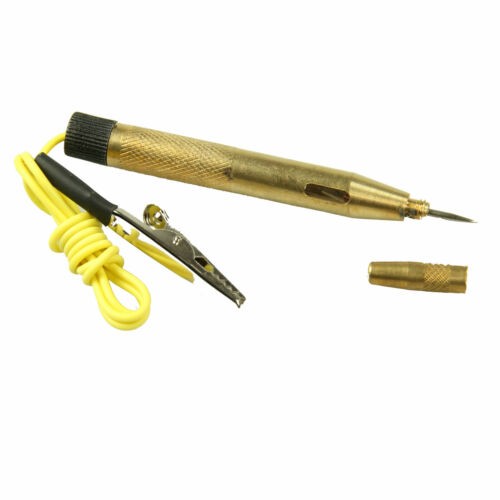

Also ich benutze bei so diffusen Sachen immer gerne die berühmte alte Prüflampe - also sowas hier

Die Krokodilklemme an Masse, idealerweise Massepol der Batterie und mit der Spitze kannst dann sehen ob am Anschluss Strom ist. Wenn ja isses Masseproblem, wenn nein Stromproblem. So kannst dich am Kabel - Steckern entlanghangeln bis du die Stelle findest. Mit der Spitze kannst auch mal ein Kabel anstechen um zu sehen ob was drin ist

"Joke"

Du kannst die Batterie auch mit grünem Strom laden - dann siehst sofort ob irgendwo grüner Strom rausläuft ))

"Joke ende"

Gruß dietmar

RE: Masseproblem, 15 Aug. 2022 15:10

Hi Dietmar,

ich habe ein Multimeter hier, damit werde ich bei Zeiten mal messen, bin bislang noch nicht dazu gekommen, wie das manchmal so ist.

Gruß

Fabian

RE: Masseproblem, 17 Aug. 2022 18:35

Hallo Zusammen,

ein kurzes Update... Die Beleuchtung funktioniert nun. Ich habe den Schalter des Abblendlichts getauscht, hatte ja berichtet, dass der festgegammelt war.

Außerdem habe ich das Relais an der Batterie getauscht. Nicht das Anlasserrelais, das andere an der Batterie.

Jetzt funktionieren Abblendlicht und die Bremsleuchten

Hab mich gefreut, wieder ein Schritt weiter. Da habe ich mir das Messen erspart

Ist es normal, dass die Bremsleuchte in Fahrtrichtung links eher Orange als rot leuchtet?

Es sieht aus, als ob das Glas an sich eine orangene Tönung hat...

LG

Fabian

RE: Masseproblem, 19 Aug. 2022 19:19

Ich hatte ganz die Kennzeichenbeleuchtung vergessen... Die funktionierte nicht. Birne raus, Kontakte angeschliffen, Birne rein, geht wieder

Die einzige Beleuchtung, die nicht funktioniert, ist jetzt die Kofferraumbirne. Auf die kann ich aber verzichten.

Gruß

Fabian
