Stromlaufplan LX4 (125ccm) luftgekhlt
Startseite
- Motor oder Elektronik




Name Nachricht
haexler



406 Beitrge

Stromlaufplan LX4 (125ccm) luftgekhlt, 29 Dec. 2022 22:46


Hallo Leute, hab mal wieder ein Problem, irgendwer hat mal einen Stromlaufplan von der LX4 luftgekühlt hier rein

finde Ihn nicht mehr

Brauche Ihn wegen der Beleuchtung. Ganz eigentümlich haben sich Abblendlicht und Fernlicht verabschiedet

Lichthupe und Blinker , Stopplicht alles geht auch das Standlicht

Nicht geht: das Abblend- und Fernlicht

An diesem Roller wurde elektrisch  irre rumgebastelt sieht man unter dem Vorderen Schild oben und unten.

Ich will daher mal allem nachgehen mit den Kabelfarben und schauen wo was nachträglich gemacht wurde

im Handbuch wird mehr auf die GTX eingegangen, die ist schon mit Diebstahlsicherunge und viel em ausgerüstet., Den habe ich aber alles anders wie bei der LX4

wäre schön wenn jemand den Stromlaufplan hier reinstellen könnte oder mir schreiben wo es zu finden ist

Danke im Voraus und guten Rutsch

Werner




Rollator Opa




10781 Beitrge


RE: Stromlaufplan LX4 (125ccm) luftgekhlt > Vespa ET4, 30 Dec. 2022 12:02


Moin Werner,  🇨🇭  😉

.

mit einem STROMLAUFPLAN der LX4 kann ich Dir leider nicht dienen.

.

.

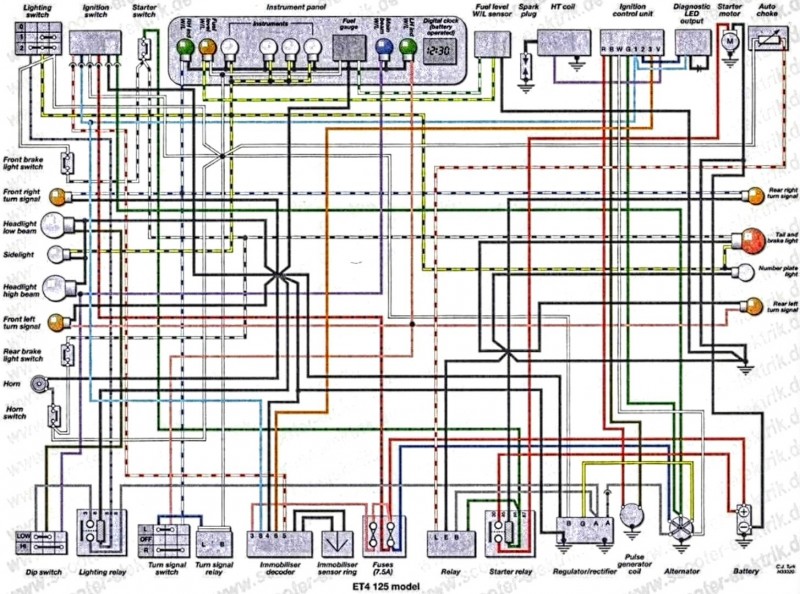

aber evtl hilft Dir der Plan einer Vespa ET4 etwas weiter!?  🤔

Von der ET4 stammt ja der AC Motor der LX4 ab.

.

.

Wünsche Dir einen...

ins Neue Jahr 2023 🍀🐖

(aber komm‘ nicht in‘s "schleudern"!) 😁

.

Gruß,  👋  viel Glück 🍀 Erfolg 👍 Gesundheit

.

Fritz     😉

.

Immer schn Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!


Rollator Opa




10781 Beitrge

RE: Stromlaufplan LX4 (125ccm) luftgekhlt, 30 Dec. 2022 16:30


Hallo Werner,  😉

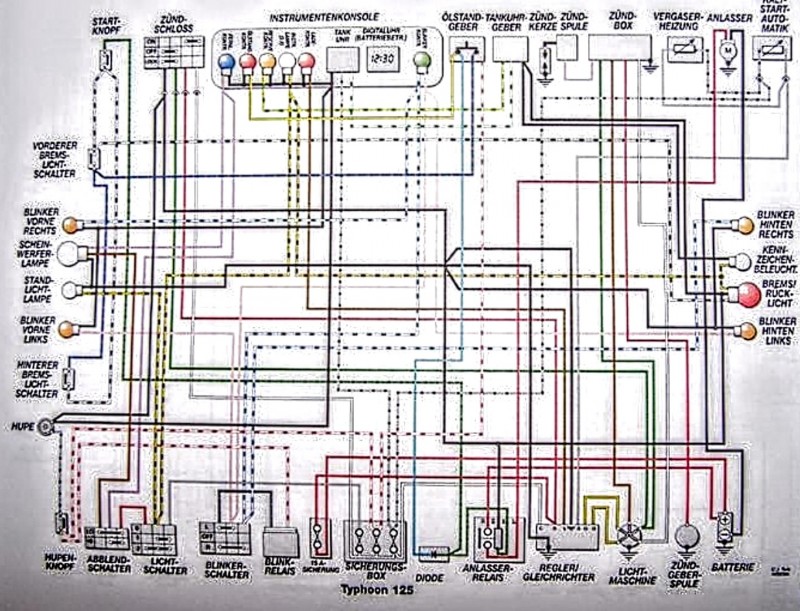

Habe noch einen alternativen Stromlaufplan - mit deutschen Bezeichnungen - gefunden.

...

Dieser Plan ist vom Piaggio TYPHOON 125.

.

.

Der hat den gleichen Luftgekühlten Motor - wie die "Wanderdüne" LX4.

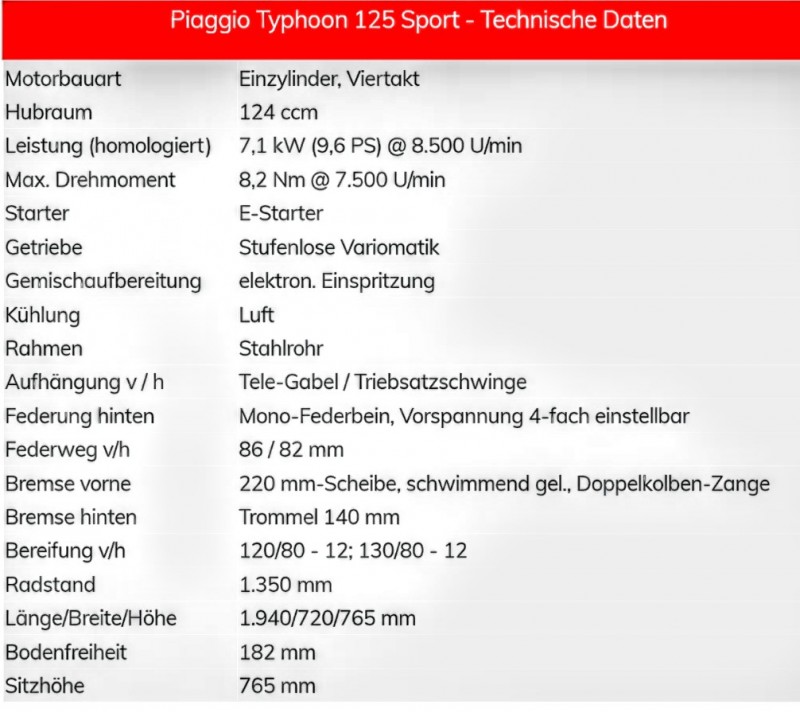

Vergleiche die technischen Daten:

.

(Als Nachfolger des TPH125 AC auf den Markt gekommen.)

.

.

Gruß,  👋  und guten "Rutsch"... 🚀💥

.

Fritz     😉

.




haexler



406 Beitrge

RE: Stromlaufplan LX4 (125ccm) luftgekhlt, 05 Jan. 2023 09:19


Vielen vielen Dank für die Infos, eigentlich schade das so wenige das Forum kennen,

weise zwar jeden darauf hin, aber das anklicken scheint dann doch ein zu grosser Schritt zu sein.

Hatte den entsprechenden Roller vorgefahren und  genau da fielen die Lichter aus. Kaum zu glauben aber wahr,

Was hab ich gemacht, lange lange rumgesucht gemessen, Teile ausgetauscht und und und.

Habe 4 LX4 hier stehen, natürlich keine berauschende Leistungen (siehe Falken und Sanddühne).

Für den Normalverbraucher ist trotzdem gemütliches Fahren (zur Arbeit und so) gut möglich.

Was habe ich weiter gemacht?

alles was das Licht betrifft, abgeklemmt und entsprechend der EXS und LX4

verdrahtet  mit Sicherungen und

neuem Scheinwerfer, sieht jetzt schnuckelich aus (Bild kommt noch)

Euch allen ein frohes Neues mit endlich Friedenverhandlungen für die Ukraine.

Mehr Waffen haben bisher nie zu weniger Toten geführt, eher zur Eskalation.

Hoffen wir das beste, das sich zwei bestimmte Personen endlich zusammenraufen.

Ich weis sowas gehört hier (sagen einige) nicht her, aber D befindet sich wieder im Krieg und anstatt alles für den Frieden zu tun ..........

Selbst wir, die Schweiz, hat den Weg der Neutralität verlassen und hängt sich an, anstatt die bewährte Vermittlerrolle anzunehmen.

Hoffen wir das Beste

Herzlichst, Euer Werner.
