Die Hexe fr den Tv fertig machen, 21 Dec. 2015 16:33

Nun ist es halt ne Hexe geworden.

Diese habe ich Gestern abgeholt.

Sie hatte Tüv bis April 15. Sieht etwas gebeutelt aus. Hat schon lange keinen Service mehr durchlaufen.

Obwohl sie mehrere Monate stand sprang sie nach 30 s leiern an.

Der Motor klingt soweit gut und läuft ruhig.

Zum Gefährt selber gab es noch div. Teile, was sag ich  einen Berg von Teilen, dazu.

Und das für 300 Euronen.

So wo fange ich jetzt an um sie für den Tüv fit zu machen.

Was ich gesehen habe:

1. Bremse vorn und hinten muss neu.

2. Wenn ich die Bremse hinten betätige geht die Hexe nicht an. Und Bremslicht leuchtet nicht.

3. Reflektor blind. Habe ich schon im Netz jemanden zum neu bedampfen gefunden.

4. Hat der Vorbesitzer auf diese Doppellampe umgebaut. Ist es richtig wenn ich das Fernlicht anmache geht das Abblendlicht aus?

5. Auspfuff sehr verrostet. Mal sehen ob ich den entrosten kann und lacken.

6. Reifen von 2003 aber noch Profil. Kommen runter.

7. Vario und Ölpumpenriemen wechsel ich.

8. Alles sauber machen, klar, und Flüssigkeiten runter und neue rein. Achja Luftfilter natürlich auch.

9. Alles einstellen( Ölpumpe, Zündkerze, Vergasser)

Und ab zum Tüv oder? Noch was wichtiges vergessen?

Könnt gern eure Meinung preis geben.

Ich danke Euch für die Aufnahme.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 21 Dec. 2015 18:19

bei uns im Forum von mir aus der Rübenwüste... viel Spaß  mit der Hexe (auch wenn sie erstmal viel Arbeit macht) und mit uns hier...

Hab‘ keine große Ahnung von der Technik - da werden unsere Schrauber sicher noch was zu schreiben...

paar Sachen weiß ich aber auch inzwischen

2. ist der Bremslichtschalter - wenn der nicht geht kriegst du kein‘ TÜV - das ist also wichtig...

3. Reflektor blind ist eher Totalschaden... versuch lieber einen guten gebrauchten zu kriegen...

4. "Doppellampe" heißt wohl LX-Scheinwerfer (ganz weiß, ohne gelbe Blinker) ... soll nur ein Licht brennen, das ist richtig...

5. Aufpuff muß gestrahlt werden, sonst hält der neue Lack nur von 12.00 bis Mittach ...

In der Liste fehlen auf jeden Fall noch die ganzen Gummiteile - Ansaugstutzen - Schläuche (Benzin- und Unterdruck...) und Zündkerze + Stecker und Kabel...

viel Arbeit... aber die Hexe ist es wert ... Hexe fahren ist einfach geil!

RE: Die Hexe fr den Tv fertig machen, 21 Dec. 2015 18:44

sorry, hab‘ nicht gesehen daß du das Ding unter anderem Header noch mal gepostet hast ...

RE: Die Hexe fr den Tv fertig machen, 23 Dec. 2015 07:49

Danke dir. Ja ich sollte ein neuen Fred eröffnen damit dies aus der Vorstellungsrunden per Admin hierher verschoben werden kann.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 16 Jan. 2016 18:10

So liebe Gemeinde.

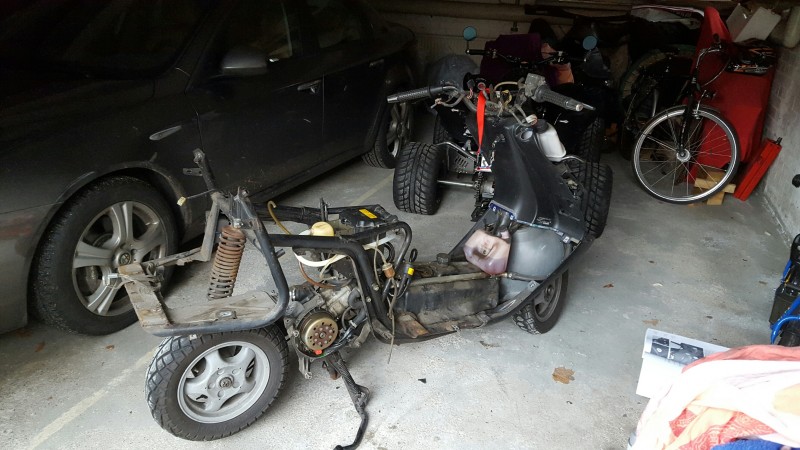

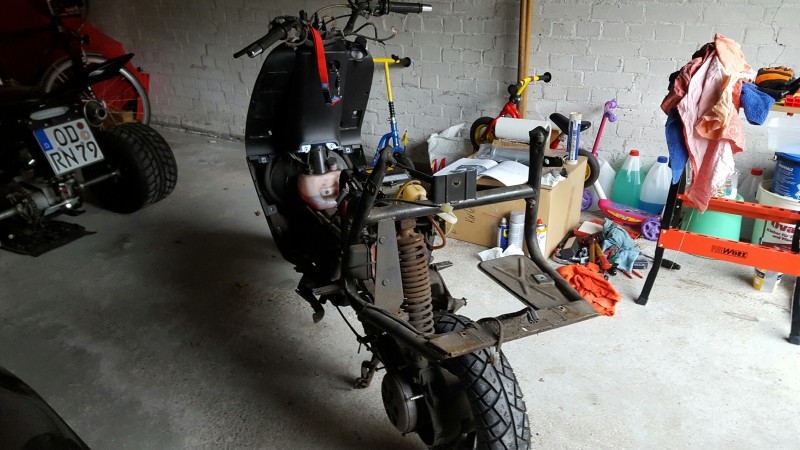

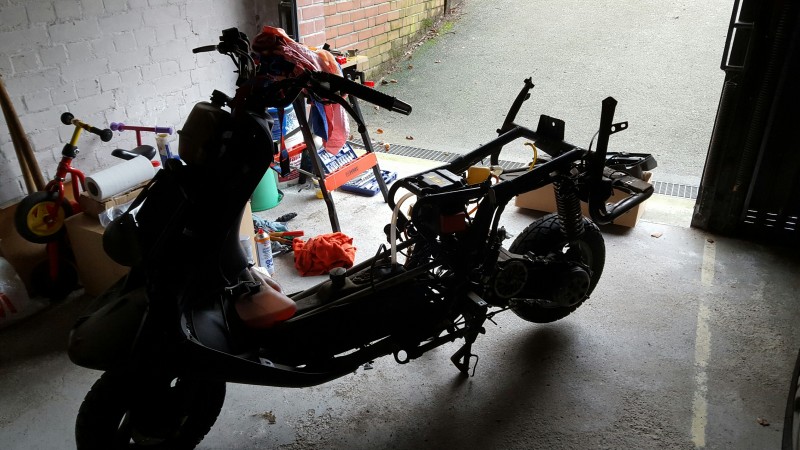

Die Hexe ist gestripped und es geht los.

Teile sind Dank Dennis daheim.

Hier die ersten Bilder.

Nächste Schritte: Säubern und gewisse Stellen streichen bzw. sprühen. Dann Kühlsystem checken da an den Anschlüßen Lecktropfen zu sehen waren. Tank( Benzin und Öl) sind wohl nur verdreckt ober i.O.

Benzinschläuche sind hart wie Plastik. Schwingenlager fertig, Silentblock fertig, Stoßdämpfer durch.

Muss zum wechsel des Silentblockes der Motor zwingend raus oder reicht lösen und dann mit nehm Gurt hochhängen?

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 06:58

So und es ging weiter.

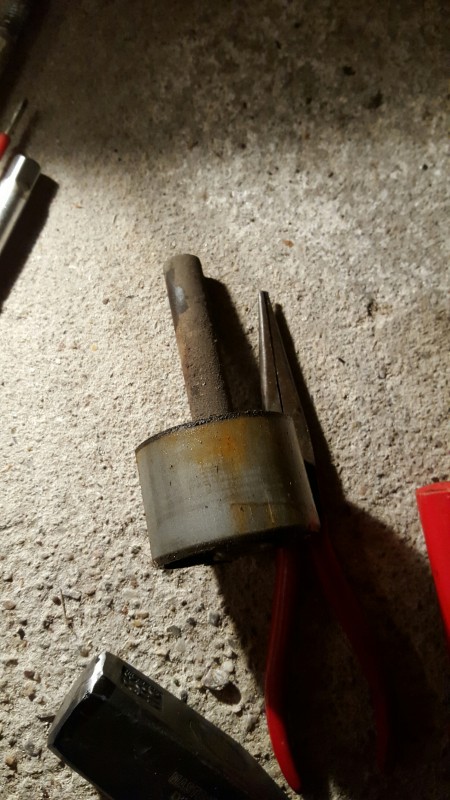

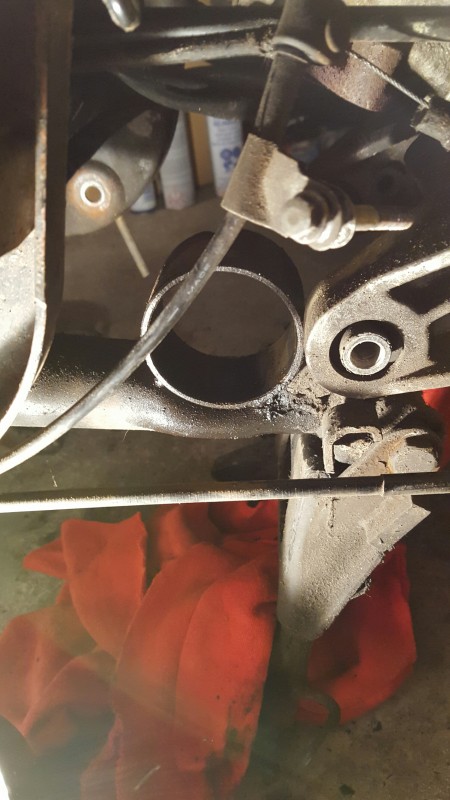

Silentblock raus und den neuen rein. Mit weinen schreien fluchen, dann ne Pilsette und weiter. Nach nicht mal 3h war das Thema durch.

Warum auch immer habe ich 2mm den neuen Blockes nicht eingepresst bekommen. Wird sicher nicht rausfallen. Da bin ich mir sicher.

Schwingenlager auch gewechselt und siehe da Motorblock ist fest wie neu!

Achja original ist ja noch ne Feder am Fahrschemel( Schwinge), ist ja so eine Nase drann linke Seit, wo wird die festgemacht? Und was ist da für eine Feder dran?

Bei mir fehlt die!

Ich danke Euch.

Gruß Mike

Noch Bilder:

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 08:08

Hi! Super Arbeit. Wie haste den Block denn eingepresst? Wenn der Motor gut rein ging ohne das was im Weg stand, haben die 2mm wohl nichts gemacht. Beim Einpresswerkzeug ist dann halt ne Scheibe bei, mit der man den Rest reinziehen kann.

Mit wie viel Nm hast Du die Schwinge an den 3 Punkten festgezogen?

Die Feder kommt in die Schwinge gehangen und dann ist darüber am Rahmen die angeschweißte Nase.

Die Feder hat neu die Nummer 272329 und kostet etwa 2-3 Euro!

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 08:55

Danke Dennis.

Hatte mir ein Hilfsmittel gebaut. Zwei Platten links und rechts Gewindestangen, sowie in der Mitte zur Zentrierung. Vorher ohne hatte nicht geklappt.

Jeweils zwei Muttern und Scheiben und dazwischen den Silentblock.

Klappe soweit gut bis eben zu den 2mm. Ging auch mit leichten Schlägen nicht weiter rein.

Schwingenbolzen vorne 40 Nm, Schwingenbolzen Hinten 21 Nm( wie bei euch auf der Seite beschrieben) und Motorlagerbolzen mit 40 Nm.

In der Rep. steht 33-41.

Selbstsicherne Mutter bzw. Schraubensicherung.

Hab noch paar Federn liegen kannst mir die Stärke bzw. Länge sagen?

Hast du ein Bild von der Lage?

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 09:04

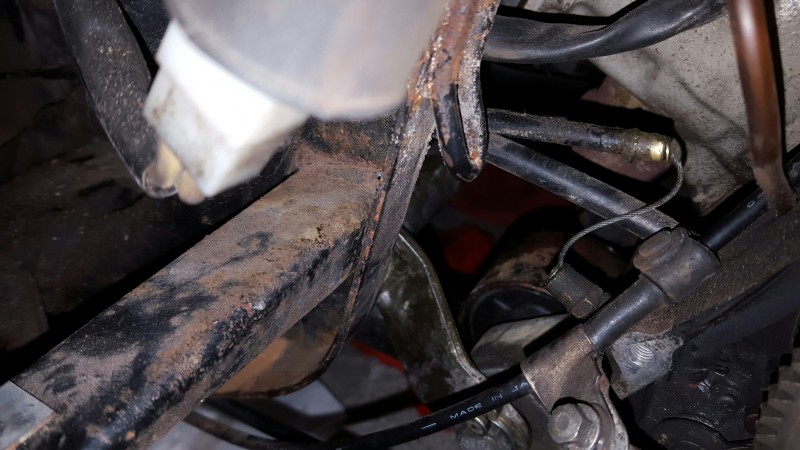

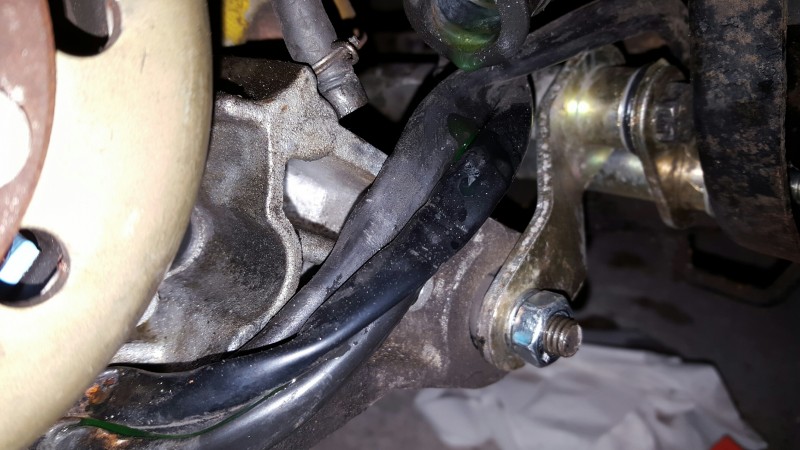

Oder ist der Halter auf dem letzten Bild zu sehen. Dieses U-Stück am Rahmen?

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 11:06

Genau, das ist der, der auf Deinem Bild zu sehen ist!

Mit dem Drehmoment musst Du gucken. Wichtig ist, Schwinge in Schwinge erfahrungsgemäß nicht mehr als etwa 24 Nm. Meine pers. Erfahrung.Hm, bei uns steht aber eigentlich kein Wert, sondern der Text

Beim Festziehen der Muttern bitte die Drehmoment-Vorgaben des Herstellers beachten. Oft hat sich gezeigt, dass Piaggio hierfür zu hohe Werte in Handbüchern angegeben hat und der Roller nach dem Festziehen vibriert. Dann einfach die Schwingenverschraubung etwas lösen.

Die 40 Nm werden wohl zu Vibrationen führen, dann löse wieder und / oder ziehe erneut mit Drehmoment fest. Wichtig ist nur die Verschraubung der beiden Schenkel vor dem Einsetzen in den Rahmen zu machen, da du da später im eingebauten Zustand mit dem Drehmomentschlüssel nicht mehr wirklich ran kommst.

Hat einer nicht vielleicht so eine Feder der Schwinge gebraucht über? Sonst muss ich Dir eine mitbestellen.

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 11:39

Beim Festziehen der Muttern bitte die Drehmoment-Vorgaben des Herstellers beachten. Oft hat sich gezeigt, dass Piaggio hierfür zu hohe Werte in Handbüchern angegeben hat und der Roller nach dem Festziehen vibriert. Dann einfach die Schwingenverschraubung etwas lösen. Etwa 25Nm scheinen ideal, sind aber nur ein Anhaltswert

Set - Piaggio Schwingenlager Reparatur-Satz komplett / Silentblock

Da steht es drin. Schau mir ja alles bei dir an

Aber sind ja 25Nm. na Hab per Hand mit Fingerspitzengefühl angezogen.

Mit vielviel soll ich nach deiner Erfahrung anziehen?

Wenn jemand eine über hat gern.

Nehme natürlich auch von dir eine.

Hab aber sonst noch nichts weiter zu bestellen.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 11:53

Schwinge in Schwinge 24 Nm. Es kommt drauf an, ob die Metallrohre neu sind oder nicht. Der eine dreht leichter der andere schwerer. Mit Oringen darf sie kein axiales Spiel haben und sollte leicht saugend bewegen.

Dann Schwinge an Rahmen 25 Nm

Motor an Schwinge auch etwa 25 Nm

Damit hatte ich nie Probleme oder Vibratoren.

RE: Die Hexe fr den Tv fertig machen, 20 Jan. 2016 12:16

Metallrohre sahen super aus. War auch erstaunt. Gut gefettet kamen sie raus und nach säubern wieder gefettet rein.

Werde dann wieder etwas lösen und mit 25Nm festziehen.

Ist ja schnell gemacht. Und dann geht es weiter. Ende Feb. soll das Dingens zum Tüv.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 25 Jan. 2016 19:48

So Heute ging es weiter.

Hinterrad runter und natürlich müssen die Bremsbacken gemacht werden.

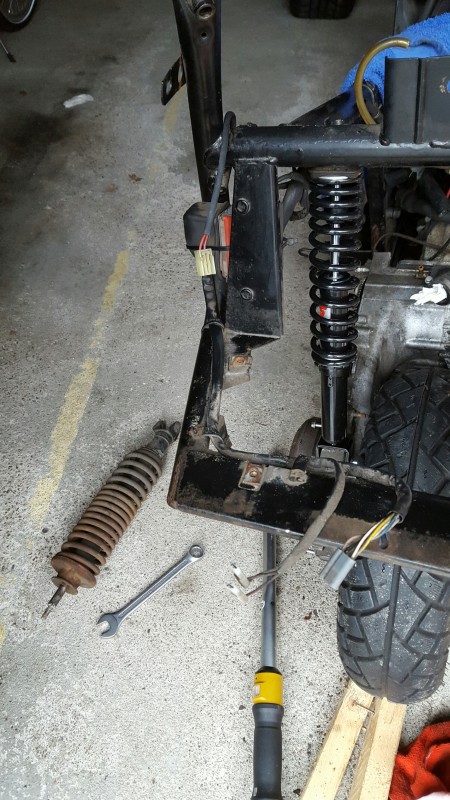

Dann alles sauber gemacht. Federbein Hinten eingebaut. Neuer Membranblock und Ansaugstutzen verbaut. Kühlsystem dicht gemacht.

Hübsch hübsch.

RE: Die Hexe fr den Tv fertig machen, 28 Jan. 2016 22:04

So Heute  die Vario fit gemacht. Neue Riemen verbaut und mich an die Vorderradbremse und Stoßdämpfer gemacht.

Jetzt zur Frage.

Gibt es einen Trick für die beiden Mutter oben am Federbein?

Ab habe ich bekommen aber die eine, wo auch diese Halterung für die Bremsleitung dran ist, bekomme ich nicht wieder fest. Weil komme mit nichts dort ran.

Bitte gebt mir mal nen Tipp.

Danke Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 09:26

Hi erstmal.

Meinen 1. vorderen Dämpferwechsel erledigte ich an ausgebauter Gabel im Rahmen der Komplett-Überholung.

Letzten Sommer musste ich wegen Dämpfer Defekt wechseln. Als mir Erwin sagte, ach komm, den Dämpfer wechselst Du unter ner halben Stunde bei eingebauter Gabel ohne Spezialwerkzeug, dachte ich erst - mutig

So war es dann aber auch, ohne abgeschliffene Spezialschlüssel, mit Kaffee schlürfen maximal 20-25 Minuten inkl. Aus / Einbau Vorderrad.

Lasse dazu den Federbeinhalter / Dom auf dem Dämpfer drauf, und löse nur dessen 2 Muttern von unten. Dann kannst Du den Dämpfer komplett damit heraus nehmen. Halter auf neuen Dämpfer schrauben und rein damit. Roller am besten mit Wagenheber abstützen. Die Schrauben für die Befestigung werden von oben in die Halterung an der Gabel gelegt und deren Aussparung ist dort ist so konstruiert, dass sich der Schraubenkopf nicht mitdrehen kann, wenn Du die Muttern festziehst.

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 09:43

Ja ab ging er ja auch.

Obwohl ich schon Probleme beim abschrauben dieser besagten Mutter von der Halteplatte von vorne gesehen die Linke hatte.

Aber ein festziehen des neuen Dämpfers ist nicht möglich.

Komme da weder mit ner Langnuss, Kurznuss, Ring oder Maulschlüssel richtig ran.

Der Abstand von Mutter zu Federteller ist zu gering.

Ich würde nur von der Seite rankommen.

Da ist aber nunmal die untere Verkleidung im Wege.

Und ich hbe nicht sooooo Lust auch noch die Lenkstange rauszunehmen.

Zumal das Lenkkopflager wohl das einzige ist, was an der Hexe noch geht.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 09:54

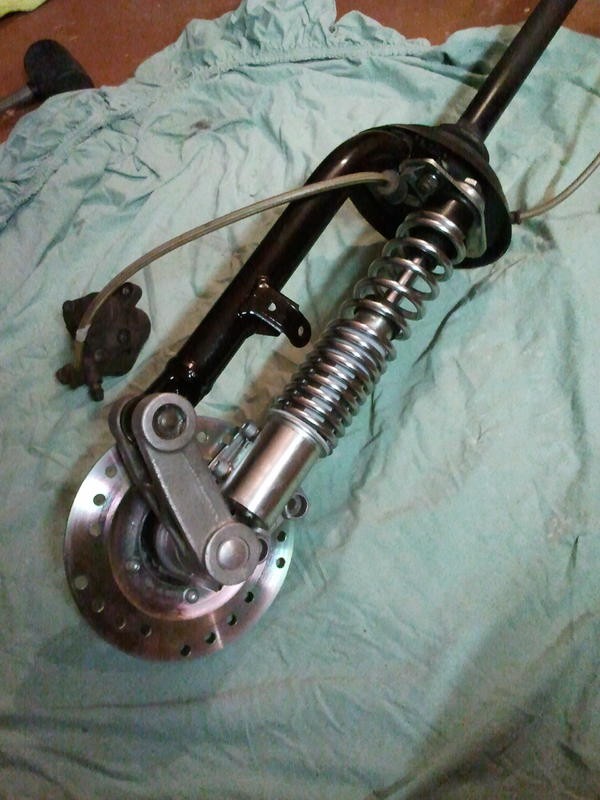

Siehst Du im Bild oben bei mir, 13er Nuss auf Verlängerung und ich glaube mehr war da nicht, außer evtl. ein Schlüssel. Vllt. muss man ein wenig schräger ansetzen aber wie gesagt, konnte es so ohne Probleme lösen und festziehen.

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 17:18

Ja ab ging er ja auch.

Obwohl ich schon Probleme beim abschrauben dieser besagten Mutter von der Halteplatte von vorne gesehen die Linke hatte.

Aber ein festziehen des neuen Dämpfers ist nicht möglich.

Komme da weder mit ner Langnuss, Kurznuss, Ring oder Maulschlüssel richtig ran.

Der Abstand von Mutter zu Federteller ist zu gering.

Ich würde nur von der Seite rankommen.

Da ist aber nunmal die untere Verkleidung im Wege.

Und ich hbe nicht sooooo Lust auch noch die Lenkstange rauszunehmen.

Zumal das Lenkkopflager wohl das einzige ist, was an der Hexe noch geht.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 17:21

Hab da nicht so viel Abstand zur Feder.

Aber ich werkel mir das schon.

Daran soll es nicht scheitern.

Ende Februar ist Tüv Termin.

Dann gehts ab März los.

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 19:51

Dämpferhage,

ohne Bühne tauschen ist tatsächlich doof.

Ich schnalle die Hexen immer mit dem Hinterrad auf der Bühne fest.

Wenn dann die beiden Imbusschrauben heraus sind, kann man das Federbein so mit ein wenig Nachdruck bewegen, dass mit einer 1/4 Zoll 13er Nuss gearbeitet werden kann.

Ich hatte hier mal einen Dämpfer nach Vorbehandlung mit etwa Rostlöser in etwas über einer halben Stunde gewechselt...

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 21:08

Ich beginne immer mit der Problemmutter. Ich halte die Mutter direkt zwischen oberster Federwindung und Loch und führe dann den Dämpfer langsam nach oben sodass die Schraube langsam durch die Öffnung herrabsinkt. Wenn man die Mutter jetzt einmal angesetzt hat und die Gewinde sind schön gängig dann ist das schon die halbe Miete. Das festziehen ist nochmal etwas Mühsam mit dem umsetzen des Maulschlüssels aber es geht!

Gruß Dennis

RE: Die Hexe fr den Tv fertig machen, 29 Jan. 2016 23:21

Gunamt Mike,

mach Dir doch keine unnütze Hektik wegen kurzfristiger Überziehung der HU beim TÜV.

Erst nach längerer Überziehung als 2 Monate... wird die Gebühr für die HU teurer!

Siehe:

Die HU-Untersuchung wird bei Überschreitung der Frist zudem teurer. Die Werkstätten berechnen einen Aufschlag von 20 % auf den Grundpreis für die Hauptuntersuchung, sobald die Frist über zwei Monate überschritten ist.

(Auszug aus der Gebührenliste des TÜV)

Wobei im Moment ja recht milde ‘‘Schrauber-Temperaturen‘‘ für Ende Januar herrschen.  War Heute-Nachmittag auch 2,5 Std beim Kollegen Chris inne Wst.  Dank Gasofen und kurzfristigem Einsatz von Heißluftbrenner... mußte ich sogar die ‘‘Thermo‘‘-Jacke ausziehen!

Um 17.30h zur Heimfahrt mit der Hexe bei noch 8℃... war die Jacke wieder angenehm!  Wünsche weiterhin Gutes Gelingen bei den TÜV-HU+AU Vorbereitungen.

Gruß,

Fritz

RE: Die Hexe fr den Tv fertig machen, 30 Jan. 2016 15:45

Danke für die Tipps werde ich Montag testen.

Und Roller Opa:

Tüv ist eh letztes Jahr im April abgelaufen.

Ich muss die Hexe komplett neu über den Tüv schieben und neu zulassen, da stilgelegt.

Und Ende Februar ist für mich die Vorgabe.

Brauche immer etwas Druck.😆

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 01 Feb. 2016 19:23

So.

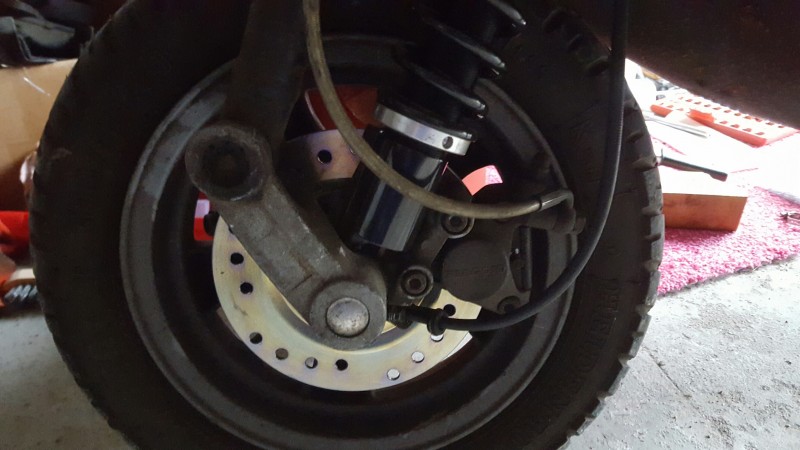

Stoßdämpfer vorn ist fest.

Musste die Lenkstange lösen und rausziehen. damit gutes Arbeiten.

Bremse vorn und hinten neu. Tachowelle neu. Schnecke ließ sich ohne Probleme drehen und sieht gut aus. Fett rinnnnnn.

Am Samstag: Schläuche tauschen, Unterdruckhahn einbauen, Vergaser säubern und neu dichten.

Kühlkreislauf befüllen und Probelauf

Wie mache ich das mit der Ölzufuhr?

Die Pumpe muss ja erst fördern.

Soll ich eine Mischung im Tank machen?

Welches Verhältnis?

Und dann warten bis die Luft aus dem Ölschlauch ist( Schraube an der Pumpe lösen) und oben am Gaser Öl aus dem Schlauch raus kommt richtig?

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 01 Feb. 2016 19:52

Gunamt Mike,

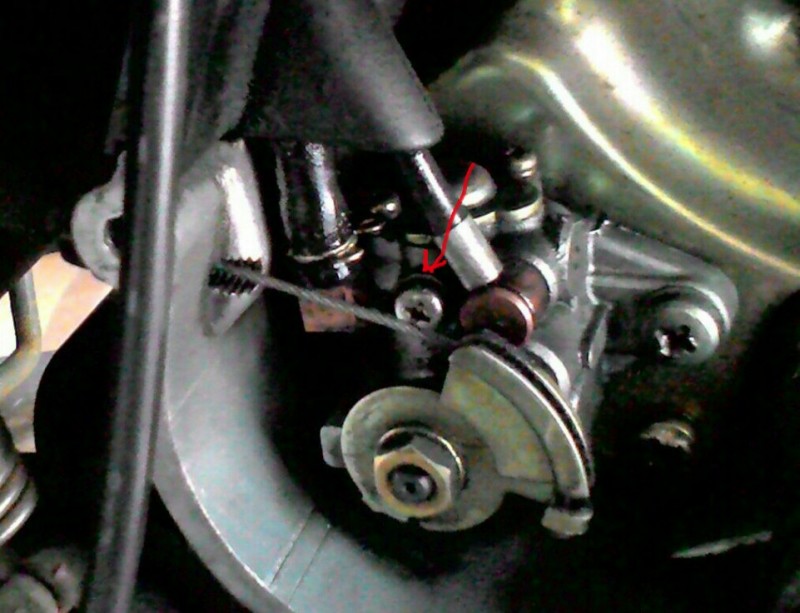

Den Schlauch vom Öltank bis zur Ölpumpe kannst Du durch Öffnen der mittleren Schraube (Kreuzschlitz) der Ölpumpe entlüften... bis Öl blasenfrei rauskommt!

Den dünnen Schlauch hoch zum Gaser Oben+Unten abziehen - und von Unten mit ‘‘Pferde-Spritze‘‘ (20ml Apotheke) befüllen! Wenn‘s Oben rauskommt - Finger drauf - und unten a.d.Pumpe aufstecken. Dann oben am Vergaser aufstecken. Alle Anschlüsse mit Clips oder Schellen sichern... Feddich!

Wenn Du die Funktion der Ölpumpe testen willst... mußt Du allerdings ne ‘‘Notschmierung‘‘ im Sprittank anrühren... dann kannste den Motor mit am Vergaser abgezogenem Ölschlauch laufen lassen.

Wirst Dich aber wundern...daß es doch einiger kleiner Gasstöße bedarf, bis das 2T-Öl ‘‘Tropfenweise‘‘ aus dem Schlauch kommt!

(ich hatte, wegen undichtem Schlauch, eine ‘‘Notmischung‘‘ von ca 1:50 im Tank. Allerdings nur 2Ltr. Sprit im Tank. Nach Test mit Super 95 aus dem Kanister wieder ‘‘verdünnt‘‘!

Gruß,

Fritz

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Die Hexe fr den Tv fertig machen, 06 Feb. 2016 19:07

So Heute gemacht:

Getriebeöl rein.

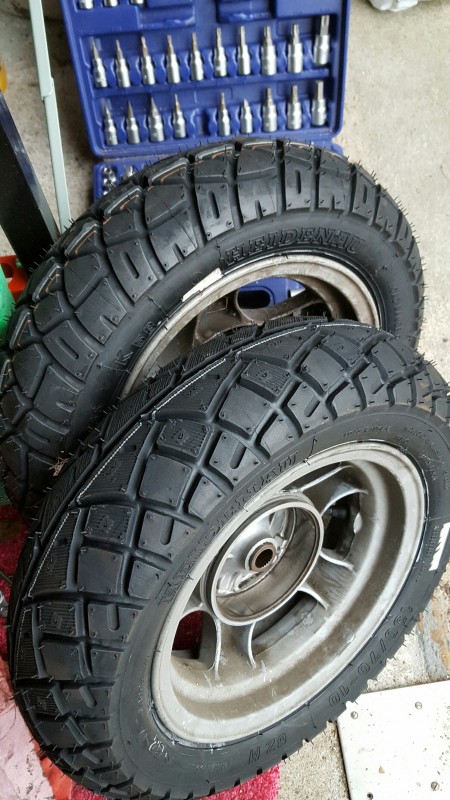

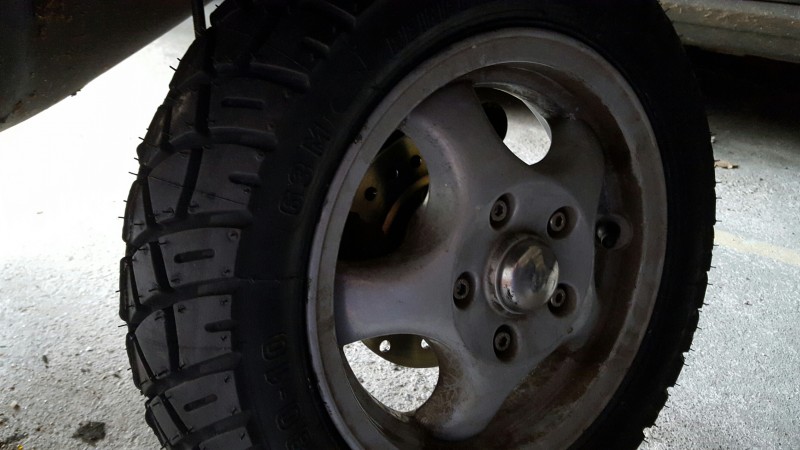

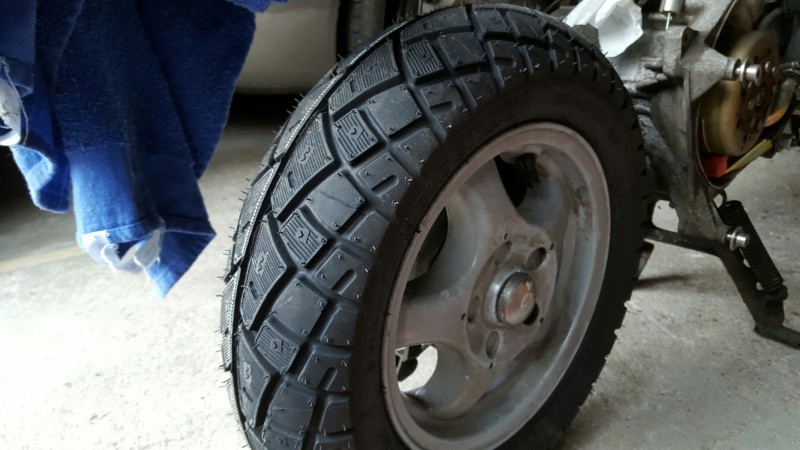

Räder mit neuen Reifen rauf.

Vergaser zum Umbau Unterdruckhahn vorbereitet und sauber gemacht, sowie eingebaut.

Schläuche gewechselt, man waren die fertig.

So nun zur Frage:

Habe das Rad hinten festgezogen. Mit 140 Nm. Hatte ich glaube mal gelesen. Im Buch habe ich dazu nichts gefunden.

Habe noch immer ein axiales Spiel, super minimal aber ich merke es. Steht die Hexe auf dem Rad merkt man nichts davon.

Und ist es normal, das ich das Rad, auf Hauptständer, etwas vor und zurück bewegen kann und erst dann dreht die Kupplungglocke mit.

Danke im Voraus.

Gruß Mike

RE: Die Hexe fr den Tv fertig machen, 06 Feb. 2016 19:11

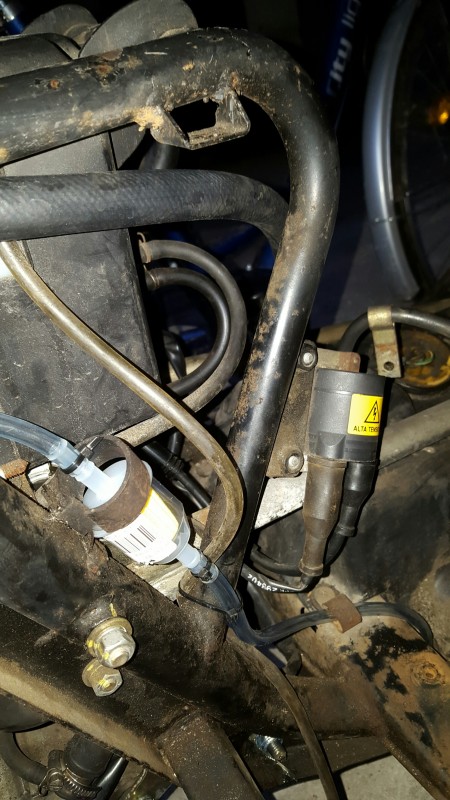

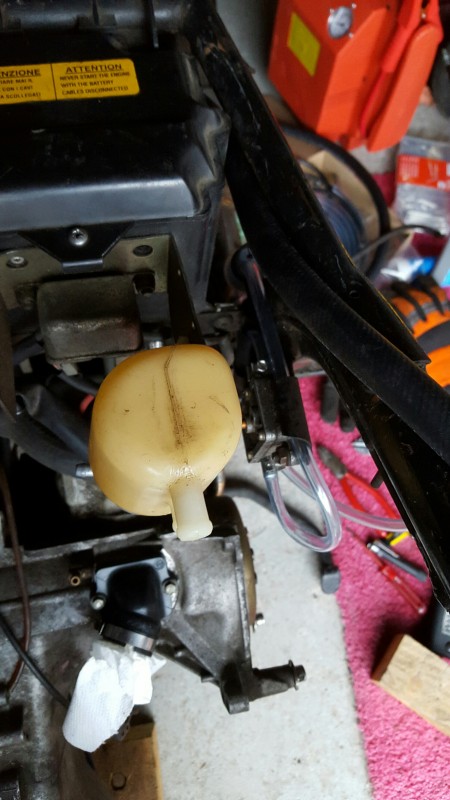

Hier noch paar Bilder.

RE: Die Hexe fr den Tv fertig machen, 06 Feb. 2016 19:47

Hi, Mike,

---

Habe noch immer ein axiales Spiel, super minimal aber ich merke es.

---

da gibt es mannigfaltige Erklärungen dazu; nach meiner Einschätzung und Vorstellung ist das so o.k. (ist bei mir genauso).

---

Und ist es normal, das ich das Rad, auf Hauptständer, etwas vor und zurück bewegen kann und erst dann dreht die Kupplungglocke mit.

---

voll normaaal!

RE: Die Hexe fr den Tv fertig machen, 07 Feb. 2016 02:33

Wurde schon erwähnt, dass die 80ml Getriebeöl laut Werkstatthandbuch IMMER zu viel sind?

Wenn zu viel, dann drückt‘s bei hohen Geschwindigkeiten durch die Getriebeentlüftung und ergießt sich über das Hinterrad!

DANGER!

Wenn das Getriebe komplett draussen und trocken gemacht wurde, dann so max. 75ml einfüllen und wenn nur Öl abgelassen wirde im eingebauten Zustand, dann nur 70ml auffüllen.

my2cents

Carsten
