Riemenbreite "provisorisch" messen , 15 Jun. 2018 15:57

Hallo zusammen,   ob Daheim... oder "on the road" nach DASSEL !

Da mir mein erster Riemen - bei der EXS125 - schon nach knapp 3Tkm gerissen ist...  (wahrscheinlich wegen 2,5 Jahre Standzeit!)

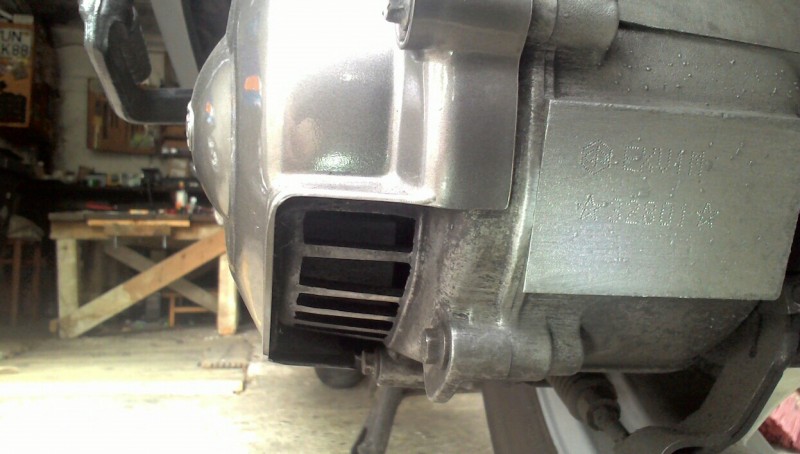

habe ich mir angewöhnt, regelmäßig alle paar Tage mal in die Vario-Entlüftung zu schauen. Dort im Entlüftungs-Gitter findet man, (mit Glück) vor‘m endgültigen Riemenriss schwarze "Wolle oder Fäden" vom sich auflösenden Riemen!  = Alarmstufe ROT !

Bei‘m letzten "Kontrollblick" ist mir in den Sinn gekommen...

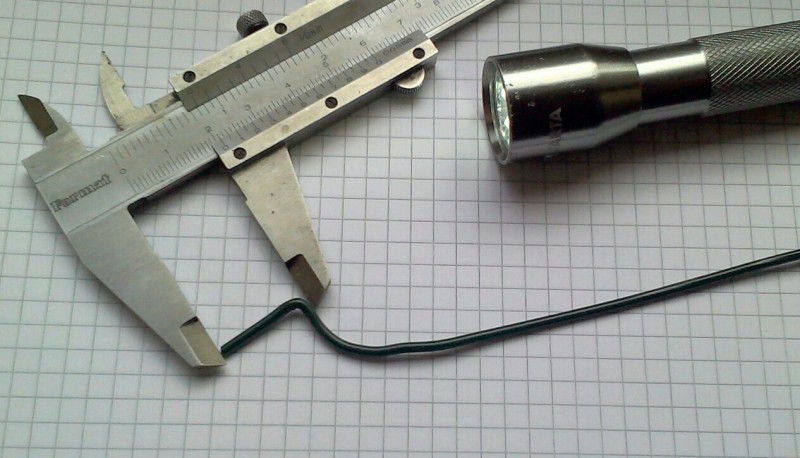

"man müsste die "Rest-Riemenbreite" jetzt messen können"!?  (zumindest circa) Aber mit "normalem" Messwerkzeug nicht zu erreichen.   nach etwas Grübelei... auf die Idee gekommen. Mir einen "Messdraht" zu biegen...  (oder nicht!?)

Den durch das Entlüftungsgitter einzuführen und zwischen die Wandler-Steigscheiben auf den Riemen zu legen. (in diesem Fall auf "angenommene" Breite von 21mm abgeknipst.)

Der Keilriemen - Ori PIA 125-150ccm - für 2T RUNNER, DRAGSTER, SKR, HEXAGON etc - SP: Z5-R2-B1 ist von Heavy Tuned Art.Nr. 434812, Art.-ID 730736 (noch bei "Dennis1986‘‘ gekauft)    - hat jetzt ~6Tkm gelaufen.

Mein "Messdraht" (21mm) passte stramm zwischen die Wandler-Steigscheiben. Somit rechne ich mit einer "Rest-Riemenbreite" von mindestens 20,8mm. Welches bei einem *Verschleißmaß von 20mm... noch circa 4.000Km halten sollte.

edit: * laut WHB = 21mm

Mit einer Gesamtlaufleistung von 10Tkm wäre ich Hochzufrieden!  Bei meinem "Fahrstil" und mit viel Autobahn.

Wünsche allen Daheimgebliebenen + auch den DASSELanern

ein schönes We...

Gruß,

Fritz

Last but not least... unseren noch amtierenden WELTMEISTERN viel Erfolg (mit Glück!) Bei der WM in Russland!

Am Sonntag den 17ten in Moskau kann‘s losgehen...

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Riemenbreite "provisorisch" messen , 15 Jun. 2018 16:32

Hallo Fritz

In der Reparaturanleitung von Piaggio Seite 80 Bild 288 steht eine Verschleißgrenze von 17,2 mm

habe ich da was verpasst,wurde die Verschleißgrenze geändert?

Kann leider kein Bild hochladen. Kommt immer die Meldung unbekannter Fehler

Gruß Wolle

RE: Riemenbreite "provisorisch" messen , 15 Jun. 2018 21:55

Gunamt "Wolle",

Mit dem Foto-Upload habe ich anfangs - nach dem neuen "Datenschutzgesetz" - auch Probleme gehabt... war nach ~3 Tagen erledigt! (vermutlich lag‘s an meinem "Browser" (Chrome) weil andere Forumskollegen schon eher "uploaden" konnten.) "Firefox"?

Zum Riemen

Ohne es zu wissen!? - Fall bloß nicht auf die Daten der Reparaturanleitung von "BUCHELI" herein!   Die verwechselten schon mal die Werte.   (evtl vom Fuffi?) Die "17,2mm" laut Bucheli wären ja schön...

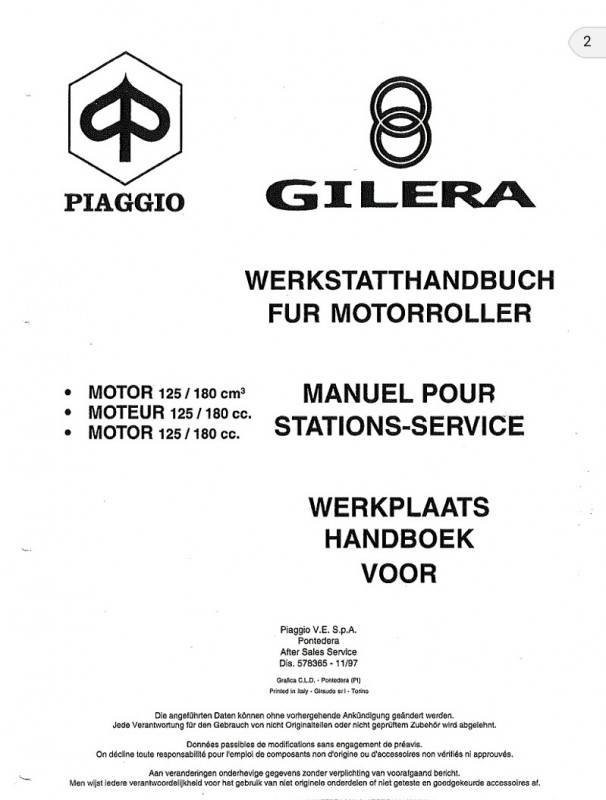

Hier ein Auszug vom Ori PIA Werkstatthandbuch Ausgabe 11/97

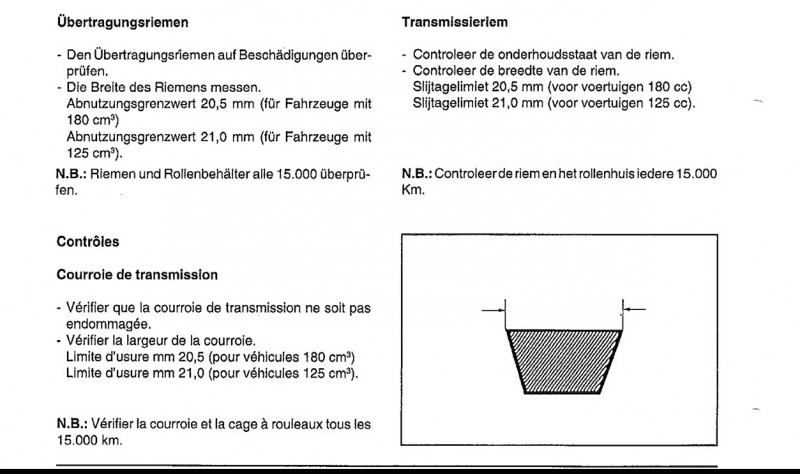

Dort wird das Riemen Verschleißmaß sogar mit 21,0mm für die 125er angegeben! Nach 5 Riemen, auf 2 Hexen (EXS+EXV), habe ich die minimal 20,0mm als persönlichen "Erfahrungwert" festgestellt. (ohne Garantie!)

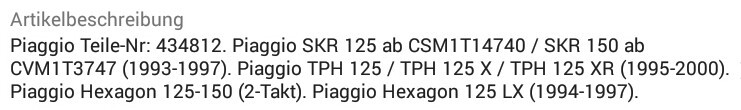

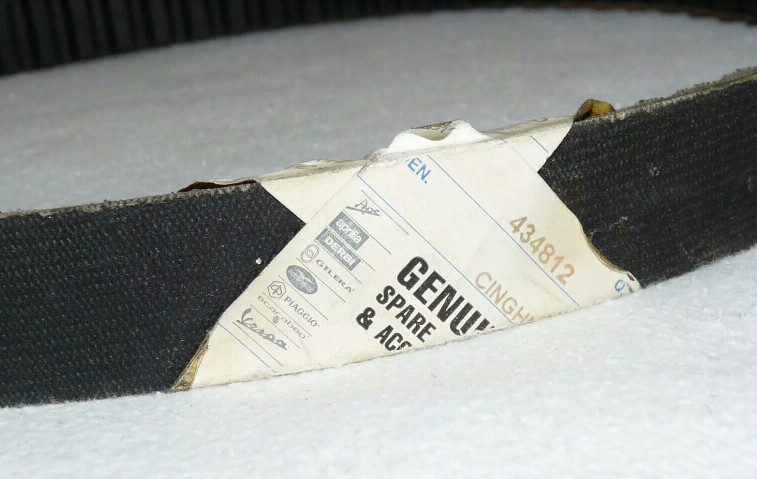

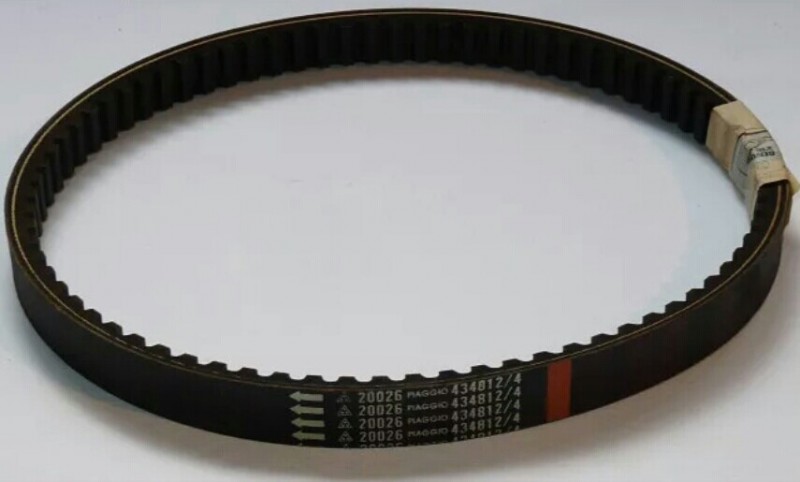

Der von mir zitierte Ori PIA "Keiler" 434812 (Piaggio Teile-Nr.)

wird mit einer Anfangsbreite von 22,0mm ausgeliefert - und soll laut WHB alle 15.000Km überprüft werden.   Diese Laufleistung habe ich allerdings noch NIE erreicht!   Das Maximum bei meiner EXS waren knapp 11Tkm bis runter auf 20,3mm.

Die Laufleistung ist aber auch abhängig vom persönlichen Fahrstil und vom Zustand der Steigscheiben! (Die dünne "Hartverchromung" löst sich oft "Fleckenweise" und hinterlässt dann oft "scharfe Kanten"... die dem Riemen nicht gut bekommen!    Vor dem Wiedereinbau diese Kanten mindestens abschleifen! Besser die ganze Kontaktfläche! (per Hand mit feinem Schleifleinen, oder wie im Forum beschrieben - a.d.Drehbank - Wer die Steigscheiben "einspannen" kann.)

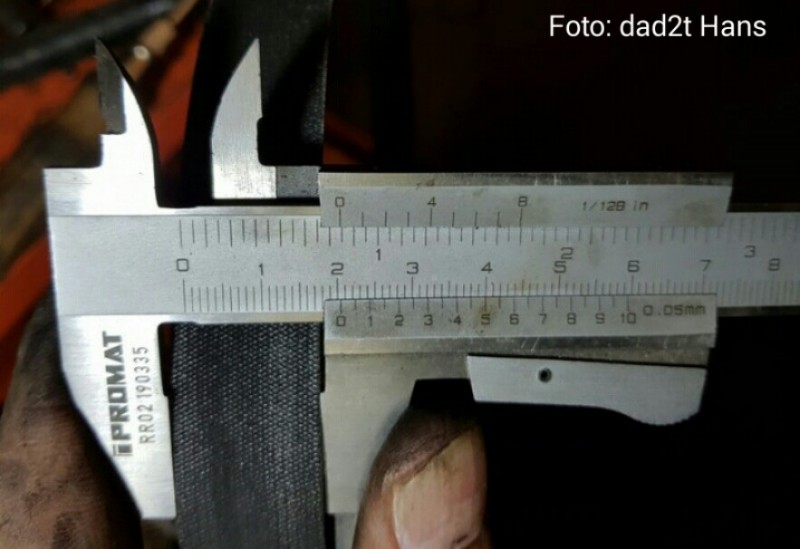

Hier unser "Schrauber-Guru" dad2t Hans...

...vor dem Riemenwechsel bei seiner LXT. Vorbildlich!

Gruß,   und nicht zu lange warten... Ein Riemenriss hat mir den Anlasserfreilauf + die Ölpumpe beschädigt!

Fritz

PS Irres Spiel bei der WM: Portugal vs Spanien - 3 : 3 nach 95min.   (3x Ronaldo!)  auch, wenn ich den Typ nicht leiden kann!!!

.

RE: Riemenbreite "provisorisch" messen , 15 Jun. 2018 22:19

Hallo Fritz

Firefox habe ich ja auch,bei mir kann ich laut Tochter nur Bilder bis 1MB loaden

meine haben immer zwischen 1,5 und 3 MB.

zu dem Werkstattbuch;  wo bekommt man dieses her und kennst du den Preis

Wolle

PS: war ein guddes Fußballspiel

RE: Riemenbreite "provisorisch" messen , 15 Jun. 2018 23:19

Okay Wolle,

...Du kannst Deine Bilder auch "herunterrechnen" - wobei ich auch schon Fotos von 1,3-1,5MB in unserem "Foto-Upload" hochgeladen habe.

Andere Möglichkeit: Die Fotos aus Deiner "Foto-Datei" anwählen - dann per "Screenshot" ab-fotografieren. In meiner "Screenshot-Datei" werden die Kleiner abgespeichert... 200-300kB. Den Screenshot "schneiden" - dann absenden. Feddich.

Werkstatthandbücher sind "normal" nicht für den privaten Gebrauch! Nur für Werkstätten - laut PIA. Aber schreib mal unseren "Forums-Archivar" "Sekem‘‘-Jürgen an. Er hat ‘ne Menge als "PDF-Datei" gesammelt... und ist sehr Hilfsbereit.

Gruß + guN8,

Fritz

RE: Riemenbreite "provisorisch" messen / Verschleigrenze , 17 Jun. 2018 11:04

Moin zusammen,   + guten WM-Start

...habe nochmal nachgeforscht, wann andere Hexenfahrer "ihren" Riemen wechseln...

335576.forumromanum.com/member/forum/forum.php?q=mindestbreite_antriebsriemen-hexagonforum&action=ubb_show&entryid=1109431828&mainid=1109431828&threadid=1124691627&USER=user_335576

Das "Gros" der EXS/EXV/LX Fahrer wechselt auch bei ~20mm "Mindestmaß".  Man(n) merkt‘s auch, wenn dieses "Mindestmaß" erreicht wird... am nachlassen der erreichbaren Höchstgeschwindigkeit um ~5-7kmh - auch bei .  (an der selben Stelle + bei gleichen Witterungsbedingungen gemessen)

Weil der schmaler gewordene Riemen - in der Vario, zwischen den Steigscheiben - nicht mehr ganz nach Oben steigen kann. Somit wird die "längst-mögliche Übersetzung" nicht mehr erreicht.

Gruß,   schönen Sonntag - und auch an die "Dassel-Heimkehrer" einen guten WM-Start!

Fritz

.

RE: Riemenbreite "provisorisch" messen , 17 Jun. 2018 13:37

"Mohltied" @ all,

...bin eben nochmal i.d.Garage gewesen, um Euch meine "Riemen-Historie" zu zeigen.

Nach Übernahme meiner EXS125 in 5/2012 vom Vorbesitzer - hat Dieser mir "mündlich" bestätigt, daß beide Riemen erst ca 1000Km auf "dem Buckel" haben.

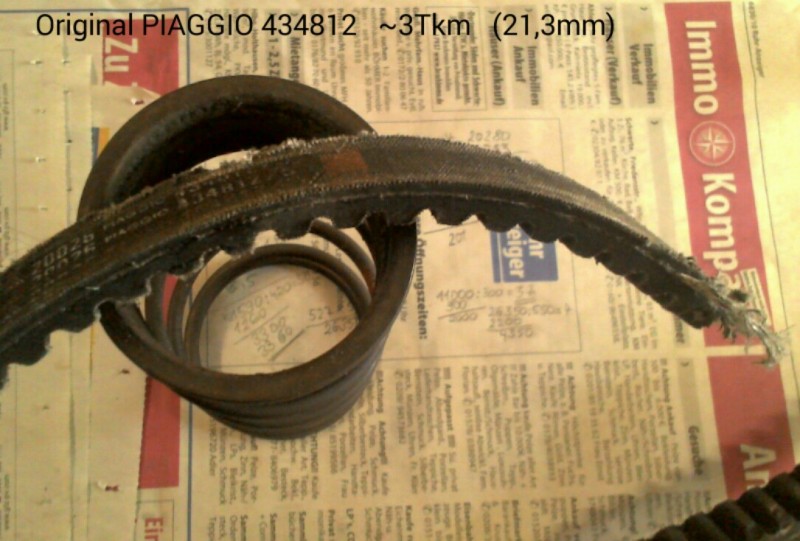

Nach "Übergabe-Inspekion" mit neuem TÜV, habe ich diesen Ori PIA Riemen noch ~2Tkm gefahren... bis er unangekündigt auf der A1 riss!   Dabei haben die Riemenreste auch noch den Anlasser-Freilauf und die Ölpumpe zerstört!

Im Nachhinein habe ich Das auf die 2,5 Jahre Standzeit vor meinem Kauf zurückgeführt. In dieser Zeit ist der Riemen - in immergleicher Stellung in Vario+Wandler - gewiss ausgehärtet... was zum Riss geführt hat. (!?) PIA schreibt ja von maximal 3 Jahren Lebensdauer. (aber "in Betrieb")

Habe dann auf den "DAYCO" gewechselt... Dieser wurde im Forum als "sehr Langlebig" bezeichnet.

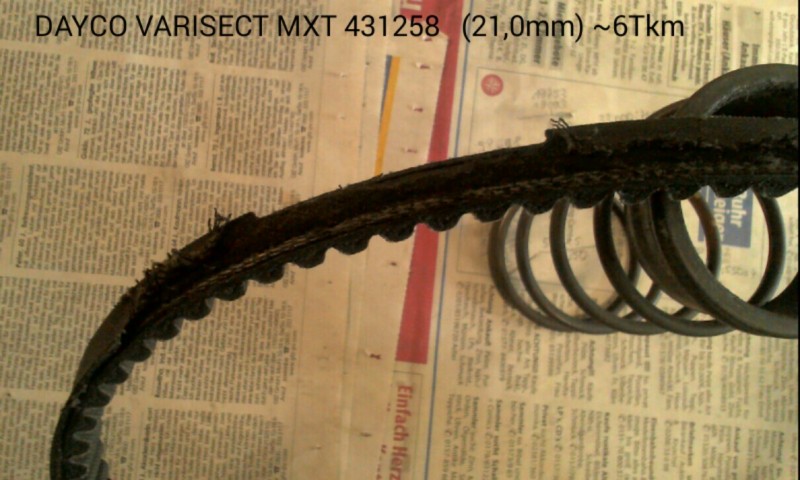

...nach ~6Tkm habe ich "zufällig" beim Putzen der "blauen Elise" im Gitter der Vario-Entlüftung schwarze Wolle + einzelne Fäden gefunden...   Alarmstufe ROT !  Sofort Variodeckel runter - und den DAYCO in "Auflösungserscheinung" vorgefunden!

Schuld war höchstwahrscheinlich, die im Forum beschriebene, Beschädigung der Steigscheiben-Beschichtung!

Habe dann die abgelösten "Flecken" der Beschichtung, mit scharfen Kanten, solange mit "Diamant"-Schleifpad + feinem Schmirgelleinen geschliffen...(bis der Arzt kommt)   bzw die Steigscheiben wieder "Glatt" waren!

Die danach montierten 3 Ori PIA Riemen - auf EXS+EXV - haben eine "*normale" Lebensdauer von maximal 10Tkm gelaufen... bis sie nach Erreichen von ~20mm Breite, (oder leicht drüber) Turnusmäßig gewechselt wurden. Bei jedem Riemenwechsel den kleinen Zahnriemen der Öl+Wasserpumpe gleich mit gewechselt! Ist ja 1 Abwasch... und kostet "nur" kleines Geld!

*Bei meinem Fahrstil, mit viel Autobahn, bin ich durchaus Zufrieden damit!

Gruß,   und schönen Sonntag-Nachmittag. Gleich um ~15 Uhr geht‘s "anne Burg".

mit der "roten Lola‘‘ EXV     "Puetti"-Jupp aus Menden treffen.

Fritz

.

PS Zum Start unserer DFB 11 ist jetzt auch die EXV eingestimmt...

und auch die Nachbarn von Gegenüber...

...haben "Feuer gefangen"...    was Hoffentlich die Mexikaner von unseren "Jungs" bekommen werden... (Anstoß: 17h)   um ~19Uhr wissen wir mehr.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!
