RE: Halteblech Kabel, 06 Nov. 2022 07:57

Moin,

ja, es ging eigentlich nur um die richtigen Schrauben für die Befestigung.

Grüße

Martin

RE: Halteblech Kabel, 05 Nov. 2022 23:31

Bin jetzt noch nicht ganz mitgekommen....

Hast das Blechteil nun?

Ciro

RE: Halteblech Kabel, 05 Nov. 2022 20:19

Hallo Fritz,

danke für die guten Tipps. Die Grundplatte ist ein Originalteil von 2000. New old stock quasi. Ich hatte anfang August angefangen so ein Teil zu suchen. In dem von dir erwähnten Shop hatte ich auch nachgefragt. Die Lieferzeit war damals unbekannt.

Das gleiche hier: https://www.wms24.de/tuning-teile/motor/zuendung-lichtmaschine/zuendankerplatten/10536/zuendankerplatte-mit-zz-verstellung-piaggio-125-180?number=WMS.29339100

Dort war das Teil kürzlich auch verfügbar, nun aber ebenfalls schon wieder nicht mehr.

Ich bin dann noch im August in Italien fündig geworden. Aber auch dort war die Lieferzeit relativ lang. Als die Teile bei den erwähnten Shops in Deutschland wieder verfügbar waren, kam zufällig auch die Mitteilung aus Italien, dass der Händler eine Grundplatte bekommen hat und nun versenden kann. Da konnte ich nicht mehr zurück und habe letztens 220 Euro inkl. Versand gezahlt. Was solls, ist halt Hobby:)

Das ist der Händler: http://www.cossu.it/old/

Grüße

Martin

RE: Halteblech Kabel, 03 Nov. 2022 19:56

Gunamt Martin,  😉

.

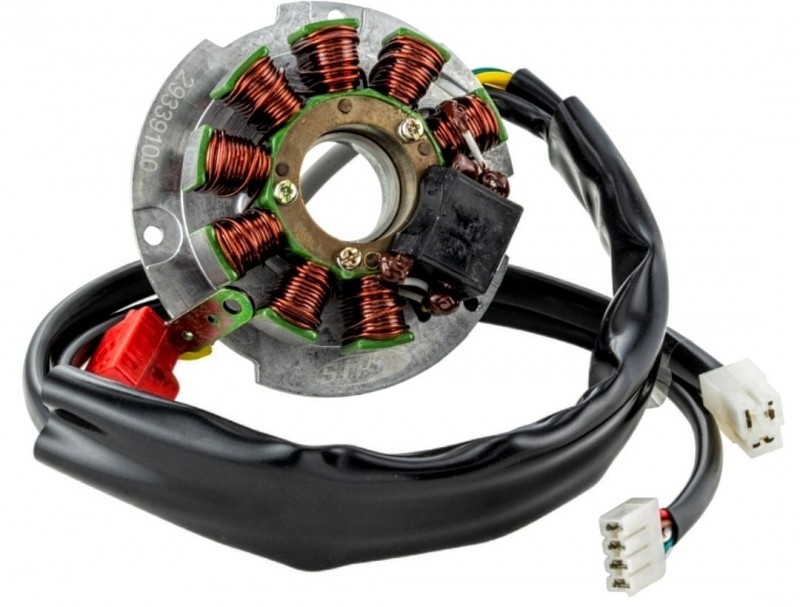

mich würde interessieren, was Du in Italien für die Statorplatte mit PickUp gezahlt hast!?

Optisch sieht die ja Neu - oder zumindest Neuwertig aus!? 👍

.

Letzte Woche gab‘s im SIP Scootershop - nach langer Wartezeit im "Zulauf" - die neue "Zündungs-Grundplatte" mit PickUp für 119 €uro incl.Versand.

Heute befindet sich Diese schon wieder im Zulauf!  🤔

.

.

.

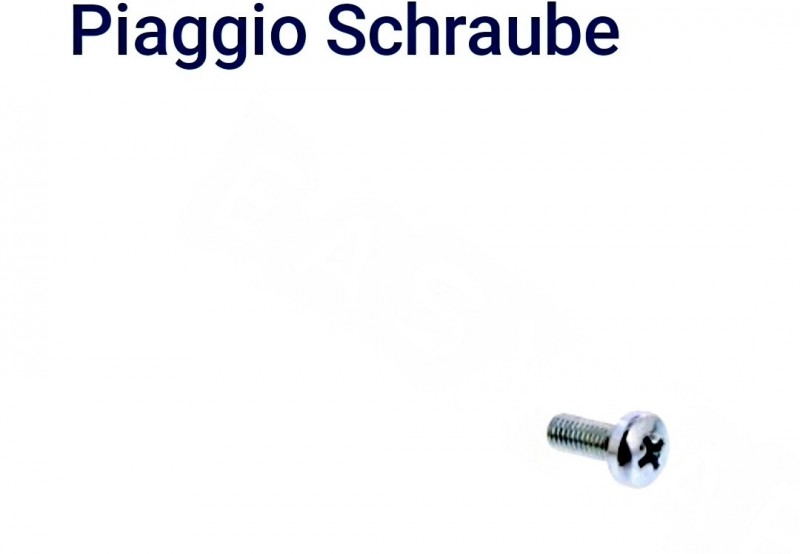

Zu Deiner gesuchten Schraube(n).

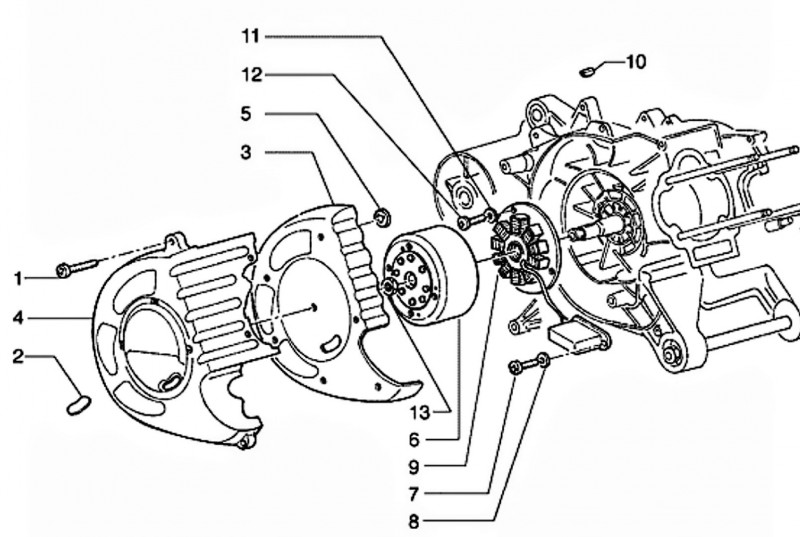

In der EXPLOSIONSZEICHNUNG der LIMA habe ich die besagte(n) Schraube(n) nicht gefunden...

.

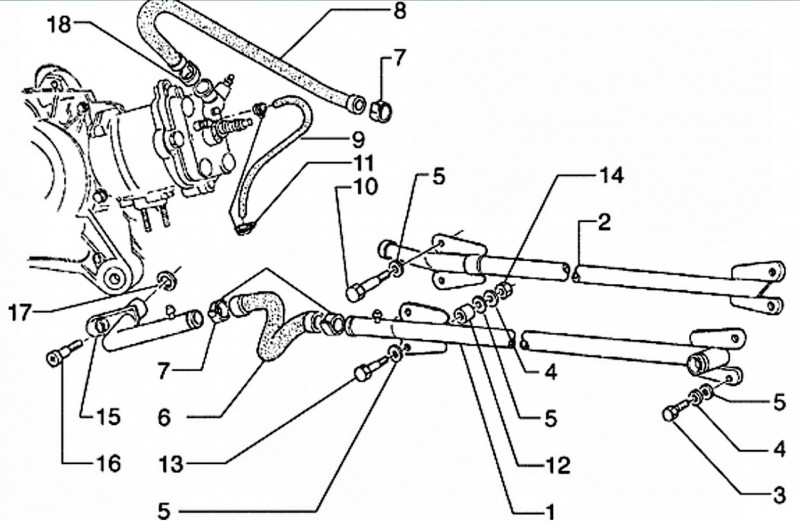

Dafür aber in der Explosionszeichnung der SCHLAUCHANSCHLÜSSE + KÜHLUNG.

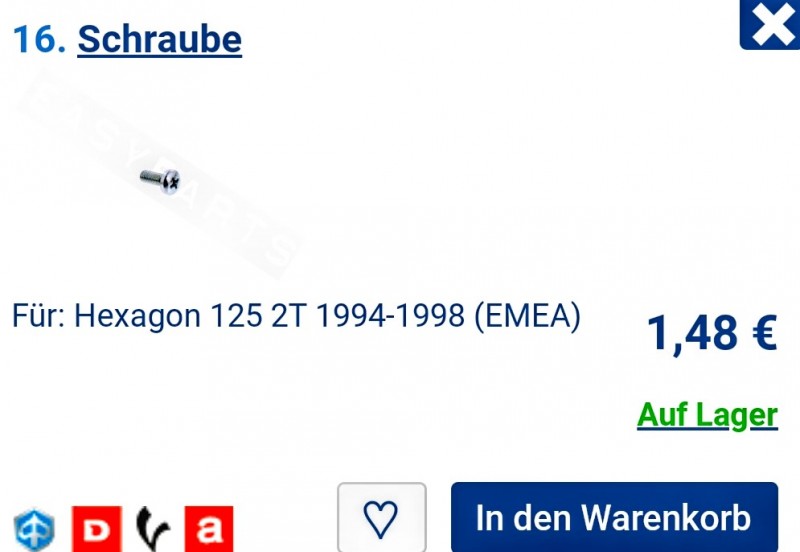

Die entsprechende Schraube dürfte wohl die Nr. (16) sein.

.

In der unten stehenden Auflistung leider ohne Maßangaben. 🙁

.

Ausschnitt-Vergrößerung:

.

Mit M5 liegst Du bestimmt richtig. ✓

Zur gesuchten Länge hab‘ ich folgenden Tipp.

Messe mit der Schieblehre (dem Meßschieber) die Tiefe des Gewindes... dann gehst Du auf Nr. "Sicher"!

M5 x 12 mm dürfte wohl ausreichen!?

Die Kreuzschlitz-Schrauben sind gerade nicht von bester Qualität - oft "vergniggelt" und beschädigt!

Meine Empfehlung:  austauschen gegen Inbus-Schrauben in VA2-Edelstahl.

Wenn Du diese mit etwas Kupferpaste am Gewinde eindrehst...  hast Du keine Probleme mehr mit Korrosion oder Verschleiss.

.

.

Gruß,  👋  und gutes Gelingen. 🔩🔧

.

.

Fritz      😉

.

.

Halteblech Kabel, 03 Nov. 2022 09:14

Hallo zusammen,

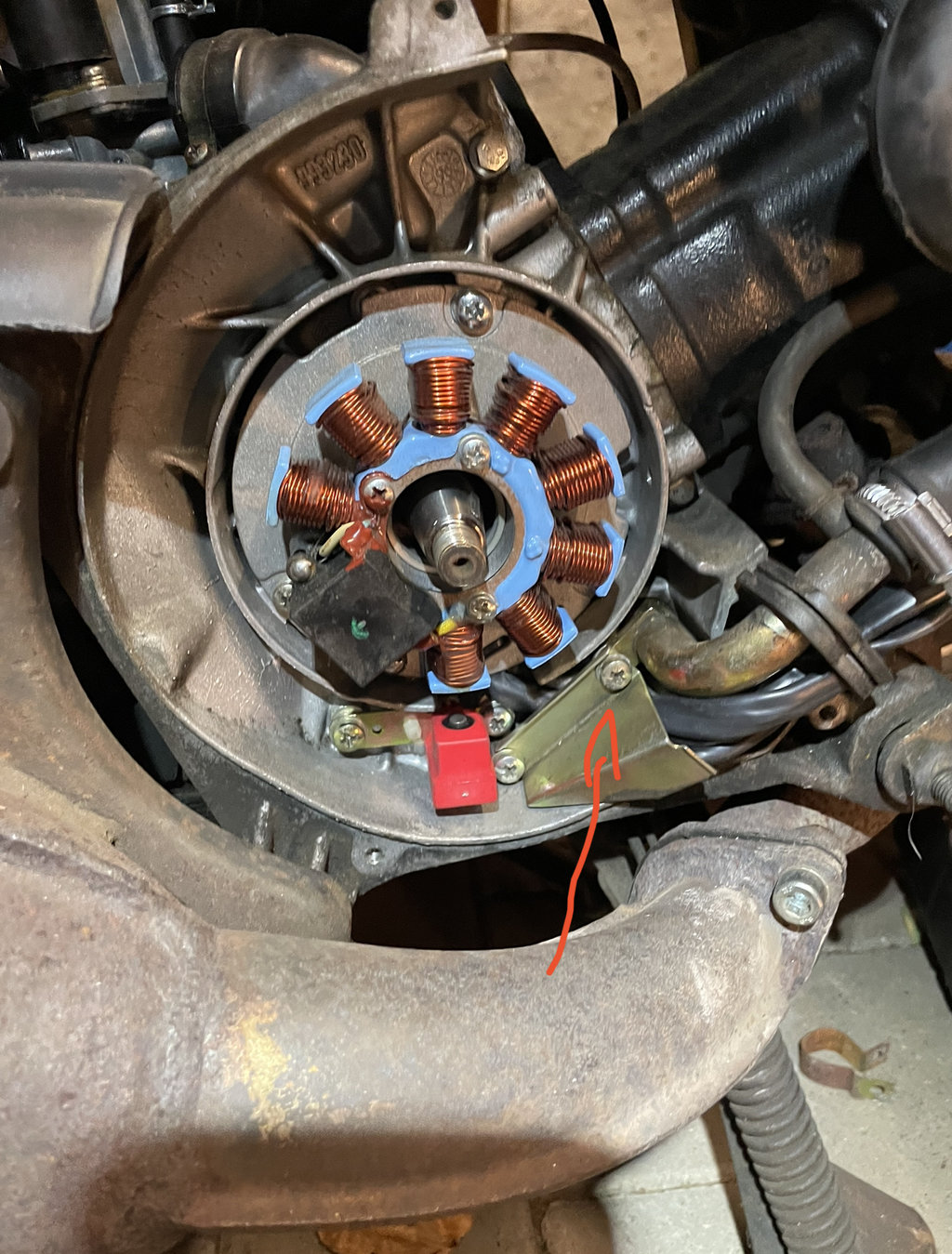

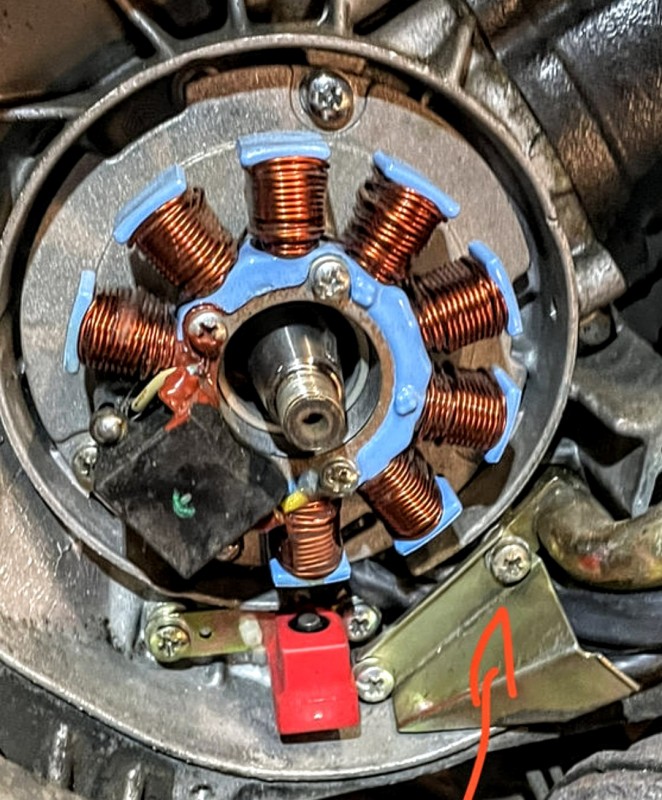

im Ersatzteilkatalog habe ich das Teil nicht gefunden. Nachdem ich ewig auf meine neue LiMA gewartet habe (habe eine direkt aus Italien bekommen) bin ich mit dem Zusammenbau nicht mehr gaz sicher, welche Schrauben wo hin kommen. Im Bild markiert ist das Halteblech, um das es geht. Die Grundplatte selbst wird lt. Ersatzteilkatalog mit M5x16 angeschraubt. Der PickUp mit M 5x12. Zum Blech habe ich keine Abbildung gefunden. Eine der beiden Schrauben sichert ja auch den Rohrbogen der Kühlanlage. Da müsste mMn auch eine längere Schraube hin. Es sind dann aber nur noch zwei M5x12 über...

Werden wahrscheinlich einfach eine längere nehmen. Mich würde nur interessieren, was Piaggio dort vorgesehen hat.

Viele Grüße

Martin
