RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 24 Jul. 2019 16:26

Echt? Ich habe das probiert, bin aber immer mit der Bremszange an der Felge hängen geblieben. Da es nur ums saubermachen ging ( hatte den Roller gerade gekauft) habe ichs nicht weiter vertieft.

Demnächst muss der Reifen neu, da versuche ich es nochmal.

Gruß

MiBo

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 24 Jul. 2019 08:50

Ich habe das Rad einfach raus gezogen, dann nicht mehr die Bremse betätigt und später den Reifen wieder eingefügt, ohne Probleme.

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 22 Jul. 2019 16:17

Na, das Ding was deine Bremsbeläge gg. die Scheibe drückt. Oder wie nennst du dieses Teil ?

Gruß

MiBo

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 22 Jul. 2019 16:04

Welche Bremszange? Was ist das?

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 07 Jul. 2019 15:08

An der Hexe gibt es nur diesen einen Gabeltyp. Wenn du das Rad ausbaust, beschreibe doch mal wie du dabei die Bremszange aus der Felge "ausgefädelt" hast. Das könnte ziemlich eng werden...

Gruß

MiBo

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 05 Jul. 2019 18:08

Hallo Fritz

Die Werte haben mit PIA nichts zu tun Anzugsmomente sind in der Technik normal und werden überall auf der Welt genutzt. Man kann die erfoderlichen Anzugsmomente ganz leicht im Kopf ausrechnen, sprich braucht nicht mal einen Taschenrechner dazu. Man muß nur den Gewindedurchmesser und die Steigung (kann man messen) sowie das Material (steht auf Schraube oder Mutter) kennen.

Gruß Erwin

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 05 Jul. 2019 16:59

Aha Erwin,    & @ all...

...wie in der geposteten Drehmoment-Liste:

Vorderachsenmutter...             85 Nm   (+5 Nm)

Hinterradmutter...                   126 Nm

Bremssattelbefestigungen...  25 Nm

Die meisten anderen Daten der "normalen" GTX125 - 11 Zoll kann Markus bestimmt auch übertragen..(!?)

Scheinbar alles "PIA Normwerte" - bei den gleichen Schrauben-Größen.

Gruß,    und schönes We...

Fritz

.

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 05 Jul. 2019 14:56

Hallo zusammen

Vorderradachsmutter                                 80 Nm

Hinterradmutter                                        126 Nm

Bremssattelschrauben                              25Nm

Gruß

Erwin

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 05 Jul. 2019 14:13

Die Klemmschrauben würde ich mit 8-10Nm, die Achsmutter mit 25-30Nm anziehen. Aber: Das ist nur meine Schätzung, keine verbindliche Angabe. Ich mache das nach Gefühl, immer mit der Erfahrung der vergangenen Fzg. im Hinterkopf. Erste Regel: Nach "Fest" kommt "Ab", und nach "Ab" sehr viel Arbeit!

Mach dir mit (Nagel)Lack Markierungen auf Schrauben und Muttern und kontrolliere diese ab und zu. Dann siehst sehr schnell ob sich etwas löst. Die Schrauben fallen ja nicht auf einen Schlag herraus, ich denke das Risiko ist überschaubar.

Wenn du eine PIA Werkstatt kennst, die haben die Originalunterlagen zur Hexe. Wenn da nix zu finden ist(würde mich nicht wundern!) dann kann der Piamann über die Ersatzteilnummer herausbekommen von welchem Roller die Gabel stammt, das Ding ist bestimmt nicht exclusiv für die Hexe eingekauft worden sondern lag wohl noch irgendwo am Lager rum. Und für dieses Spenderfahrzeug (das keine andere Vorderradführung als die Telegabel kennt) gibt es Serviceunterlagen.

"Mein" Schrauber hat gerade Urlaub, ich werde ihn aber mal fragen wenn er wieder im Lande ist.

Gruß

MiBo

RE: Vorderrad-Ausbau an Super Hexagon GTX 125, 4T und Werkstatt-Handbuch, 05 Jul. 2019 12:36

Moin zusammen,

@ Markus,    ...nur gut, daß sich mit "MiBo"-Michael einer der seltenen 12 Zoll Hexer gemeldet hat.

Mit Deiner Anfrage nach "Hexehugi"-Oliver + seiner "normalen" 4T Hexagon 125 hast Du mich auf die >falsche Fährte< angesetzt.

Dabei habe ich leider Feststellen müssen... daß der Olli bei unserem Hexagon-Forum "in den Sack gehauen" hat.     Kurz ausgedrückt:  Er hat sich leider Abgemeldet!

Kann mich aber noch gut Erinnern... daß er die GTX125 mit 1-Arm-Schwinge + 11 Zoll Fahrwerk hatte.  (im letzten Jahr fuhr Olli eine BMW R1150 "Roadster")  Seitdem habe ich Ihn nicht mehr anne Burg gesehen.

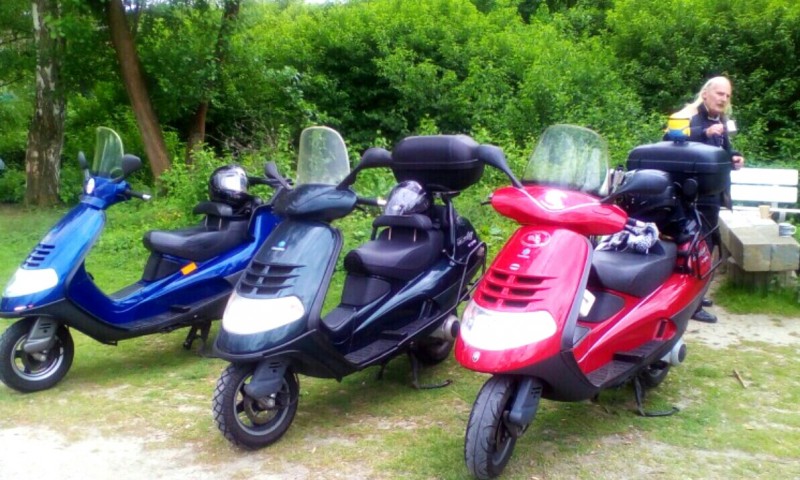

Olli‘s damalige grüne GTX 125 in der Mitte - vor‘m "Home Office" anne Burg!

Dass es sich bei Deiner Hexe um ein spätes Modell der GTX125 mit Telegabel + 12 Zoll Fahrwerk handelt...  habe ich erst nach Eröffnung Deines "Fred‘s",  (Threads > Beitrags) erfahren.

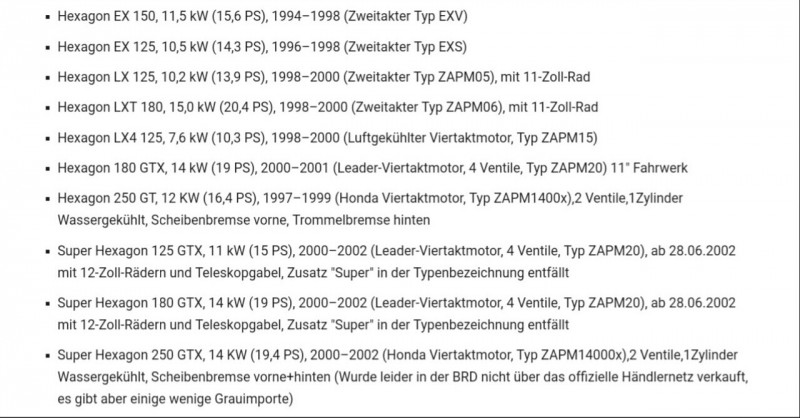

Hier in der tabellarischen Auflistung...

an der 3ten Position von Unten  ↑  *siehe Hinweis: ab 28.06.2002 →mit 12 Zoll + Tele... der Zusatz: "Super" entfällt in der Typenbezeichnung!

Was für ein Durcheinander...  bei Luigi aus Pontedera

Was Alles machbar ist...  haben schon einige Forums-Mitglieder aus der "Tuning-Szene" gezeigt.

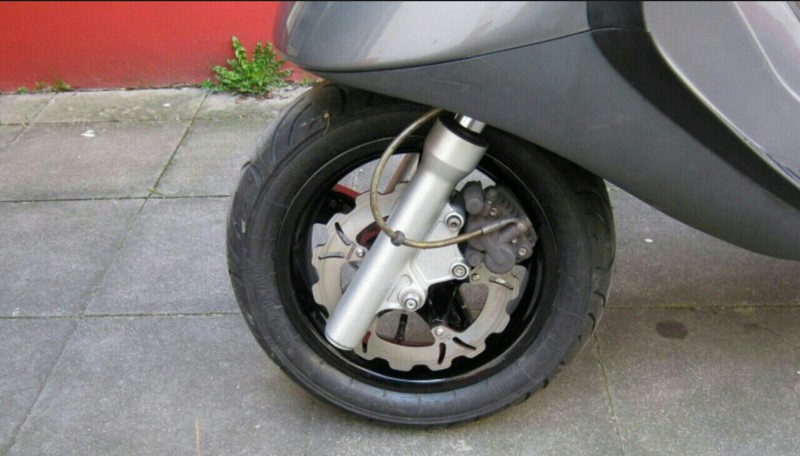

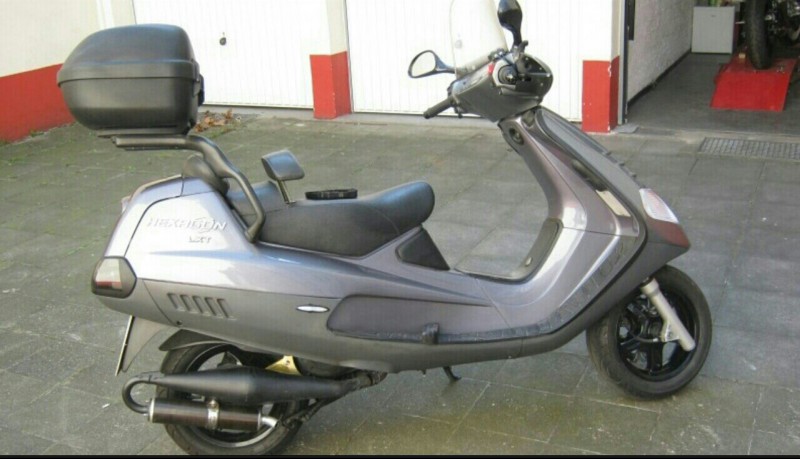

Zum Beispiel dieser Umbau > der LXT180 auf Tele + 12 Zoll Räder! <     gelungen.

Natürlich in Verbindung mit einem heissen Resonanz-Auspuff -  für mehr Leistung... und noch mehr  "Sound"!     Sogar mit TÜV!

Die Telegabel der GTX 125/180 passt "Plug&Play" nach Aussage des Tuners: Vario(RTP)

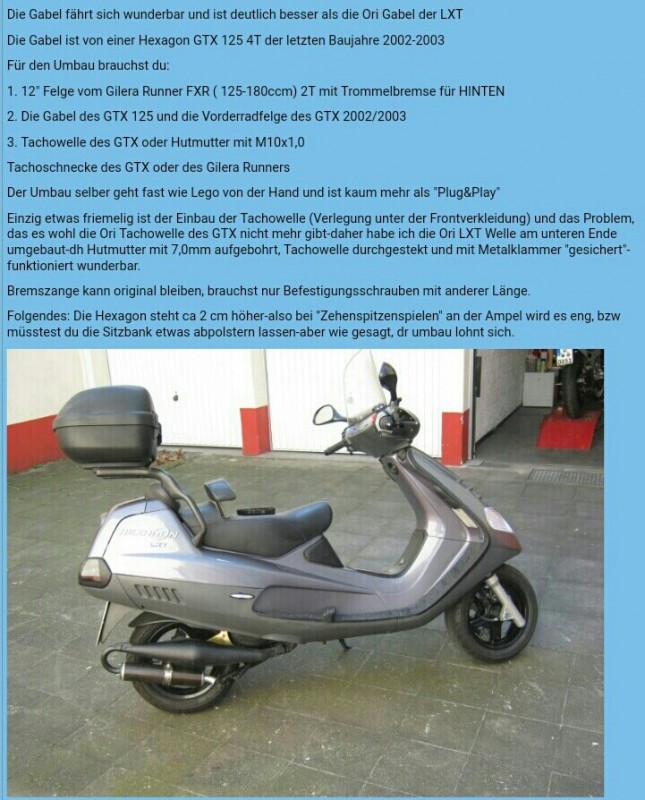

Er hat für  Umbau Aspiranten  auch noch eine Auflistung der benötigten Teile im Forum hinterlassen...

Leider auch ohne "Drehmoment-Angaben"!

Eine Kontakt-Aufnahme wird wahrscheinlich Erfolglos bleiben...  da er schon seit einigen Jahren nicht mehr "Online" im Forum war!

Vielleicht eine weitere Möglichkeit der Kontaktaufnahme...

      335576.forumromanum.com/member/forum/forum.php?q=verkaufe_gtx_vorderradgabel_generalueberholt-hexagonforum&action=ubb_show&entryid=1136660324&mainid=1136660324&threadid=1137983681&USER=user_335576

Dieses Verkaufs-Angebot liegt zwar schon einige Zeit zurück... aber evtl hat der Anbieter die Drehmoment-Werte noch im Kopf abgespeichert!?

@ Last:  Ich habe in meiner zurückliegenden "Mopped-Karriere" schon etliche Telegabeln - sogar "Upside Down" aus+eingebaut! - - Dabei von keiner Maschine "Drehmoment-Angaben" gehabt...     Alles nach Gefühl angezogen... und ich LEBE immer noch!          (auch wenn‘s seit einigen Jahren - an immer neuen Stellen, vor allem im "Kreuz"...   Knackt & Zwackt!

(soeben in Deinem [Profil] gesehen)      Du hast ja schon einige Jahre mehr "auf dem Buckel"...    als ich.

Gruß,    und Gutes Gelingen der "Tele-OP"     Damit Deine 12-zöllige in Bälde wieder auf‘e Straße kommt...

Fritz        ←das Training läuft auch wieder - im BVB-Fred.

.

schönes We @ all   +Tüss

.
