RE: Kein Bremslicht auf meiner LX 125 / gelöst!!!, 20 Mar. 2020 07:37

Moin Meikel,

bevor anfängst zu Formulieren gehe, wenn noh nicht gemacht, mal in die Suchefunktion.

Ich Wette, dass dein Problem dort schon zu finden ist.😉

Viele Grüsse

Andy

RE: Kein Bremslicht auf meiner LX 125 / gelöst!!!, 19 Mar. 2020 15:45

toll!

Also meinen allergrößten Respekt an alle, die hier so intensiv und fachkundig an der Lösung mitgearbeitet haben - so viel Hilfsbereitschaft und Unterstützung mit zur-Verfügung-Stellung von diverser Doku hab ich bisher in noch keinem Forum erlebt. Ich bin sprachlos.

Nächste Woche trau ich mich denn auch mal, meine Probleme mit meiner Temp.-Anzeige zu formulieren.

Beste Grüße,
Meikel

RE: Kein Bremslicht auf meiner LX 125 / gelöst!!!, 19 Mar. 2020 09:46

Lieber Opa

Danke für die Blumen.

Ich suchte mich wirklich hinter der Cockpit-Verkleidung zum Deppen nach dem blöden Kabel.

Dann gabs ein "Das gbit es doch nicht" und ich schraubte die vordere Verkleidung ab.

Und dann sah ich das Relais. Und auch die richtige Kabelfarbe die zum Relais führte.

Das weiss/schwarze Kabel wird am Relais umgeleitet zur Farbe rot/blau und geht dann direkt zum Bremslichtschalter.

Ich schaute weiter und sah dass das Relais vom Abblendlicht/Fernlicht das Gleiche ist und tauschte das Relais kurz aus. Und siehe da, Bremslicht geht wieder.

Heute werde ich mal den von mir geöffneten Kabelbaum wieder schön mit Isolierband versehen und alle Verkleidungsteile wieder anschrauben - bis auf die vordere Verkleidung. Da warte ich noch auf das neue Relais.

Ich sage herzlichen Dank an die Hilfestellung

RE: Kein Bremslicht auf meiner LX 125 / gelöst!!!, 18 Mar. 2020 23:22

Bravo Manfred,

»Wer suchet  -  der findet« !

Ich habe auch gesucht...  →warum Dein "Starter-Taster" keine schwarz-weissen Kabel angeschlossen hat?

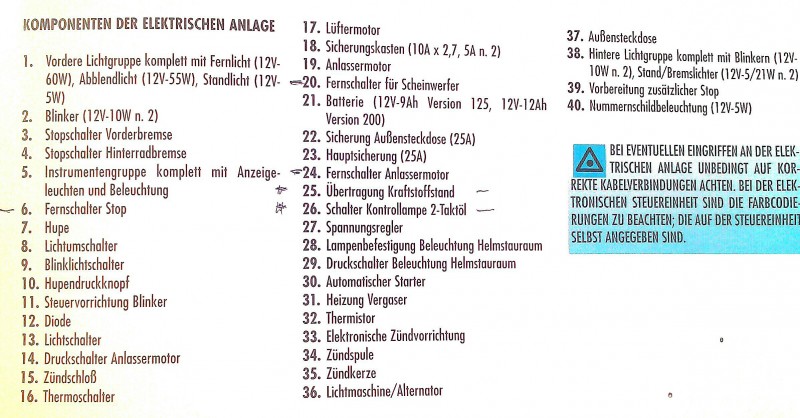

...weil Deine LX125 einen "Fernschalter Stop" hat.      = Nr. (6) in der Auflistung der elektrischen Komponenten unten! ↓ ↓

Seltsame Übersetzung - aus dem Italienischen!     (könnte vom "google translator" übersetzt worden sein!)

Ich würde das Teil (6) einfach »Bremslicht-Relais« nennen!

Da meine beiden Hexen EXS+EXV kein »Bremslicht-Relais« besitzen... konnte ich Das im >Stromlaufplan EX 150< auch nicht finden...

Dafür aber eine ori PIA Bedienungsanleitung für LX+LXT.  √

Und darin fanden meine "müden Augen" - diesen sehr kleinen... (Format: 185 x 117mm)

.

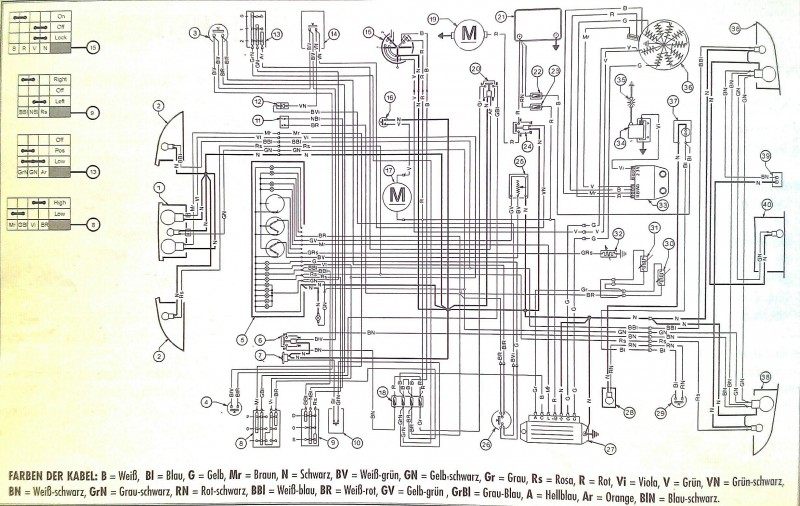

                                          Stromlaufplan der LX125 + LXT180

(Farben der Kabel - in italienischen Abkürzungen im Plan versehen... mit der deutschen Übersetzung unten)

...bisken Klein + schon leicht  "vergilbt"...  aber mit Brille auf + Lupe bewaffnet doch noch Alles zu erkennen!

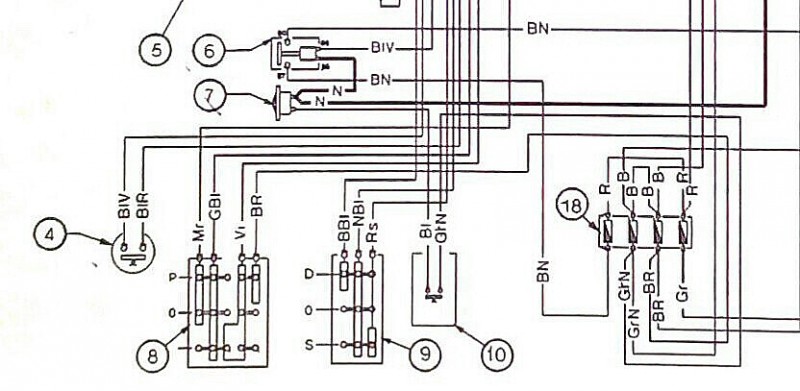

Das Bremslicht-Relais (6) alias "Fernschalter Stop",     etwas Vergrößert...

vom Stromlaufplan als Ausschnitt.

Und darauf ist auch wieder das Weiss-schwarze Kabel (Blanco-Negro)  >BN<

Das Obere geht vom Schaltelement des Bremslicht-Relais nach Hinten zu den Bremsleuchten...

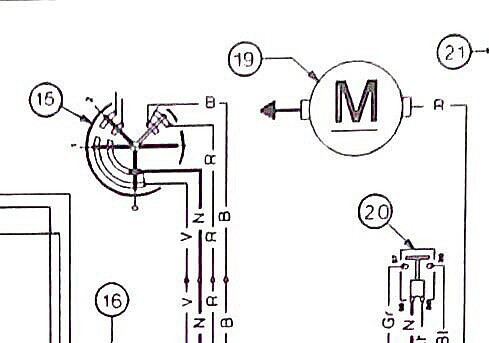

Das Untere >BN< Kabel geht zur linken Sicherung im [4er Sicherungsblock] = Nr. (18)  Diese >R< Rosso Leitung geht Hoch zum >Zündschloss< Nr. (15) und wird nach Einschalten der Zündung... mit Spannung versorgt.

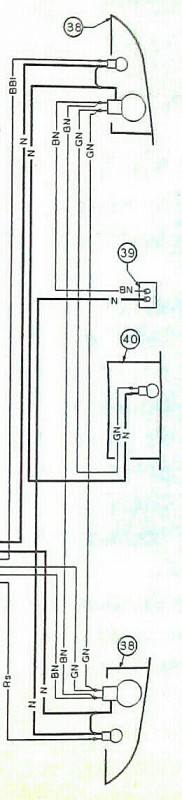

Die Letzte Ausschnitt-Vergrößerung zeigt die Heck-Beleuchtung Li+Re Nr. 38 - mit den beiden dicken "Kugelbirnen", (Leuchtmitteln) -Das Bremslicht Li+Re wird mit dem >Blanco-Negro< Kabel eingeschaltet.

Wie auch den vorbereitete Anschluß  Nr. (39) - für das "Dritte Bremslicht" - welches Oben auf dem Kofferraum-Deckel sitzen "sollte".

Im deutschen Modell nur mit "Katzenauge" bestückt...

(Aber von vielen Kollegen nachgerüstet - bzw umgebaut!)

Ohne Probleme mit dem TÜV!

»Wie Du siehst, ist das "Stromlaufplan lesen"  gar nicht so schwierig«   -   wenn nur der Plan nicht so "verdammt Klein" wäre...

Aber mit Brille geht‘s - so eben.

Gruß,    und keine Angst mehr... vor dem »Kupferwurm« in unseren Hexen...

                            aber Dem hast Du ja bereits "die Zähne gezogen"...

Fritz        Keine "Corona-Probleme" in DO.

.

datt war‘s für Heute -  Tüss + bleibt Gesund...  ALLE

.

.

RE: Kein Bremslicht auf meiner LX 125, 18 Mar. 2020 11:30

Kann ich denn vom weiß/schwarzen Kabel im Sicherungskasten ein Kabel auf dem Bremshebel legen um dann zu sehen ob das Bremslicht seinen Dienst tut?

Die Durchgangsmessung vom weiss/schwarzen Kabel der Rückleuchte bis zum Sicherungskasten sagt: Durchgang vorhanden.

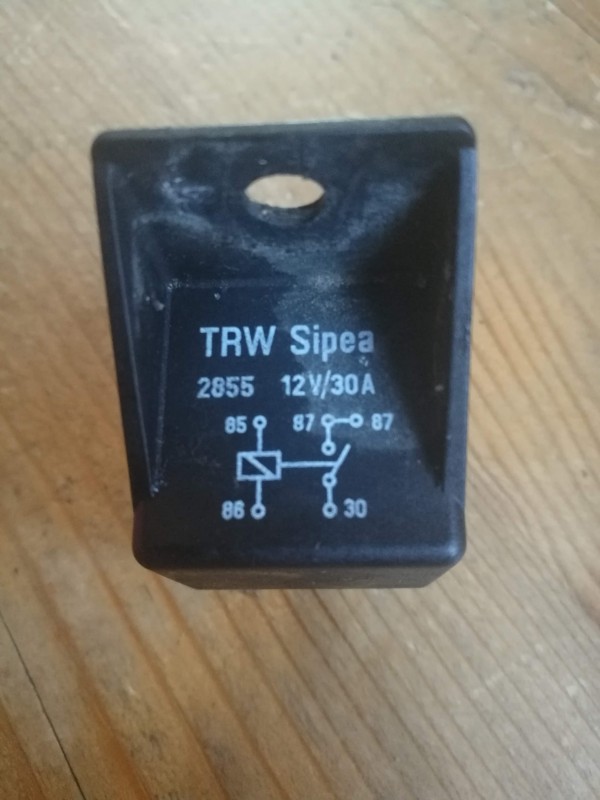

So Fehler gefunden. Es war das Relais das sich hinter der Frontverkleidung (In Fahrtrichtung links unten) befindet.

Relais getauscht und siehe da.... Bremslicht geht!

RE: Kein Bremslicht auf meiner LX 125, 18 Mar. 2020 08:36

Schönen guten Morgen,

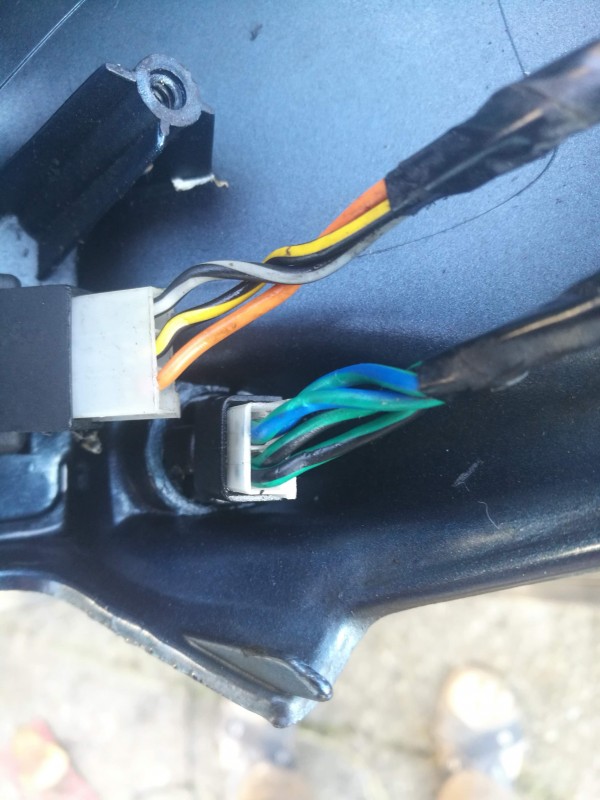

also am Starter-Taster ist kein grau/schwarzes oder weiß/schwarzes Kabel.

RE: Kein Bremslicht auf meiner LX 125, 17 Mar. 2020 18:39

Vielen lieben Dank für den Hinweis mit dem Starter-Taster. Das sehe ich mir morgen an!

Mit Schaltplänen hab ich es leider gar nicht so. Bin ein "Elektrischer Depp"

RE: Kein Bremslicht auf meiner LX 125, 17 Mar. 2020 16:22

Hallo Manfred,    und @ alle anderen "Opfer" des »Kupferwurms«!

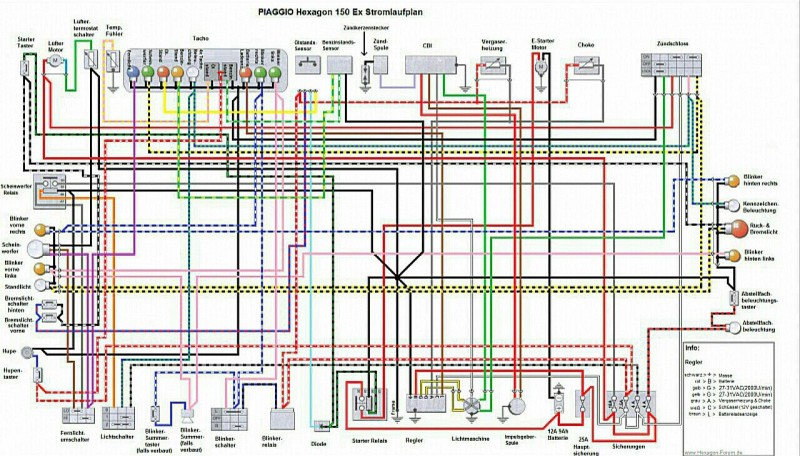

...zum Vergleichen habe ich leider nur den Stromlaufplan der EX/EXV 150 in Farbe.

(EXS125 identisch - auf LX125 + LXT180 zu etwa 90% übertragbar!? - nur z.B. keine Wegfahrsperre berücksichtigt)

Tipp:

Diesen Stromlaufplan habe ich z.B. heruntergeladen - abgespeichert - auf DIN A4 vergrößern... und auf Papier ausdrucken lassen!  (Dann in Klarsichthülle verpackt... wg. der >Schmierpfoten<!

Das ist praktischer für die »Schrauberei« in der Garage!

.

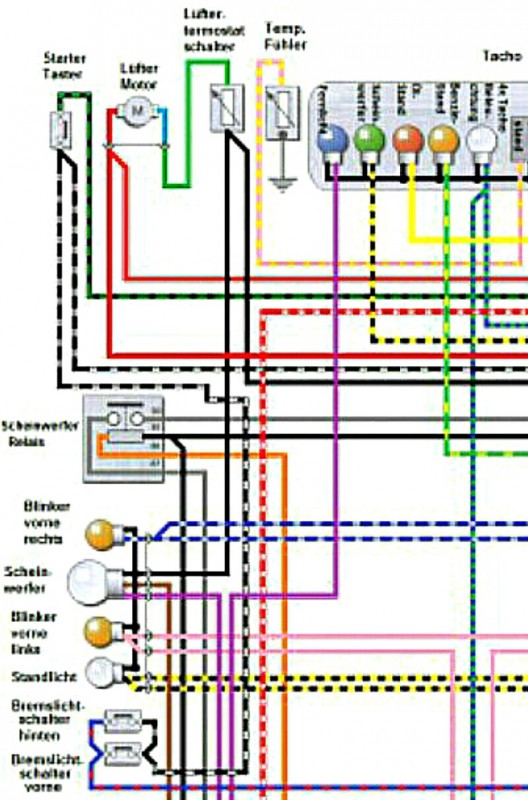

Hier eine Ausschnitts-Vergrößerung - Links Unten die beiden Bremslicht-Schalter - Links Oben der Starter-Taster!

Es ist durchaus möglich... dass das rechte >schwarz-graue< (schwarz-weisse?) Kabel am Starter-Taster sich gelöst hat, (etwa durch Vibrations-Bruch, oder durch vorangegangene Arbeiten an dieser Stelle!?)

In Folge kommt der "Saft", (die Spannung) nicht mehr am Bremslicht-Hinten an!

Der Startvorgang  über das schwarz-grüne Kabel - zur Spule des Starter-Relais funzt ja Einwandfrei!

.

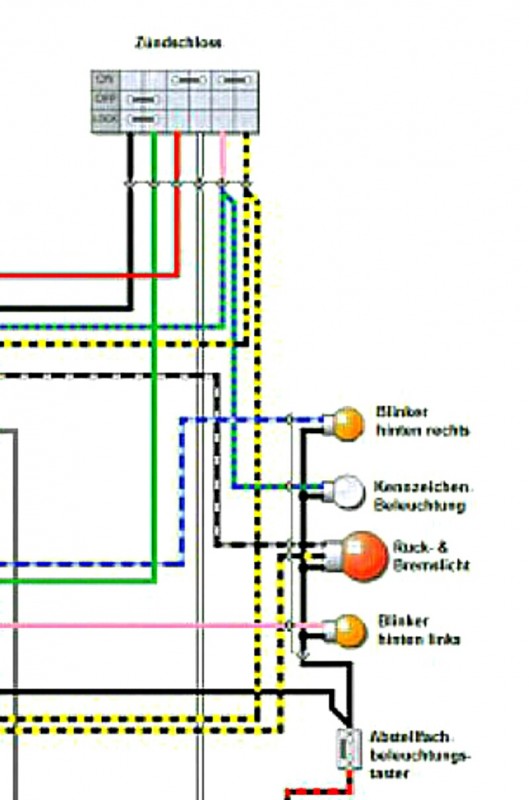

Ausschnitt-Vergrößerung von Rücklicht + Bremslicht.

Deine LX125 hat ja gleich 2 davon.

Über das >schwarz-graue< (schwarz-weisse?)  Kabel kommt die >Bremslicht-Spannung< (normalerweise) Hinten am Bremslicht-Anschluss (an den Anschlüssen) an!

In einigen Fällen - besonders bei "Laternen-Parkern" - sind die »Masse-Anschlüsse« der Fassungen stark oxydiert... sodaß keine Verbindung zur Masse, (den Minus) mehr zu Stande kommt!?     - dann hilft reinigen - nachbiegen - und mit z.B. "Polfett" vor neuer Korrosion schützen.

Ob Spannung an den Bremslicht-Anschlüssen ankommt... kannst Du mit einer einfachen >12Volt Prüflampe< überprüfen.  Noch Besser mit einem >Durchgangs-Prüfer< (Digital-Multi-Messgerät) - bei am Zündschloss ausgeschalteter Spannung! - das komplette >schwarz-graue< Kabel - bis zurück zum Starter-Taster überprüfen!

Falls eine >Unterbrechung< im "schwarz-grauen" Kabel vorliegt...     bleibt nur die Überprüfung aller >Verbindungs-Stecker+Buchsen< - sowie der Anschlüsse an >Starter-Taster< und den Leuchten selber... per Hand!

Auch diese genannten Anschluss-Punkte könnten "oxidiert", oder "nur" auseinander gerutscht sein...  (!?)

Einen Masse-Schluss, (Kurzschluss) im Kabelbaum würde ich "nahezu" ausschließen... denn dann würde die entsprechende Sicherung durchbrennen!  Und das STARTEN würde auch nicht mehr "funzen"!

Gruß,    und Gutes Gelingen... bei der »Jagd auf den "Kupferwurm"!

Fritz        Nix Neues vom Corona-Virus im Trainings-Center DO.

                            Training läuft - unter Ausschluss der Öffentlichkeit!  = Verständlich!

.

PS  ich muß gleich auch noch mal raus - mit der...

       Das »Essen« können wir uns ja nicht abgewöhnen -  Trotzdem... >Fuck off CORONA< !!!

.

.

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

RE: Kein Bremslicht auf meiner LX 125, 16 Mar. 2020 14:59

Danke Erwin,

eine elektrische Leuchte bin ich eben auch nicht. Irgendwo muss doch da aber Strom drauf sein.

Elektrisch geht sonst alles. Auch das Standlich, Kennzeuchenleuchte, Hupe, Blinker, Rückleuchten. Anlasser dreht und sie springt auch gleich an.

Aber das Bremslicht mag ganz und gar nicht.

RE: Kein Bremslicht auf meiner LX 125, 16 Mar. 2020 14:53

Hallo Manfred

Dann ist das erste ja erledigt und Schalter können ausgeschlossen werden Bleibt dir eigentlich nur noch die Kabelverfolgung mit Test, aber vielleicht können dir die Elektrofachleute dazu mehr sagen. Elektrik ist nicht unbedingt meine Welt. Ach ja, das weitere Kabel ist für die 3te Bremsleuchte und serienmässig verlegt.

Gruß

Erwin
