RE: Hilfegesuch, 18 Jul. 2018 08:58

Na, das sieht schon wieder sehr gut aus ! Es freut mich sehr, das Du wieder arbeitsfähig bist.

Allerdings auch sehr ärgerlich, der herbe Verlust.

Der alte Motor ist ja noch ganz, oder ?

Evtl. kann man den Omron V7 ja durch eine günstigere Variante ersetzen.

Du warst aber da schon in Verhandlungen .....

Im Zweifel meldest Du Dich, auch wir würden eine Lösung finden !

LG Manfred

RE: Hilfegesuch, 17 Jul. 2018 16:54

Hi

Kommt neu, und damit im Laufe der Zeit nichts mehr passiert sogar eine zweite als Reserve

Gruß

Erwin

RE: Hilfegesuch, 17 Jul. 2018 16:34

Ach herjeh die sieht ja wieder toll aus - laut deinen Bildern war das ja mit Abstand die schlimmste von allen

Aber toll dass deine Maschine wieder funktioniert. Aber so wie ich dich kenne wird in der zwischenzeit bestimmt deine elektronische Steuerung repariert - hoffe ich doch

Gruß und Danke

Dietmar

RE: Hilfegesuch, 17 Jul. 2018 16:07

Hallo zusammen

Maschine läuft wieder Habe einen 500 Watt Motor einer Tischbohrmaschine eingesetzt. Musste dafür einiges ändern aber das war halb so wild. Habe im Moment 3 Geschwindigkeiten (reicht für den Moment) Die meisten Sorge macht mir der Anschluß, hat aber geklappt Habe bereits eine Steigscheibe repariert und alles gut. Hier einige Bilder.

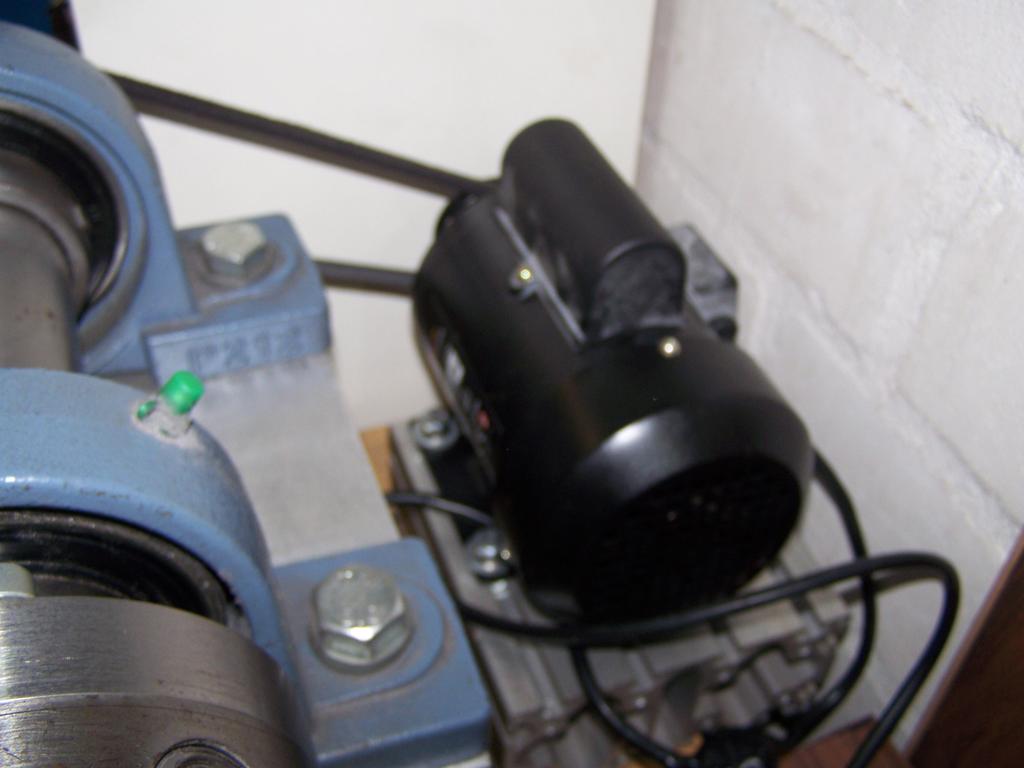

Der "neue" Motor

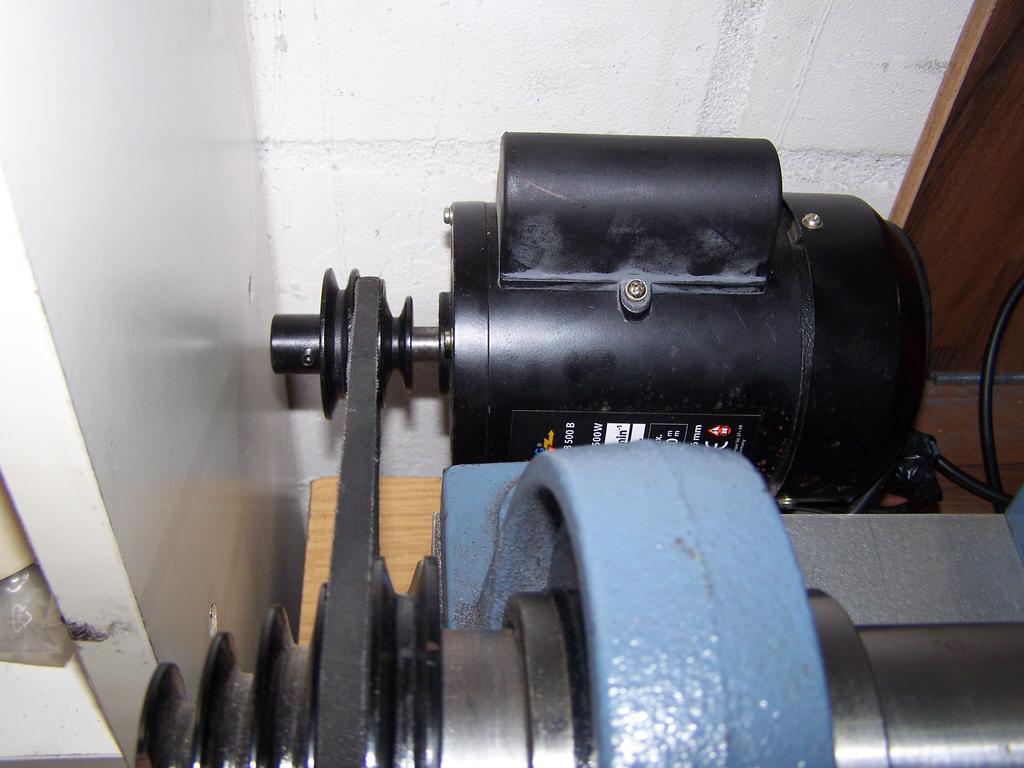

Dito

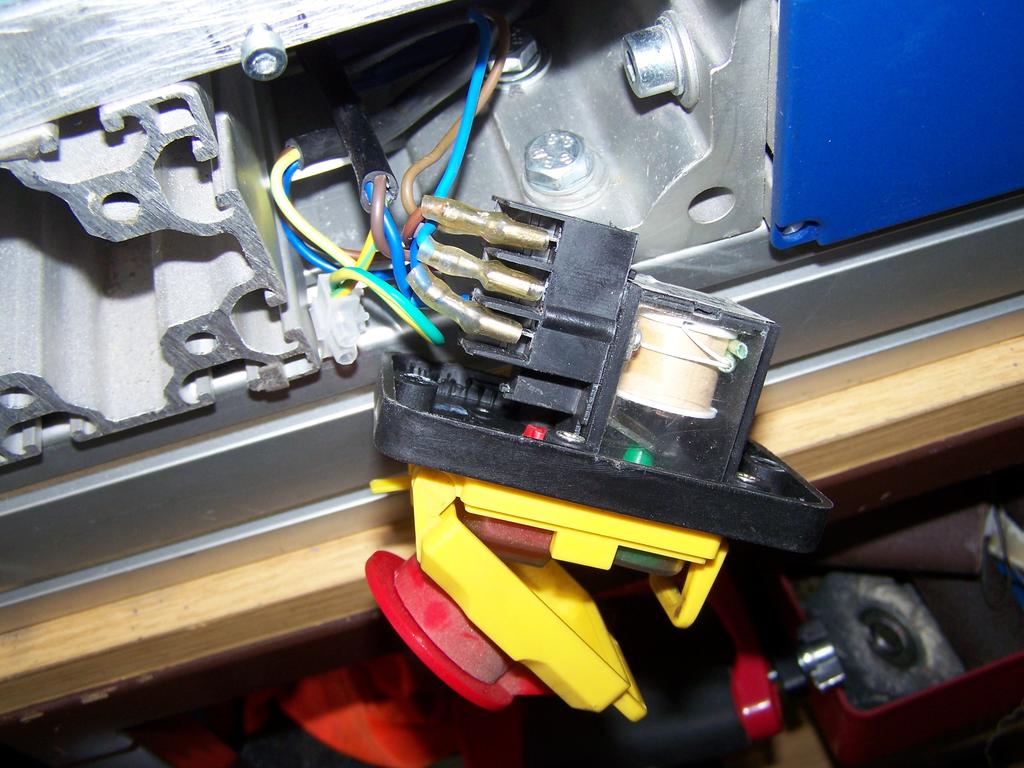

Hier der Anschluß, musste einige Kabel neu ziehen. Lasse ich aber noch von einem Elektriker überprüfen.

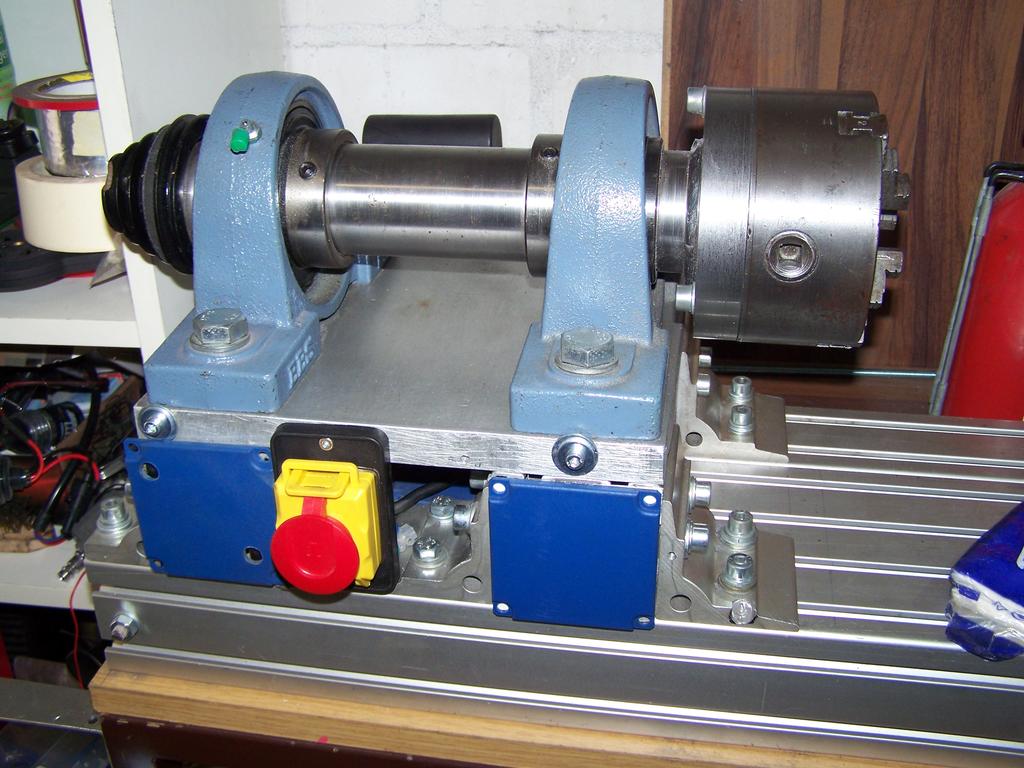

So habe ich den Einbau vorgenommen, alles funktioniert

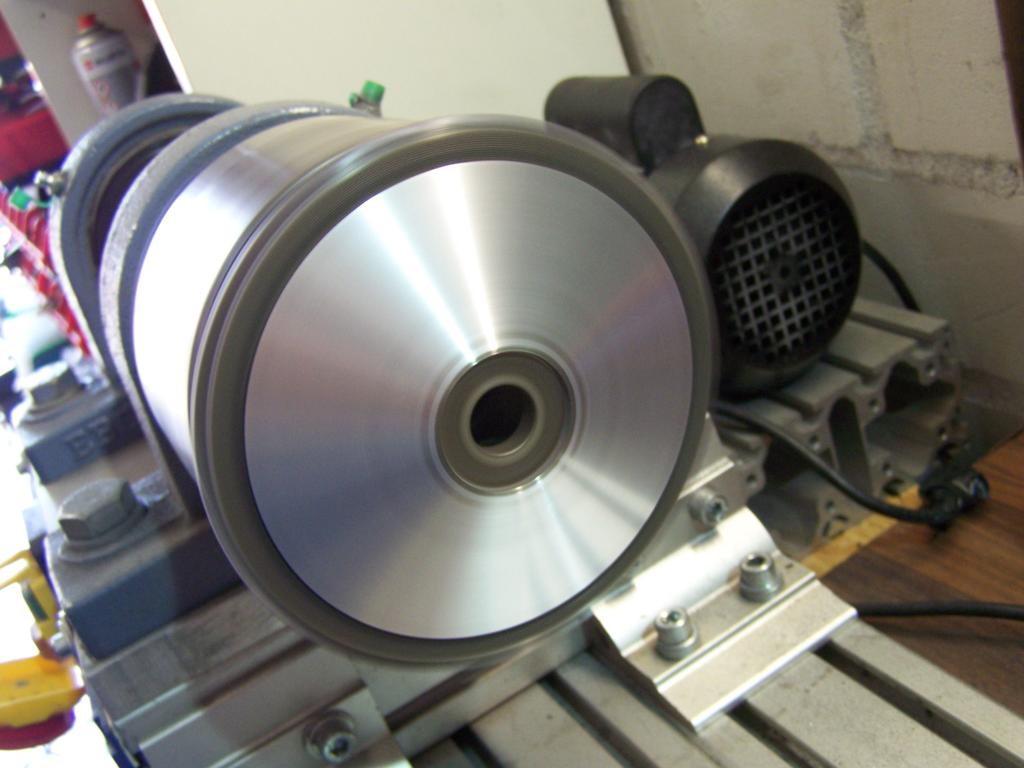

Hier ist sie an arbeiten (drehen)

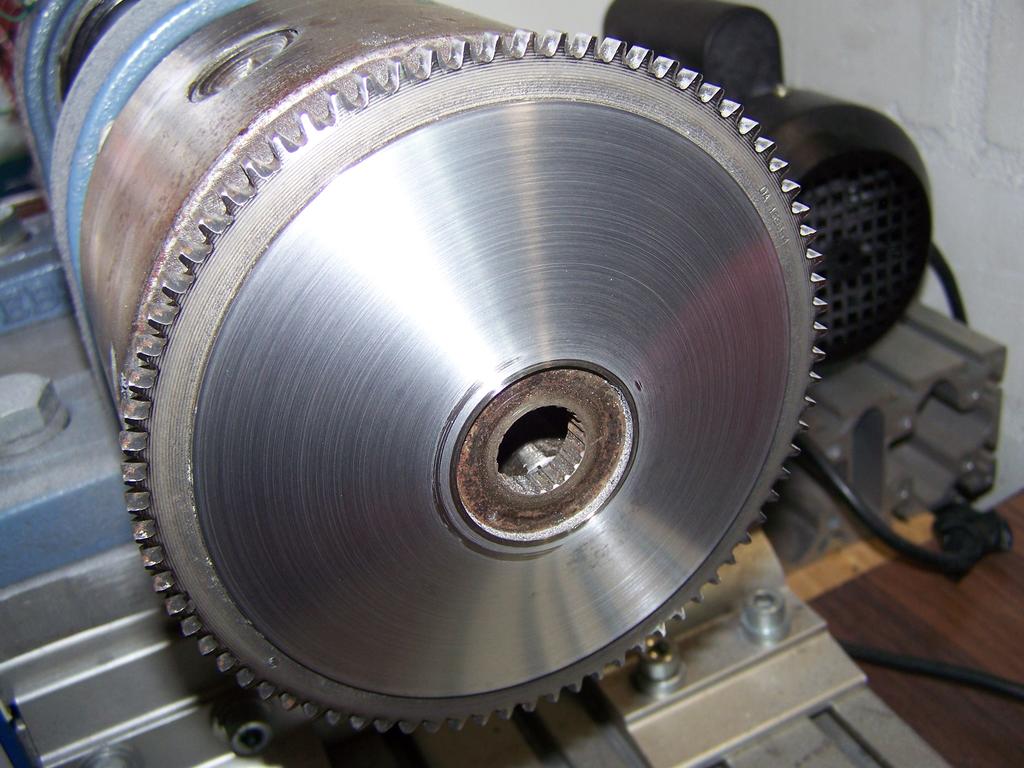

Hier das Ergebnis, es ist Dietmars Steigscheibe

Alle vielen Dank für die Hilfe

Gruß

Erwin

RE: Hilfegesuch, 16 Jul. 2018 15:19

Hallo Manfred

Habe Riemenscheiben für 14 Welle und für 22 Welle.

Gruß

Erwin

RE: Hilfegesuch, 16 Jul. 2018 13:45

OKIDOKI ! Sonst meldest Du Dich bitte.

Ich würde sonst weiter schauen.

wie z. B. : https://www.ebay.de/itm/220V-Einphasig-Frequenzumrichter-VFD-Drehzahlregler-fur-3-phasige-1-5kW-AC-Motor/253630419237?_trkparms=aid%3D555018%26algo%3DPL.SIM%26ao%3D2%26asc%3D52950%26meid%3D0f9e92935a0d4b13b234f57c8f5ec584%26pid%3D100005%26rk%3D4%26rkt%3D12%26sd%3D202269373514%26itm%3D253630419237&_trksid=p2047675.c100005.m1851

Ich werde auf der Arbeit mal schauen, manchesmal wndern derartige Antriebe in die Tonne. Bei uns aber meistens ohne Drehzahleinstellung

Wichtig zu wissen wäre noch der Wellendurchmesser und auch die Wellenhöhe.

Dann könnte zumindest die mehrstufige Riemenscheibe bleiben ! LG Manfred

RE: Hilfegesuch, 16 Jul. 2018 13:25

Hallo Manfred

Danke für deinen Einsatz und deine Hilfe Habe mich gesternnacht ein wenig eingelesen und schlau gemacht. Und wir haben gestern mal mit verschiedenen Kondensatoren gespielt. Einzeln und auch mit mehreren. Ergebnis ist das der Motor ohne Last sofort anläuft. Haben als Kondensatoren bis 38 mehrer Versionen getestet. Unter Last bricht die Leistung sofort weg und ich kann die Maschine mit der Hand anhalten. Ich werde jetzt einen 500 Watt Motor aus einer Bohrmaschine einbauen. Der Vorteil ist das er bereits die Riemenscheibe montiert hat und auch eine Riemenspannvorrichtug vorhanden ist. Denke das sich meine alte Firma diese Woche noch melden wird und mir die ganze Geschichte kostenlos reparieren wird.. Werde diese Woche noch eine laufende Maschine haben. Allen meinen Dank für die Hilfe

Gruß

Erwin

RE: Hilfegesuch, 16 Jul. 2018 13:09

Also, die Motorenwicklungen sollten im Dreieck geschaltet werden.

Die Kapazität sollte zwischen 30 und 40 uF bei einer Spannungsfestigkeit von 400 Volt Wechselspannung  sein.

Der Wert kann durch Parallelschaltungen von diversen Kondensatoren erreicht werden.

So 2-3 Kondensatoren a 10 uF, oder 2 a 15 uF.

Hast Du im näheren Umfeld einen Elektromaschinenbauer ?

Du hast mir aber auch schon mal gesagt......packe das gesamte Geraffel in einen großen Kasten.

Und schicke mir das mal. Ich kümmere mich dann gerne drum.

Nur der Umwerter ( bzw. Drehzahlsteller ) in der Form ist wohl irreparabel.

Ersatzbeschaffung etwa 200-400 €....

Oder man baut gleich mit einem 1 KW-Motor, diversen Riemenscheiben

einen neuen Antrieb zusammen......ggf. telefonieren wir da mal zu ???

Die schnellste Version....ist der Elektromaschinenbauer, wegen der Schaltung und den Kondensatoren...

gehe aber dann davon aus, das Du nur noch 300 Watt hast....Notbetrieb sollte aber gehen.

LG Manfred

RE: Hilfegesuch, 16 Jul. 2018 12:43

Hier mal ein LINK zu derartigen Grundlagen....

http://www.e-plan.josefscholz.de/Steinmetz/SteinmetzMotorschaltung.html

LG Manfred.

@ Erwin: Du solltest im Branchenverzeichniss nach einem Betrieb schauen die sich E-Maschinen beschaftigen.

Elektromaschinenbauer, oder auch Ankerwickeln. Die kennen auch den Trick mit der Steinmetzschaltung.

Der Kondensator muss eine Spannungsfestigkeit von mindestens 400 Volt aufweisen..

230 Volt ist ja die Effektivspannung, diese mit Wurzel aus 2 Multipliziert ist der tatsächliche Spitzenwert.

Daher rührt der hohe Wert.

In den Grundlagen wählen die Leute ja 60-80 Mükrofarad/ KW......das passt schon....

Elektromaschinenbauer haben derartige Kondensatoren auch als Lagerware...

Das muss jetzt nicht exact der genaue Wert sein....die Tendenz sollte passen.

So, nun schaue ich mir die genauen Motorendaten erst einmal an.....dann melde ich mich erneut.

LG Manfred

RE: Hilfegesuch, 15 Jul. 2018 20:24

Hallo zusammen

Kurze Zwischeninfo. Der Frequenzumwandler wurde heute geprüft und ist hin. Der Motor wurde mit einem (noch nicht richtigem) Kondensator ans laufen gebracht. Der Freund sagte mir (wie auch andere hier) das ich jedoch mit einem Kondensator deutlich Leistung verlieren würde. Die Lösung wird voraussichtlich folgende sein. Als Zwischenlösung kommt ein Kondensator rein den ich morgen beschaffen will, stellt sich für mich aber die Frage welche Größe (Spannung 220V Leistung 550 Watt). Anschliessend kommt (da Motor in Ordnung) ein neues Steuerteil drauf. Entweder eins aus meiner alten Firma (sie sehen morgen nach) oder das welches Stefan vorgeschlagen hat. Denn auf Dauer möchte ich schon wieder einen stufenlosen Antrieb haben. Ich halte euch auf dem laufenden

Gruß

Erwin
