RE: Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 05 Dec. 2020 15:56

Hallo zusammen

Das mit der Festigkeit der Schraube, kann ich aus eigener Erfahrung bestätigen.

Gruß

Rolf ☺

RE: Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 05 Dec. 2020 10:33

Hallo zusammen

Die Mutter von SC ist eine Frechheit ohne Ende. Ich kaufe diese Muttern meist für 15 Cent, anders ausgedrückt 0,15 Euro/Stück. Ich habe auch Bezugsquellen bei welchen ich sie beziehen kann da kosten sie um die 5 Cent. Die "Nasen" auf dem Bild sind keine Sicherungsteile sondern es ist die eingestanzte Festigkeitsklasse die duch ihre Verformung einen Schatten wirft. Man kann dort (ich mache es seit 20 Jahren so) eine ganz normale Mutter (Festigkeitsklasse 8) nehmen. Dadurch das der Schraubenbolzen in der Mitte stark verjüngt ist hat er eh bei weitem nicht die normale Festigkeit.

Gruß

Erwin

Gunamt Rolf, (.g3)    😉

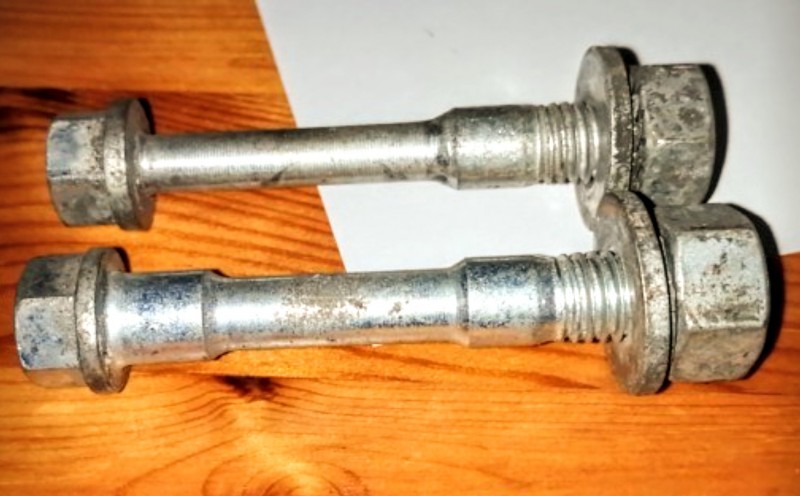

...habe x das Foto vom anderen Rolf, (Oernie63) hergenommem... und mich damit auf die Suche gemacht - um die >Lenkerklemmschraube< samt 17er Mutter, M10 >Original PIAGGIO< zur Identifikation in‘s Bild zu setzen.  📷

Original-Foto:    © by "Oernie63" Rolf.

.

Dabei muß es sich um die🔺hintere🔺schlanke >Lenker-Klemmschraube mit Mutter< handeln!

Passendfür alle🔻unten aufgelisteten Hexen!

.

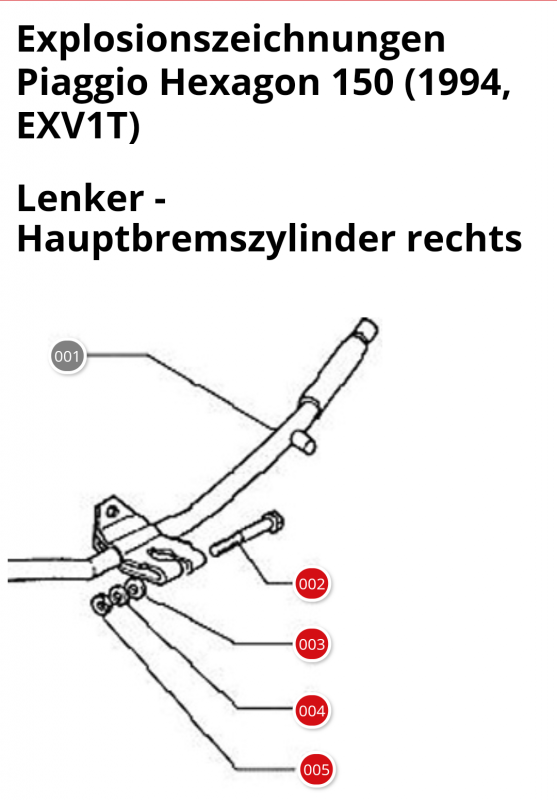

Gefunden in den >Explosionszeichnungen< vom "Scooter Center".

⚠️ (obwohl wir bei Denen auch schon >Fehler< gefunden haben!)

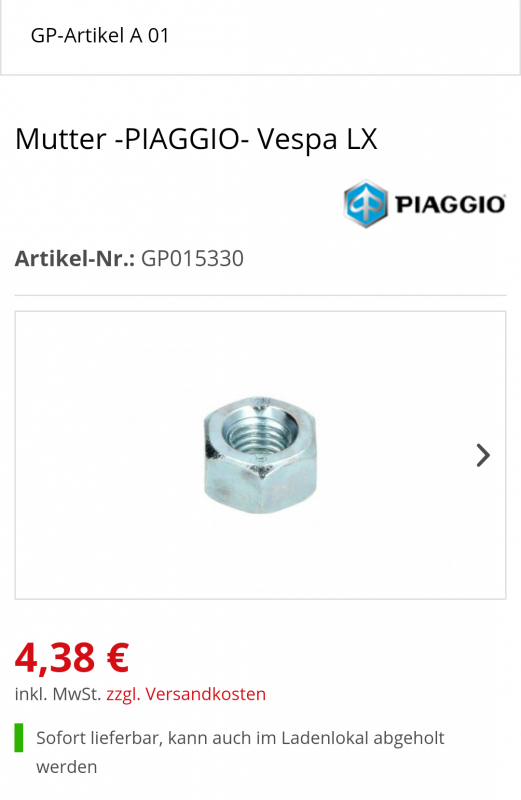

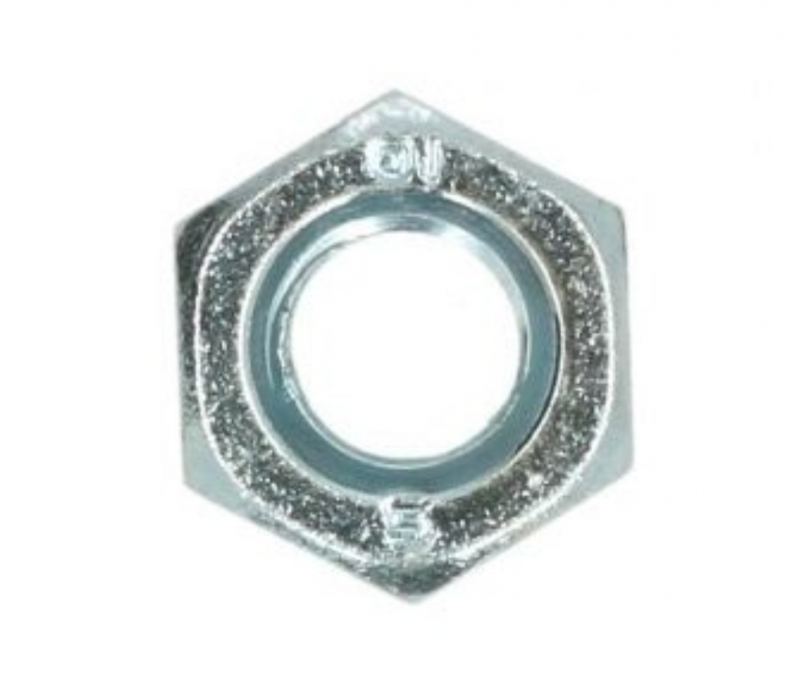

(005) >So🔻sieht die entsprechende originale PIAGGIO Mutter aus<

Zumindest auf den 1.Blick ziemlich "normal"!

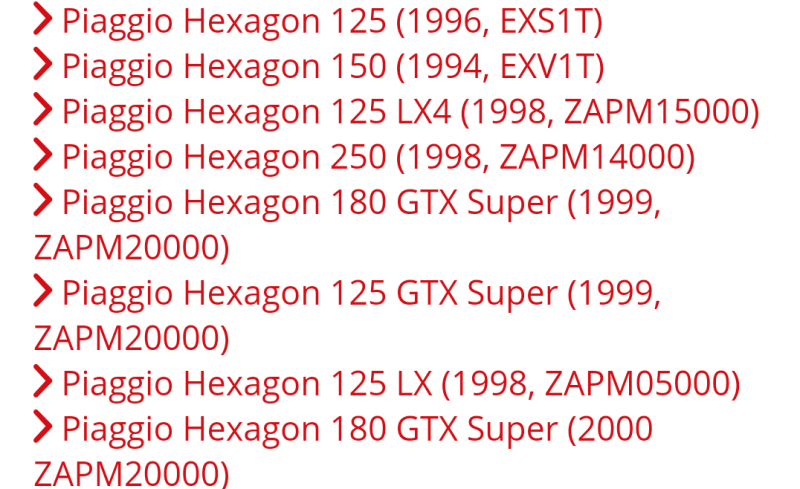

Die "Passend Für" Auflistung:

Die >LXT180< wurde anscheinend vergessen!  🙄

WARUM!?  >KEINE AHNUNG<

.

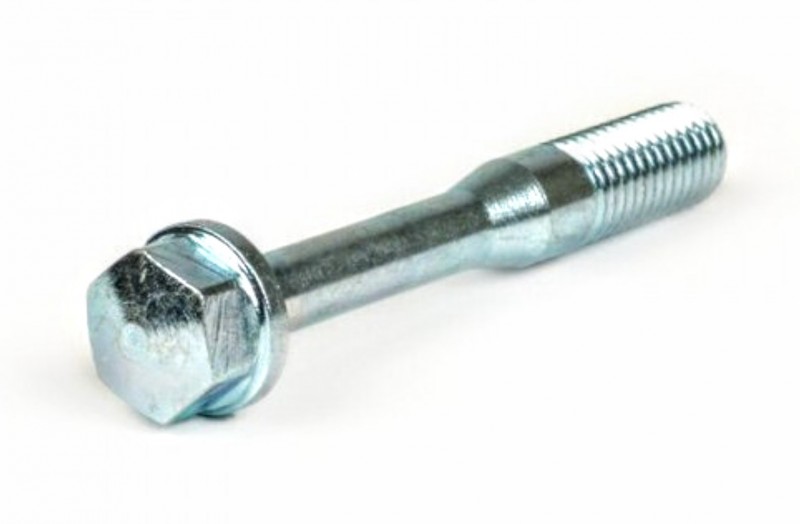

Schraube+Mutter etwas Vergrößert...  Damit man keine 🔍 benötigt!   🤓

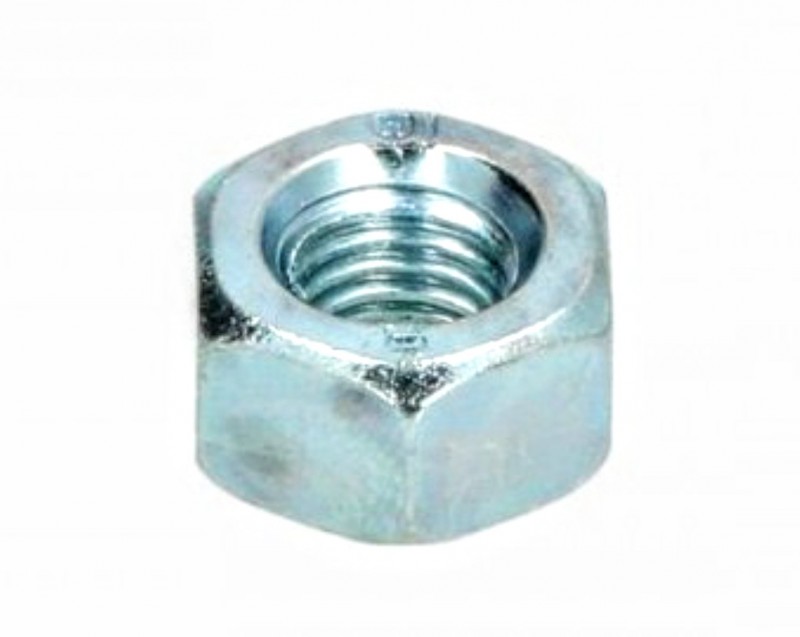

Die Mutter besitzt Oben/Außen🔻2 "Nasen" - die voll angezogen... wie eine >STOP-Mutter< wirken.

Das soll unbeabsichtetes LÖSEN, bzw. das "Losrappeln" verhindern!  👍

Auch von Unten/Außen🔻sieht diese "STOP-Mutter" ganz anders aus!  😯

Wie mit einer "Anti-Rutsch-Beschichtung" versehen...

So eine spezielle Mutter ist mir bei meinen beiden Hexen noch NIE untergekommem!

Bei meinen Beiden sind "normale" >Stopmuttern< mit Kunststoff-Einsatz drauf!

Wie auch bei der unteren Stoßdämpfer-Befestigungsschraube Hinten!

.

.

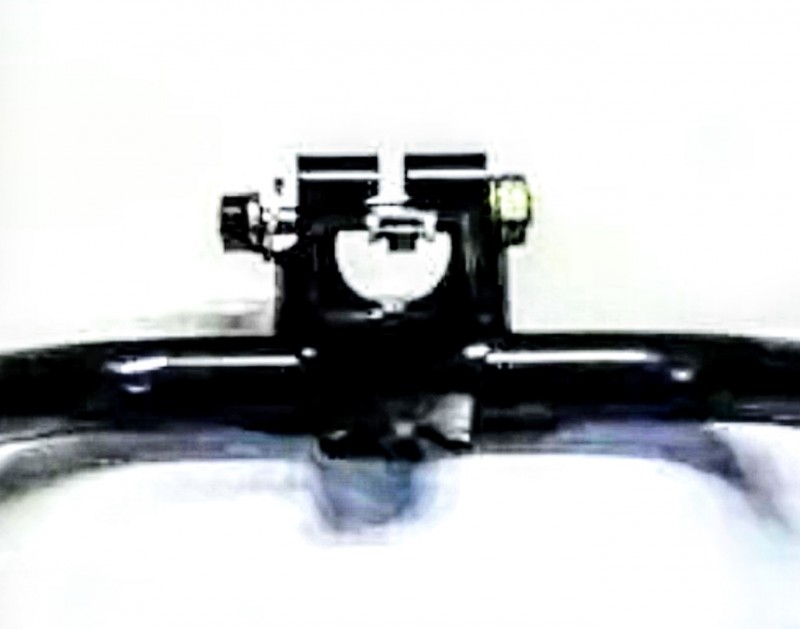

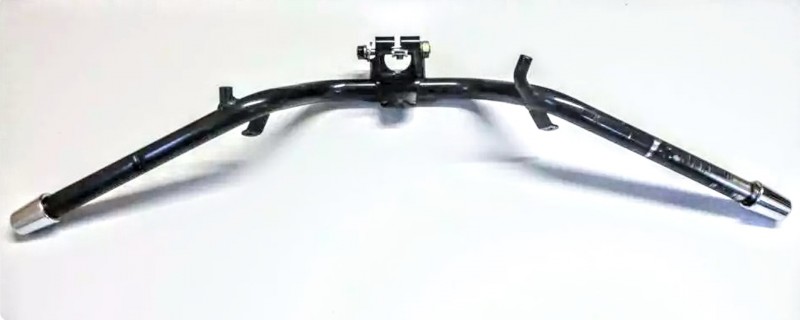

Noch eine andere Perspektive:  Der komplette >Hexagon-Lenker< zeigt die Befestigungs-Art genauer!  🔎

Vergrößert!  -  zwar etwas pixelig geworden!

.

Links im folgenden Foto der kleinere Schraubenkopf...

und Rechts die >17er "STOP-Mutter" M10<

In der Mitte so etwas wie ein "Führungs-Blech" für das Lenkrohr oben an der Gabel.

Das habe ich in Natura auch noch nicht gesehen!

.

.

Genau so wenig - wie man weiss... oder auch NICHT WISSEN KANN -  Was der Vorbesitzer an der Hexe geändert hat!?  Und/oder ob er andere Schrauben+Muttern als die Originalen verwendet hat..!?

Hauptsache FEST!?      + "Nach Fest - kommt AB"!

.

@ Last - @ Rolf, (.g3) 🤔

Evtl ist die M10er Mutter auch x dem Vorbesitzer herunter gefallen und hat sich in irgendeiner dunklen Ecke "verkrochen"... -  bis die Mutter bei Dir wieder zum Vorschein gekommen ist!!???

Man(n) steckt nicht drin!!!

.

.

Gruß,       schönes We @ all & "Toi Toi Toi"    👍

.

Fritz        Moin 🕞 15:30 in Frankfurt gg Eintracht  ⚽

.

.

RE: Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 04 Dec. 2020 15:24

Hallo Rolf

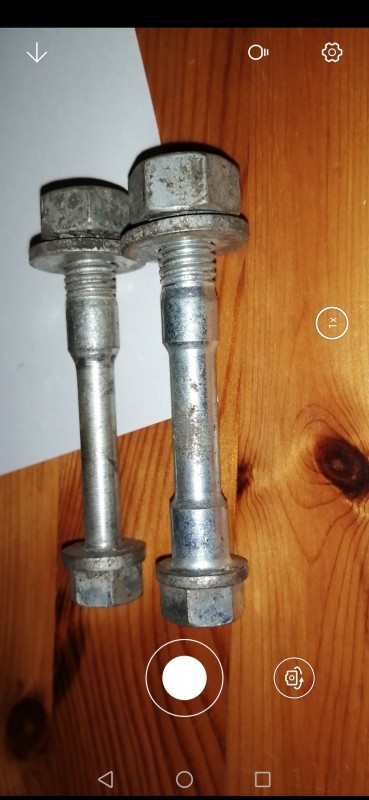

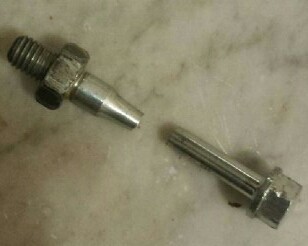

Habe gerade nochmal in meinen Beiträgen gesucht, meine hatte zwar keine mit angesetzter U - Scheibe /Kragen aber schau mal nach, Sicher ist Sicher. So sieht die Schraube aus, einmal abgerissen und zweimal Ersatz .

Das Foto ist von Dennis mit der Hexenklinik.

Die beiden Schrauben habe ich damals von Dennis mit der Hexenklinik bekommen, nochmals ein Danke an Dennis. 👍

Gruß

Rolf ☺

RE: Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 04 Dec. 2020 15:22

Die Schwinge, die Motoraufhängung und der Hauptständer könnten auch solche Muttern haben.

RE: Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 04 Dec. 2020 15:07

Hallo zusammen

Hallo Rolf,

kontrolliere auch bitte mal die Lenkerklemmschraube, die hat auch 17er Schlüsselweite. Ich habe diese schon mal abgerissen, aber warum soll es nicht möglich sein das sie sich losgerappelt hat. Das wäre dann sehr Gefährlich, also schau bitte nach.

Gruß

Rolf ☺

RE: Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 04 Dec. 2020 13:59

Hallo

SW 17 wäre also eine M10 Mutter. Checke einmal die Schrauben der Schwinge. Sichtkontakt reicht.

Gruß

Erwin

Mutter SW 17 mit Kragen aud dem Motor gefallen ... , 04 Dec. 2020 13:28

moin,

Meine Hexe hext jetzt zwar recht ordentlich ( sehr ordentlich ) doch gibt es noch die ein oder andere Baustelle, wie zB der U-Druck-Benzinhahn - was jedoch alles bitte nach dem Umzug, der morgen stattfindet...

Bis dahin hat die Hexe treu als Rennpferd gedient, um mal eben schnell ...

Gestern nun, ich schiebe sie den Bordstein hoch, fällt eine Mutter, Schlüsselweite 17, golden galvanisiert, so eine mit angesetzter U-Scheibe/ Kragen ( weiss nicht wie die im Fachjargon heißen ) auf den Boden.

Hab zwar schonmal geschaut, aber keine fehlende gefunden.

Die Mutter unten, die den Stoßdämpfer hält, hat die gleiche Dimension ( M10 ) doch wie gesagt, etwas ratlos im Moment ...

Wo könnte diese Mutter ihren Ursprung haben ? Hoffe das der ein oder andere mir da vlt weiterhelfen kann ... wie gesagt, morgen ist Umzug, ab dann wird´s alles etwas ruhiger, ausserdem hab ich dort schon mein Werkzeug und kann etwas mehr machen ...

gr
