RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 12 Aug. 2022 20:02

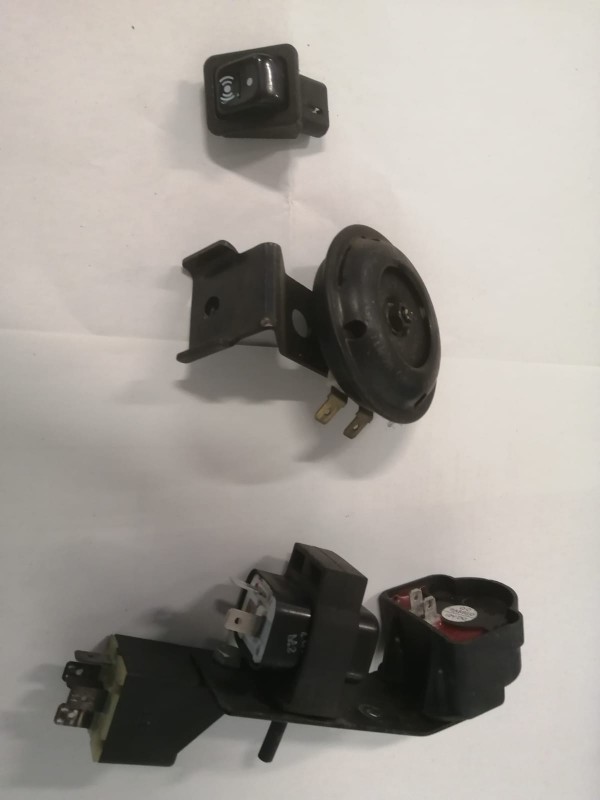

Hab es mal ausgebaut und fotografiert.

Ein- und Ausschalter, darunter die Hupe, dann der Piepser mit halterung und 2 Relais.

Ob die Relais zum Piepser nötig sind, weiss ich nicht.

Ciro

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 12 Aug. 2022 16:33

Das behalte ich mal im Hinterkopf für nächstes Jahr.

Im Moment erstmal die wichtigen Sachen.

Gruß

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 12 Aug. 2022 13:05

Wer einen Blinker-Pieper nachrüsten möchte...

sollte mal genau hinter seine Frontverkleidung 👀 schauen.

.

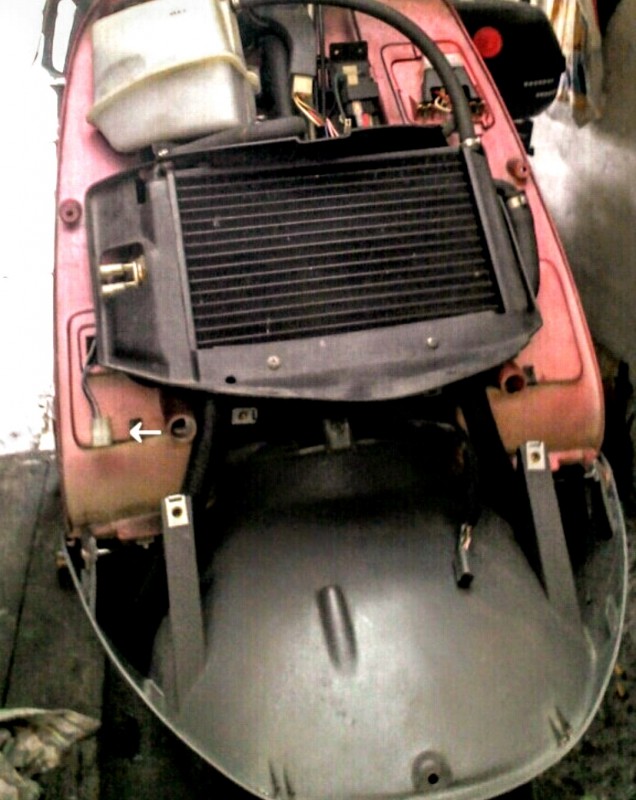

Bei meiner EXV150 baumeln z.B. 2 Leitungen mit Steckkontakt unbenutzt herum!

Der Kabelbaum ist also vorbereitet zur Aufnahme eines "Blinker-Piepers".

(die alte Handy-Camera machte nur unscharfe Bilder)

.

Aber selbst wenn Euer Kabelbaum diese Leitungen nicht enthalten sollte - könnt Ihr einen Blinker-Summer nachrüsten.

.

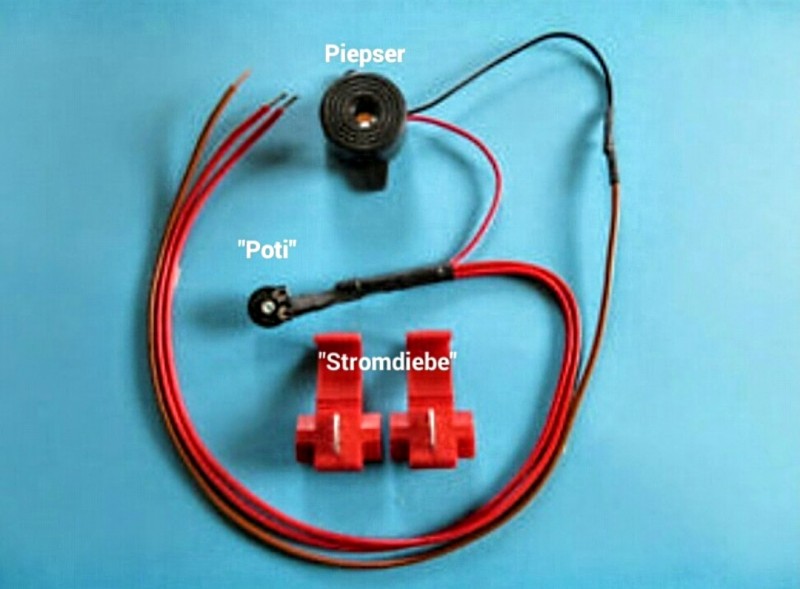

Entsprechende Bausätze findet Ihr in der "Bucht" schon für kleines Geld.

Noch einige "Stromdiebe" zum Anschluss an den Blinkern dazu.

(wobei ich anlöten bevorzuge - Stromdiebe neigen zu Wackelkontakten!)

.

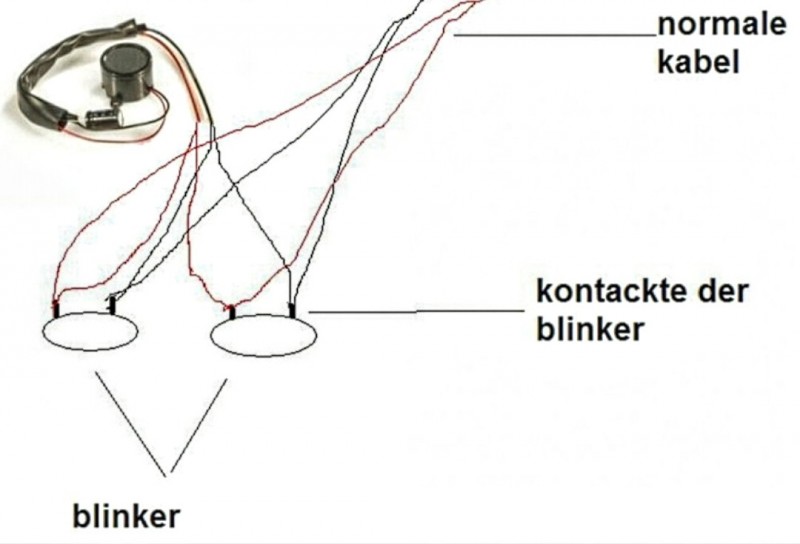

Nach diesem Schalt-Schema könnt Ihr vorgehen + schalten.

Mit dem vorhandenen *Potentiometer, (regelbarer Widerstand) lässt sich die Tonhöhe des Piepers variieren.  🎶

.

1 EIN/AUS Schalter ist nicht vorgesehen - lässt sich aber mit entsprechendem Aufwand (Kabelweg) zusätzlich verwirklichen.

.

Viel Spaß beim Nachbau. 🛠️

.

.

Gruß,  👋  und schönes We @ all. 🔆 >30°C🌡️

.

Fritz    😉

.

.

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 12 Aug. 2022 10:48

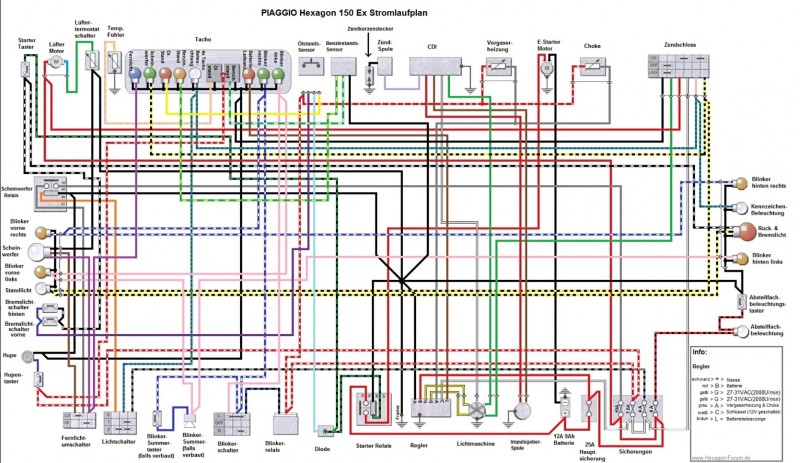

Auf dem Stromlaufplan EX 150  (EXS125/EXV150 identisch)

ist der Blinker-Summer + Blinkersummer-Schalter

.

unten eingezeichnet.  (falls verbaut)

.

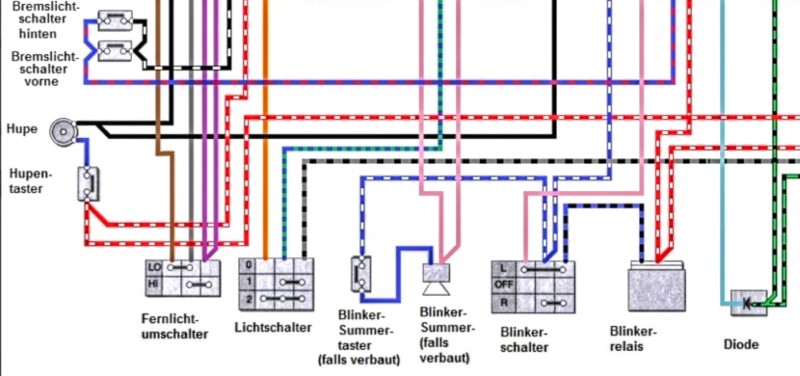

Ausschnitt vergrößert:

                                     ⬆️

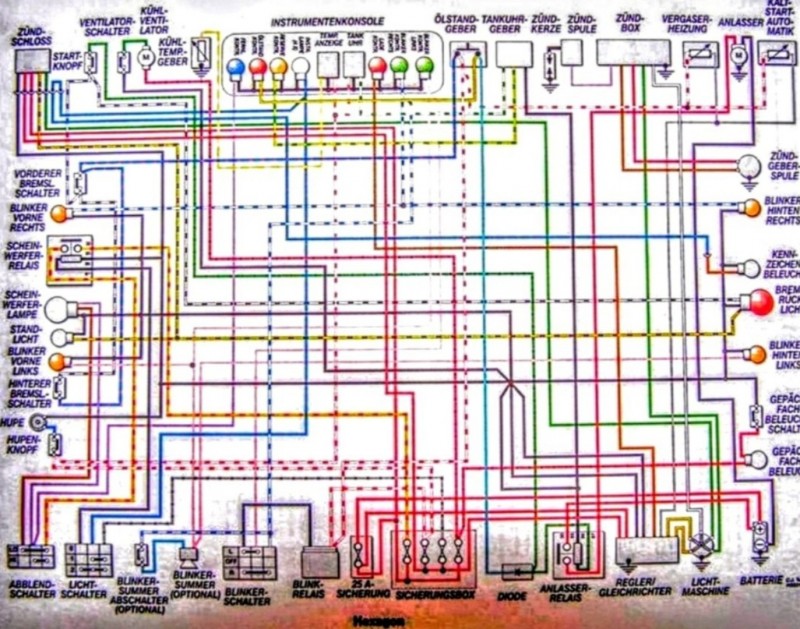

Auch im Stromlaufplan LX125+LXT180 ist ein Blinker-Summer + Abschalter -

(OPTIONAL) vorgesehen.

.

PS:

Ich persönlich empfinde das 🎶 "Gepiepe"   📢  nur als  nervig!  🙉

.

Aber Jeder - wie er‘s braucht + mag.

.

.

Gruß,  👋  und schönes Wochenende. 🔆 >30°C🌡️

.

Fritz    😉

.

.

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 12 Aug. 2022 07:44

nein ein akustisches signal ist so keine Pflicht. Es muss optisch ODER ein akustisches Signal geben. Beides zusammen muss nicht sein. Meine Virago hgat auch kein Blinkergeräusch.

Gruß

Dietmar

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 11 Aug. 2022 22:42

Ok,dass muss ich jetzt erstmal verdauen.

Die Hexen habe org ohne die Sonderausstattung keinerlei Geräusch beim Blinken???

Nur wenn es als Sonderausstattung gekauft wurde,konnte man es "piepen lassen" oder eben nicht wie in der Grundausstattung?

War ein akustisches Signal nicht Pflicht?

Naja,am Ende egal.

Nachrüsten habe ich aktuell weder Lust noch Zeit,bleibt also erstmal tonlos,schade.

Gruß

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 11 Aug. 2022 22:18

Doch irgendwie aneinander vorbei geredet.

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 11 Aug. 2022 22:13

Hexen biepen nie beim Blinken - ausser ein Biper wurde beim Neukauf als Sonderausstattung dazu gekauft.

Und das haben die allerwenigsten getan. Auch so ein klackern wie z.B. bei alten VW Käfern etc gibts nicht.

Somit wohl alles normal bei deiner Hexe.

Gruß

Dietmar

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 11 Aug. 2022 21:42

Ich habe nie gesagt,dass da was fehlt,sondern nur,dass ich vermute,dass da einer den Schalter betätigt hat,weil nix piept beim Blinken,sofern vorhanden.

Meiner Buchhalterhexe fehlt nichts und da wurde auch nichts entfernt oder ausgebaut,der Schalter wurde ab Werk nie verbaut,wie ich jetzt gesehen habe.

Dazu musste ich aber erstmal schauen,ob meine Kiste einen Schalter hat oder nicht.

Da er nicht vorhanden ist,muss der grund für das nicht Piepen woanders zu suchen sein.

Irgendwo muss man ja anfangen.

Gruß

RE: Wo sitzt das Relais zum Umschalten für das akustische Blinkersignal?, 11 Aug. 2022 21:06

Ne, da liegst du falsch, dann wurde im Kabelbaum nichts für den Piepser vorgesehen.

Es fehlt nichts, es wurde erst garnicht verbaut.

Ciro
