RE: Relais, 17 Aug. 2022 19:35

Hi Fabian, 😉

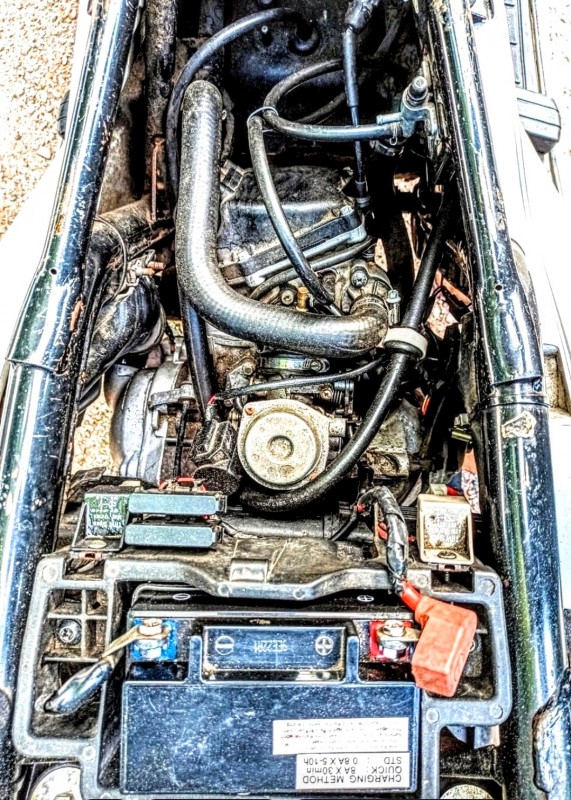

Habe endlich mal 1 Foto vom Motorraum der GTX125 in der Technik Galerie gefunden.

(etwas undeutlich - aber besser als Nix)

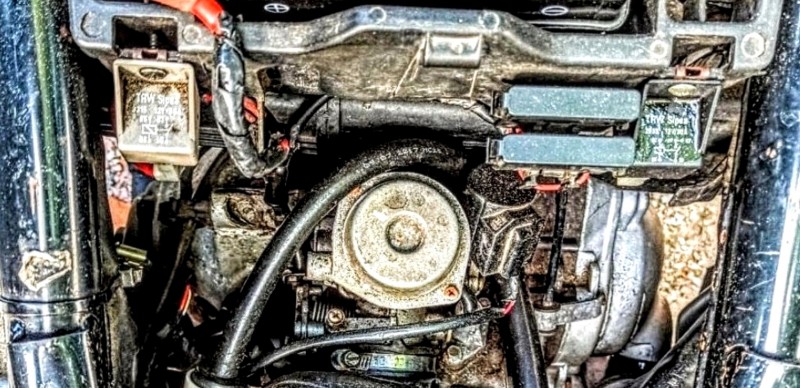

Ausschnitt-Vergrößerung > gedreht um 180°.

Jetzt kannst Du alle Relais in Augenschein 👀 nehmen - die vor der Batterie-Schottwand ihren Einbauplatz haben!

Gruß, 👋 und weiterhin gutes Gelingen. 👍

Fritz 😉

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

Fabian0211

RE: Relais, 17 Aug. 2022 18:37

Die Relaisfrage hat sich erstmal erledigt, habe das andere Relais neben dem Anlasserrelais getauscht, läuft

Es scheint für die hintere Beleuchtung zuständig zu sein.

Gruß

Fabian

Rollator Opa

Hallo Fabian, 😉

Vorab - ich bin kein Experte für die 4-Takter Hexagon.

Mach x 1 Foto von besagtem Relais.

Am Besten am Einbauort.

Darauf sind meistens auch sogenannte Schaltbilder aufgedruckt.

In Ermangelung eines Stromlaufplans... fällt mir nur noch das Blinkrelais ein.

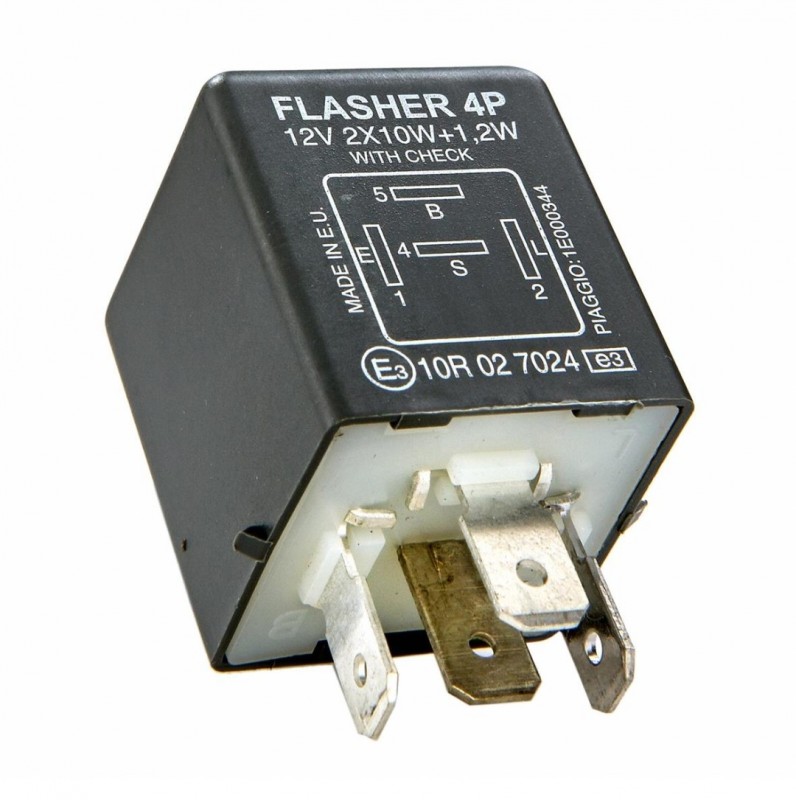

Ungefähr so eins!?

Original Piaggio/Gilera Ersatzteil.

Das hast Du in Deiner Auflistung nicht genannt.

Gruß, 👋

Fritz

Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!

Fabian0211

Hallo Zusammen,

ich habe eine Frage, ich bin sicher, dass ihr sie mir beantworten könnt...

In meiner Super Hexagon GTX 125 Bj. 2000 befinden sich drei Relais...

Eins vorne beim Scheinwerfer, das regelt, soweit ich weiß, das Fernlicht und die Bremslichter.

Eins direkt am Batteriekasten, das Anlasserrelais.

Dann gibt es noch eins, welches mit einem Kabelbinder am Rahmen festgemacht ist, glaube das hängt ursprünglich auch am Batteriekasten.

Wofür ist das letztere Relais?

Fabian
