RE: Rohr oder Rundstahl, 11 Jan. 2018 16:51

Hallo zusammen

Zum Abschluß meiner Bohrmaschinengeschichte wie versprochen die letzten Bilder. es hat alles geklappt wie geplant und ich bin noch einen Schritt weiter gegangen.

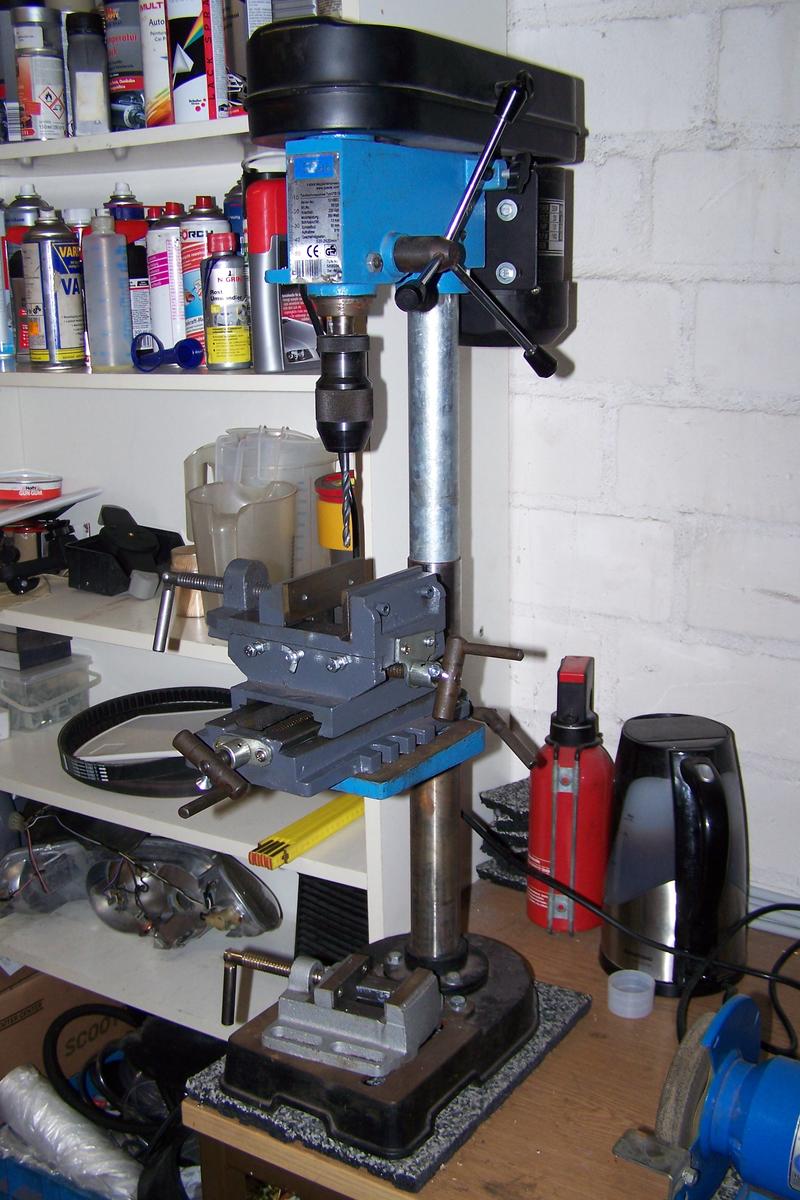

Hier die fertige sehr preiswerte Bohrmaschine, jetzt mit ausreichender Arbeitshöhe.

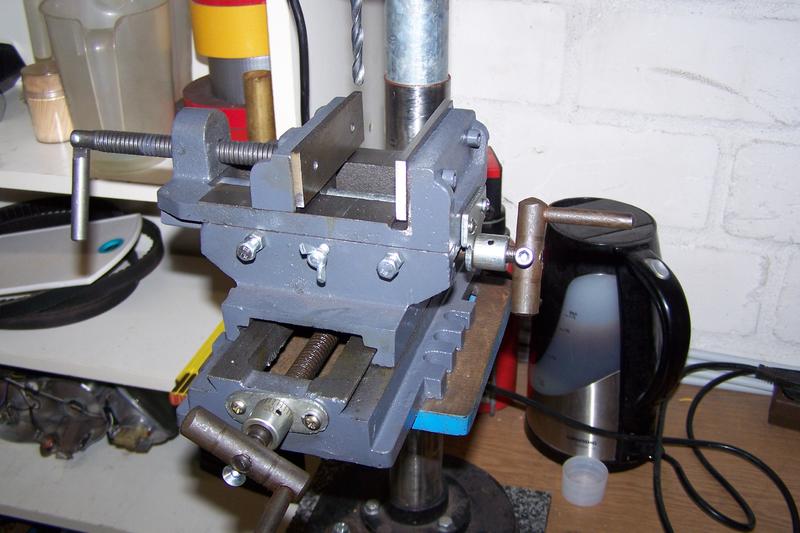

Da ich in meinem Fundus noch einen 2 Achsschraubstock gefunden habe und den aufgelegt habe ging ich noch etwas weiter Habe die Pinolenführung der billigen Bohrmaschine verändert (verbessert) um auch mal einen kleinen Fräser einspannen zu können. Die Veränderung war nötig um einen gewissen Gleichlauf zu bekommen. So kann ich jetzt auch ganz leichte Fräsarbeiten (bei ALU) vornehmen. Dazu war es auch nötig ein anderes genaueres Bohrfutter zu nehmen. Nicht wie ich es kenne auf einer Profimaschine aber die brauche ich zu Hause auch nicht. Jetzt kann ich hier mit Schaftfräsern bis zu 8-10 mm in Alu arbeiten. Gut, die Verfahrenswege sind nicht gewohnt lang wie auch die Genauigkeit nicht gegeben ist aber für Zuhause reicht es mir



Das wars dann mit der Bohrmaschine.

Erwin

RE: Rohr oder Rundstahl, 03 Jan. 2018 20:21

Hallo Martin

Es ist relativ einfach.

Vorweg zur Bohrmaschine. Es ist eine billige Güde oder Einhell, sogenau weiss ich es nicht, jedenfalls so ein Ding für etwas unter 100 Euro. Deren Säule ist 46 mm aussen und 42 mm innen. Wollte ein 46 mm Rohr nehmen welches deutlich länger ist als die Standardlänge von 400 mm. Denn dabei fehlen immer um die100 mm wenn man einen Zylinder aufbohren will oder ausschleifen oder was auch immer. Es ist aber kein Rohr in dem Durchmesser zu bekommen und meine Drehbank ist zu kurz um es selber anzufertigen. Ein Rundstahl mit 46mm würde sogar noch besser gehen aber auch der ist schwer zu beschaffen. Mein alter Lieferant würde mir ein Stück besorgen aber deren Bedingung war das ich auf einen Kaffee vorbeikomme. Und da es in Braunschweig ist war es mir dann doch zuweit Dann hatte ich die Idee ein normales  Gewinderohr 1 1/4"zu vermessen. Es hat laut Norm 41,93 mm aussen. Durch die Verzinkung wird es einen Hauch dicker und sollte in die bisherige Säule passen. Habe eines von 600 mm Länge gekauft und die Geschichte ausprobiert.. Es ist aussen sogar etwas dicker als es sein sollte (beinahe schon zu dick, nämlich 42.2mm). Habe einen Hammer genommen und das Ding einfach 100 mm tief eingeschlagen. Es sitzt absolut Bombenfest. Und weil ich so ungeduldig war bekomme ich es jetzt nicht mehr raus. Was aber nicht schlimm ist Ich säge morgen das Rohr auf die gewünschte Länge, drehe mir ein kleines Passtück welches oben drauf kommt und setze den Kopf mit Antrieb und Pinole wieder auf. Klemme in wie in der Originalversion fest und das wars dann auch schon. Alles in allem eine Stunde Arbeit und knapp 8 Euro an Kosten. Der Aufnahmetisch der Maschine mit Schraubstock kann jetzt die alte originale Säule benutzen, wird funktionieren Habe mich mal um eine richtige Säulenbohrmaschine gekümmert so wie ich sie kenne und mag. Aber die Dinger kosten ja zwischen 1000 und 4000 Euro gebraucht und sind dann 30-50 Jahre alt. Und eigentlich für meine Zwecke zu groß und zu schwer (und zu teuer) Mache morgen mal einige wenige Bilder damit eventuelle Interessenten einen Anhaltspunkt haben. Denn ich denke eine solche billige Maschine hat jeder echte Bastler zuhause. Zudem weiss ich das Dennis1986 die gleichen Probleme mit seiner Maschine hatte oder hat

Gruß

Erwin

RE: Rohr oder Rundstahl, 03 Jan. 2018 17:35

Zeig sie uns Unwissenden

Gruß Martin

RE: Rohr oder Rundstahl- Erledigt!!, 03 Jan. 2018 12:20

Hallo zusammen

Hat sich erledigt, habe eine Lösung gefunden

Gruß

Erwin

RE: Rohr oder Rundstahl, 03 Jan. 2018 07:52

Hallo Erwin,

evt. beim Schrotthändler oder Sanitärinstallateur????

Gruß Eddi

Rohr oder Rundstahl, 02 Jan. 2018 20:41

Hallo zusammen

Ich möchte meine Standbohrmaschine etwas höher bauen, es fehlen halt immer wieder mindestens 5 cm. Dazu brauche ich ein Rohr oder eine Welle mit 46 mm Aussendurchmesser und mindestens 550 mm Länge besser 600-650. Im Net werde ich nicht fündig. Es kann auch eine Kolbenstange aus der Hydraulik sein, sind mir aber neu zu teuer. Wer weiss soetwas liegen oder hat eine Bezugsadresse? Ich könnte eine Welle abdrehen lassen auf 46mm ist mir aber momentan zu aufwändig.

Gruß

Erwin
