Einbau eines elektrischen Benzinhahns , 09 Sep. 2010 14:52
|
So viele werden das Problem mit der Hexe haben - sie spring nach ein paar Tagen schlecht an. Ich hab mal drunter geschaut, und der Ausgleichsbehälter war immer leer. Sickert die Brühe im laufe von ein paar Tagen weg, beim Starten pumpt die Benzinpumpe erst mal den Ausgleichsbehälter wieder voll, und dann startet erst die Hexe. Für eine schlappe Batterie wird es da schon knapp.
Lösung ist ein elektrischer Benzinhahn ( danke an Hexenschrauber   ).
Einbau:
Ausgleichsbehälter abbauen, alle Benzinleitungen abmachen. Behälter saubermachen und unten den Originalstopfen mit Abgang rausdrehen.
Den neuen elek. Benzinhahn genau an dieser Stelle linksherum wieder in den Behälter reindrehen- schön gerade ansetzen und langsam linksrum drehen.
So das Teil sitzt- nun noch eine "gute" Schelle drüber und zuziehen. Hier hatte ich das Originalteil genommen, das wurde nicht dicht.
Behälter kann nun wieder an seinen Platz und alles Benzinleitungen wieder anschließen.
So nun braucht der Benzinhahn noch Strom, denn nur wenn die Zündung "an" ist, dann soll ja die Brühe laufen- sonst ja nicht.
Am Teil sind 2 Kabel, + oder - ist egal. Also eine Leitung kommt von der elek. Benzinpumpe direkt an Minus Batterie ( ist ja ein kurzer Weg).
Das 2. Kabel muss vorne von der Sicherungsplatte ( linke Seite unter dem Lenker) nach hinten verlegt werden.
Am besten die Tankklappe ausbauen: Dichtung entfernen, nun kommen 6 Schrauben zum Vorschein. Diese herausdrehen und die Tankklappe entnehmen. Den Scheinwerfer ausbauen, auf beiden Seiten die Deckel der Scheinwerferschrauben entfernen und Scheini rausmachen.
Mit einem Draht vom Loch der Sicherungen Richtung Scheinwerfer gehen, dort angekommen den Draht Richtung Tankklappe ( Öltank) weiterfädeln.
An der Seite neben an der Tankklappe entlang gehen und am CDI am Rahmen wieder hoch Richtung Batterie. Nun ein Kabel mit Ummantelung an den Draht hängen und durchziehen. So nun habt ihr vom Loch oben an der Sicherungsbox bis zur Batterie euer Kabel liegen. An ein paar Stellen mit Kabelbinder festmachen und gut ist. Oben an der Sicherungsbox wird das dicke weiße Kabel angezapft ( Plus nur bei "Zündung an" ). Über die schon erwähnte zusätzliche Sicherung geht das Kabel an das 2. Kabel der elek. Benzinpumpe. Fertig.
Alles schön wieder zusammenbauen und sich freuen, die Hexe springt nach dem leichten Berühren des Anlasserknopfes sofort an, in der Garage stinkt es nicht mehr nach Benzin und der Vergaser steht nicht mehr unter dem Druck der Benzinleitung.
Ich hoffe mit meiner Einbauanleitung einigen weiter geholfen zu haben. Ich habe fertig. fg thilo
|
|
| |
|
Hexenschrauber
6527 Beiträge
|
RE: Einbau eines elektrischen Benzinhahns , 09 Sep. 2010 15:53
|
Hallo thilo. Danke erst mal für die Blumen.
Die einbauanweisung hast Du perfekt dokumentiert , aber Lampe brauch man nicht raus machen ,nur das kabel vom Sicherungsloch schräg richtung Tankklappe schieben,dann mit häkchen einhängen u. durch ziehen . Ansonsten freut es mich ,dass es danach zufriedene Hexenfahrer gibt .
Denn das war damit mein bestreben . Gruß Karl-Heinz .
|
|
| |
|
150 ccm
17 Beiträge
|
RE: Einbau eines elektrischen Benzinhahns , 10 Feb. 2011 11:25
|
Hallo Thilo,
ich habe mir auch einen elektrischen Benzinhahn gekauft, und wollte diesen einbauen. Das Kabel ist verlegt und den Benzinhahn hab ich getestet (unverbaut). Nun hänge ich jedoch an dem Problem, dass ich nicht genau weiß, wie ich das fette weiße Kabel mit dem Kabel vom Benzinhahn verbinden soll ("anzapfen"). Kann man das Kabel aus der Sicherungsbox herausziehen zum verlöten, oder muss man das irgendwie reinfummeln? Ich bin Neuling hier im Forum und hoff doch es findet sich bald eine Lösung. :)
Viele Grüße Manuel
|
|
| |
|
jens-jks
5373 Beiträge
|
RE: Einbau eines elektrischen Benzinhahns , 10 Feb. 2011 12:17
|
Hallo manuel,
erstmal Willkommen
bei uns hier im Forum.

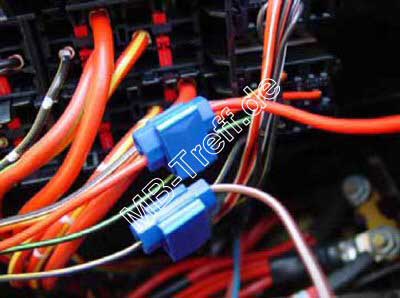

Ich hatte schon gesehen bei unseren Schraubern dass sie das fette weiße Kabel mit den blauen "Kabelabzweigdingsbumsdrückteilen"
anzapfen.
Sowas nennt sich Kabelabzweig.....
Hier bei Conrad zu sehen: www.conrad.de/ce/de/product/733784/KABEL-ABZWEIG-SET-20-STUeCK/SHOP_AREA_40306&promotionareaSearchDetail=005
Ich selbst glaube da nicht so arg an die Haltbarkeit, scheint aber zu funktionieren.........
Ich hoffe ich konnte helfen,
und vielleicht kannste Dich im Forum ja mal etwas vorstellen damit die anderen Teilnehmer wissen wer Du bist und von wo Du kommst  ?
Gruß vom Jens
Geändert von jens-jks am 10.Feb.2011 12:29
|
|
| |
|
|
|
|
| |
|
|
