RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 01 Aug. 2019 18:02

Hallo an Erwin, Hans und den Rest.

Ich habe es gemacht, wie Du es vorschlugst. Allerdings musste ich doch die Gabel demontieren, weil der Bremsschlauch insgesamt am unteren Lenklager um 180 Grad verdreht eingebaut war. Das ging so nicht...

Aber es ging doch recht flott und da die Anlage noch leer war, gab‘s keine Sauerei.

S‘ bremst wieder.

Dankedanke!

Köpenick, Hauptmann in Rente

Dafür gibt es Ärger mit der schwellenden Trommelbremse, aber das ist ein anderes Thema

RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 17:25

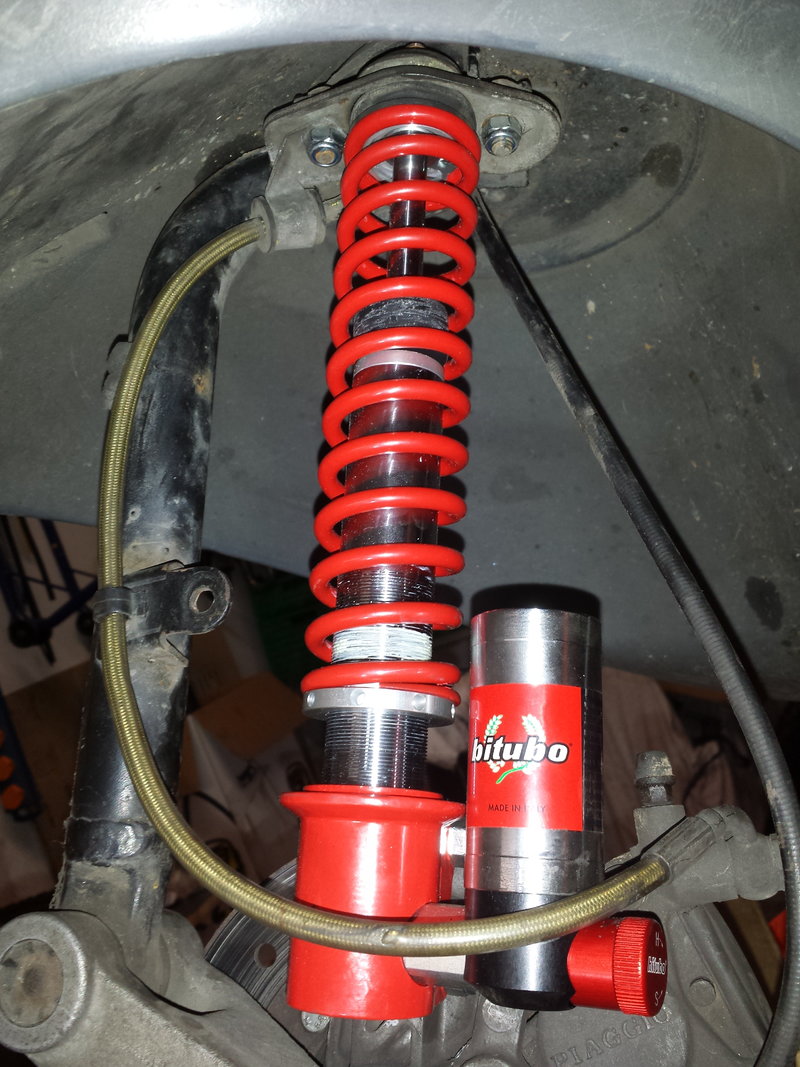

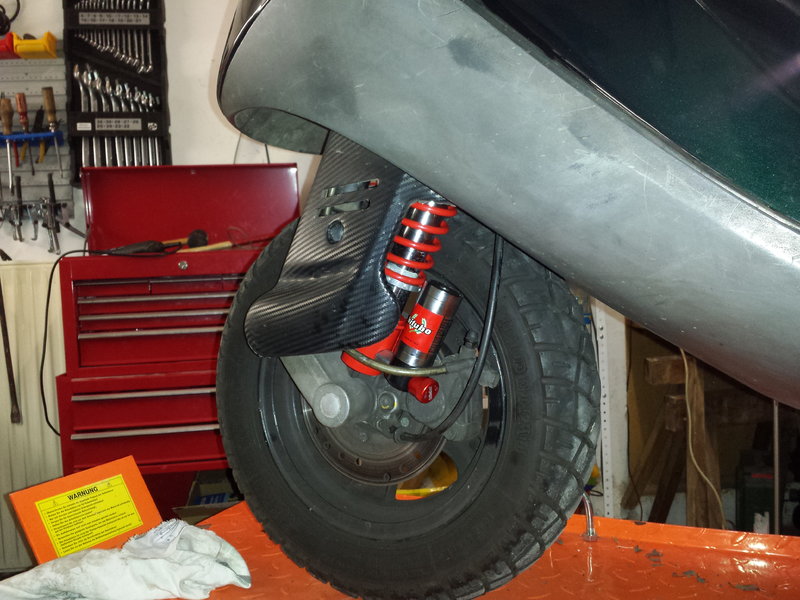

Hier nochmal Bilder einer EX.

Nochmal alles neu montieren.

RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 16:24

Hallo,

Du brauchst von der Gabel nichts abbauen. Löse einfach die Schraube und nimm den Anschlußbogen ab. Dann ziehe den Bremsschlauch nach vorne und setze den Bogen neu an. Da die Schraube rechts rum festgezogen wird dient die "Verdrehsicherung" zum verhindern das der Anschlußbogen durchs festziehen zu weit rüber kann. Eigentlich ist es ganz einfach und eine Sache von weniger als 5 Minuten, allerdings musst du auch neu entlüften- Und deine Anlage war mit Sicherheit vor der Demontage auch wie beschrieben montiert. Der andere Bremssattel den du auf meinem Bild siehst ist von meiner LXT ändert aber nichts am Prinzip.

Erwin

RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 14:51

Nene, Erwin,

ob das bei mir so klappt.. die Klemmfaust am Schlauch ist bei mir ganz anders ausgeformt; mit 90 grad Bogen horizontal und dann dem Knick nach unten. Und ist der Schlauch auch lang genug?

Und dann ist da auch noch diesen Nocken auf dem Bremssattel als Verdrehsicherung. Ok ich werde es versuchen. Anders kann´s nicht sein.

LG! H. v. K.

RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 14:36

Oha, danke , Erwin!

Dann darf ich ja den gesamten Schlauch nochmal ausbauen von der Gabel. der muss dann wohl insgesamt noch mal  90 Grad gedreht werden... Erwin, du hast ja einen anderen, Bremssattel, da ist das etwas eindeutiger.

Das ist ein worst case scenario, zumindest was dei Dauer angeht..

Ich hatte so gehofft, dass es nicht so sein wird. Ich werde in der seehr heißen Garage meditieren gehen.  Leider weiss man beim  Zerlegen nicht immer, was zu fotografieren ist.

Na denn, Danke!

Köpenick, Hochstapler

RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 14:17

Hallo

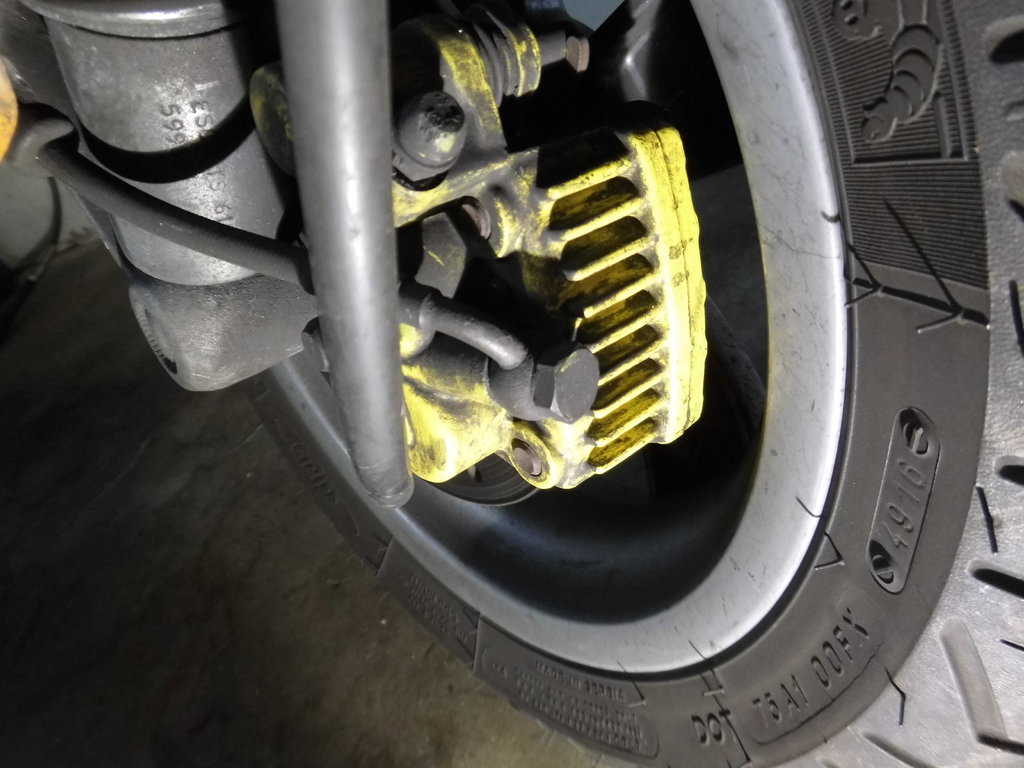

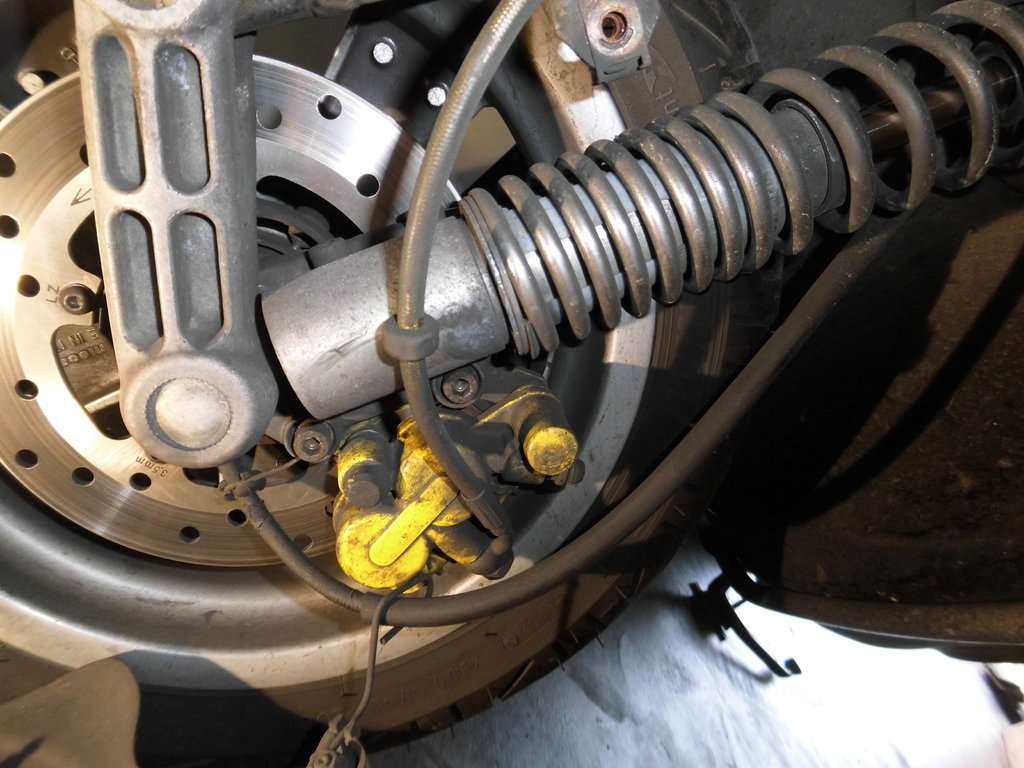

Montiere einmal sowohl Bremsleitung wie auch Anschluß richtig. Deswegen hier zwei Bilder gerade in der brüllendheissen Garage gemacht.

Gruß

Erwin

RE: Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 12:41

Hallo,

ich habe jetzt nicht die große Ahnung aber so wie das aussieht kannst du das Anschlussstück das scheuert doch nach aussen drehen und den Schlauch aussen rum vom Stoßdämpfer legen. Dann dürfte nichts mehr scheuern.

Gruß

Alex

Montagerätsel bei Scheibenbremse Hydraulik Schlauch, 26 Jul. 2019 12:31

Hallo Kenner!

ich habe beim Zusammenbau meiner total zerlegten Gabel einen kapitalen Montagefehler gemacht:

Alles passt, aber die Felge scheuert an der Faust des Hydraulikschlauches am Bremssattel!

Kontrolliert habe ich schon, dass die Bremsscheibe mittig zum Bremssattel läuft, mit Anpeilen dessen Teilungsfuge. Der Bremssattel ist  korrekt montiert; die Radnabe habe ich auch abgehabt und eine andere Bremsscheibe montiert. Sie dreht frei im Bremssattel.

Sobald ich das Rad montiere, blockiert es aber an der o. g. Faust, es sitzt scheinbar zu tief auf der Radnabe.

Was habe ich übersehen?Wo irre ich mich? Fehlt  eine Distanzscheibe, oder der Bremsschlauch ist nicht korrekt verlegt? Ich bin jetzt betriebsblind und erbitte Eure Hilfe.
Die Fotos sollen die Situation zeigen.

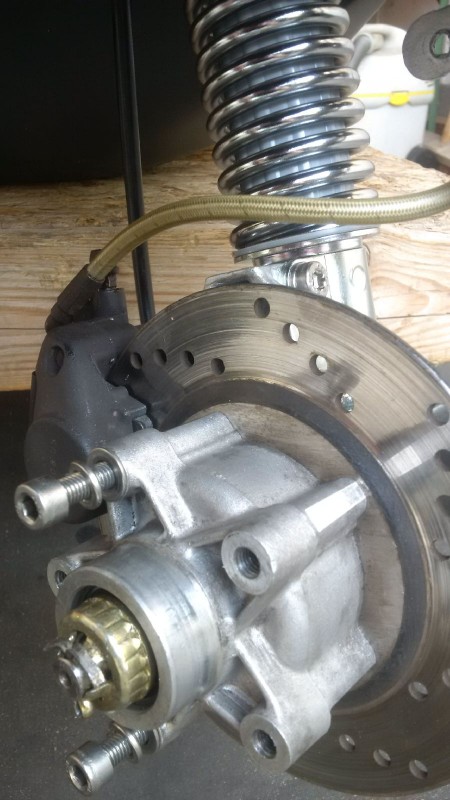

1 . Bild: Radnabe mit Schlauchführung rechts.

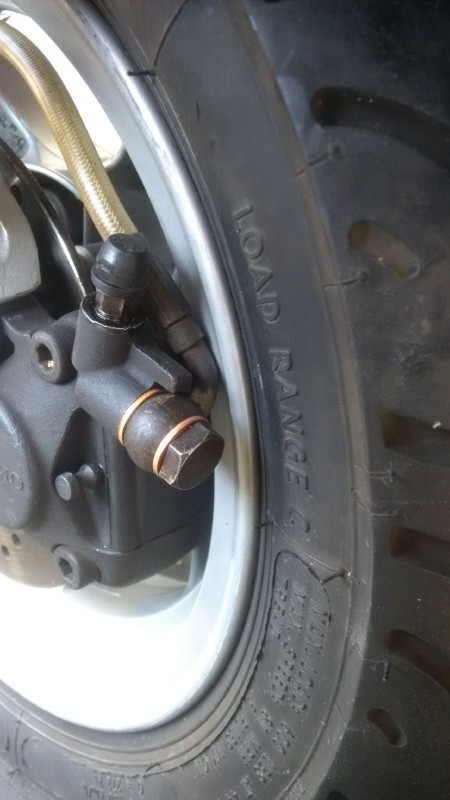

 2. Bild: Da klemmt die Faust an der Felge

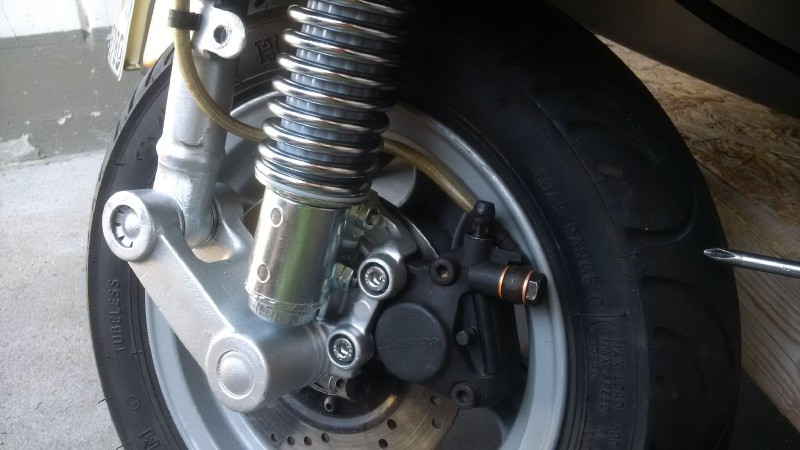

3. Bild: So liegt der Schlauch  jetzt

Danke an Alle,  bes. Erwin, sollte er mir mit seinem Wissen schon wieder zur Seite stehen.

v. Köpenick,  Hauptmann
