Befestigung des Hauptständers, 09 Mar. 2013 15:55
|
Hallo,
Ich habe eine wahre Glanzleistung vollbracht, wollte den völlig verranzten und wackeligen Hauptständer demontieren, dabei sind mir wegen der festsitzenden Schraube erst die Mutter und dann auch der Schraubenkopf abgebrochen  Nun habe ich einen schönen Metallstift im Rahmen stecken.
Jetzt frage ich mich, ob auch in der Aufnahme am Rahmen, auf der Seite, wo die Mutter sitzt, ein Gewinde ist. Dann wären Versuche, den Stift auszutreiben, wohl erfolglos. Dann müsste ich mir Gedanken machen, anzubohren und mit einem Linksdrall zu versuchen den Bolzen raus zu kriegen.
Weiß also jemand, ob da in der Aufnahme auch ein Gewinde ist?
Gruß, Andreas
|
|
| |
|
Rollator Opa
10781 Beiträge
|
RE: Befestigung des Hauptständers, 09 Mar. 2013 17:34
|
Hallo Andreas,
Gehe mal in die Rubrik:
Reparaturtipps + Umbauanleitungen!
Dort auf Seite 3 gibt‘s den Thread "Hauptständer ein-ausbauen"!
Dann wirst Du lesen wie es Anderen erging!
Viel Arbeit wartet auf Dich, aber‘s klappt!
Gruß, Fritz
Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!
|
|
| |
|
-Rhoeni-
1227 Beiträge
|
RE: Befestigung des Hauptständers, 09 Mar. 2013 17:48
|
Das kenne ich, und andere hier auch.
Da ist im Rahmen eine Hülse, die Schraube, 2 O-Ringe und die Mutter.
Alles schon fest miteinander Verrostet
Gruß Niko
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 09 Mar. 2013 20:55
|
Danke erstmal für die Antworten, den Beitrag bei den Reperaturanleitungen hatte ich nicht gefunden
Also wenn ich das richtig verstanden habe, dann steckt im Rahmen eine Hülse (Innenrohr) und durch diese Hülse kommt die Schraube. Die Bewegliche Achse soll also die Drehung der Hülse im Rahmen sein.
Wenn die Hülse beweglich wäre, müsste man sie eigentlich leicht raus bekommen. Geht aber nicht, Rahmen, Innenrohr und Schraube sind eine innige Rostverbindung eingegangen und so wird die Bewegung des Ständers wohl nur noch über den Ständer selbst erfolgt sein (Ständer dreht auf der Schraube). Mit der Zeit sind dann wohl die Löcher im Ständer "ausgelutscht" und er wurde deshalb kippelig. Vermute ich jetzt mal.
Na dann bin ich mal gespannt, wie ich das hinkriege Habe schon ordentlich gehämmert, WD 40 gesprüht und gebohrt, bisher ohne durchschlagenden Erfolg
Gruß, Andreas
|
|
| |
|
mr-hotte
372 Beiträge
|
RE: Befestigung des Hauptständers, 09 Mar. 2013 23:08
|
Hallo Andreas,
deine Vermutung ist Goldrichtig!!!!!
Nicht aufgeben du schaffst das schon
Liebe Grüße aus Brühl
Horst
|
|
| |
|
Peter4210
2007 Beiträge
|
RE: Befestigung des Hauptständers, 10 Mar. 2013 11:45
|
Hi Andreas,
hatte das gleiche Problem. Beide Muttern abgerissen. Habe mit einem 5 Kilo Hammer versucht den Rest auszutreiben, bis ich Schmerzen im Arm hatte. Hatte natürlich Tage vorher mit Kriechöl alles eingeweicht. Hat alles nixchts geholfen.
Zum Schluß hatte ich keine Lust mehr und habe von der Hülse, in der die Schraube steckt, ein ca. 2-3 cm langes Stück in der Mitte rausgeschnitten mit der Schraube die drinn war. Dann konnte ich ich links und rechts den Rest austreiben.
Neue Schraube, neuen Ständer und gut ist. Es hält jetzt schon über 1 Jahr und der Ständer klappt prima hoch, lässt sich leicht bedienen und die Schraube hat keine Möglichkeit sich fest zu setzen.
Hätte ich es gleich gemacht, hätte ich viel Ärger und nerverein gespart. Würde es immer wieder tun.
Peter4210
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 10 Mar. 2013 16:27
|
Peter4210:
.. habe von der Hülse, in der die Schraube steckt, ein ca. 2-3 cm langes Stück in der Mitte rausgeschnitten mit der Schraube die drinn war
Hallo Peter,
du hast durch den Rahmen, also das Außenrohr, die Hülse und die Schraube geflext, richtig verstanden?
|
|
| |
|
niko5757
2879 Beiträge
|
RE: Befestigung des Hauptständers, 10 Mar. 2013 17:48
|
hallo andreas,
die übliche vorgehensweise bei festrostungen ist erhitzen, wenn möglich bis zur rotglut. dadurch zerkrümelt der rost und die teile werden allmählich beim bewegen wieder gangbar. es ist zugegebenermassen an dieser stelle aber etwas problematisch, mit dem schweissbrenner oder einer starken lötlampe die ständeraufnahme rotglühend zu machen, ohne was anderes am roller abzufackeln.
ein kollege von mir hatte mal an einer piaggio quartz dieses problem, er hat damals links und rechts ein 6,5 mm loch in die abgeflexte, eingerostete ständerhalterung gebohrt, M8 gewinde reingeschnitten und dann mit rohrstückchen von 1 mm wandstärke als büchsen einen neuen (anderen) ständer wieder montiert.
lg, martin
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 13 Mar. 2013 22:20
|
Begonnen, die Schraube auszubohren, nach mühevoller Arbeit kurz vor dem Durchbruch - Bohrer abgebrochen, steckt jetzt im Bohrloch und ist nicht raus zu kriegen, alles umsonst
Aber ich schaffe das! Die Hoffnung stirbt zuletzt.
|
|
| |
|
Rollator Opa
10781 Beiträge
|
RE: Befestigung des Hauptständers, 14 Mar. 2013 10:50
|
Hallo Andreas,
Falls Du neuen/gebrauchten Hauptständer suchst,
schau mal in Ebay-Kleinanzeigen:
Art-Nr: 88783277
Der kostet 15€ +Versand.
Der Anbieter hat auch noch andere Hexenteile zu verkaufen!
Gruß
Fritz
Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 14 Mar. 2013 20:38
|
Ich muss meinem Frust hier mal Luft machen: Den abgebrochenen Bohrer habe ich raus und ich habe die Schraube durchgebohrt, soweit so gut, Rostlöser mit Vereisungskomponente kam zum Einsatz, mit der Lötlampe habe ich fast die Hexe abgefackelt und jetzt ratet mal, ob sich die angebohrte Schraube oder die innere Hülse auch nur einen Millimeter bewegt haben ....
Kann das sein, dass die innere Hülse von links eingesteckt wird und auch links einen Anschlag hat, so dass man sie also auch nur von rechts nach links austreiben kann? Oder sieht das nur so aus? Und die Schraube greift in der Hülse wirklich nicht in ein Gewinde?
|
|
| |
|
Andreas_Stgt
1769 Beiträge
|
RE: Befestigung des Hauptständers, 14 Mar. 2013 22:46
|
Also bei meiner LXT war da kein weiteres Gewinde neben dem wo die Mutter drauf war.
MAch doch mal ein Foto wie das jetzt (von beiden Seiten) aussieht. Ich kann mir das ganze irgendwie nicht richtig vorstellen, dass es nicht rausgeht wenn du die Mutterseite aufgebohrt hast , die Mutter also weg ist und du von DIESER Seite das Teil rausklopfst.
|
|
| |
|
Overdrive
4686 Beiträge
|
RE: Befestigung des Hauptständers, 14 Mar. 2013 23:49
|
Bei meiner EX: Rechts (Auspuffseite) eine Mutter auf der Halteschraube.
Glaub nit dass die Buchse nen Anschlag hat. Wenn der Ständer montiert ist, kann die ja nit weg.
Von anderen Piaggio Rollern kenn ich das so. Die Buchse sitz so fest, dass ich die auch nach 15-20tkm ohne Hauptständer nicht verloren habe. (Sie hat sich keinen mm bewegt, nix) Hab dann aber aus praktischen Gründen wieder einen Hauptständer verbaut...
(Fürn Tüv reicht ein Seitenständer, der selbst einklappt)
Bild von der Hexe von unten:
Geändert von Overdrive am 14.Mar.2013 23:58
|
|
| |
|
Peter4210
2007 Beiträge
|
RE: Befestigung des Hauptständers, 15 Mar. 2013 06:51
|
Hi,
ja ich habe die Hülse mit Schraube geflext. Sie hat auf jeder Seite noch 2 cm. Hat ja nix zu halten.
Pete4210
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 15 Mar. 2013 21:48
|
Ich bohre noch, unglaublich wieviel Zeit man so einem Mist verschwendet. Keine Chance, dass sich da irgendwas bewegt

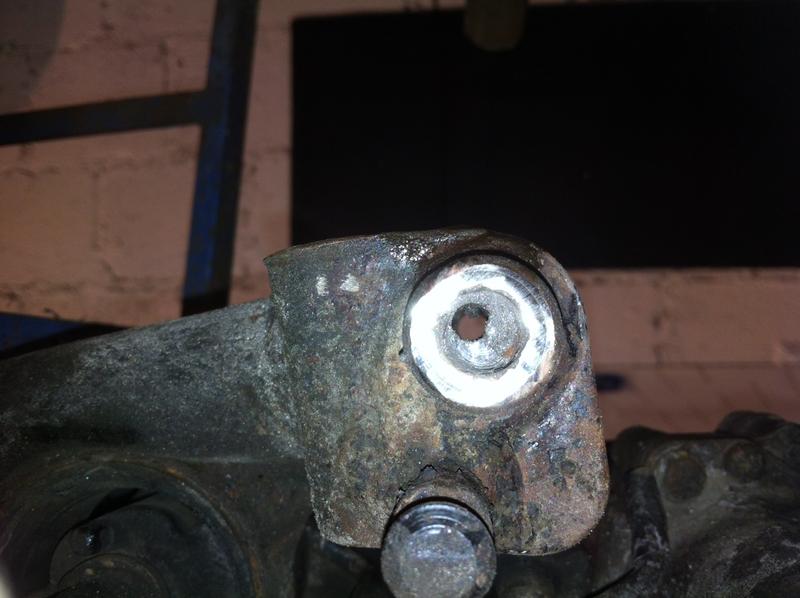

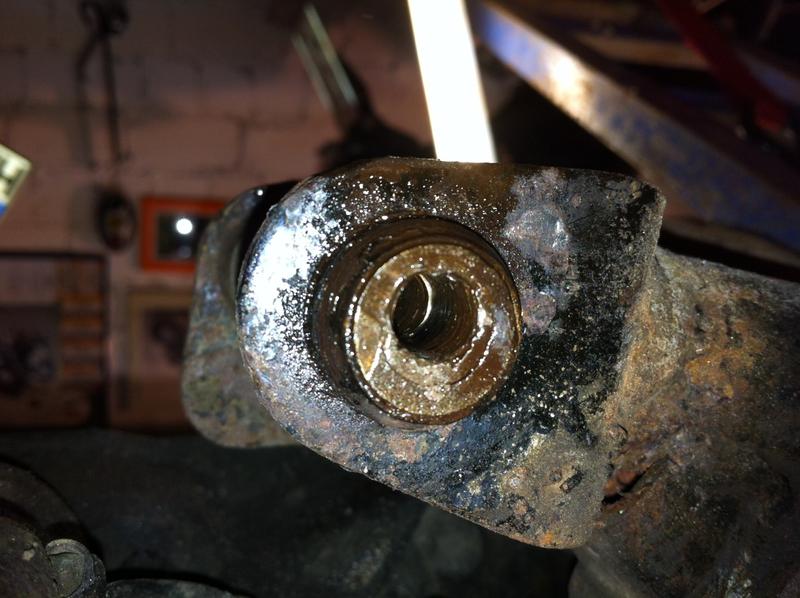

Hier mal zwei Bilder, leider auf dem Kopf, erst rechts, dann links:
Links sieht man die vorstehende Kante der Hülse, die war rechts nicht, deswegen kam ich auf die Idee, dass dies ein Anschlag sei. Scheint aber in der Tat nicht so zu sein.
Morgen komme ich vielleicht durch und kriege die Schraube raus, frage mich ernsthaft, wie ich danach die Hülse raus kriegen soll. Mir graut es ...
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 20 Mar. 2013 22:13
|
Erfolg, Erfolg, Erfolg!
Die Schraube ist nach mühevollem, zeitraubendem und bohrerzerstörendem bohren, bohren und noch mehr bohren endlich raus! Und die Hülse macht den Eindruck als ließe sie sich raustreiben, das probiere ich dann morgen!
Allen vielen lieben Dank für Eure wertvollen Tipps!
[Bild nicht mehr verfügbar]
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 23 Mar. 2013 17:31
|
Heute hat auch die Hülse verloren
Ich hatte die Hoffnung, dass ich sie leicht austreiben könnte, wenn nur die Schraube raus ist, doch weit gefehlt! Ausbohren war nicht so toll, so habe ich sie aufgesägt, über Nacht WD 40 wirken lassen und heute konnte ich sie austreiben, endlich!
Nun geht es an den Neuaufbau ...
CU, Andreas
|
|
| |
|
hp_w
212 Beiträge
|
RE: Befestigung des Hauptständers, 23 Mar. 2013 22:19
|
Hallo Andreas,
mein Hauptständer müsste geschweisst werden, also ist Ausbauen angesagt.
Wenn Du schon so viel Erfahrung hast, kann ich ja mit meiner Hexe bei Dir vorbeikommen, dann bauen wir zusammen das Ding aus ;-)
Oder kann ich die Hexe Morgens bei Dir abstellen und Du baust den bis Abends aus?
Gruß
Hans-Peter
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 23 Mar. 2013 23:26
|
hp_w:
Hallo Andreas,
mein Hauptständer müsste geschweisst werden, also ist Ausbauen angesagt.
Wenn Du schon so viel Erfahrung hast, kann ich ja mit meiner Hexe bei Dir vorbeikommen, dann bauen wir zusammen das Ding aus ;-)
Oder kann ich die Hexe Morgens bei Dir abstellen und Du baust den bis Abends aus?
Gruß
Hans-Peter
Wer den Schaden hat ... ;-)
CU, Andreas
[Bild nicht mehr verfügbar]
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 24 Mar. 2013 12:18
|
ZinZinGER:Wer den Schaden hat ... ;-)
CU, Andreas
Und außerdem würde ich beim nächsten Ständerausbau nur noch C4 nehmen ... ;-)
CU, Andreas
[Bild nicht mehr verfügbar]
|
|
| |
|
hp_w
212 Beiträge
|
RE: Befestigung des Hauptständers, 02 Apr. 2013 20:25
|
Endlich Frühling.....oder so was, Sonne, trocken aber saukalter Wind.
Hab mich heute trotzdem vors Haus gesetzt, und angefangen die Hexe zu zerlegen, um den Hauptständer auszubauen.
Gepäckträger runter und die untere Verkleidung ab hat am längsten gedauert. Die Mutter der Hautpständerbefestigung abschrauben und die Schraube rausziehen war eine Sache von fünf Minuten das größte Hindernis war die Spannung der Feder. Jetzt steht sie nur noch auf dem Seitenständer. Alles zusammen hat das locker zwischen Feierabend und Abendessen gepasst.
Da der AGB trotz neuem Schwimmernadelventil im letzten Sommer immer noch leerläuft, wird die Wartung wohl etwas ausgedehnter, der elektrische Benzinhahn ist schon bestellt. Und der Variodeckel muss runter, der defekte Haupständer hat schon wieder das Anschlaggummi rausgezogen und ein paar andere Kleinigkeiten folgen auch noch.
Gruß
Hans-Peter
|
|
| |
|
ZinZinGER
137 Beiträge
|
RE: Befestigung des Hauptständers, 24 Apr. 2013 22:54
|
So, ich habe nun endlich meinen Hauptständer auch wieder auf Vordermann gebracht.

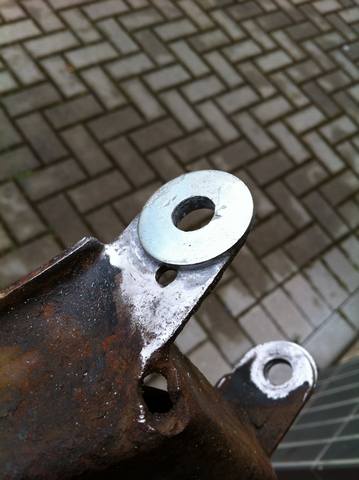

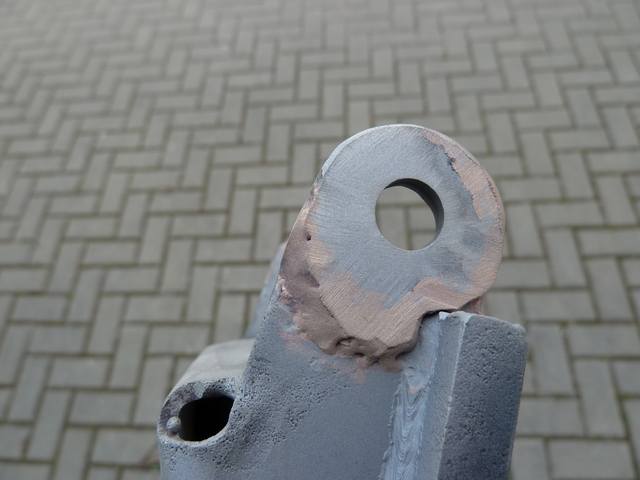

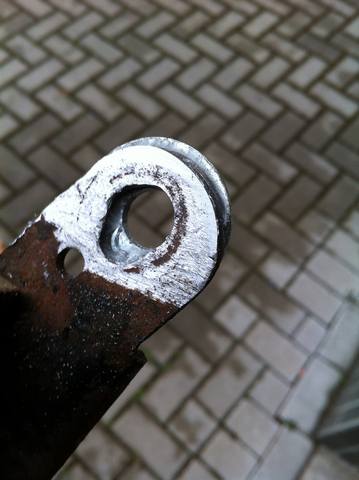

Die Befestigungslöcher waren zu Langlöchern ausgeweitet, also habe ich von außen verzinkte Unterlegscheiben 10,5 x 2 mm zuerst aufgeklebt und dann angeschweißt und die Langlöcher von innen auf "Normalmaß" wieder aufgefüllt, dann den gesandstrahlten Ständer grundiert und lackiert.
Als Hülse habe ich mir Edelstahlrohr 15 x 2 mm auf 100 mm zuschneiden lassen (gibt es z. B. bei ProKilo) und diese mit Lagerfett in den Rahmen eingesetzt, auf beide Seiten zur Abdichtung kam noch ein O-Ring 15 x 2 mm. Als Bolzen nahm ich eine verzinkte Stahlschraube M10 x 130 mm, die ich mit reichlich Kupferpaste in die Hülse eingesetzt habe. Das Ganze dann verschraubt mit verzinkten Unterlegscheiben und einem Sprengring.
Hat nur wenige Euro gekostet, funktioniert jetzt alles wieder einwandfrei und sollte dauerhaft wohl auch so bleiben

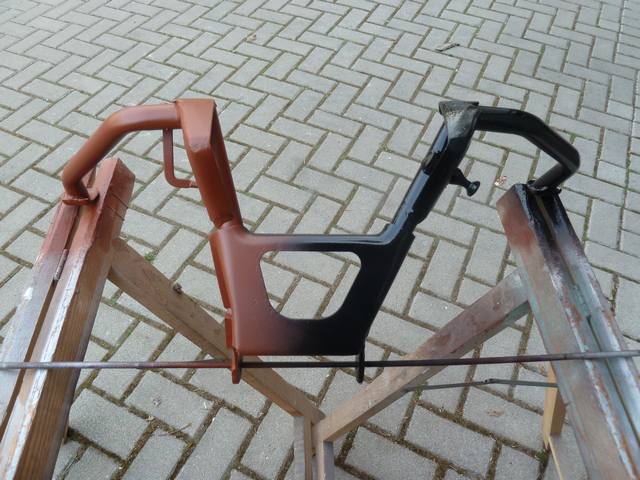

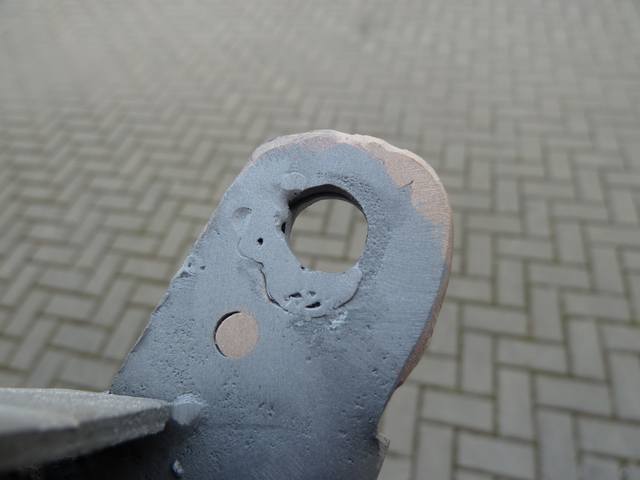

Zur Verdeutlichung hier noch einige Bilder:
CU, Andreas
Geändert von ZinZinGER am 24.Apr.2013 22:57
|
|
| |
|
-Rhoeni-
1227 Beiträge
|
RE: Befestigung des Hauptständers, 02 May. 2013 18:26
|
Peter4210:
Zum Schluß hatte ich keine Lust mehr und habe von der Hülse, in der die Schraube steckt, ein ca. 2-3 cm langes Stück in der Mitte rausgeschnitten mit der Schraube die drinn war. Dann konnte ich ich links und rechts den Rest austreiben.
Hätte ich es gleich gemacht, hätte ich viel Ärger und nerverein gespart. Würde es immer wieder tun.
Peter4210
So habe ich es nun auch gemacht, jetzt brauch ich nur noch einen Hauptständer.
Gruß Niko
|
|
| |
|
Hexo
464 Beiträge
|
RE: Befestigung des Hauptständers, 02 May. 2022 17:17
|
Hallo und guten Tag allerseits Piaggio-Freunde. Hab mir ne Hexagon 125, Bj. 96 zugelegt bei dem ist nun der Hauptständer abgerissen worden. beide Seiten der langen Schrauben sind abgebrochen. Mit ausbohren hab ich es schnell aufgegeben. Da sitzt alles bombenfest. Auch mit Schlagen mit dem Fäustel brachte nix. Wohl alles über Jahre festgerostet. Jetzt mache ich das so, wie hier angegeben: Mit der Flex schaff ich Ergebnisse. Und dann suche ich mir ne Schraube mit ner besonders hohen Festigkeit. Dann fehlt mir nur noch ne neue Hülse. Wäre das empfehleswert ohne Hülse die Schraube und den Ständer zu befestigen? Hat da jemand Erfahrung ohne Hülse? Schöne Maigrüße HEXO
|
|
| |
|
Rollator Opa
10781 Beiträge
|
RE: Befestigung des Hauptständers - Info, 03 May. 2022 11:22
|

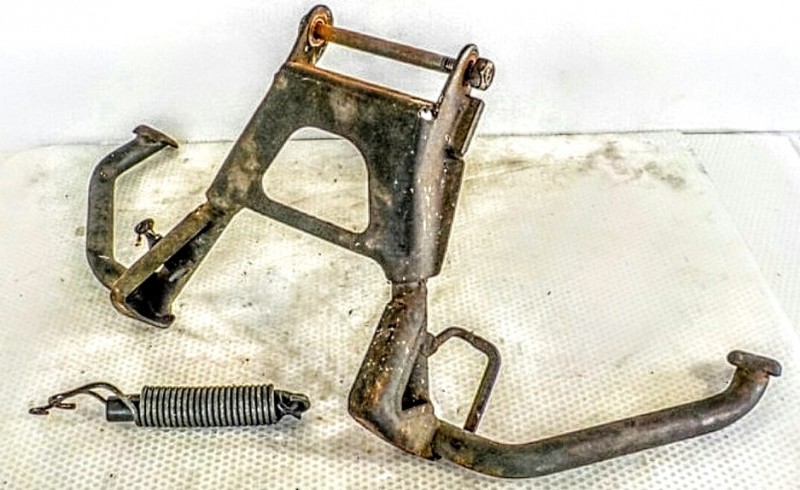

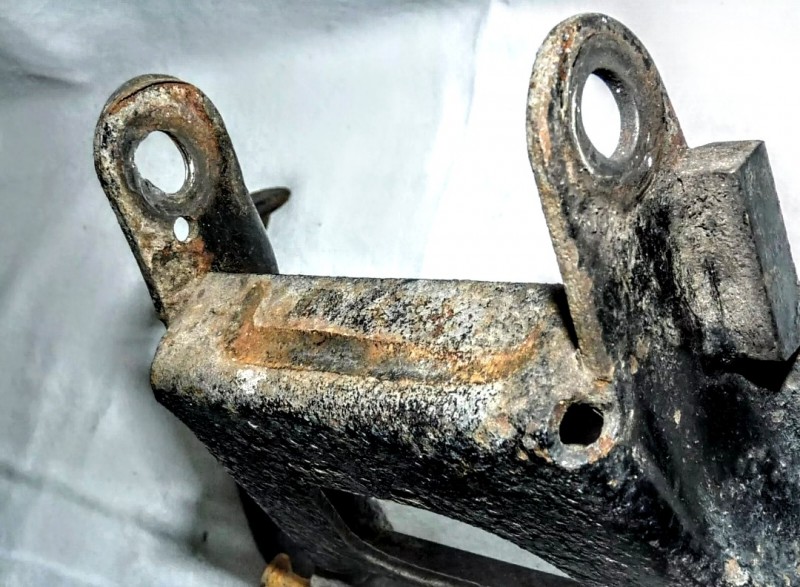

Moin "Hexo" Michael, 😉 Die meisten Hauptständer sehen nach den Jahrzehnten aus wie folgt:

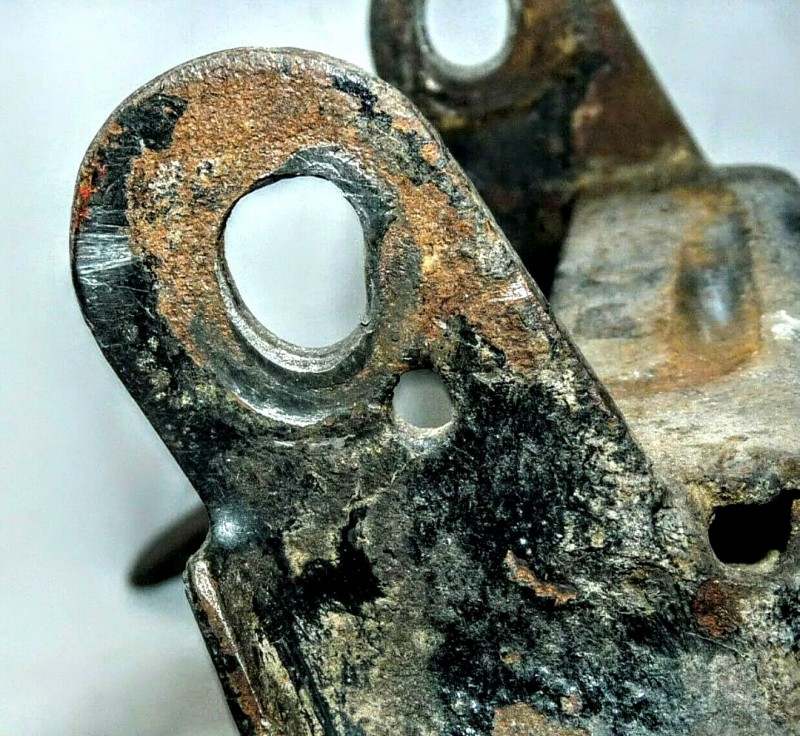

Die Befestigungsbohrungen oben haben sich durch Verschleiß zu Langlöchern aufgeweitet! 😮 ☹️
Darauf wackelt die Hexe wie ein "Lämmerschwanz"! 😒

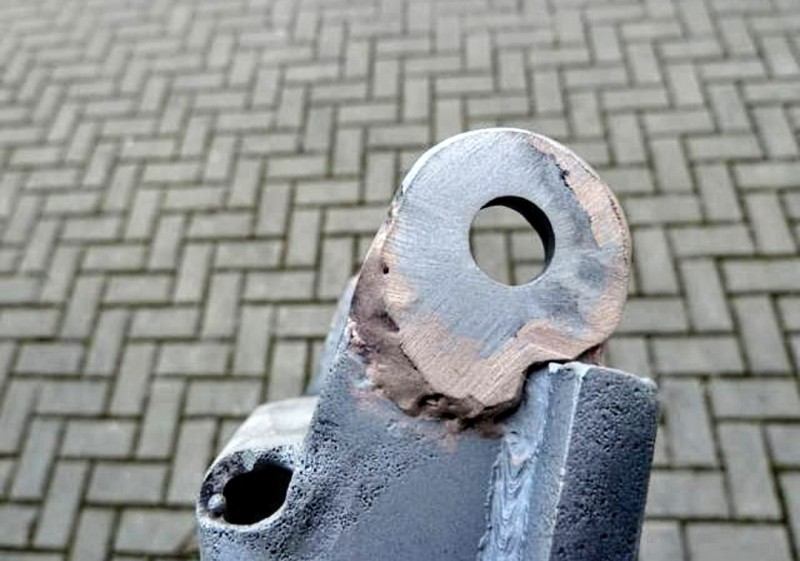

So ist eine optimale Führung der Achse/Schraube natürlich nicht mehr gegeben! . Empfehlenswert ist eine Reparatur mittels aufgeschweißter Verstärkungen. (dicke Karosseriescheibe) o.ä.

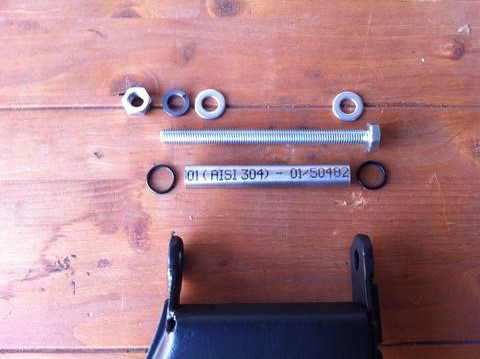

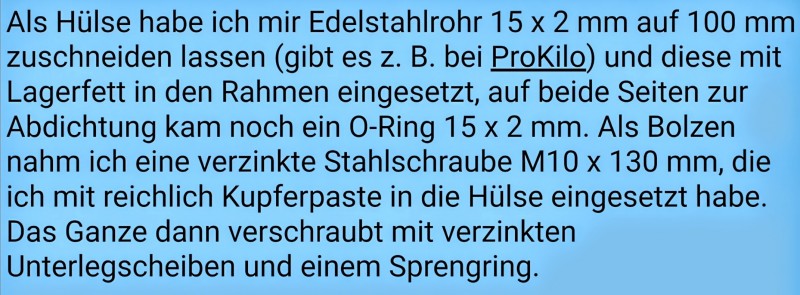

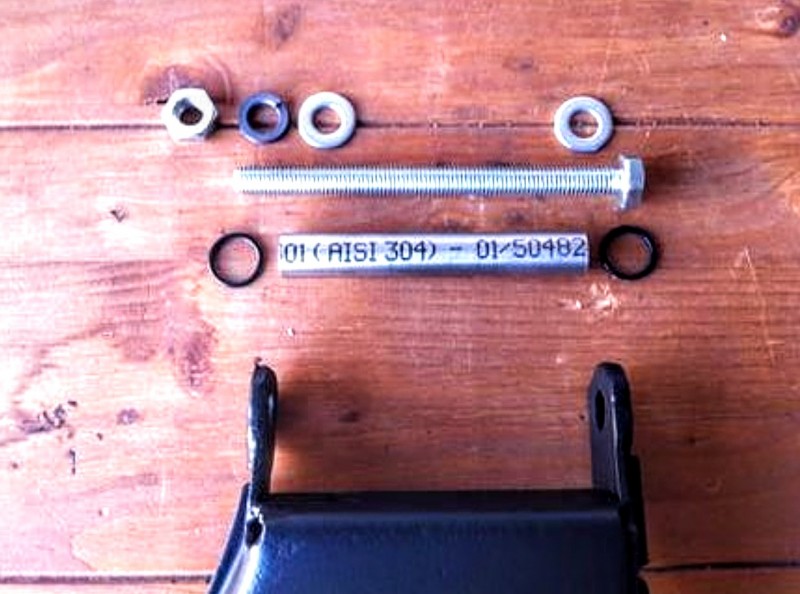

Foto: ©by Andreas 👍 . Von ihm stammt auch dieses Foto von den benötigten Teilen für eine neue Hauptständer-Befestigung! Das Distanzröhrchen ist im Zubehörhandel nicht mehr Lieferbar! 😠
Sollte aber in jedem gut sortierten Eisenwarenhandel zu besorgen sein!!! . . Die benötigten Einzelteile kannst Du folgendem Text entnehmen:
*Sprengring = Federring laut Foto Text: ©by Andreas 😉 . Die Verwendung von VA - Edelstahl ist unbedingt Empfehlenswert! 👍 Gegen erneute Rostbildung! Damit wärst Du auf der sicheren Seite. . Gruß, 👋 und gutes Gelingen. 🍀 . Fritz . . Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!
|
|
| |
|
-franz5551-
|
RE: Befestigung des Hauptständers, 03 May. 2022 20:09
|
Hi, Wenn schon Edelstahl, dann alles Edelstahl, die Verzinkte M10 Schraube fault dir in null komma nix, wieder weg, ich hätte eine Edelstahlschraube, bzw V4A Schraube genommen. Franz
|
|
| |
|
Hexo
464 Beiträge
|
RE: Befestigung des Hauptständers, 03 May. 2022 21:07
|
Hallo Rollator Opa und -franz 5551, bedanke mich für die guten Hinweise und Fotos. Sobald ich mit der Bastelei fertig bin, melde ich mich natürlich. Herzliche Hexagon-Grüße HEXO
|
|
| |
|
Hexo
464 Beiträge
|
RE: Befestigung des Hauptständers, 12 May. 2022 23:52
|
Hallo Leuts, war grad dabei was zu schreiben über den Fortschritt beim Einbau des Hauptständers und würde gerne Fotos hier hochladen. Da ich lange nicht mehr hier war, hab ich das wohl vergessen. Kann mir jemand mal nen Tipp geben? Übrigens scheine ich wohl ein Sondermodell von Hexe (Erstzulasssung Febr 1999, EXS1T0015095, 125iger ) zu haben, da die "Hülse" bei mir fest verschweißt war. Nun hab ich Mittelstück raus und das sieht verdammt interessant aus. Die Langschraube ist fest derart eingepresst in der ersten Hülse, dass es unmööglich ist, beide Teile einzeln zu bewegen. Dann kommen wir zur zweiten Hülse also außerhalb die ist wie geschrieben, fest verschweißt aber im Innern lässt sich erste Hülse, in der die Langschraube eingepresst wurde frei bewegen. Das sieht also nicht so aus, wie auf dem Foto von Relatoropa . Die sogenannte Hülse ist vielmer bei mir ein festgeschweißtes äußerst stabiles Stahlrohr. Das habe ich nun abgeflext. Jetzt sitzt der Rest links und rechts aber noch fest und lässt sich mit ner einfachen Bohrmaschine nicht rausbohren. Weil die Hexe irgendwo auf nem Campingplatz steht muss ich die Arbeit erst mal unterbrechen und mir ne größere Bohrmaschine besorgen. Ich überlege, warum diese äußerst stabile Verarbeitung. Das muss doch einen triftigen Grund haben. Wenn ich die beiden Seiten ausgebohrt habe, könnte ich ne Schraube durchziehen und den Hauptständen anschrauben. Aber ohne dieses schwere Mittelteil ?? Vielleicht weiß ja jemand was dazu zu schreiben. Bis dahin HEXO ( Michael )
|
|
| |
|
Rollator Opa
10781 Beiträge
|
RE: Befestigung des Hauptständers, 13 May. 2022 13:14
|

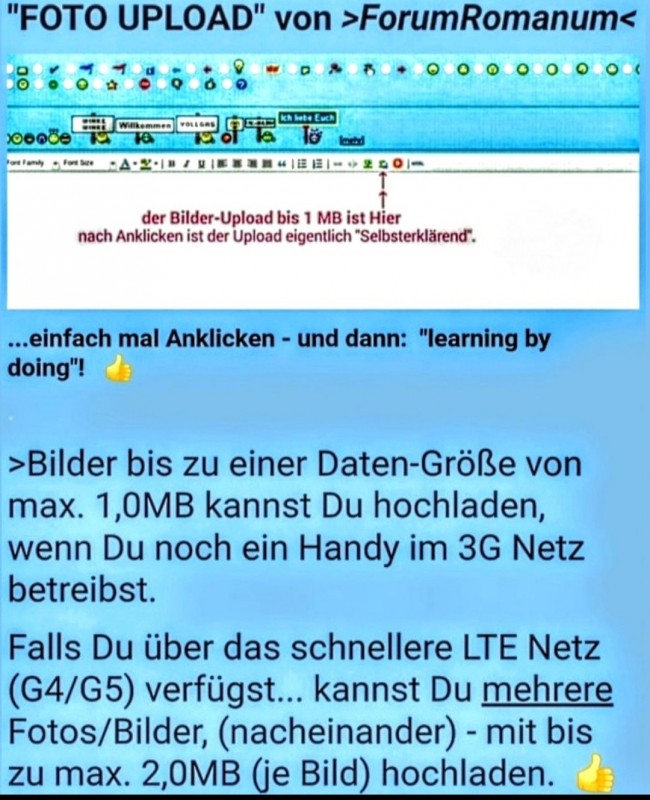

Hallo Michael, 😉 . Der Foto-Upload klappt wie folgt:
Falls Deine Original-Fotos zu groß für den Upload sind, (bei meinem Smartphone auch der Fall) 📲 mache einen Screenshot von dem Original, 📸 Das verkleinert die Datenmenge. Dann funzt auch der Upload wieder! [Senden] 👍 . Gruß, 👋 und schönes WE. 🌞 . Fritz  BVB-Fan+2Takt"Freak" 💨💨💨 . . Immer schön Senkrecht bleiben! Und das Schwarze nach Unten! Mit der Hexe, wie im Leben! Nehmt es Euch... und haltet es fest!!!
|
|
| |
|
|
|
|
| |
|
|
