Timebandit60
636 Beiträge
|
Tachofolien, 16 Mar. 2010 21:25
|
Hallo zusammen,
ich hab mich gestern mal an den ausgebauten Tacho gesetzt, um die Birnchen gegen LEDs auszutauschen. Bei der Gelegenheit wollte ich die Tachobeleuchtung auf "Blau" umstellen. Nach der Entfernung der Original-Tachofolie musste ich allerdings feststellen, dass die Trägerplatte nicht, wie erhofft, klar farblos oder weiß war, sondern aus durchsichtig-grünem Kunststoff war. So lässt sich die Leuchtfarbe natürlich nicht verändern. Ich werde mir jetzt im Baumarkt eine klare Plexiglasplatte besorgen und anpassen müssen.
Da ich aber schon mal dabei war, hab ich die abgenommene Originalfolie als Vorlage eingescannt und mich mal wieder mit meiner Grafiksoftware beschäftigt.

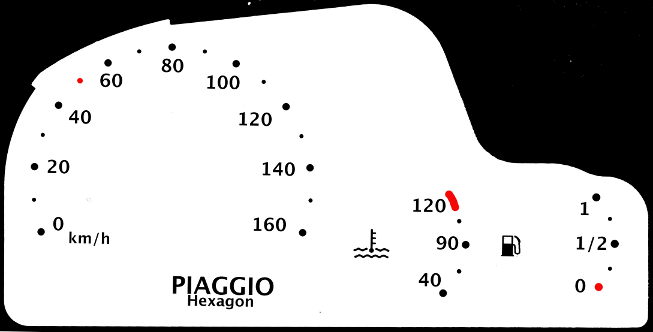

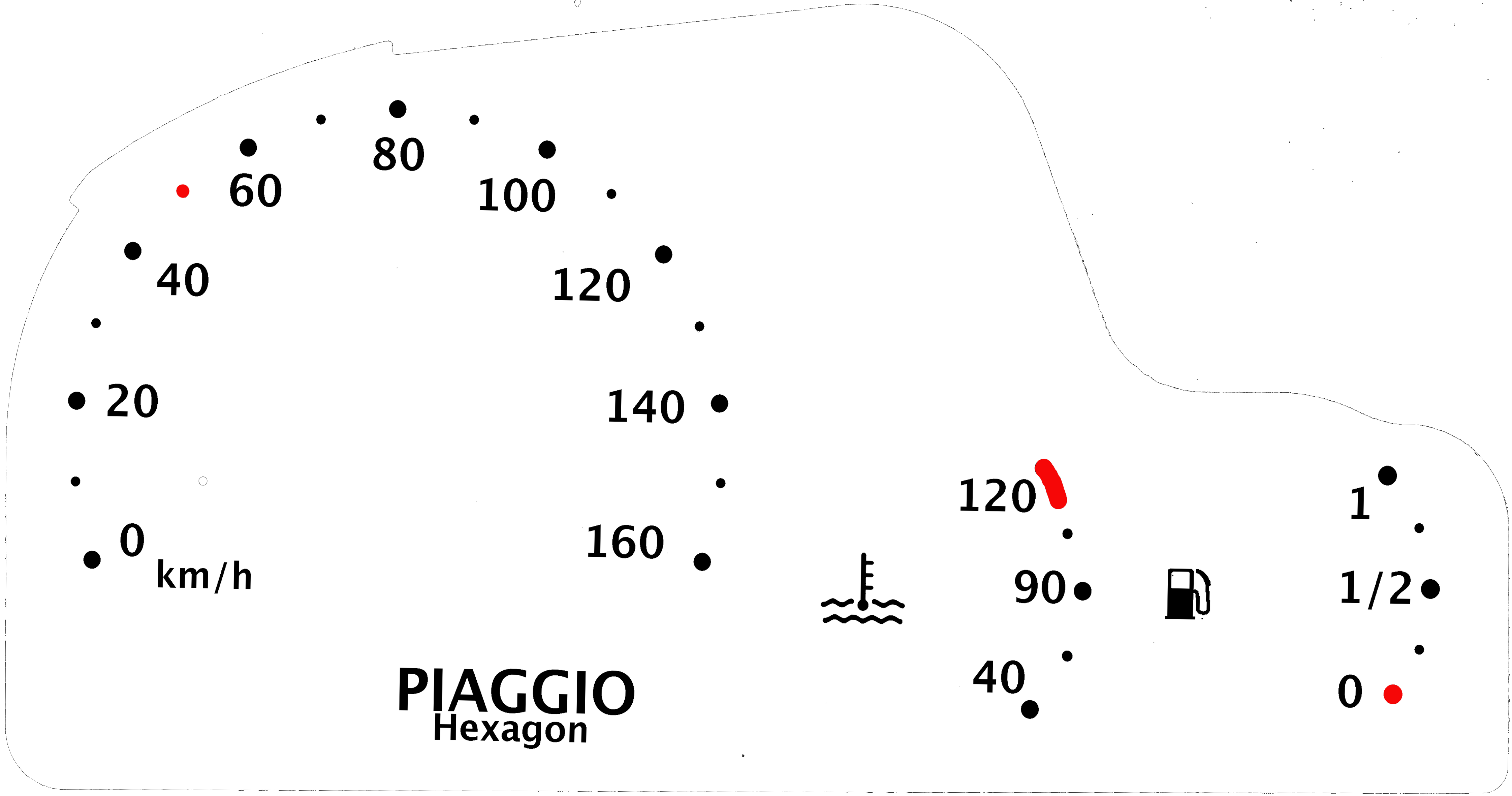

Das hier ist dabei rausgekommen, wer‘s mag, darf die Vorlagen gerne verwenden, die Grafiken liegen alle in Originalgröße auf meinem Server und sollten ohne Nacharbeiten in den Tacho der EX passen.
Zum Download einfach einen "Mausklick rechts" über der gewünschten Grafik und im Kontextmenü "Ziel speichern unter..." auswählen. ACHTUNG! NICHT "Grafik speichern unter..." auswählen, da hierdurch nur die kleine Vorschaugrafik gespeichert wird, nicht die hochauflösende Grafik in Originalgröße!!
Hier noch die Signal-/Anzeigeleuchten:
Viel Spaß damit,
Patric
Geändert von Timebandit60 am 16.Mar.2010 22:18
|
|
| |
|
Peter4210
2007 Beiträge
|
RE: Tachofolien, 17 Mar. 2010 07:00
|
Hi,
hast du gut gemacht!
Peter4210
An einer Hexe kann man die ganze Zeit rumfummeln ohne das gemeckert wird!
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 17 Mar. 2010 15:31
|
Dankeschön!
Werd noch ein paar weitere Entwürfe machen, bei Interesse stelle ich sie gerne auch ein. Falls mir jemand eine intakte Folie aus einem LX-Tacho als Vorlage zur Verfügung stellt, setz ich mich gerne auch da mal dran...
Grüße
Patric
|
|
| |
|
the-Michel
509 Beiträge
|
RE: Tachofolien, 17 Mar. 2010 18:48
|
Top Arbeit,kannst du mir sagen welche Fassungsbezeichnung die LED’s haben?
Gruss aus Oberhausen
Michael mit der lila Hexe
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 17 Mar. 2010 23:21
|
Hallo Michael,
die Fassung nennt sich BAX10s (nicht verwechseln mit BAX10d)
Allerdings haben die gelieferten LEDs nicht in die Fassungen gepasst. Ich weiss nicht, ob die billigen LED-Fassungen nicht genau normgerecht sind oder die Piaggio-Maße im Tacho nicht mit der Norm übereinstimmen.
Ich hätte jedenfalls alle Fassungen etwas nacharbeiten müssen. Hab mich wegen des Aufwands dann entschlossen, die LEDs mit den angelöteten Widerständen aus den Fassungen zu nehmen und in die Original-Fassungen der Piaggio-Birnchen einzusetzen. So hat‘s dann perfekt gepasst, Birnchen und LEDs sind ja nur in die Kunststoff-Fassungen eingesteckt, nicht verlötet oder so...
Mittlerweile weiß ich, dass es auch LEDs in sog. "T5"-Ausführung gibt. Diese ersetzen nicht (wie die BAX10s) die kompletten Originalleuchten, sondern werden an Stelle der Originalbirnchen in die Originalfassungen gesteckt. Also so, wie ich es dann gezwungenermaßen auch gemacht habe.
Viel Erfolg
Patric
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 25 Mar. 2010 11:16
|
Moin zusammen,
hier noch eine weitere Vorlage, gestern fertiggeworden und bereits erfolgreich getestet. Habs auf Data Becker Inkjet-Folie (Fotoqualität wetterfest matt,weiß, für innen und aussen) gedruckt.
Auf dem grünen Original-Folienträger leuchten natürlich bei Nacht alle weißen Elemente grün, die Fläche ist blickdicht schwarz. Ich hab mir nach der Originalvorlage einen glasklaren Plexiglas-Folienträger hergestellt, darauf leuchtet alles farbrichtig, bzw. mit den neuen blauen LEDs eben in blau. Für helle Tachofolien werde ich demnächst mal ein Plexiglas in weiss-durchscheinend ausprobieren, da dürfte die Ausleuchtung der Fläche noch gleichmässiger sein.
Die Löcher für die Achsen der Instrumente und für die beiden Befestigungsschrauben hab ich nach Auflegen auf den Folienträger mit Nadeln vormarkiert und dann mit passenden Locheisen ausgestanzt. Für die Löcher der Anschlagstifte reichen die Nadelmarkierungen. Die Fensterausschnitte für Kilometerzähler und Tageskilometer hab ich erst nach dem Aufkleben mit einem Skalpell ausgeschnitten.
Die Tachonadeln, die im Original bei der EX langweilig weiß sind, wurden mit "Revell leuchtrot seidenmatt" (Feuerwehrrot) lackiert - sehen jetzt aus, wie die in den LX-Tachos.
Grüße aus dem Süden
Patric
Der Dänemark den Räucherlachs Norwegen seines Räuchergschmacks
|
|
| |
|
tejas
173 Beiträge
|
RE: Tachofolien, 25 Mar. 2010 12:07
|
klasse patric,
das hast du ganz prima hinbekommen. sieht super gut aus und ist für jeden machbar. danke
gaby
|
|
| |
|
Overdrive
4686 Beiträge
|
RE: Tachofolien, 22 Feb. 2011 22:38
|
*Ausgrab*
Bin auch ein Tachobastler. Wollt mal nach einem Foto im eingebauten Zustand bitten!
Und noch ne Frage: Druck Laserdrucker auf Overhead-Folie MATT oder Glänzend? Jemand ne Empfehlung für besonders geeignete Folie?
Gruß Markus
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 23 Feb. 2011 00:02
|
Hallo,
mit Laserdruck habe ich keine Erfahrung. Mit dem Inkjet-Druck habe ich mittlerweile die Erfahrung gemacht, dass trotz wetterfester/UV-stabiler Folie die Farbe leider schon innerhalb eines Jahres ausbleicht. Ich vermute als Schuldigen die Tinte. Für den nächsten Versuch - irgendwann im Frühjahr/Sommer vielleicht - werde ich pigmentierte Tinte besorgen. Damit sollte der Ausdruck auf der UV-Stabilen Folie hoffentlich länger halten.
Tendentiell würde ich matte Folie bevorzugen.
Foto habe ich leider nicht, z.Zt. auch keine Kamera.
Grüße
Timebandit
|
|
| |
|
Hexe in weinrot
1829 Beiträge
|
RE: Tachofolien, 23 Feb. 2011 09:27
|
Astrein, danke... die kann man sicher imal gebrauchen - irgendwann wird es jeden Tacho erwischen, zumindest, wenn die Hexe nicht den ganzen Sommer in der Garage verbringen muß
und dann noch das Kleingedruckte: immer schön  und dann
und natürlich:
Béla aus Hildesheim
________________________________
rote Hexengrüße aus der Rübenwüste!
|
|
| |
|
Schnietzi01
112 Beiträge
|
RE: Tachofolien, 23 Feb. 2011 18:39
|
Hallo sag mal was muß ich für Folie nehmen und kann ich die mit meinem Drucker bearbeiten
Gruß aus dem Sauerland Hartmut und Hexe
PS Wer Rechtschreibfehler findet kann sie behalten
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 23 Feb. 2011 21:24
|
Über die von mir verwendete Folie hab ich oben bereits geschrieben. Ob Dein Drucker die verarbeiten kann? Ähem - woher sollte ich das wissen? Ich bin mit Deinem Drucker nicht bekannt...
Grüße
Patric
|
|
| |
|
the-kw
34 Beiträge
|
RE: Tachofolien, 05 Oct. 2011 10:01
|
Hallo,wie komme ich auf die passende Grösse zum ausdrucken?Meine Ausdrucke sind entweder zu groß oder zu klein.
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 05 Oct. 2011 10:42
|
Sorry, aber das ist auch wieder so eine Frage, die Dir keiner defonitiv beantworten kann.
Die richtige Antwort hängt ab von
- verwendetem Betriebssystem
- verwendetem Anzeige-/Bearbeitungsprogramm
- verwendetem Drucker
- verwendetem Treiber
Ich würde an Deiner Stelle mal die Einstellungen des Druckertreibers überprüfen. evtl. ist da so etwas wie "Auf Blattgröße skaliere" oder ähnliches eingestellt. Spiel mal mit verschiedenen Vergrößerungsstufen im Treiber, vielleicht hilft das.
Grüße
Patric
Geändert von Timebandit60 am 5.Oct.2011 10:44
|
|
| |
|
Elfman
508 Beiträge
|
RE: Tachofolien, 05 Oct. 2011 11:23
|
@the-kw
Du darfst beim Ausdruck die Datei in keine Seitengröße und dgl einpassen lassen, sondern in Originalgröße belassen.
Wie Du das einstellst steht im Druckerhandbuch. Da kann dir hier keiner Auskunft geben da jeder Hersteller seine eigene Philosophie verfolgt.
Hexagon 150 EX Bj 95 und eine Vespa ET4 125 ccm Bj 97
|
|
| |
|
Overdrive
4686 Beiträge
|
RE: Tachofolien, 05 Dec. 2011 23:55
|
Hab nen brother DCP-357 und mal aus Spaß bisschen probiert:
- die hellblaue Folie auf orig. Größe ist zu groß. Auf 95% skaliert passt es besser. Auf 90% ist sie schon wieder zu klein.
- die braune Folie auf orig Größe passt 1:1
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 07 Dec. 2011 11:57
|
Hey, das sieht doch soo schlecht gar nicht aus... obwohl mein eigener Favorit mittlerweile die schwarze Variante ist. Im Moment fahre ich noch eine Variante mit schwarzer Schrift auf weißem Grund, die aber mittlerweile ziemlich ausgebleicht ist. Hab mir kürzlich neue pigmentierte Tinte besorgt und werde im Rahmen der üblichen Frühjahrskur dann auch auf die schwarze Folie mit weißer Schrift umstellen.
Grüße
Patric
|
|
| |
|
Overdrive
4686 Beiträge
|
RE: Tachofolien, 08 Dec. 2011 03:57
|
Mir gefällt das mit schwarzem Hintergrund auch am besten! Schön dezent.
Hab da ja mal was für den Runner gezeichnet. Sieht ähnlich aus wie dein schwarz-weiß-rot Enwurd.
Wer genau hinguckt sieht auch, dass in meinem Einbau-Bildchen gar kein Hexen Tacho ist sondern der vom Runner. Ist aber meines Erachtens 1:1 das selbe. Tacho-Folie -braun- passte ja auch rein und die blaue nach bisschen Druck anpassen auch.
Winterzeit = Tacho Bastelzeit. Da muss man nit in die kalte Garage und sowas "feines" darf auch mal mehrere Nachmittage brauchen.
|
|
| |
|
Hexencruiser
827 Beiträge
|
RE: Tachofolien, 07 Aug. 2012 12:08
|
Hallo,
hat irgendjemand zufällig noch das Bild von den Signalleuchten?
Ich muss diese Signalleuchten bei mir neu machen, doch der Link bzw. die Bilder sind nicht mehr verfügbar.
Hat die noch jemand auf seinem Rechner oder hat selbst welche erstellt die er online stellen könnte?
Danke schon mal im Vorraus.
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 07 Aug. 2012 12:44
|
Hallo,
die Bilder liegen unverändert auf meinem ftp-Server, ich kann auch problemlos per ftp darauf zugreifen. Im Moment hab ich keine Ahnung, warum das übers Forum via http nicht funktioniert, ich hetze mal mein Operating-Team drauf... Bitte um Geduld..
Grüße
Patric
|
|
| |
|
Timebandit60
636 Beiträge
|
RE: Tachofolien, 07 Aug. 2012 12:50
|
So, alles wieder gut...
Grüße
Patric
|
|
| |
|
|
|
