E-Starter hängt - Hexagon 125 1997 EXS1T, 19 Mar. 2022 22:07

Moin zusammen,

ich bin auf der Suche nach Werkstatthandbüchern für die Hexagon 125 EXS1T - von 1997. Hat hier jemand noch eine PDF dazu?

Außerdem habe ich folgendes Problem.

Der Roller startet über den Kickstarter normal. Sobald ich den E-Starter nehme, fängt es an sich festzuhängen.
Es löst sich nur in dem ich ein paar mal den Kickstarter betätige (löst sich dann Stück für Stück). Ich hatte bereits die Variomatik auseinander gelegt, jedoch sah auf den ersten Blick alles gut aus.
Hat hier jemand eine Idee?

Viele Grüße aus dem schönen Unterfranken :)

Thorsten

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 07:56

Das Problem habe ich bei meiner LXT 180 auch. Wäre schön wenn jemand einen Tipp hat. Mittlerweile dreht sich der Anlasser ganz schwer, obwohl die Batterie neu und aufgeladen ist.

Viele Grüße

Torsten

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 09:07

Hi Thorsten und Torsten.

im 1. Fall könnte es am Anlasserfreilauf liegen. Da am besten den Variodeckel abmachen und danach sehen.

im 2. Fall kann es auch daran liegen, dass das Massekabel vom Motorblock zum Rahmen korrodiert ist. Das Problem hatten wohl schon viele hier und meistens wird dann noch ein zusätzliches Massekabel verlegt.

Nachdem unser lieber Fritz - Rollatoropa zum Glück wieder auf dem Wege der Besserung ist wird er bestimmt auch bald ein paar Bilder dazu beisteuern

Gruß

Dietmar

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 09:37

Guten Morgen zusammen

Im ersten Fall sollte einmal die Zähnezahl der Steigscheibe der Vario überprüft werden. Nur um auszuschließen das eine Steigscheibe der LX/LXT verbaut ist (78 Zähne) denn dann würde genau das passieren. Im 2ten Fall (wie Dietmar schreibt) Masse überprüfen und den Anlasserfreilauf checken.

Gruß

Erwin

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 12:11

Danke für eure Hinweise. Es ist tatsächlich eine Riemenscheibe mit 78 Zähnen verbaut.
Sieht sonst alles sehr gut aus in der Variomatik 😊  Anlasserfreilauf sieht aus wie neu.

Hat jemand eine genauere Zeichnung oder Bilder des Aufbaus der Variomatik, habe nur die Explosionszeichnungen aus den Shops.
Will nur sicherstellen, dass alles vorhanden ist und korrekt eingebaut wurde.

Danke für eure Hilfe 😊

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 12:50

Moin Thorsten, 😉

Zuerst einmal ein freundliches  bei den Hexern & Witches.

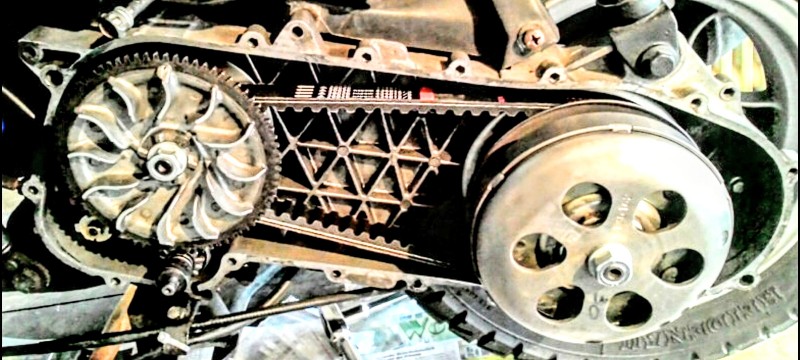

Hier 1 Blick unter den Variodeckel meiner EXS125.

Den Anlasserfreilauf siehst Du unterhalb der Vario.

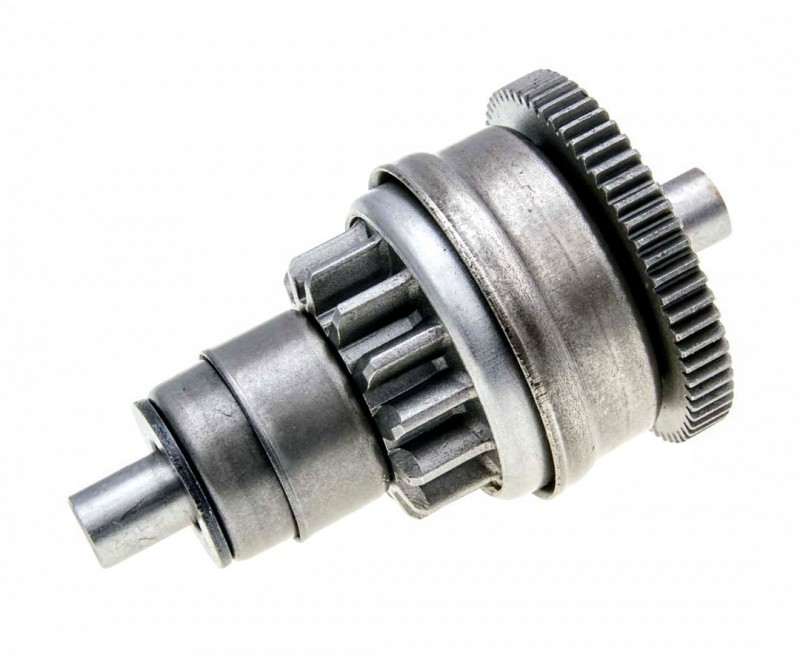

Unter der Hülse - Links im Bild - sitzt eine Spiralfeder. Die könnte gebrochen sein.

Aber dann hättest Du auch keine korrekte Funktion mehr!

Die 78er Scheibe erklärt ja schon die Fehlfunktion!

Zu Deiner Anfrage nach dem WHB habe ich Dir folgenden Link eingestellt:

drive.google.com/file/d/0B60Dy8nb-1tXVFJKUTl1Y216TzdYWWxYZXlPQkVibXZTMUNj/view?usp=drivesdk&resourcekey=0-q3_ohsbguf13NhO9GfhLTA

Bitte denke auch daran Dein Profil zu ergänzen.

Das dient der besseren Zuordnung Deiner Anfragen.

⚠️ Vor allem die genauen Daten Deiner Hexe sind sehr wichtig! Von Dir reicht uns schon Dein Vorname. 😉

Aber Das wirst Du uns (evtl) in Deiner "Vorstellung" mitteilen!?

Gruß + nochmals Willkommen... 👍

Fritz  😉

.

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 12:51

Hallo,

ich weiss nicht, bei welchen Händler du geschaut hast, aber bei easyparts findest du wirklich alle Explosionszeichnungen für dein Modell.

www.easyparts-rollerteile.de/explodedview/Original-Ersatzteile-Piaggio-Hexagon-125-2T-1994-1998-(EMEA)-Variomatik-m22484-d164933

Ciro

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 13:23

Bei easy parts sind die Zeichnungen viel besser, vielen Dank :) Danke auch für das Handbuch, das werde ich mir genauer anschauen 😊

Der Anlasserfreilauf scheint in Ordnung zu sein und springt auch wieder zurück. Wenn ich es händisch bewege und die Riemenscheibe antreiben will, passt es nicht 100ig. Wie es aussieht scheint es die falsche Riemenscheibe zu sein, wie ihr bereits erwähnt hattet. Brauche dann 76 Zähne anstatt die 78 der LX Modelle.

Die Vorstellung hole ich nach 😊 so schnell werde ich die gute Hexe nicht hergeben 😄

Viele Grüße

Thorsten

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 13:30

Wegen einer 76. Scheibe würde ich erstmal Hexenklinik anfragen, gute gebrauchte sind selten, neue nicht erschwinglich.

Selsbt wenn eine findest..... erstmal nachhaken, es werden viele 78.er als 76.er angeboten.

Ciro

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 13:42

Hallo zusammen

es werden von 2 Leuten 2 verschiedene Probleme beschrieben: Zufällig heissen beide Thorsten.

Bei Schiebla ist es wohl das Steigrad der LXT. Da der Modul der Zähne gleich ist bedeuten 2 Zähne mehr einen Mehrumfang von 2,6% und entsprechend größeren Durchmesser. Das führt zu Schwergängigkeit weil der Achsabstand für einen geringeren Durchmesser ausgelegt ist.

( für Schiebla) im 1. Fall könnte es am Anlasserfreilauf liegen. Da am besten den Variodeckel abmachen und danach sehen.

(Für Tedmosby) im 2. Fall kann es auch daran liegen, dass das Massekabel vom Motorblock zum Rahmen korrodiert ist. Das Problem hatten wohl schon viele hier und meistens wird dann noch ein zusätzliches Massekabel verlegt.

Gruß

Erwin

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 20 Mar. 2022 17:04

Hallo Thorsten

Wenn du keine 76 Scheibe bekommst werde morgen mal etwas versuchen. Habe gerade mal die Scheiben gemessen die 76 hat 135,5mm Durchmesser die 78 hat 137mm Durchmesser. Da der Modul der Zähne gleich ist sollte es durchaus möglich sein eine 78 Scheibe abzudrehen auf 135,5 mm. Solltest du keine bekommen sage Bescheid und ich versuche es an eine 78 Scheibe von mir. Gegebenenfalls tauschen wir dann aus.

Gruß

Erwin

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 21 Mar. 2022 00:57

Vielen Dank für die Hilfe. Massekabel verlegen heißt also, dass ich ein Kabel vom Minuspol zum Rahmen lege, oder?

Viele Grüße

Torsten

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 21 Mar. 2022 07:53

Vom Minuspol Sammelstelle am Rahmen zum Motorblock.

Die meisten nehmen da ein Punkt, wo der Variodeckel verschraubt wird.

Ciro

RE: E-Starter hängt - Hexagon 125 1997 EXS1T, 21 Mar. 2022 08:26

Vielen lieben Dank. Dann werd ich mich gleich mal dran machen.

Viele Grüße

Torsten
